Weider Pro Pt 800 Bench Manual

РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

Модель № WEEVBE1495.1

Серийный № ___

Запишите серийный номер, указан-

ный строчкой выше, поскольку он

может понадобиться в дальнейшем.

Этикетка с

серийным

номером

ВНИМАНИЕ

Внимательно прочитайте все

предупреждения и инструкции,

данные в этом руководстве

пользователя, прежде чем

приступить к использованию

данного оборудования. Сохраните

это руководство пользователя для

последующего использования. www.iconeurope.com

ЕСТЬ ВОПРОСЫ?

Как производители, мы обязаны

полностью удовлетворить клиента.

Если у вас есть вопросы, или если

некоторые части отсутствуют или

повреждены, пожалуйста,

обратитесь в организацию, в

которой вы приобрели продукт.

Посетите наш вебсайт:

www.iconsupport.eu

РАСПОЛОЖЕНИЕ НАКЛЕЕК С ПРЕДУПРЕЖДЕНЯМИ

WEIDER является зарегистрированным товарным знаком ICON IP, Inc

На этой рисунке показано расположение

наклеек с предупреждениями. Если

наклейка отсутствует или не читается,

запросите бесплатную замену наклейки

по телефонам, указанным на лицевой

стороне данного руководства. Поместите

наклейку в указанное место. римечание:

Размеры наклеек могут отличаться от

показанных на рисунке.

СОДЕРЖАНИЕ

РАС ОЛОЖЕНИЕНАКЛЕЕКС РЕДУ РЕЖДЕНИЯМИ.........................................................2

МЕРЫ РЕДОСТОРОЖНОСТИ .............................................................................3

ЕРЕДНАЧАЛОМЗАНЯТИЙ ..............................................................................4

СХЕМАОБОЗНАЧЕНИЯДЕТАЛЕЙ ..........................................................................5

СБОРКА ................................................................................................6

РЕГУЛИРОВКИ .........................................................................................11

РЕКОМЕНДАЦИИ ОУ РАЖНЕНИЯМ ....................................................................12

ЕРЕЧЕНЬДЕТАЛЕЙ ....................................................................................14

ВИДВРАЗОБРАННОМСОСТОЯНИИ ......................................................................15

ЗАКАЗДЕТАЛЕЙДЛЯЗАМЕНЫ.......................................................Задняясторонаобложки

ПРЕДУПРЕЖДЕНИЕ: Чтобы снизить риск серьезной травмы, перед началом занятий на

комбинированной стойке прочитайте важные предостережения и инструкции, содержащиеся в данном

Руководстве, а также все предупреждения, имеющиеся на стойке. Компания ICON не несет ответственности

за травмы или повреждение имущества, возникшие в результате использования данного изделия.

1. Перед началом занятий ознакомьтесь со всеми

инструкциями, приведенными в данном руко-

водстве, и предупреждениями, имеющимися на

стойке. Используйте комбинированную стойку

только согласно инструкциям, приведенным в

данном руководстве.

2. Владелец комбинированной стойки несет ответ-

ственность за надлежащее информирование

всех пользователей стойки о мерах предосто-

рожности.

3. Данная комбинированная стойка предназначена

только для домашнего использования. Не

допускается использование данной комбиниро-

ванной стойки в коммерческих целях, сдача ее в

аренду или установка в общественных учрежде-

ниях.

4. Храните комбинированную стойку в помеще-

нии, не допуская воздействия влаги и пыли.

Установите комбинированную стойку на ровную

поверхность. Для защиты пола или ковров поло-

жите под стойку специальный коврик.

Убедитесь, что рядом со стойкой достаточно

места для сборки, демонтажа и занятий.

5. Никогда не допускайте к стойке детей младше

12 лет и домашних животных.

6. Перед каждым занятием на комбинированной

стойке убедитесь, что все детали надежно

закреплены. Немедленно заменяйте любые

изношенные детали.

7. Всегда надевайте спортивную обувь для защиты

ног во время занятий.

8. Конструкция комбинированной стойки рассчита-

на на нагрузку до 136 кг.

9. Конструкция комбинированной стойки не рас-

считана на занятия с отягощениями. Занимаясь

на стойке, не используйте утяжелители или дру-

гое оборудование, увеличивающее сопротивле-

ние.

10. Если во время занятия вы почувствуете голово-

кружение или боль, немедленно остановитесь и

отдохните.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Рычаг для под-

тягиваний

Валик рычага для отжиманий

Рычаг для отжиманий

Опора для ноги

Спинка

Рукоятки

Ручка

Благодарим вас за выбор многофункциональной комби-

нированной стойки WEIDER® PRO PT 800. Эта комбини-

рованная стойка позволит вам проработать все основ-

ные группы мышц верхней части тела. Если ваша цель –

привести в тонус мышцы, увеличить их объем и силу

или улучшить состояние сердечно-сосудистой системы,

комбинированная стойка поможет вам достичь нужного

результата.

Настоятельно рекомендуем внимательно прочитать

данное руководство перед началом эксплуатации

силовой скамьи. ри возникновении вопросов после

прочтения руководства по эксплуатации см. лицевую

обложку. Для упрощения процедуры оказания помощи

уточните номер модели и серийный номер изделия

перед тем, как связаться с нами. Номер модели и

расположение наклейки с серийным номером

указываются на лицевой обложке данного руководства.

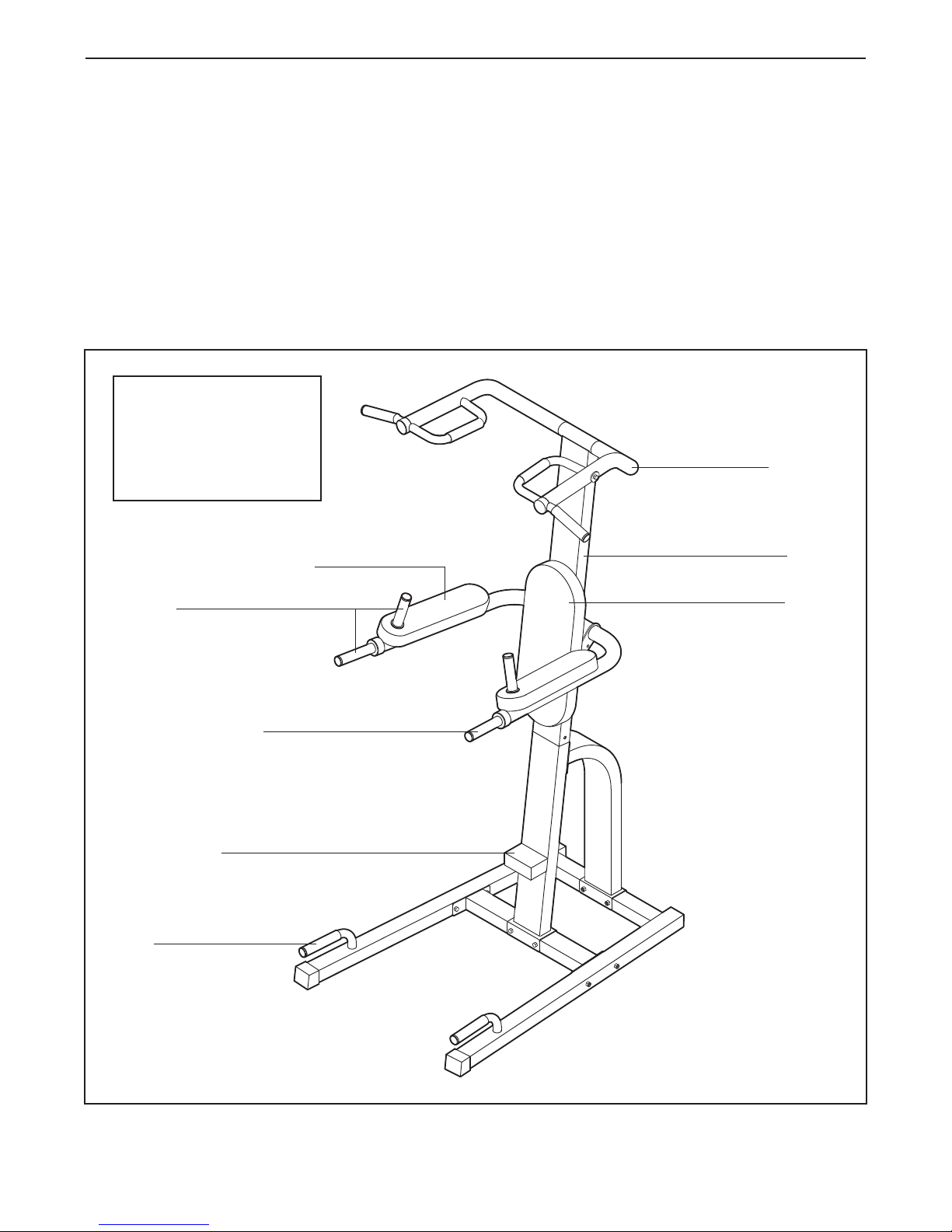

еред тем как читать дальше, ознакомьтесь с

маркированными деталями на чертеже, приведенном

ниже.

Стойка

ПЕРЕД НАЧАЛОМ ЗАНЯТИ

ГАБАРИТЫ В СОБРАННОМ

ВИДЕ:

Высота: 213 см

Ширина: 104 см

Глубина: 112 см

СХЕМА ОБОЗНАЧЕНИЯ ДЕТАЛЕ

На рисунке ниже показаны мелкие детали, необходимые при сборке. Цифры в

скобках рядом с каждым изображением обозначают номер детали в ЕРЕЧНЕ

ДЕТАЛЕЙ, приведенном в конце данного руководства. Примечание: Некоторые

мелкие детали могут быть уже закреплены по месту. Если деталь отсутствует в

комплекте крепежа, проверьте, нет ли ее среди уже закрепленных деталей.

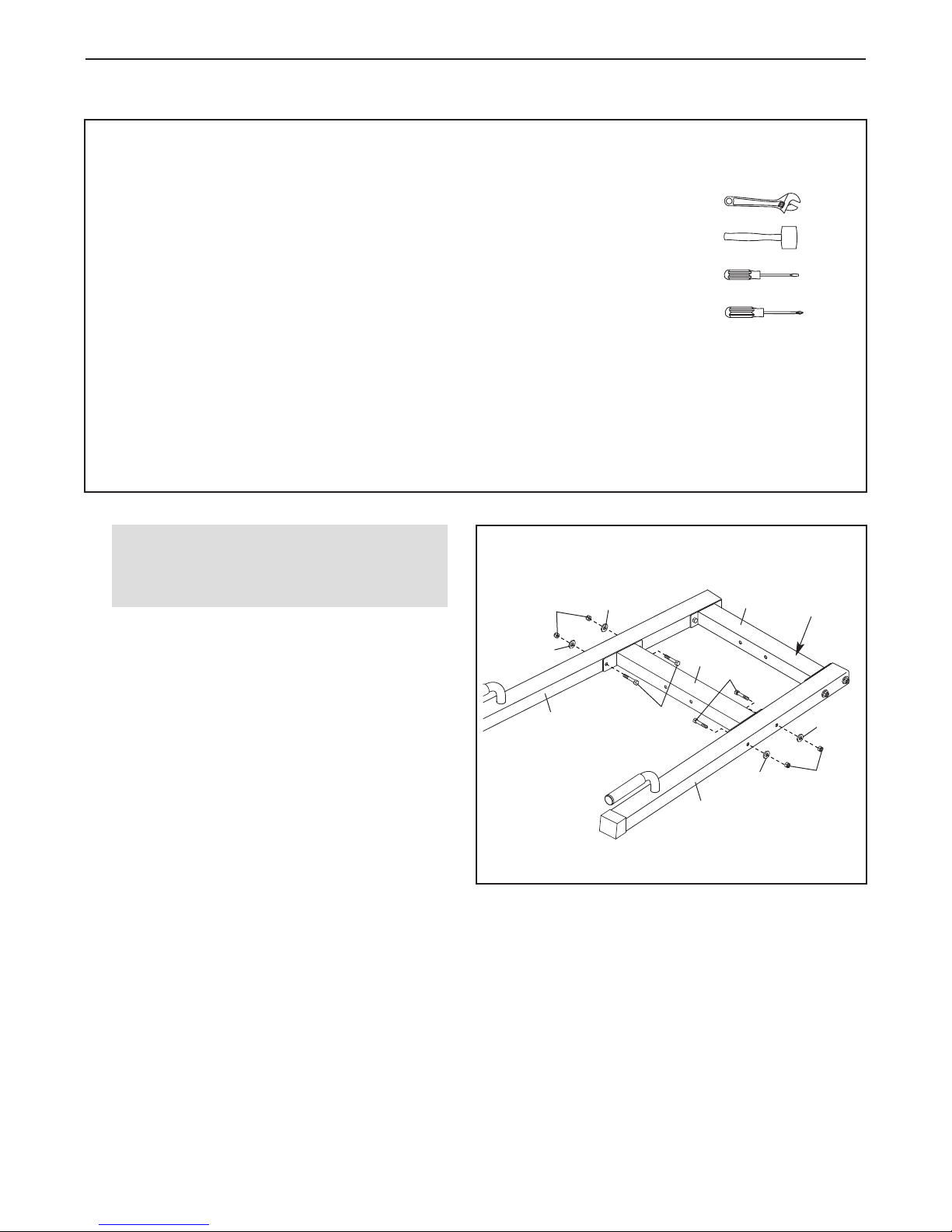

Установите две рама основания (1), центральном

основанием (4) и заднюю балку основания (35),

как показано на рисунке. Убедитесь, что боль-

шая наклейка с предупреждением на задней

балке основания находится в указанном поло-

жении.

Соедините центральное основание (4) с двумя

рами основания (1) с помощью четырех болтов

M10 x 90мм (19), четырех шайб-звездочек M10

(30) и четырех контргаек M10 (25). Не затягивай-

те контргайки на этом этапе.

Аналогичным образом закрепите задное осно-

вание (35) на двух продольных балках основа-

ния (1).

Большая

наклейка с

предупреж-

дением

СБОРКА

Чтобы облегчить процесс сборки, внимательно про-

читайте приведенную ниже информацию и инструк-

ции:

•Сборку необходимо выполнять вдвоем.

• о причине значительных габаритов и веса комби-

нированную стойку следует собирать непосред-

ственно на месте использования. Убедитесь, что

вокруг стойки достаточно места для прохода в про-

цессе сборки.

• Разместите все детали на свободном участке и сни-

мите упаковку. Не выбрасывайте упаковочные

материалы до тех пор, пока не завершите сборку.

• Чтобы быстрее найти мелкие детали, воспользуй-

тесь СХЕМОЙ ОБОЗНАЧЕНИЯ ДЕТАЛЕЙ на стр.5.

•Для сборки могут потребоваться следующие

инструменты (не включены в поставку):

два раздвижных ключа

один резиновый молоток

одна стандартная отвёртка

одна крестообразная отвёртка

Для большего удобства при сборке можно восполь-

зоваться набором ручного инструмента, комплек-

том обыкновенных или накидных гаечных ключей

или комплектом трещоточных гаечных ключей.

Перед тем, как приступить к сборке, убеди-

тесь, что вы прочитали и поняли информа-

цию, приведенную в рамке выше.

3. Закрепите опору (5) на задном основанием (35) с

помощью двух болтов M10 x 90мм (19) и двух

контргаек M10 (25). Не затягивайте контргайки

на этом этапе.

Вставьте стойку (3) в основание стойки (2).

Закрепите стойку (3) и опору (5) на основании

стойки (2) с помощью четырех винтов M10 x

30мм (20).

См.шаги 1–3. Затяните контргайки M10 (25).

2. Закрепите основание стойки (2) на центральном

основанием (4) с помощью двух болтов M10 x

95мм (27) и двух контргаек M10 (25). Не затяги-

вайте контргайки на этом этапе.

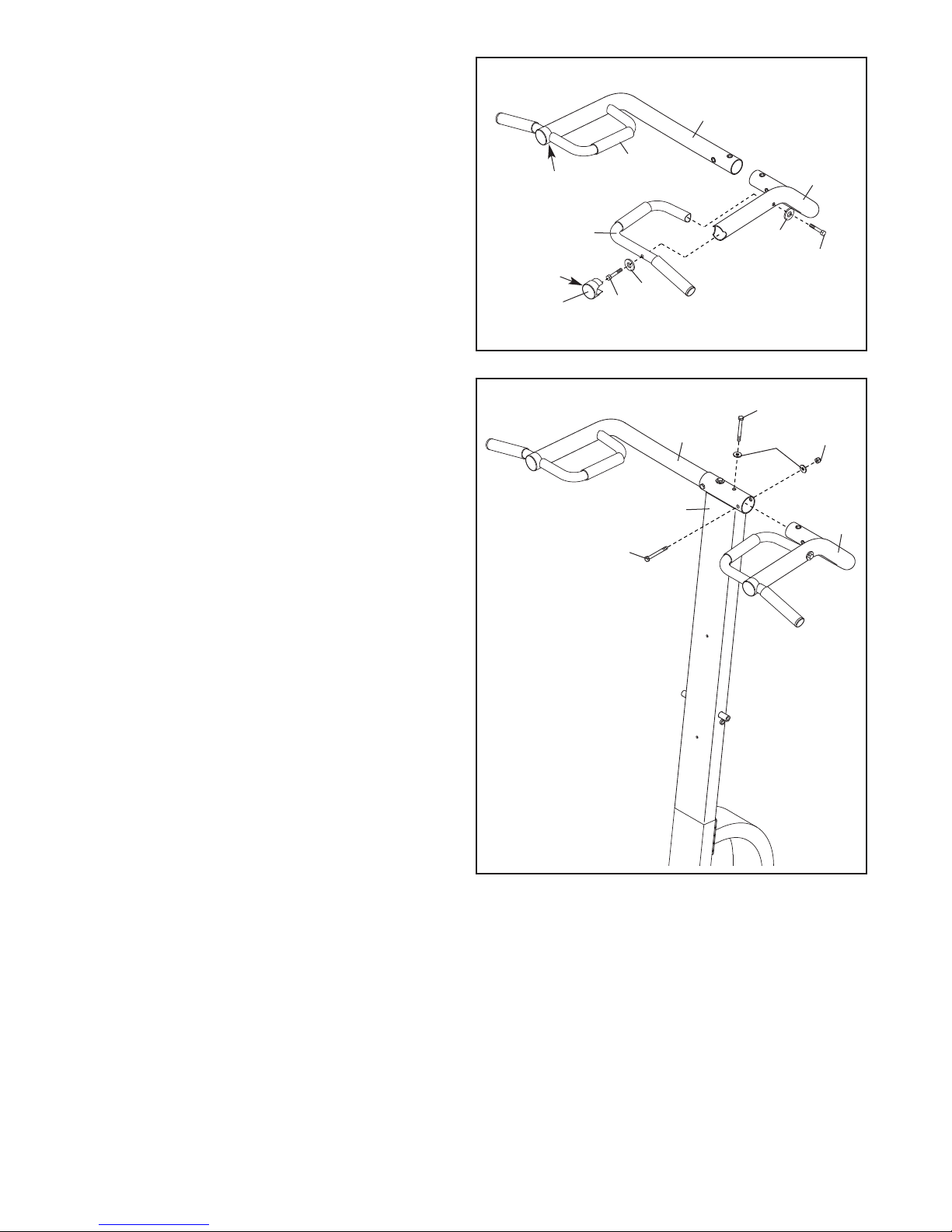

4. Закрепите левую рукоятку (9) на левом рычаге

для подтягивания (34) с помощью винта M10 x

65мм (29), винта M10 x 70мм (31) и двух шайб-

звездочек M10 (30).

Вдавите 50-миллиметровый круглый внутренний

колпачок (12) в конец левого рычага для подтяги-

вания (34). Убедитесь, что утолщенная сторона

колпачка расположена как показано на рисун-

ке.

Аналогичным образом закрепите правую

рукоятку (8) на правом рычаге для подтягива-

ния (7).

5. Вставьте левый рычаг для подтягивания (34) в

стойку (3).

Закрепите левый рычаг для подтягивания (34) на

стойке (3) с помощью винта M10 x 75мм (36) и

шайбы-звездочки M10 (30). Не затягивайте винт

на этом этапе.

Закрепите левый рычаг для подтягивания (34) с

помощью винта M10 x 70мм (31), шайбы-звез-

дочки M10 (30) и контргайки M10 (25). Затем

затяните винт M10 x 75мм (36).

Аналогичным образом закрепите правый рычаг

для подтягивания (7) на стойке (3).

30 25

Утолщенная

Сторона

Утолщенная

Сторона

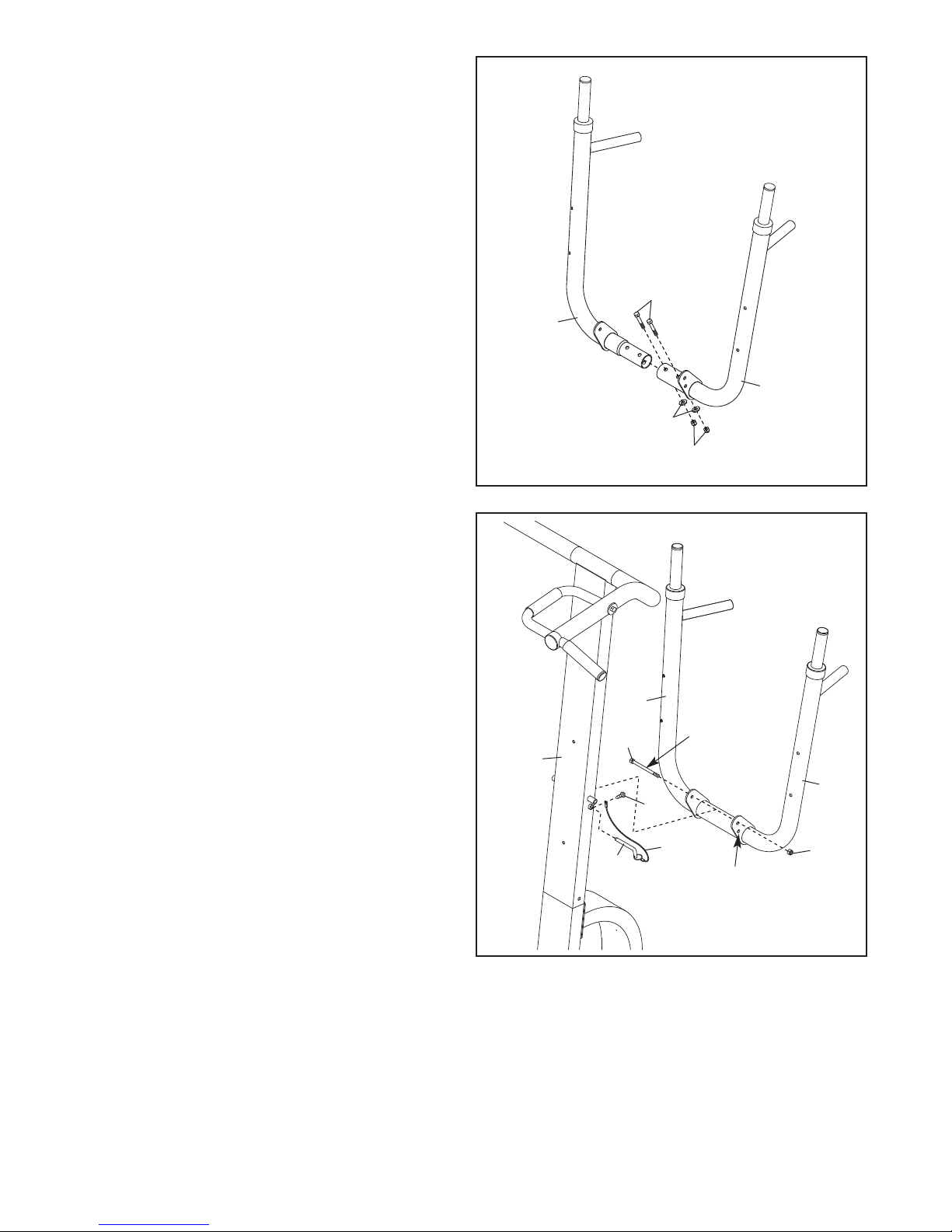

6. Установите правый и левый рычаг для отжима-

ний (6, 33) как показано на рисунке. Установите

левый рычаг для отжиманий на правый рычаг

для отжиманий скользящим движением.

Закрепите правый и левый рычаги для отжима-

ний (6, 33) с помощью двух винтов M10 x 65мм

(29), двух шайб-звездочек M10 (30) и двух контр-

гаек M10 (25).

7. Нанесите небольшое количество прилагаемой

смазки на болт M10 x 215мм (22).

Закрепите правый и левый рычаги для отжима-

ний (6, 33) на стойке (3) с помощью болта M10 x

215мм (22) и контргайки M10 (25). Не затягивай-

те контргайку; рычаги для отжиманий должны

свободно поворачиваться.

Закрепите тросик шпильки (23) на стойке (3) с

помощью самонарезающего винта M4 x 16mm

(24).

Вставьте шпилька (23) в отверстие на левом

рычаге для отжиманий (33) и в стойку (3).

Тросик

Смазочное

вещество

Отверстие

9. Закрепите спинку (11) на стойке (3) с помощью

двух винтов M6 x 65мм (21) и двух шайб-звездо-

чек M6 (15).

10. Перед началом использования комбинированной стойки убедитесь, что все детали надежно закреплены.

15 21

8. Закрепите валик рычага для отжиманий (10) на

правом рычаге для отжиманий (6) с помощью

двух винтов M6 x 65мм (21) и двух шайб-звездо-

чек M6 (15).

Смочите мыльной водой короткую ручку из пено-

резины (16) и показанную на рисунке ручку на

правом рычаге для отжиманий (6).

Нажатием установите втулку (18), короткую ручку

из пенорезины (16) и 28-миллиметровый круг-

лый внутренний колпачок (14) на правом рычаге

для отжиманий (6).

Повторите этот шаг для левого рычага для отжи-

маний (33).

Ручка

Otros manuales para Pro Pt 800 Bench

Este manual sirve para los siguientes modelos

Otros manuales de Equipo de fitness de Weider

Weider

Weider Wb-2 Bench Manual de usuario

Weider

Weider Total Body Works 5000 Manual de usuario

Weider

Weider Pro 9648 Manual de usuario

Weider

Weider Xc5 Skimaster Manual de usuario

Weider

Weider PRO 4300 Manual de usuario

Weider

Weider Pro Pt 800 Bench Manual del sistema

Weider

Weider 8525 Manual de usuario

Weider

Weider Viper 2000 Guía de inicio rápido

Weider

Weider Stepmaster Sm9sl Manual de usuario

Weider

Weider Pro 550 Bench Guía de inicio rápido

Weider

Weider Swb-1 Bench Manual de usuario

Weider

Weider C103 Manual de usuario

Weider

Weider WEBE99712.2 Manual de usuario

Weider

Weider 150 TC Manual de usuario

Weider

Weider Viper 2000 Manual de usuario

Weider

Weider Pro 9655 Manual de usuario

Weider

Weider FLEX XT2 Manual de usuario

Weider

Weider Viper 2000 Manual de usuario

Weider

Weider AB ARC WEEMBE1326.0 Manual de usuario

Weider

Weider 110 WEEVBE32410 Manual de usuario

Weider

Weider LEGACY SLANT BENCH Manual de usuario

Weider

Weider 1150 Manual de usuario

Weider

Weider Pro Pt 800 Bench Guía de inicio rápido

Weider

Weider 230 Manual de usuario

Manuales populares de Equipo de fitness de otras marcas

NSD

NSD PB-188P Manual de usuario

Performance

Performance HyperVibe Manual de usuario

Scalamobil

Scalamobil S27 Manual de usuario

Precor

Precor Experience Series Manual de usuario

FYTTER

FYTTER RedMIUM BENCH BE-T6R Manual de usuario

Taurus

Taurus TF-RK1312 Manual de usuario

Nustep

Nustep T5 Manual de usuario

Precor

Precor CW-507 Manual de usuario

Movement

Movement BICEPS Idea Manual de usuario

Kegel8

Kegel8 V For Men Manual de usuario

Skandika

Skandika Styrke II Manual de usuario

BLK BOX

BLK BOX 21-0122-0B Manual de usuario

Stamina

Stamina aeropilates premier 299 Manual de usuario

SPORTSTECH

SPORTSTECH PBX300 Manual de usuario

ParaBody

ParaBody Serious Steel 877102 Manual de usuario

Weslo

Weslo Gym 650 Manual de usuario

Rebel

Rebel ACTIVE RBA-1011 Manual de usuario

4iiii

4iiii FLiiiight Manual de usuario
