WEBTEC HPM4000 Manual de usuario
Hydraulic measurement and control
A5 HPM4000 manual.indd 1 14/11/2013 11:07
2V1.0/02/12
Vorwort
Vorwort
Revisionsverlauf
Version Datum Änderung
1.0 01/2012 Erstausgabe
3V1.0/02/12
Inhalt
Inhalt
Vorwort...................................................................2
Revisionsverlauf...............................................................2
1. Sicherheitshinweise/Produktauswahl...........4
1.1 Bestimmungsgemäßer Gebrauch.........................4
1.2 Fachpersonal........................................................4
1.3 Richtigkeit technische Dokumentation..................4
1.4 Hochdruckanwendungen .....................................4
1.5 Service/Reparatur.................................................5
1.6 Hinweise zur Entsorgung......................................5
2. Geräteversion/Lieferumfang/Update ............6
2.1 Update – Aktualisieren der Firmware des
Messgerätes.........................................................6
3. Sensoren anschließen ...................................8
3.1 HPM4020 mit Analogeingängen ...........................8
3.2 HPM4030 mit Webtec CAN-Sensoren..................9
3.3 Verwenden des Strom-Spannungswandlers
SR-VADC-1C......................................................11
3.4 Verwenden des Frequenzkonverters SR-FQC ...11
4. Geräteeinstellungen....................................11
4.1 RESET – MIN-, MAX-Werte zurücksetzen .........11
4.2 DISP –Aktuelle-Messwerte, MIN-, MAX-Werte,
Sensorendwert oder Temperatur anzeigen ........12
4.3 SORT - Kanäle im Display umsortieren..............12
4.4 SORT RESET – Zurücksetzen der Sortierung
auf Werkseinstellung...........................................13
4.5 CALC – Rechenkanal einfügen ..........................13
4.6 SET – Gerätegrundeinstellungen........................14
4.7 START/STOP – Messwertspeicherung...............15
4.8 Messwertspeicherung im internen Speicher.......16
4.9 Onlinemessung mit der PC Software..................16
4.10 ZERO – Offsetfehler abgleichen.........................17
5. Fehlermeldungen ........................................19
6. Wartung/Reinigung/Reparatur ................... 20
6.1 Hinweise zur Wartung und Kalibrierung..............20
6.2 Reparatur............................................................20
7. Zubehör .......................................................21
7.1 Zubehör und Ersatzteile für beide Versionen......21
7.2 Analogsensoren (mit automatischer
Sensorkennung) und Anschlusskabel.................21
7.3 CAN-Bus Sensoren (mit automatischer
Sensorkennung) und Anschlusskabel.................22
8. Technische Daten......................................... 23
4V1.0/02/12
Sicherheitshinweise/Produktauswahl
1. Sicherheitshinweise/Produktauswahl
1.1 Bestimmungsgemäßer Gebrauch
Dieses tragbare Handmessgerät dient zur Messung, Speicherung
und Überwachung von Messwerten z.B. bei Service- und War-
tungsarbeiten sowie im Bereich der Maschinenoptimierung. Das
Gerät darf nur mit Sensoren und Zubehör aus dem Webtec Zube-
hörprogramm genutzt werden.
Eine andere Verwendung ist unzulässig; kann zu Unfällen oder
Zerstörung des Gerätes führen und führt zu einem sofortigen Erlö-
schen jeglicher Garantie- und Gewährleistungsansprüche gegen-
über dem Hersteller.
WARNUNG
Ein Einsatz des ausgewählten Produktes außerhalb der
Spezikation oder Missachtung der Bedien- und Warn-
hinweise können zu folgenschweren Fehlfunktionen der-
art führen, dass Personen- bzw. Sachschaden entstehen
kann.
Das Gerät darf nicht in explosionsgefährdeten Bereichen
eingesetzt werden!
1.2 Fachpersonal
Diese Bedienungsanleitung wendet sich an ausgebildetes Fach-
personal, das sich mit den geltenden Bestimmungen und Normen
des Verwendungsbereichs auskennt.
1.3 Richtigkeit technische Dokumentation
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für
die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeich-
nungen wird keine Gewähr übernommen. Änderungen vorbehalten.
1.4 Hochdruckanwendungen
Auswahl
GEFAHR
Bei der Auswahl von Sensoren sollte der Überlastdruck
nicht überschritten werden. Bei Überschreiten des Über-
lastdruckes kann (je nach Länge/Häugkeit und Höhe
der Druckspitze) eine Beschädigung des Sensors erfol-
gen.
Bei Lufteinschlüssen können durch den „Dieseleffekt“
Druckspitzen entstehen, die den Überlastdruck weit über-
steigen können.
Der Nenndruck der Sensoren sollte oberhalb des Nenn-
druckes in dem zu messenden System liegen.
Montage
ACHTUNG
Bitte befolgen Sie die Hinweise und beachten Sie die rich-
tigen Anzugsmomente für eingesetzte Verschraubungen
oder Adapter.
Anschlussgewinde:
1/2“ BSPP (mit ED-Dichtung) = 90 Nm
1/4“ BSPP (mit ED-Dichtung) = 30 Nm
M10x1 (mit O-Ring-Dichtung) = 15 Nm
5V1.0/02/12
Sicherheitshinweise/Produktauswahl
1.5 Service/Reparatur
Für Reparatur oder Kalibrierung der Messgeräte wenden Sie sich
bitte an Ihre Verkaufsniederlassung.
1.6 Hinweise zur Entsorgung
Recycling nach WEEE
Mit dem Erwerb unseres Produktes haben Sie die Möglichkeit,
das Gerät nach Ende seines Lebenszyklus an die Verkaufsnieder-
lassung zurückzugeben.
Die WEEE (EU-Richtlinie 2002/96 EG) regelt die Rücknah-
me und das Recycling von Elektroaltgeräten. Im B2B-Be-
reich (Business to Business) sind die Hersteller von Elek-
trogeräten ab dem 13.8.2005 dazu verpichtet,
Elektrogeräte die nach diesem Datum verkauft werden, kostenfrei
zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann
nicht mehr in die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu entsorgen.Alle Ge-
räte, die unter diese Richtlinie fallen, sind mit diesem Logo ge-
kennzeichnet.
Was können wir für Sie tun?
Wir bieten Ihnen darum eine kostenneutrale Möglichkeit Ihr altes
Gerät an uns abzugeben. Wir werden dann Ihr Gerät, nach der
aktuellen Gesetzeslage, fachgerecht recyclen und entsorgen.
Was müssen Sie tun?
Nachdem Ihr Gerät sein Lebensende erreicht hat, senden Sie es
einfach per Paketservice (im Karton) an die Verkaufsniederlas-
sung, welche Sie betreut. Wir übernehmen dann alle anfallenden
Recycling- und Entsorgungsmaßnahmen. Ihnen entstehen da-
durch keine Kosten und Unannehmlichkeiten.
Weitere Fragen?
Bei weiteren Fragen, kontaktieren Sie die Verkaufsniederlas-
sung.
Hinweise zur Batterieentsorgung
Die Entsorgung der Batterien unterliegt in der EU der Batterie-
richtlinie 2006/66/EG, in Deutschland dem Batteriegesetz (BattG)
vom 25.6.2009, international den jeweiligen nationalen Gesetz-
gebungen.
Die Batterien dürfen nicht in den Hausmüll gelangen.
6V1.0/02/12
Geräteversion/Lieferumfang/Update
2. Geräteversion/Lieferumfang/Update
Die Grundausstattung Ihres Messgerätes enthält die folgende
Ausstattung:
• „HPM4020“: Anschlüsse für zwei Analogsensoren
oder
• „HPM4030“: Anschluss für ein CAN-Bus Netz für maximal 3
CAN-Bus Sensoren:
• USB Netzteil 5 V 1 A inklusive Länderadaptern
• USB-Kabel
• USB-Speicherstick
• Software (auf beiliegendem Datenträger)
• Gedruckte Kurzanleitung, Elektronische Bedienungsanleitung
(auf beiliegendem Datenträger)
Informationen zu weiterem, nicht im Lieferumfang enthaltenem
Zubehör nden Sie im Kapitel „Zubehör“.
2.1 Update – Aktualisieren der Firmware des Messgerätes
Die Firmware des Messgerätes kann durch den Anwender aktu-
alisiert werden, um das Messgerät auf dem aktuellen Stand zu
halten. In diesem Abschnitt wird das Vorgehen beim Aktualisieren
erklärt.
Die aktuelle Firmware-Version des Messgerätes wird beim Ein-
schalten des Gerätes angezeigt.
Für dasAktualisieren werden Dateien mit der Endung *.FIMG ver-
wendet. Diese Dateien werden auf das Messgerät kopiert. Das
Kopieren der Dateien erfolgt mithilfe eines USB-Speichersticks.
1 Kopieren Sie die Datei mit der Endung *. FIMG ohne Unterord-
ner vom PC direkt auf den USB-Speicherstick und stecken Sie
den Speicherstick ins ausgeschaltete Gerät.
2 Entfernen Sie alle am Messgerät angesteckten Sensoren.
3 Schalten Sie das Messgerät ein und warten Sie, bis die An-
zeige „NO SENSOR“ und das Speicherzeichen in der oberen
Zeile erscheint.
4 Drücken Sie kurz die ON/OFF Taste.
5 Warten Sie auf die folgende Anzeige: FIRMWARE UPDATE
-> ok
6 Mit OK wird das Update durchgeführt: FIRMWARE UPDATE,
mit Esc schalten Sie das Gerät ohne Update aus.
7V1.0/02/12
Geräteversion/Lieferumfang/Update
Laden des Akkus
Ladezeit am PC: > 7h
Ladezeit am Netzteil
CAN Version: ca. 7h
Analoge Version: ca. 3,5 h
ACHTUNG
Das Gerät kann zwar auch über eine USB-Schnittstelle des PC geladen werden. Der PC liefert jedoch relativ geringe Ströme.
Das Laden des Akkus dauert daher deutlich länger.
Sind Sensoren am Gerät angeschlossen, kann es passieren, dass der Ladestrom geringer ist als der Stromverbrauch des Gerätes
und der Akku weiter entladen wird. Zum schnellen Laden, bei Dauerbetrieb oder Langzeitmessungen sollte daher möglichst das
Netzteil oder der als Zubehör erhältliche KFZ-Adapter verwendet werden
Akkuwechsel
Sollte ein Akkuwechsel erforderlich sein, setzen Sie sich bitte mit Ihrer Verkaufsniederlassung in Verbindung.
8V1.0/02/12
Sensoren anschließen
3. Sensoren anschließen
3.1 HPM4020 mit Analogeingängen
Analogkabel
SR-CBL-003-55-MM
Analogkabel
SR-CBL-003-55-MM
9V1.0/02/12
Sensoren anschließen

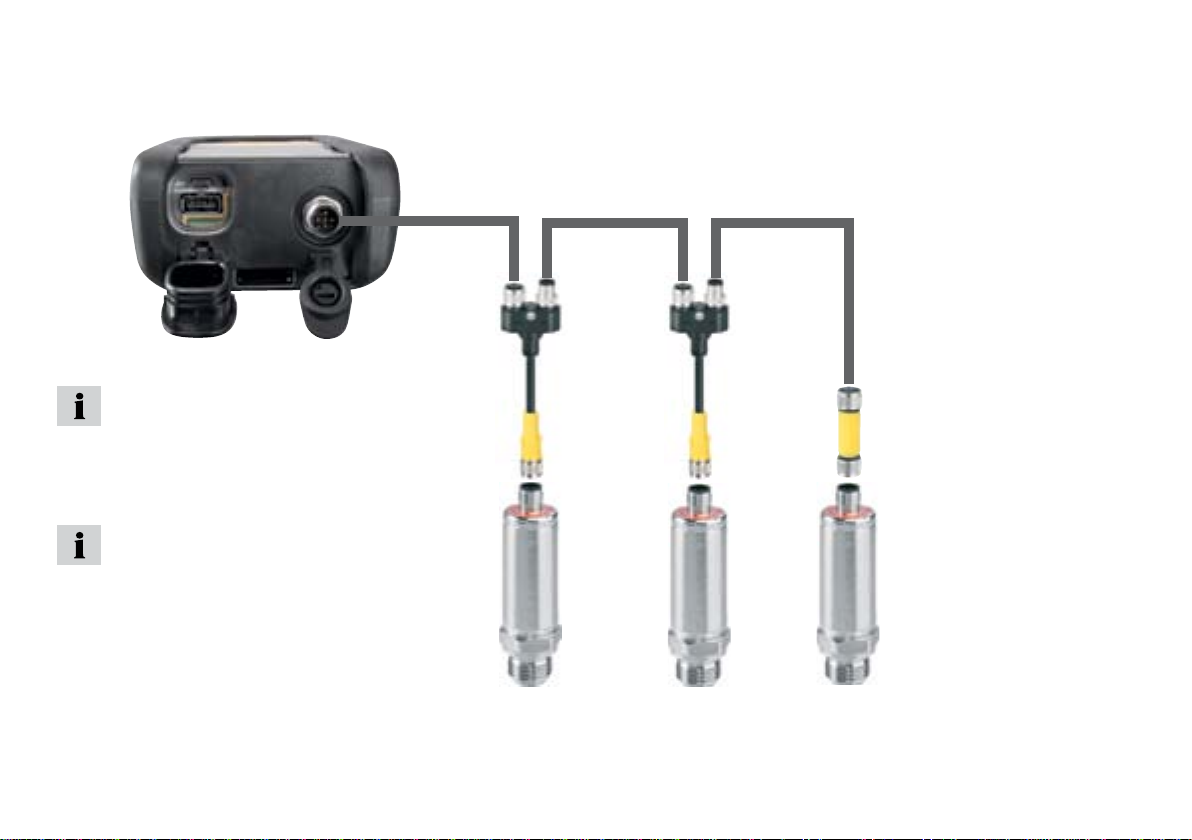

3.2 HPM4030 mit Webtec CAN-Sensoren
CAN Verbindungskabel
SR-CBL-02-MF-CAN
CAN Widerstand
SR-CBL-000-R-CAN
CAN Y-Verteiler
SR-CBL-0.3-Y-
CAN
Die Sortierung auf der Anzeige kann im SORT Menü geändert werden (s. S. 12).
Die Sortierung kann mit Reset SORT komplett zurückgesetzt werden (s. S. 13). Die Sortierung erfolgt dann wieder in der Reihenfolge
des Ansteckens.
Die CAN-Sensoren werden in der Reihenfol-
ge des Anschließens den Kanälen zugeord-
net. Nach dem Ausschalten wird die Sortie-
rung beibehalten.
Bitte achten Sie darauf, dass der CAN-Bus
am letzten Sensor immer mit einem Ab-
schlusswiderstand SR-CBL-000-R-CAN ab-
geschlossen werden muss.
10 V1.0/02/12
Sensoren anschließen
3.2.1 Die SpeedCon®Verbindung
ACHTUNG
Stecken Sie die Kunststoffkappen auf die nicht be-
nutzten Anschlüsse. Offene Ein-/Ausgänge führen zum
Verlust der Gewährleistung des Staub- und Spritzwas-
serschutzes. Die Schutzklasse IP54 bzw. IP67 ist nur ge-
währleistet, wenn alle Kunststoffkappen aufgesteckt sind
oder bei Verwendung der CAN-Netze oder der analogen
Sensoren.
Wird während einer laufenden Messwertspeicherung ein
weiterer Sensor angeschlossen, wird dieser nicht berück-
sichtigt. Das bedeutet, dass ein neuer Kanal nicht darge-
stellt wird und die Messwerte dieses Kanals nicht gespei-
chert werden.
Wird während einer laufenden Messung ein Sensor ent-
fernt, wird die Messung fortgeführt. Die bisher aufgenom-
menen Daten des entfernten Sensors werden gespeichert.
