Weber mt CR 1 Guía del usuario
Montageanleitung
Mounting instruction
Wasserberieselung CR 1, CR 2
0192423; 0192424
1
2

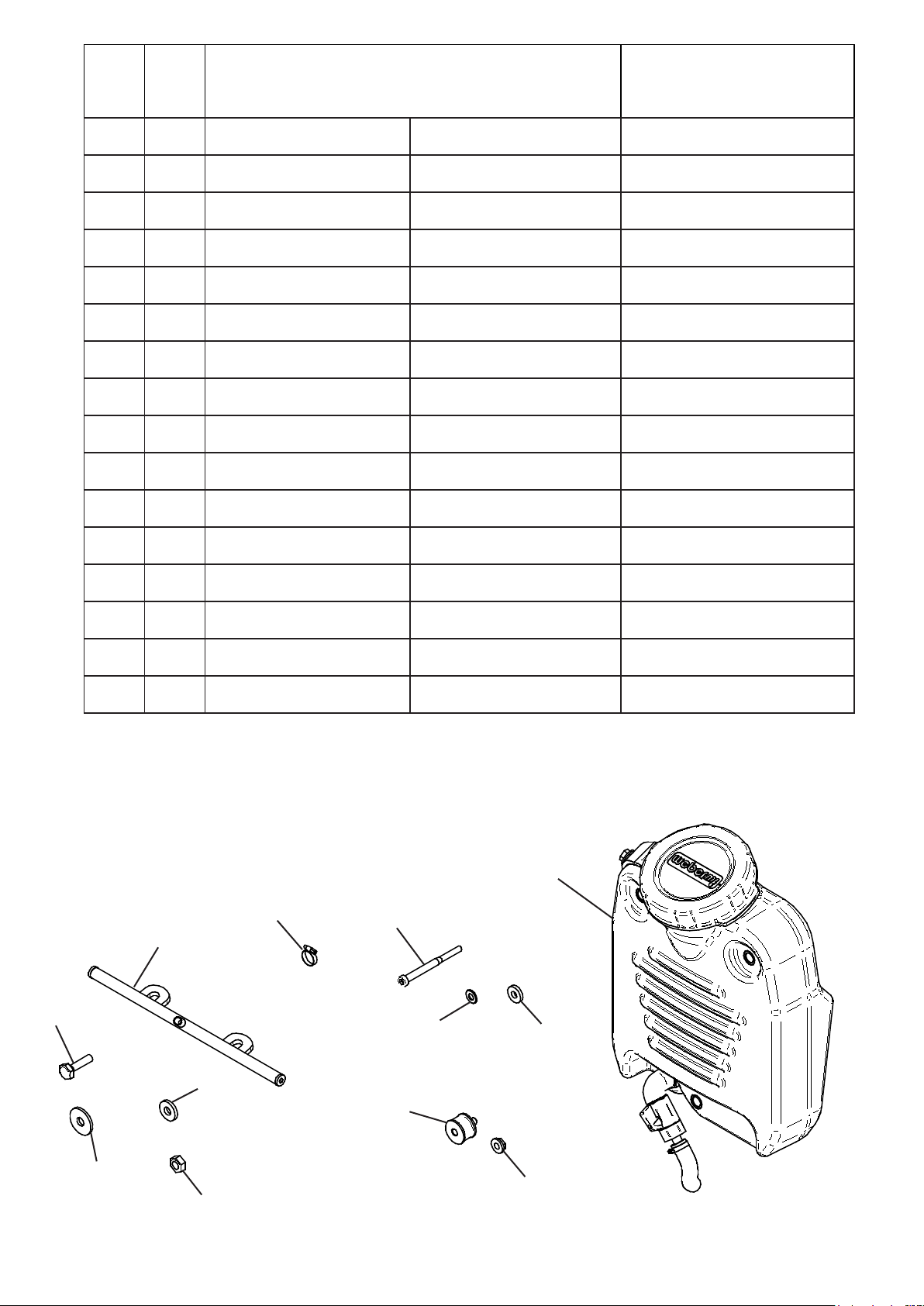

Position
Ref.No.
Menge
Quantity Bezeichnung / Description Hinweis
Hints
1 1 Wassertank Water tank
2 1 Verteilerrohr Distributor pipe
3 3 Zylinderschraube Cap screw DIN912 - M8 x 90
4 3 Scheibe Washer DIN125 - A8,4
5 3 Scheibe Washer DIN7349 - A8,4
6 1 Schwingmetallpuer Anti-vibration buer
7 1 Sicherungsmutter Protection nut Tensilock M8
8 2 Sechskantschraube Hexagon screw DIN933 - M10 x 35 CR 1
(8) 2 Sechskantschraube Hexagon screw DIN931 - M12 x 45 CR 2
9 2 Scheibe Washer DIN440 - R11,5 CR 1
(9) 2 Scheibe Washer DIN440 - R14 CR 2
10 2 Scheibe Washer DIN7349 - 10,5 CR 1
(10) 2 Scheibe Washer DIN1441 - 13x25x3 CR 2
11 2 Sechskantmutter Hexagon nut DIN934 - M10 CR 1
(11) 2 Sechskantmutter Hexagon nut DIN934 - M12
12 1 Schlauchschelle Clamp
3
45
6
7
8
9
10
11
12
12
34
56
7 8
7
5
4
3
8
9
10
11
facebook.com/WeberMT
youtube.com/MyWeberMT
Weber Maschinentechnik GmbH
Im Boden 5-8, 10 · 57334 Bad Laasphe · Germany
Phone +49 2754 398 0 · Fax +49 2754 398 101
Montageanleitung
