Wavetek Meterman DM9 Manual de usuario

Operator’s Manual

Model DM9

Pocket-Sized

Digital Multimeter

• Bedienungsanleitung

• Manual de Instrucciones

• Manuel d’Utilisation

Digital MultiMeter/MultiTester

DM9.Man.07.00 9/11/00 6:53 PM Page 2

All manuals and user guides at all-guides.com

all-guides.com

WARRANTY

The DM9 Digital Multimeter is warranted against any defects of material or workmanship

within a period of one (1) year following the date of purchase of the multimeter by the

original purchaser or original user.

Any multimeter claimed to be defective during the warranty period should be returned with

proof of purchase to an authorized Wavetek Meterman Service Center or to the local Wavetek

Meterman dealer or distributor where your multimeter was purchased. See maintenance

section for details.

Any implied warranties arising out of the sale of a Wavetek Meterman multimeter,

including but not limited to implied warranties of merchantability and fitness for a particular

purpose, are limited in duration to the above stated one (1) year period. Wavetek Meterman

shall not be liable for loss of use of the multimeter or other incidental or consequential

damages, expenses, or economical loss or for any claim or claims for such damage,

expenses or economical loss.

Some states do not allow limitations on how long implied warranties last or the exclusion

or limitation of incidental or consequential damages, so the above limitations or exclusions

may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

D GEWÄHRLEISTUNG

Die Digitale Multimeter Modelle DM9 ist ab Kaufdatum für ein (1) Jahr gegen Material-

und Herstellungsfehler gewährleistet. Siehe Kapitel "Unterhalt und Reparatur" für

Einzelheiten.

Implizierte Schadeforderungen sind auch auf ein Jahr beschränkt. Wavetek Meterman ist

nicht ansprechbar für Gebrauchsverluß oder Folgeschäden, Ausgaben, Gewinnverluß, usw.

E GARANTIA

Este Multímetro Digitale Modelo DM9 está garantizado contra cualquier defecto de

material o de mano de obra durante un periodo de un (1) año contado a partir de la fecha de

adquisición. En la sección de "Mantenimiento y Reparación" se explican los detalles relativos

a reparaciones en garantía.

Cualquier otra garantía implícita está también limitada al periodo citado de un (1) año.

Wavetek Meterman no se hará responsable de pérdidas de uso del multí metro, ni de ningún

otro daño accidental o consecuencial, gastos o pérdidas económicas, en ninguna

reclamación a que pudiera haber lugar por dichos daños, gastos o pérdidas económicas.

F GARANTIE

Le multimètre digitaux, Modèle DM9 est garanti pour un (1) an à partir de la date d’achat

contre les défauts de matériaux et de fabrication. Voir chapitre "Maintenance et Réparation"

pour plus de détails.

Toute garantie impliquée est également limitée à un an. Wavetek Meterman ne peut être

tenu responsable pour perte d’utilisation ou autres préjudices indirects, frais, perte de

bénéfice, etc.

DM9.Man.07.00 9/11/00 6:53 PM Page 3

All manuals and user guides at all-guides.com

- 1 -

CONTENTS

D • Inhalt

E • Contenidos

F • Contenu

EXPLANATION OF SYMBOLS

D • Erklärung der Symbole = E • Significado de los símbolos = F • Explication des Symboles

Safety Information ............................................... 2

Instrument Familiarization.....................................5

Measurement Procedures ....................................4

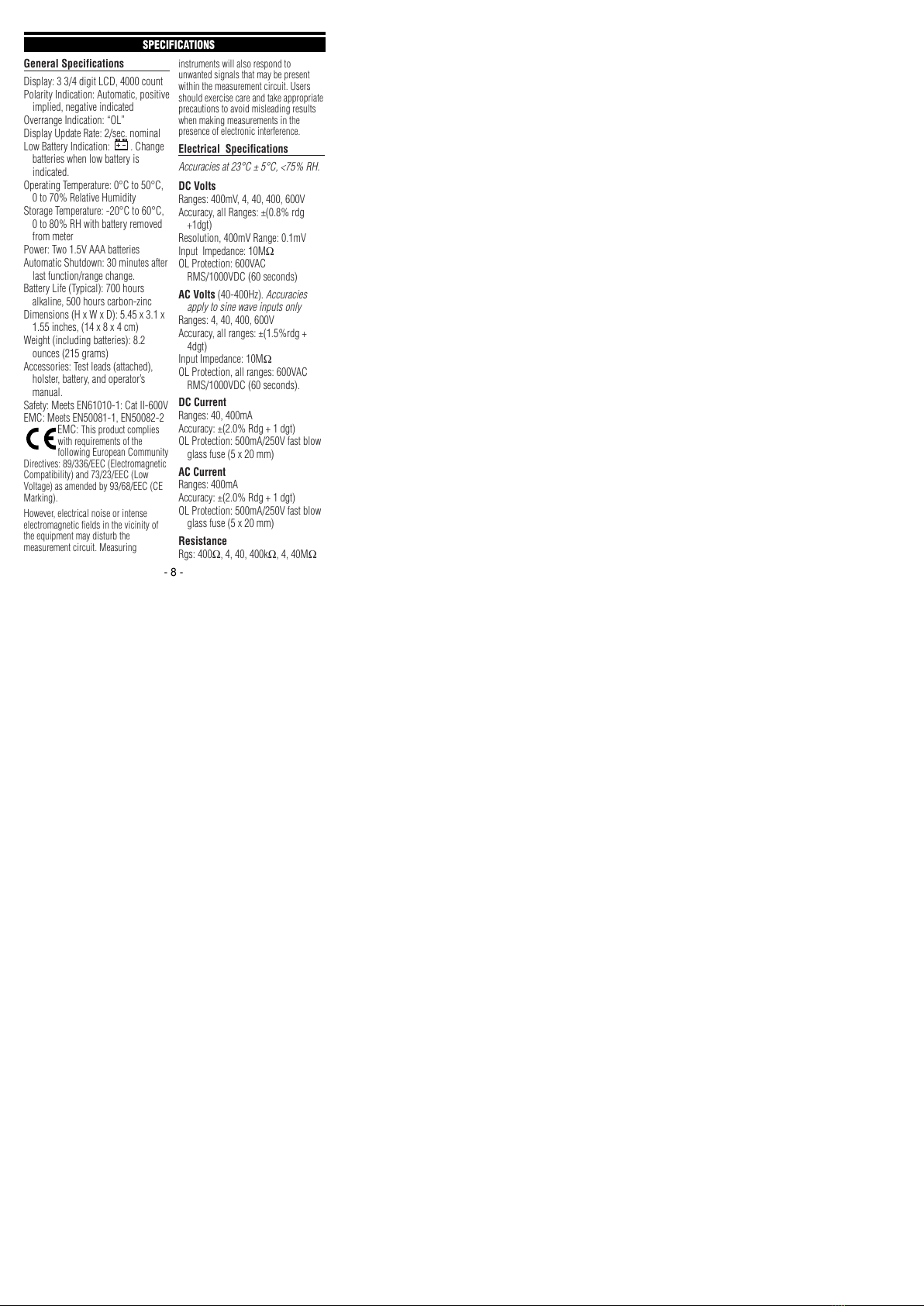

Specifications ..................................................... 8

Maintenance and Repair .................................... 13

Sicherheitsinformationen .................................... 2

Vorstellung des Gerätes....................................... 5

Meßprozeduren ....................................................6

Spezifikationen .................................................... 9

Unterhalt und Reparatur .................................... 13

Información de seguridad ....................................2

Familiarización con el instrumento ...................... 5

Procedimientos de medida ...................................6

Especificaciones ............................................... 10

Mantenimiento y reparación .............................. 13

Informations de Sécurité ..................................... 3

Présentation de l’Appareil ................................... 5

Procédures de Mesure ........................................ 6

Spécifications ................................................... 11

Maintenance et Réparation ................................ 13

Attention! Refer to Operating Instructions •D• Achtung! Bitte Anleitung

lesen •E• ¡Atención! Consulte las Instrucciones de Uso •F• Attention!

Consultez le manuel.

Battery Symbol •D• Batteriesymbol •E• Símbolo de pila

•F• Symbole de pile

Alternating current •D• Wechselstrom •E• Corriente alterna

•F• Courant alternatif.

Direct current •D• Gleichstrom •E• Corriente continua

•F• Courant continu.

Dangerous voltage may be present at terminals •D• Eine gefährliche

Spannung kann an den Eingängen anliegen •E• Puede haber tensión

peligrosa en los terminales •F• Une tension dangereuse peut être

présente aux entrées.

This instrument has double insulation •D• Dieses Gerät ist doppelt

geisoliert •E• Este instrumento tiene doble aislamiento •F• Cet

appareil est prévu d’une double isolation.

DM9.Man.07.00 9/11/00 6:53 PM Page 4

All manuals and user guides at all-guides.com

WARNINGS AND PRECAUTIONS

■ This instrument is EN61010-1 certified for Installation Category II. It is

recommended for use with local level power distribution, appliances, portable

equipment, etc, where only smaller transient overvoltages may occur, and not

for primary supply lines, overhead lines and cable systems. ■ Do not exceed

the maximum overload limits per function (see specifications) nor the limits

marked on the instrument itself. ■ Exercise extreme caution when: measuring

voltage >20V // current >10mA // AC power line with inductive loads // AC

power line during electrical storms // current, when the fuse blows in a circuit

with open circuit voltage >600 V // servicing CRT equipment. ■ Inspect DMM,

test leads and accessories before every use. Do not use any damaged part. ■

Never ground yourself when taking measurements. Do not touch exposed

circuit elements or probe tips. ■ Always measure current in series with the

load – NEVER ACROSS a voltage source. Check fuse first. ■ Never replace a

fuse with one of a different rating. ■ Do not operate instrument in an explosive

atmosphere.

D • Warnungen und Vorsichtsmaßnahmen

■

Dieses Gerät ist EN61010-1 zertifiziert für Installationsklasse II. Anwendung ist

empfohlen für lokale Stromverteilung, Haushaltgeräte, tragbare Geräte, usw, wo

nur kleinere Spannungsspitzen auftreten können, und nicht für primäre

Stromverteilung und Hochspannungsleitungen.

■

Überschreiten Sie nie die

kontinuierlichen Überlastgrenzen per Funktion (siehe Spezifikationen) oder andere

Grenzen welche auf dem Gerät markiert sind.

■

Äußerste Vorsicht beim Messen

von: Spannung >20V // Strom >10mA // Netzstrom bei Gewittern // Netzstrom mit

induktiver Last // Strom, wenn die Sicherung durchbrennt in einem Schaltkreis mit

Leerlaufspannung >600V // beim Messen an Bildröhrgeräten (hohe Spannungs-

spitzen)

■

Unsersuchen Sie Gerät, Meßkabel, Verbinder, usw. vor jeder Messung.

Beschädigte Teile nicht verwenden

■

Meßspitzen und Stromkreis während der

Messung nicht berühren • Sich selbst isolieren !

■

Bei Strommessung,

Multimeter immer in Serie mit Schaltkreis verbinden – Nie in parallel mit

Schaltkreis.

■

Gerät nicht in explosiver Umgebung verwenden.

E • Advertencias y Precauciones

■

Este instrumento está homologado según EN61010-1 para la Categoría de

Instalación II. Su uso está recomendado en distribución local de energía,

electrodomésticos, equipos portátiles, etc, donde solamente pueden producirse

bajos niveles transitorios de sobretensión; pero no en líneas principales de

suministro, líneas aéreas y sistemas de cableado.

■

No supere nunca los límites

- 2 -

DM9.Man.07.00 9/11/00 6:53 PM Page 5

All manuals and user guides at all-guides.com

de entrada para las diferentes funciones (vea Especificaciones), ni los límites

marcados en el propio instrumento.

■

Tenga especial cuidado al: medir tensión

>20 V // corriente >10 mA // tensión de red de CA con cargas inductivas //

tensión de red de CA durante tormentas eléctricas // corriente, si salta el fusible

en un circuito con tensión de circuito abierto >600 V // trabajar con pantallas TRC

■

Inspeccione siempre el multímetro, las puntas de prueba, los conectores y los

accesorios antes de cada uso. No utilice ningún componente que esté dañado.

■

No se ponga Ud. a tierra cuando esté tomando medidas, y no toque nunca partes

expuestas de los circuitos. Aíslese bien

■

Al medir corriente, conecte siempre el

multímetro EN SERIE con la carga - NUNCA EN PARALELO con una fuente de

tensión.

■

Nunca sustituya un fusible con otro que no tenga las mismas

especificaciones.

■

No utilice el instrumento en ambientes potencialmente

explosivos.

F • Avertissements et Précautions

■

Cet instrument est certifié EN61010-1 pour catégorie d’installation II. Son

utilisation est conseillée pour des réseaux de distribution locaux, les appareils

électro-ménagers, les appareils portatifs, etc, où seulement des transitoires d’un

niveau peu élevé peuvent survenir, et non pour des réseaux de distribution à haute

énergie.

■

N’excédez jamais les limites de surcharge continue par fonction (voir

spécifications) ou d’autres limites marquées sur l’appareil.

■

Soyez très prudent

quand vous mesurez: des tensions >20V // du courant >10mA // du courant de

secteur avec charge inductive ou par temps de tempête // du courant quand le

fusible saute dans un circuit avec tension en circuit ouvert de >600 volts // en

mesurant dans des appareils à tube cathodique (transitoires à haute tension)

■

Inspectez appareil, câbles, connecteurs avant chaque mesure. N’utilisez pas des

pièces endommagées

■

Ne touchez pas les pointes de touche ou le circuit

pendant les mesures • Isolez-vous !

■

Pour la mesure de courant, connectez

l’appareil en série avec le circuit – JAMAIS en parallèle avec une source de

tension.

■

N’utilisez-pas cet appareil dans des atmosphères explosives.

OVERLOAD INDICATION

Range overload is indicated by “OL” in the

display. Take immediate steps to remove the

cause of overload. Select higher range. If in

highest range, interrupt measurement. Overload

indication is normal in the OHMS range with

open circuit or too high a resistance.

D • Überlastanzeige

Wenn ein Signal die Bereichsgrenze überschreitet erscheint das Symbol “OL” in

- 3 -

DM9.Man.07.00 9/11/00 6:53 PM Page 6

All manuals and user guides at all-guides.com

- 4 -

OFF

DM9

600V MAX

400m A

FUSED

1.5V

3-3/4 digit LCD; function and unit indicators

3-3/4 Digit LCD ; Funktions- und Einheitsanzeigen

LCD de 3-3/4 dígitos; indicadores de función y unidades

LCD 3-3/4 digits ; indications de fonctions et d’unités

Battery Charge LED

Batterielade-LED

LED de carga de pilas

LED de chargement de

pile

Function/Range/Off

Selector

Funktion-/Bereich-

/Aus Schalter

Selector de

Función/Escala/Off

Sélecteur fonctions/

calibres/marche-arrêt

VAΩInput (Red). High input for voltage

resistance and current

V-ΩEingang (Rot). Hoch für Spannung,

Widerstand, Strom

Entrada V-Ω(Rojo). Entrada “positiva”

para tensión, resistencia, corriente

Entrée V-Ω(Rouge). Haut pour tension,

résistance, courant

COM Input (Black) – common or low

input for all measurements

COM Eingang (Schwarz) –

Referenzpunkt für alle Messungen

Entrada COM (Negro) - entrada común

o “negativa” para todas las medidas

Entrée COM (Noir) – commun ou bas

pour toutes mesures

DM9

DM9.Man.07.00 9/11/00 6:53 PM Page 7

All manuals and user guides at all-guides.com

all-guides.com

der Anzeige . Diese Anzeige ist normal bei Widerstandsmessung wenn Mekabel/-

spitzen frei stehen oder wenn der Meßwert den Bereich überschreitet. In allen

anderen Fällen ist die Ursache der Überlast sofort zu entfernen. Höheren Bereich

wählen oder Messung unterbrechen.

E • Indicación de sobrecarga

La sobrecarga de escala se indica mediante “OL” en el visualizador. Para eliminar

la causa de la sobrecarga, seleccione una escala más ata o desconecte el

multímetro. La indicación de sobrecarga es normal en medida de OHMS y prueba

de continuidad, cuando el circuito está abierto o la resistencia es demasiado alta.

F • Indication de Surcharge

Quand un signal dépasse la limite d’un calibre choisi, le sybole “OL” apparait sur

l’afficheur. Ceci est normal dans les calibres de résistance, quand les pointes de

touche ne sont pas connectées, ou si la résistance mesurée dépasse le calibre.

Dans tous les autres cas la cause du dépassement est à enlever immédiatement.

Choisissez une gamme plus élevée ou interrompez la mesure.

MEASURING PROCEDURES

General Procedures: ❶When connecting or disconnecting test leads

to/from a circuit, always first turn off power to device or circuit being tested and

discharge all capacitors. ❷Turn the function selector to the desired function.

The DM9 is an autoranging multimeter. It automatically selects the range that

gives the best resolution. ❸Strictly observe the max input limits.

For the various measurements, connect test lead tips as shown in illustrations

on page 6. Read the measurement result on the display.

Note for Battery Test: Battery condition is indicated by a light-emitting

diode: green for sufficient charge and red for insufficient charge. A scale

indicates the charge level.

Note for Continuity Test: The internal buzzer sounds when resistance ≤

75Ω.

D • Meßprozeduren

Allgemein:

❶

Vor Verbinden und Trennen der Meßkabel mit dem Schaltkreis,

diesen abschalten und Kondensatoren entladen.

❷

Funktionsschalter auf

gewünschte Position stellen. Die Bereichsautomatik des DM9 wählt automatisch

den Bereich der die beste Auflösung gibt.

❸

Maximale Grenzen nicht

überschreiten.

Für die verschiedenen Messungen, Meßkabel wie auf Seite 6 gezeigt, verbinden.

Meßwert ablesen.

- 5 -

DM9.Man.07.00 9/11/00 6:53 PM Page 8

All manuals and user guides at all-guides.com

- 6 -

OFF

1.5V

red/rot/

roja/rouge

Anode

Cathode

550 - 900mV

good/gut/bien/bon

Reverse Bias Test

good/gut/

bien/bon

bad/schlecht/

mal/mauvais

bad/schlecht/

mal/mauvais

<1V

Anode Cathode

red

rot

roja

rouge

red

rot

roja

rouge

1.5V

DC & AC current measurement

Gleich- & Wechselstrommessung

Medidas de corriente CC y CA

Mesure de courant continu et alternatif

Continuity test

Durchgangstest

Continuidad

Test de continuité

Resistance measurement

Widerstandsmessung

Medidas de resistencia

Mesure de résistance

Battery test

Batterietest

Comprobación de pila

Test de pile

Diode test Comprobación de diodos

Diodentest Test de diodes

AC volts measurement

Wechselspannungsmessung

Medidas de tensión CA

Mesure de tension alternative

DC volts measurement

Gleichspannungsmessung

Medidas de tensión CC

Mesure de tension continue

DM9.Man.07.00 9/11/00 6:53 PM Page 9

All manuals and user guides at all-guides.com

- 7 -

Anmerkung für Batterietest: Der Ladezustand der Betterie wird durch eine

LED angezeigt: grün für zureichende Aufladung; rot für nicht-zureichend. Eine

Skala zeigt auch den Ladezustand an.

Anmerkung für Durchgangstest: Akustisches Signal bei ≤75Ω.

E • Procedimientos de medida

En general:

❶

Cuando vaya a aplicar o retirar las puntas de prueba a/de un

circuito, en primer lugar desconecte siempre la alimentación del dispositivo o

circuito sometido a prueba y descargue todos los condensadores.

❷

Ponga el

selector de función en la función deseada. El DM9 es un multímetro con

“autorrango”, seleccionando automáticamente la escala que proporcione la mejor

resolución.

❸

Observe estrictamente los límites máximos de entrada.

Para las diferentes medidas, conecte los extremos de las puntas de prueba como

se indica en las ilustraciones de la página 6. Lea el resultado de la medida en el

visualizador.

Nota para comprobación de pilas: La condición de la pila se indica

mediante un diodo emisor de luz: verde para carga suficiente, rojo para carga

insuficiente. El nivel de carga se indica en una escala.

Nota para pruebas de continuidad: El zumbador interno suena cuando la

resistencia es ≤75Ω.

F • Procédures de Mesure

Général:

❶

Avant de connecter ou de déconnecter les cordons de test, coupez

l’alimentation du circuit mesuré et déchargez les condensateurs.

❷

Le DM9 est

un instrument à changement de gammes automatique, et choisit

automatiquement la gamme qui donne la meilleure résolution.

❸

Ne dépassez

pas les limites d’entrée.

Pour les diverses mesures, connectez les pointes de touche comm illustré en

page 6. Lisez la mesure sur l’afficheur.

Note pour le test de piles: Le chargement de pile est indiqué par une

LED: vert pour charge suffisante; rouge pour insuffisante. Une échelle indique

le niveau de chargement.

Note pour le test de continuité: Indication sonore à ≤75Ω.

DM9.Man.07.00 9/11/00 6:53 PM Page 10

All manuals and user guides at all-guides.com

General Specifications

Display: 3 3/4 digit LCD, 4000 count

Polarity Indication: Automatic, positive

implied, negative indicated

Overrange Indication: “OL”

Display Update Rate: 2/sec. nominal

Low Battery Indication: . Change

batteries when low battery is

indicated.

Operating Temperature: 0°C to 50°C,

0 to 70% Relative Humidity

Storage Temperature: -20°C to 60°C,

0 to 80% RH with battery removed

from meter

Power: Two 1.5V AAA batteries

Automatic Shutdown: 30 minutes after

last function/range change.

Battery Life (Typical): 700 hours

alkaline, 500 hours carbon-zinc

Dimensions (H x W x D): 5.45 x 3.1 x

1.55 inches, (14 x 8 x 4 cm)

Weight (including batteries): 8.2

ounces (215 grams)

Accessories: Test leads (attached),

holster, battery, and operator’s

manual.

Safety: Meets EN61010-1: Cat II-600V

EMC: Meets EN50081-1, EN50082-2

EMC: This product complies

with requirements of the

following European Community

Directives: 89/336/EEC (Electromagnetic

Compatibility) and 73/23/EEC (Low

Voltage) as amended by 93/68/EEC (CE

Marking).

However, electrical noise or intense

electromagnetic fields in the vicinity of

the equipment may disturb the

measurement circuit. Measuring

instruments will also respond to

unwanted signals that may be present

within the measurement circuit. Users

should exercise care and take appropriate

precautions to avoid misleading results

when making measurements in the

presence of electronic interference.

Electrical Specifications

Accuracies at 23°C ± 5°C, <75% RH.

DC Volts

Ranges: 400mV, 4, 40, 400, 600V

Accuracy, all Ranges: ±(0.8% rdg

+1dgt)

Resolution, 400mV Range: 0.1mV

Input Impedance: 10MΩ

OL Protection: 600VAC

RMS/1000VDC (60 seconds)

AC Volts (40-400Hz). Accuracies

apply to sine wave inputs only

Ranges: 4, 40, 400, 600V

Accuracy, all ranges: ±(1.5%rdg +

4dgt)

Input Impedance: 10MΩ

OL Protection, all ranges: 600VAC

RMS/1000VDC (60 seconds).

DC Current

Ranges: 40, 400mA

Accuracy: ±(2.0% Rdg + 1 dgt)

OL Protection: 500mA/250V fast blow

glass fuse (5 x 20 mm)

AC Current

Ranges: 400mA

Accuracy: ±(2.0% Rdg + 1 dgt)

OL Protection: 500mA/250V fast blow

glass fuse (5 x 20 mm)

Resistance

Rgs: 400Ω, 4, 40, 400kΩ, 4, 40MΩ

- 8 -

SPECIFICATIONS

DM9.Man.07.00 9/11/00 6:53 PM Page 11

All manuals and user guides at all-guides.com

Otros manuales para Meterman DM9

Tabla de contenidos

Otros manuales de Multímetro de Wavetek

Wavetek

Wavetek Meterman AD105 Manual de usuario

Wavetek

Wavetek Meterman 85XT Manual de usuario

Wavetek

Wavetek Meterman AM8 Manual de usuario

Wavetek

Wavetek Meterman DM2 Manual de usuario

Wavetek

Wavetek HD110B Manual de usuario

Wavetek

Wavetek Meterman DM78A Manual de usuario

Wavetek

Wavetek METERMAN 23XT Manual de usuario

Wavetek

Wavetek Meterman 220 Manual de usuario

Wavetek

Wavetek Meterman 85XT Manual de usuario

Wavetek

Wavetek Meterman RMS225A Manual de usuario

Wavetek

Wavetek DM7 Manual de usuario

Wavetek

Wavetek AD40A Manual de usuario

Wavetek

Wavetek Meterman DM9 Manual de usuario

Wavetek

Wavetek AC60 Manual de usuario

Wavetek

Wavetek Meterman DM78A Manual de usuario

Wavetek

Wavetek Meterman AC68 Manual de usuario

Wavetek

Wavetek Meterman AM8 Manual de usuario

Wavetek

Wavetek Meterman CR 50 Manual de usuario

Wavetek

Wavetek XP Series Manual de usuario

Wavetek

Wavetek Meterman LP10A Manual de usuario

Manuales populares de Multímetro de otras marcas

Agilent Technologies

Agilent Technologies 34420A Manual de usuario

Fluke

Fluke 83 Manual de usuario

Hameg

Hameg HM 8012 Manual de usuario

Mastech

Mastech MY70 Manual de usuario

Steren

Steren MUL-300 Manual de usuario

Somogyi Elektronic

Somogyi Elektronic home SMA 92 Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRAmax 6 Manual de usuario

PeakTech

PeakTech 4000 Manual de uso y cuidado

YOKOGAWA

YOKOGAWA 90050B Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRALINE DMM16 Manual de usuario

Fluke

Fluke 8846A Manual de operación y mantenimiento

Tempo Communications

Tempo Communications MM200 Manual de usuario

Elenco Electronics

Elenco Electronics CM-1555 Manual de usuario

Mastech

Mastech MS8238C Manual de usuario

SDAR

SDAR 830A, 830B, 830D, 830C Manual de usuario

RS PRO

RS PRO RS-9519BT Manual de usuario

BGS technic

BGS technic 8890 Manual de usuario

Amprobe

Amprobe Hexagon 60 Manual de usuario
