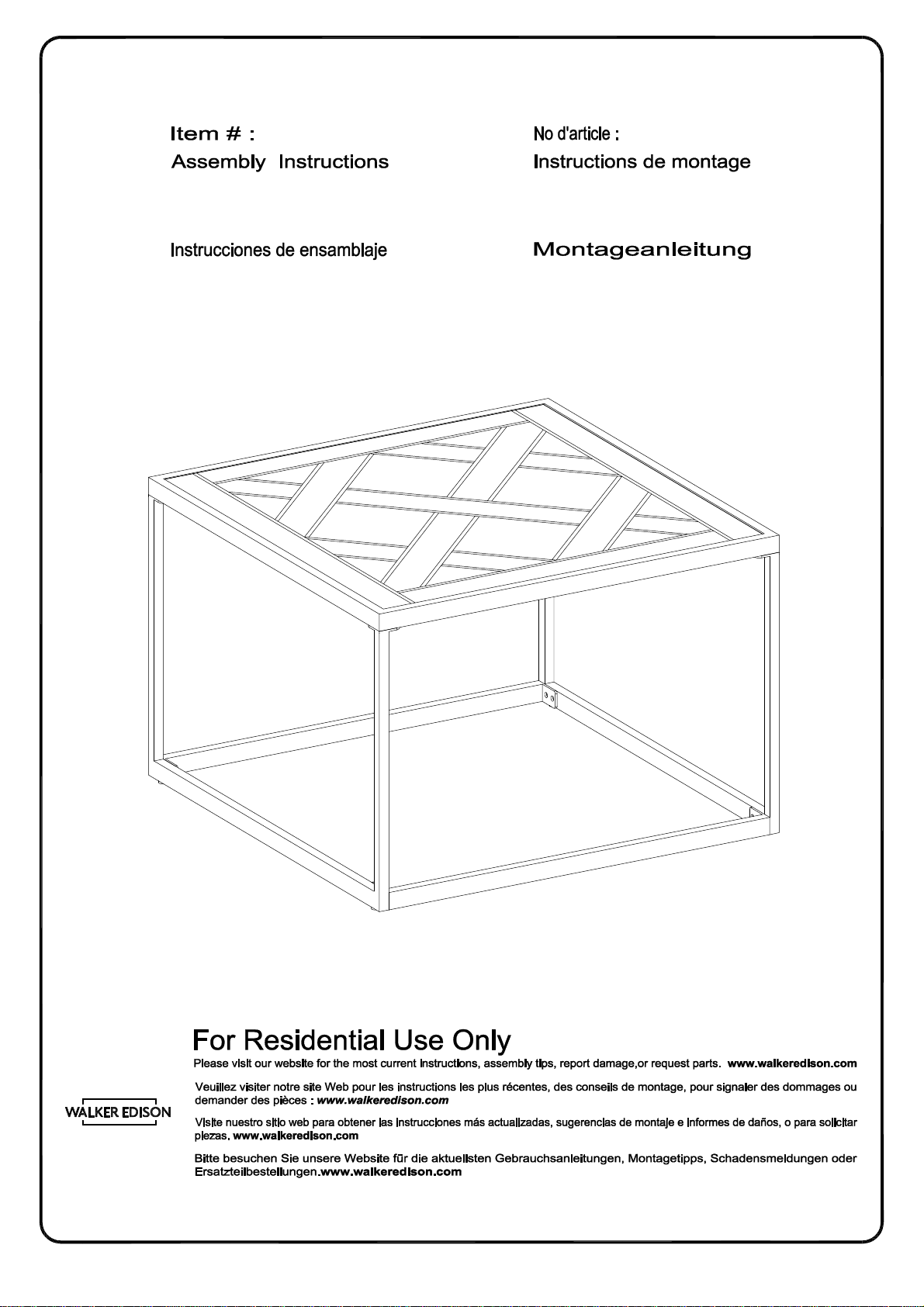

Walker Edison PRQL1KS Manual de usuario

P.1

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

PRQL1KS

ÍtemN.°: Artikel# :PRQL1KS

PRQL1KS

Revised 21/07/2022 (R)

GeneralAssembly Guidelines

I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.

II.Followeachstepcarefullytoensuretheproperassembly of this product.

III.Twopeoplearerecommendedfor easeintheassembly of this product.

IV.Themain typeofhardwareusedtoassemble thisproductare: bolts and screws.

V.Powertoolsshouldnotbeusedtoassemblethis product.

P.2

VI.Drillmaybeneededforsecuringproduct towall.

Instructionsdemontageg nrales

I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde

commencerlemontage.

II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde

ceproduit.

III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.

IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons

enbois,desvisetdes boulons.

V.Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.

VI.Uneperceusepeut êtren cessairepour fixerleproduitaumur.

(FR)

(EN)

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien

I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur

Verfügung stehen.

II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu

gewährleisten.

III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.

IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,

sind:Holzdübel SchraubenundBolzen.

V.EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.

VI.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.

(DE)

Pautasgeneralesparaelensamblaje

I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.

II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.

III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor

facilidad.

IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas

demadera,tornillosypernos.

V.Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.

VI.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.

(ESP)

P.3

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas

P.4

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

P.5

The hardware quantities listed above are required for proper assembly.Someextrahardware may also

have been included.

Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel

suppl mentairepeut aussi avoir tinclus.

Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se

podrían incluir algunas piezas de materiales adicionales.

Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen

erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.

HardwareList Listedu matériel

Listedespièces

BM6x15mm Bolt 16 pcs

M4 HexKey 1 pc

Boulon

Cléhexagonale

Perno

Llavehexagonal

Bolzen

Inbusschlüssel

AØ4x12mm Screw 8 pcs

Vis

Tornillo

Schraube

Philipsheadscrewdriverrequiredforassembly

(notincluded)

Se requiere un destornilladorde cabezaPhilipsparaelmontaje

(noincluido)

Untourneviscruciformeestrequispourl’assemblage.

(noninclus)

FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher

(nicht enthalten)

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

Step 1

P.6

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

(EN)

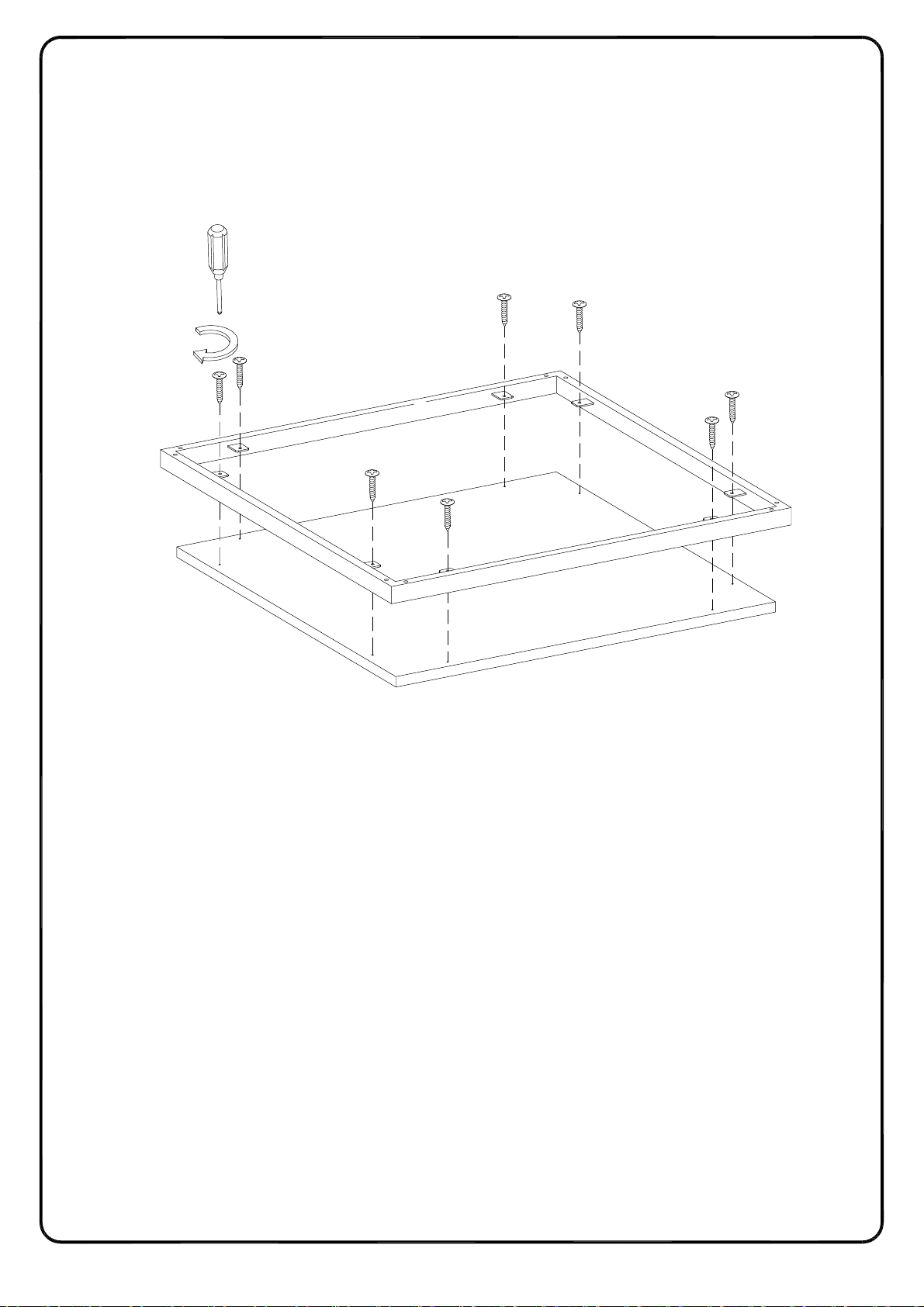

Using Screw (A) secure part (2) to part (1) with Philips head screwdriver as per diagram.

(FR)

En utilisant la vis (A) fixez la pièce (2) à la pièce (1) avec un tournevis cruciforme

conformément au schéma.

(ESP)

Use el tornillo (A) para fijar la parte (2) a la parte (1) con un destornillador de cabeza Philips

según el diagrama.

(DE)

Befestigen Sie das Teil (2) ans Teil (1) mit der Schraube (A) durch den

Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 2

P.7

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

(EN)

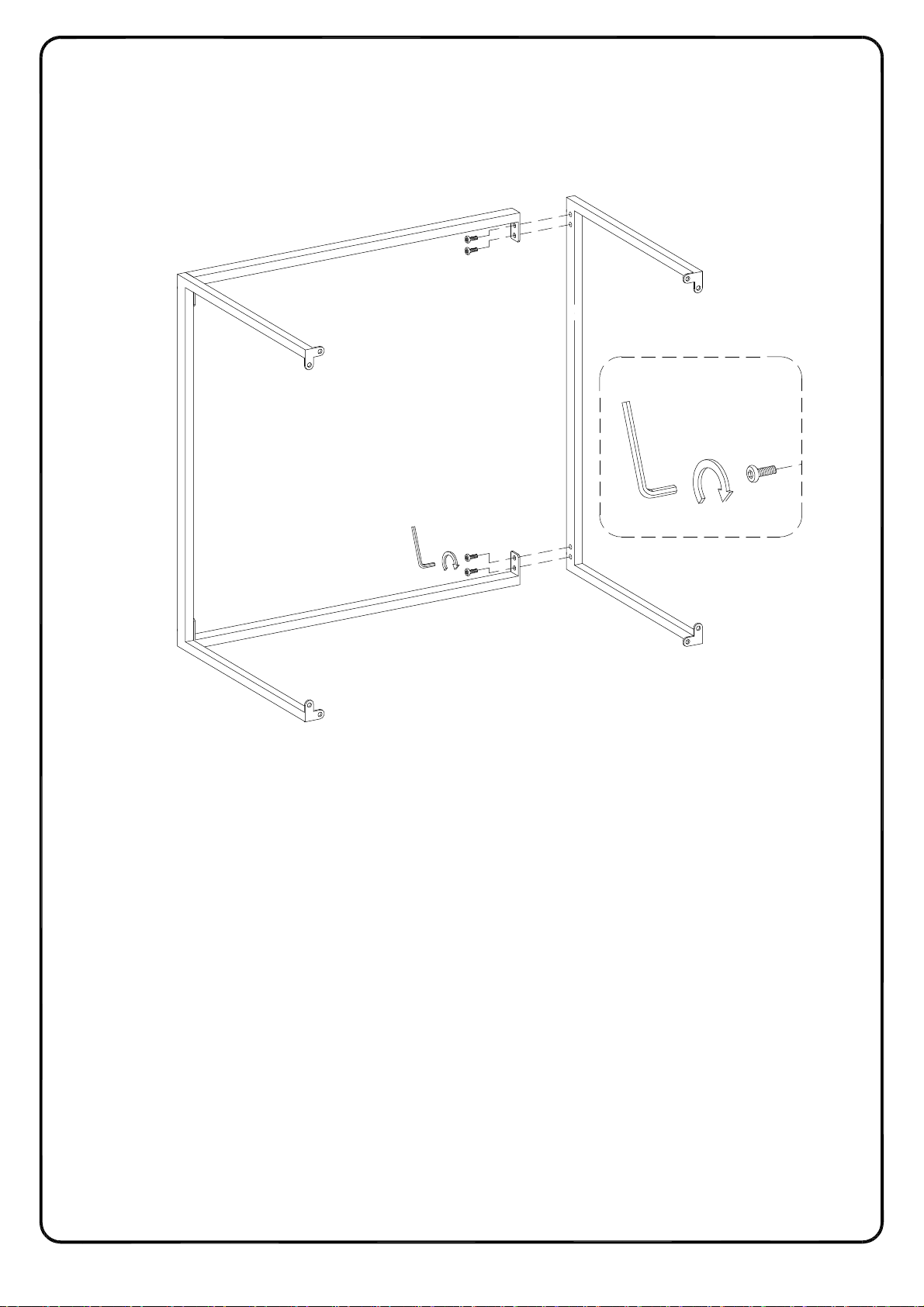

Using Bolt (B) attach part (3) to part (4) with Hex Key (C) as per diagram. Note: Please do not

fully tighten all bolts.

(FR)

En utilisant le boulon (B) fixez la pièce (3) à la pièce (4) avec la clé hexagonale (C)

conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.

(ESP)

Use el perno (B) para fijar la parte (3) a la parte (4) con la llave hexagonal (C) según el

diagrama. Nota: Por favor, no apriete completamente todos los pernos.

(DE)

Befestigen Sie das Teil (3) an das Teil (4) mit dem Bolzen (B) durch den Inbusschlüssel (C)

gemäß der Abbildung . Hinweis: Ziehen Sie alle Bolzen nicht fest an.

P.8

Step 3

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

(EN)

Using Bolt (B) attach part (3) to part (4) with Hex Key (C) as per diagram.

(FR)

En utilisant le boulon (B) fixez la pièce (3) à la pièce (4) avec la clé hexagonale (C)

conformément au schéma.

(ESP)

Use el perno (B) para fijar la parte (3) a la parte (4) con la llave hexagonal (C) según el

diagrama.

(DE)

Befestigen Sie das Teil (3) an das Teil (4) mit dem Bolzen (B) durch den Inbusschlüssel (C)

gemäß der Abbildung .

P.9

Step 4

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.

(EN)

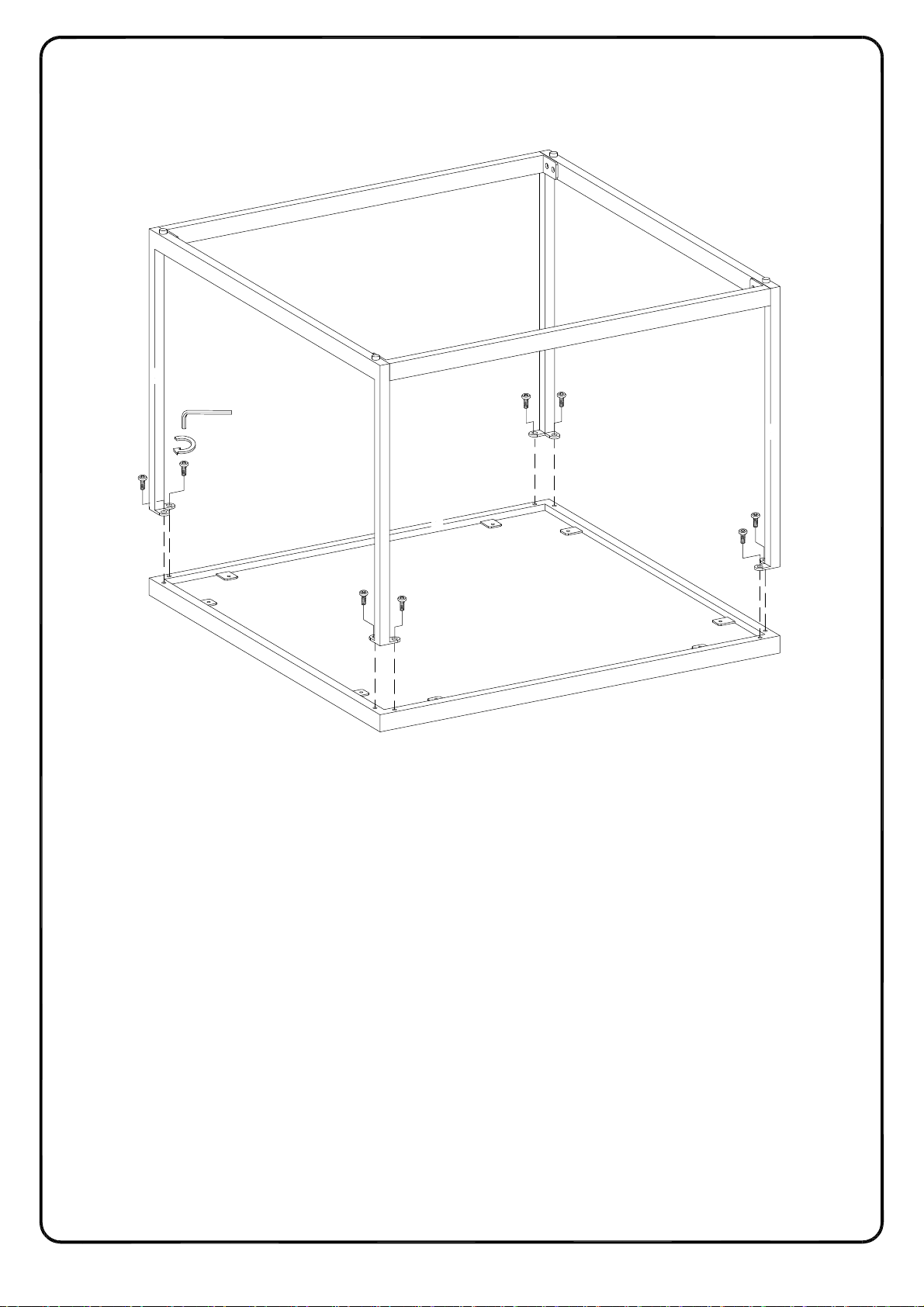

Using Bolt (B) attach part (4) to part(2) with Hex Key (C) as per diagram. Note: Please fully

tighten all bolts.

(FR)

En utilisant le boulon (B) fixez la pièce (4) à la pièce (2) avec la clé hexagonale (C)

conformément au schéma. Remarque: Veuillez serrez complètement tous les boulons.

(ESP)

Use el perno (B) para fijar la parte (4) a la parte (2) con la llave hexagonal (C) según el

diagrama. Nota: Apriete completamente todos los pernos.

(DE)

Befestigen Sie das Teil (4) an das Teil (2) mit dem Bolzen (B) durch den Inbusschlüssel (C)

gemäß der Abbildung . Hinweis: Bitte ziehen Sie alle Bolzen fest an.

Step 5

FinalAssembly

P.10

2022

by Walker Edison Furniture Co., LLC. All rightsreserved.
