Walker Edison KELM3F Manual de usuario

P.1

Revised 24/02/2023 (I)

KELM3F

temN.°: Artikel# :

KELM3F

1 页

P.2

GeneralAssemblyGuidelines

I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.

II. Followeachstepcarefullytoensure theproper assembly of this product.

III.Twopeoplearerecommendedfor easeintheassembly of this product.

IV.Thethreemain typesofhardware usedtoassemblethis product are: wood

dowels,screwsandbolts.

V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,

locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole

andinsertthedowel.Wipeawayexcessglue immediately.

Infuture assemblystepswhendowelsarenecessary toattachassemblyparts

together,placeasmallamountofglueonthe endofthedowelbeforeattaching

partstogether.Wipeawayexcessglueimmediately.

VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.

VII.Power toolsshould notbeusedtoassemblethis product.

VIII.Drillmaybeneededforsecuringproduct towall.

(EN)

1 页

P.3

Instructionsdemontageg nrales

I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer

lemontage.

II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.

III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.

IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons

enbois,desvisetdes boulons.

V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez

lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle

dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.

Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour

assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon

avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.

VI.Un tourneviscruciformeest requispour lemontagedeceproduit.

VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.

VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.

(FR)

2 页

P.4

Pautasgeneralesparaelensamblaje

I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.

II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.

III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor

facilidad.

IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas

demadera,tornillosypernos.

V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.

Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna

pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode

pegamentodeinmediato.

Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas

partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela

clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.

VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.

VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.

VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.

(ESP)

3 页

P.5

Allgemeine Montagerichtlinien

I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur

Verfügung stehen.

II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu

gewährleisten.

III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.

IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,

sind:Holzdübel SchraubenundBolzen.

V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon

Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den

Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.

In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt

werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile

miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.

VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.

VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.

VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.

(DE)

4 页

P.6

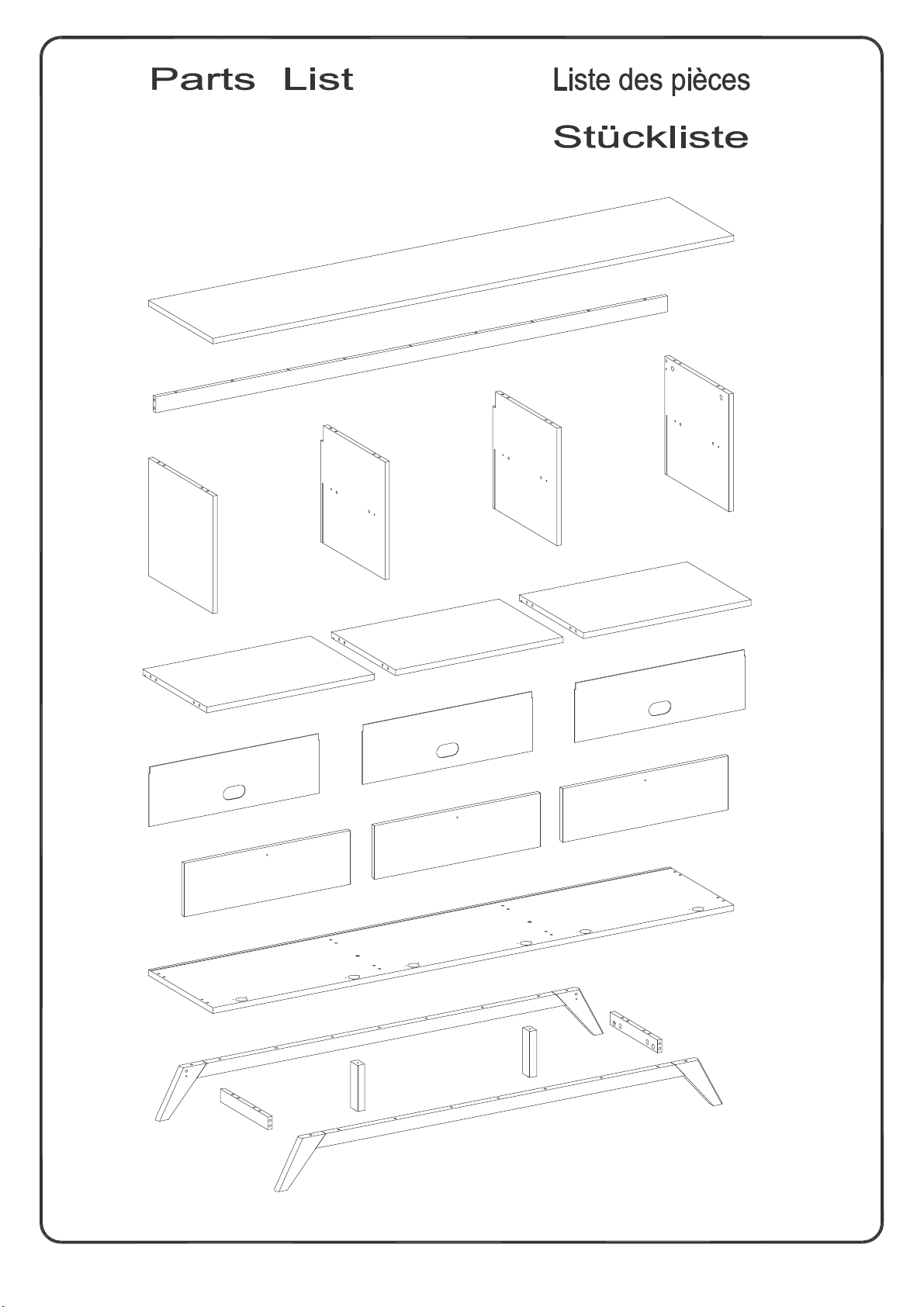

Listade piezas

6 页

HardwareList Listedu matériel

Listedespièces

pcs

52 pcs

Ø8x30mm

Ø6x35mm 35

Ø6x50mm 10

pcs

Ø15x11mm 35

pcs

Ø30mm 35

pcs

6pcs

Wooden dowel

Chevilleenbois

Clavijademadera

Holzdübel

Cambolt

Boulon àcame

Pernode leva

Nockenschraube

Camlock

Serrure àcame

Cerradurade leva

Zylindermutter

Sticker

Autocollant

Pegatina

Aufkleber

Screw

Vis

Tornillo

Schraube

HexKey

Cléhexagonale

Llavehexagonal

Inbusschlüssel

Europe hinge

CharnièreEurope

Parafijarlamanija

Europa-Scharnier

Handle

Poignée

Mango

Griff

P.7

Ø35mm

Ø19x21mm

7 页

Ppcs

pcs

Ø3x17mm 12

12 pcs

Ø3x14mm

pcs

27 pcs

Ø3x12mm

Ø4x22mm

3pcs

Doorhinge

HardwareList Listedu matériel

Listedespièces

Charnièrede porte

Bisagra de puerta

Türscharnier

Bolt

Boulon

Perno

Bolzen

Screw

Vis

Tornillo

Schraube

Screw

Vis

Tornillo

Schraube

Screw

Vis

Tornillo

Schraube

Plasticwedge

Caleenplastique

Cuñadeplástico

Kunststoffkeil

P.8

Qpcs

3Doorstopper

Butée deporte

Tapónde la puerta

Türstopper

R 6 pcs

Ø4x14mm Screw

Vis

Tornillo

Schraube

8 页

Tpcs

8Flatwasher

Rondelle plate

Arandelaplana

Unterlegscheibe

P.9

HardwareList Listedu matériel

Listedespièces

The hardware quantities listed above are required for proper assembly.Someextrahardware may also

have been included.

Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel

suppl mentairepeut aussi avoir tinclus.

Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se

podrían incluir algunas piezas de materiales adicionales.

Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen

erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.

Philipsheadscrewdriverrequiredforassembly

(notincluded)

Se requiere un destornilladorde cabezaPhilipsparaelmontaje

(noincluido)

Untourneviscruciformeestrequispourl’assemblage.

(noninclus)

FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher

(nicht enthalten)

pcs

8M6x40mm Bolt

Boulon

Perno

Bolzen

Upcs

2Glue tube

Tubedecolle

Tubo de pegamento

KleberinTube

Ø13x1mm

9 页

P.10

Step 1

B B

10 页

(EN)

Attach cam bolt (B) to part (1) with Philips head screwdriver. Insert wooden dowel (A) into part

(3) as per diagram.

(FR)

Fixez le boulon à came (B) à la pièce (1) avec un tournevis cruciforme. Insérez la cheville en

bois (A) dans la pièce (3) selon le schéma.

(ESP)

Fije el perno de leva (B) a la parte (1) con un destornillador de cabeza Philips. Inserte la clavija

de madera (A) en la parte (3) según el diagrama.

(DE)

Befestigen Sie die Nockenschraube (B) an das Teil (1) durch den Kreuzschlitzschraubendreher

von Philips. Stecken Sie den Holzdübel (A) in das Teil (3) gemäß der Abbildung ein.
