Vivotek Ip8155hp Manual de usuario

English

Deutsch

Nederlands

Warning Before Installation / Warnung vor der Installation /

Waarschuwing voor installatie

Power off the Network Camera as soon as

smoke or unusual odors are detected.

Netzwerkkamera bei Rauchentwicklung

oder ungewöhnlichem Geruch sofort

abschalten.

Schakel de Netwerk Camera onmiddellijk

uit als rook of onverwachte geur wordt

waargenomen.

Keep the Network Camera away from

water. If the Network Camera becomes

wet, power off immediately.

Halten Sie die Netzwerkkamera von

Wasser und sonstiger Feuchtigkeit fern.

Falls die Netzwerkkamera nass oder

feucht geworden sein sollte, schalten

Sie sie sofort aus.

Houd de Netwerk Camera uit de buurt

van water. Schakel de Netwerk Camera

onmiddellijk uit als deze nat wordt.

Do not place the Network Camera around

heat sources, such as a television or oven.

Stellen Sie die Netzwerkkamera nicht

in der Nähe von Wärmequellen (z. B.

Fernsehgeräte, Heizgeräte, etc.) auf.

Plaats de Netwerk Camera niet in de buurt

van warmtebronnen zoals een tv of oven.

Refer to your user's manual for the

operating temperature.

Hinweise zur Betriebstemperatur siehe

Benutzeranleitung.

Se brugermanualen mht.

driftstemperatur.

Keep the Network Camera away from

direct sunlight.

Setzen Sie die Netzwerkkamera keiner

direkten Sonneneinstrahlung aus.

Hold netværkskameraet skærmet mod

direkte sollys.

Do not place the Network Camera in

high humidity environments.

Stellen Sie die Netzwerkkamera nicht in

feuchter Umgebung auf.

Placér ikke netværkskameraet i fugtige

områder.

1Package Contents / Packungsinhalt kontrollieren / Inhoud

van de verpakking

2Physical Description / Beschreibung der Teile / Afmetingen

Ethernet 10/100 RJ45 Socket

Ethernet 10/100 RJ45 Anschluss

Ethernet 10/100 RJ45-aansluiting

Recessed Reset Button

Rücksetztaste (versenkt)

Afgevlakte resetknop

General I/O Terminal Block

Allgemein E/A

Anschlussleiste

Algemeen I/O terminalblok

Audio Out

Audioausgang

Audio-UIT

Microphone In

Mikrofoneingang

Microfoon-in

Front Panel / Vorderseite / Voorkant

Rear Panel / Rückseite / Achterkant

Light Sensor

Lichtsensor

Status LED

SD/SDHC Card Slot

SD/SDHC Kartenschacht

SD/SDHC-kaartsleuf

Lens

Linse

Lens

BNC Video Out

BNC Videoausgang

BNC-video-uit

NTSC/PAL Switch

NTSC/PAL Schalter

NTSC/PAL-schakelaar

Focus Assist Button

Fokusassistent-Taste

Focushulpknop

English

Deutsch

Nederlands

1. Mount the lens by turning it clockwise onto the camera mount until it stops.

Bringen Sie das Objektiv an, indem Sie es im Uhrzeigersinn an die Kamerahalterung

anschrauben.

Bevestig de lens door deze rechtsom op het bevestigingspunt op de camera vast te

draaien.

2. Connect the P-iris control cable to the socket.

Schließen Sie das Steuerungskabel der P-Irisblende an den Anschluss an.

Sluit de P-iris control-kabel aan op de aansluiting.

3Mounting the Lens to the Camera / Objektiv an der Kamera

anbringen / De lens op de camera monteren

Lens / Linse / Lens

Focus Controller

Fokuseinstellung

Focusbesturing

Zoom Controller

Zoomeinstellung

Zoombesturing

1. If you have external devices such as sensors and alarms, connect them to the

general I/O terminal block.

Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie

eine Verbindung mit der Allgemeinen E/A Anschlussleiste her.

Als u beschikt over externe apparaten, zoals sensoren en alarmsignalen, sluit u

deze aan op het algemene I/O-terminalblok.

2. Connect the camera to a switch via Ethernet cable.

Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an.

Verbind de camera via een Ethernetkabel met een switch.

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

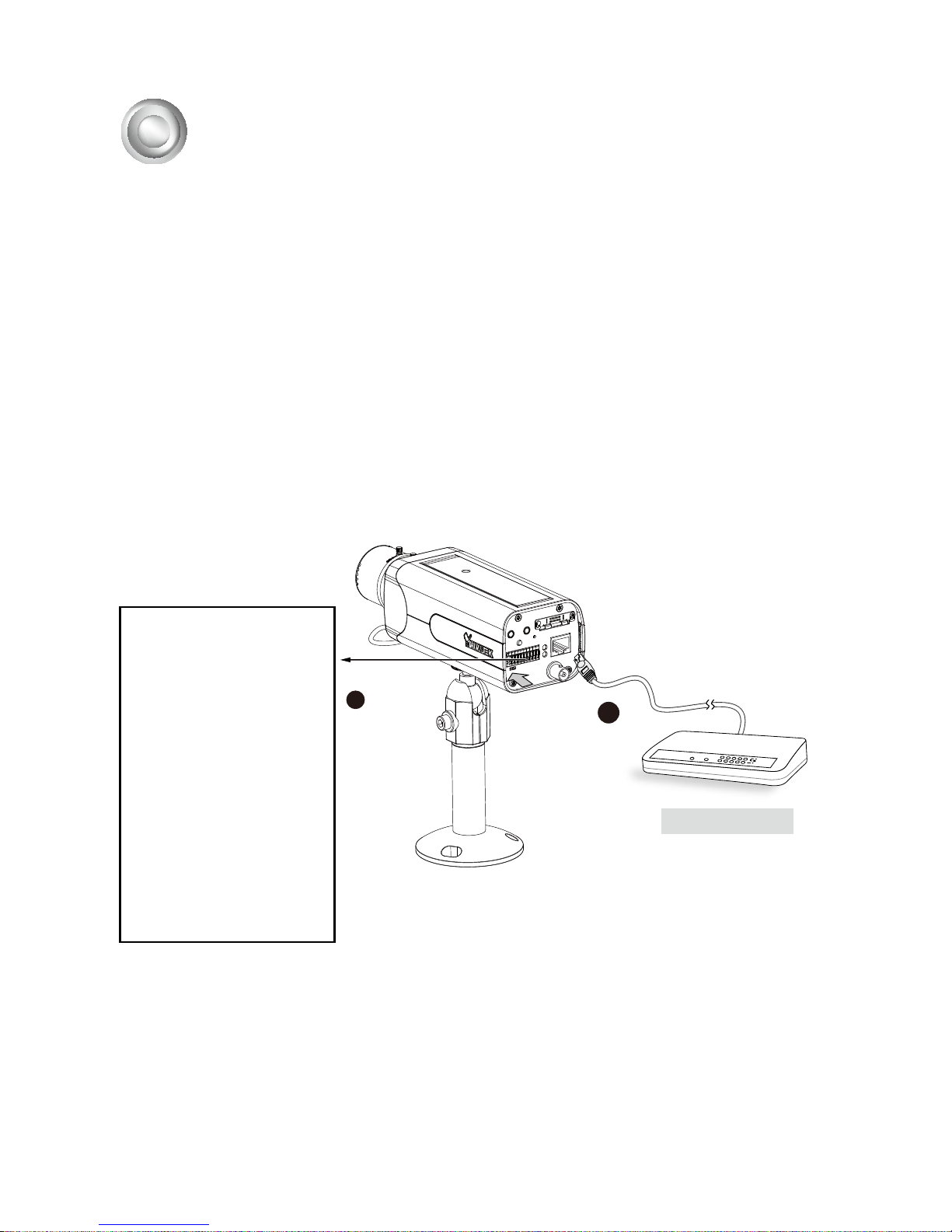

4Network Deployment / Netzwerkverwendung /

Netwerk inrichten

1. DO+

2. DO-

3. DI1+

4. DI2+

5. DI3+

6. DI- (common GND) /

DI- (normal GND) / DI-

(algemene aarding)

7. RS485-

8: RS485+

9. AC/DC pw / AC/DC

pw / Wisselstroom/

gelijkstroomvoorziening

10. AC/DC pw / AC/DC

pw / Wisselstroom/

gelijkstroomvoorziening

PoE Switch

PoE-switch

Pins 9 and 10 are for 12V DC and 24V AC input.

Pins 9 und 10 sind für 12V DC und 24V AC Eingang.

Pinnen 9 en 10 zijn bestemd voor 12 V gelijkstroom

en 24 V wisselstroom ingang.

English

Deutsch

Nederlands

5Assigning an IP Address / IP-Adresse zuweisen /

Een ip-adres toekennen

1. Install the “Installation Wizard 2.”

Installieren Sie den “Installationsassistenten 2”.

Installeer de “Installation Wizard 2.”

2. The program will search for VIVOTEK Video Receivers, Video Servers, and Network

Cameras on the same LAN.

Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder

Netzwerkkameras in demselben LAN.

Het programma zoekt videoreceivers, videoservers en Netwerk Camera's van

VIVOTEK op hetzelfde lan.

3. Double-click on the camera's MAC address to open a browser management session

with the camera.

Klicken Sie doppelt auf die MAC-Adresse, um eine Verwaltungssitzung mit der

Netzwerkkamera im Browser zu öffnen.

Dubbelklik op het MAC-adres van de camera om een browserbeheersessie met de

camera te openen.

4. Unscrew the zoom controller to adjust the zoom factor. Upon completion, tighten the

zoom controller.

Zum Anpassen der Vergrößerung (Zoom) lösen Sie die Zoomeinstellung. Nach der

Einstellung ziehen Sie die Zoomeinstellung wieder an.

Schroef de zoombesturing los om de zoomfactor aan te passen. Als u klaar bent,

draait u de zoombesturing vast.

5. Unscrew the focus controller to adjust the focus range. Upon completion, tighten the

focus controller.

Zum Anpassen des Fokus (Schärfe) lösen Sie die Fokuseinstellung. Nach der Ein-

stellung ziehen Sie die Fokuseinstellung wieder an.

Draai de focusbesturing los om het focusbereik aan te passen. Als u klaar bent, draait

u de focusbesturing vast.

∞

When choosing the lens for your camera, please notice the specications as below.

Achten Sie bitte auf die unten stehenden Spezikationen, wenn Sie das Objektiv für Ihre

Kamera auswählen.

Als u een lens voor de camera kiest, houdt u onderstaande specicaties in acht.

The screw mount (distance A-C) must be shorter than 5.2mm; in case that the bottom

of screw mount may hit the IR Cut Filter.

Die Schraubenhalterung (Abstand A-C) muss kürzer als 5,2mm sein, falls die

Unterseite der Schraubenhalterung den IR Sperrlter trifft.

De schroefbevestiging (afstand A-C) moet korter zijn dan 5,2 mm, omdat anders de

onderkant van de schroefbevestiging het infraroodlter kan raken.

A C

Note: / Hinweis: / Opmerking:

625023800G_QIG, IP83x5EH,V1.0_20140105.indd 80 2014/1/10 下午 02:01:40
