Vivotek IP7160 Manual de usuario

Česky

V takovém případěkontaktujte

distributora.

Chraňte síťovou kameru před vodou.

Když se síťová kamera namočí,

okamžitěji vypněte.

Informace o provozní teplotě

naleznete v uživatelské příručce.

Když bude ze síťové kamery

vycházet kouřnebo neobvyklý

zápach, okamžitěji vypněte.

Neumisťujte síťovou kameru do

blízkosti zdrojůtepla, například

televizoru nebo trouby.

Chraňte síťovou kameru před

přímým slunečním světlem.

Neumisťujte síťovou kameru do

prostředí s vysokou vlhkostí.

V takovém případěkontaktujte

distributora..

Upozornění před instalací

Neumisťujte síťovou kameru na

nestabilní povrchy.

Nedotýkejte se síťové kamery za

bouřky.

Nerozebírejte síťovou kameru. Nenechte síťovou kameru spadnout.

Nevkládejte do síťové kamery žádné

předměty, například jehly.

Česky

Stojan kamery

IP7160

Imbusový klíč

Napájecí adaptér

Stručná instalační příručka /

Záruční karta

CD se softwarem

1Obsah balení

100

Konektor pro napájecí

kabel

Ethernet 10/100

Konektor RJ45

Zasazené tlačítko

reset

Obecný vstup/výstup

Svorkovnice

Zvukový výstup

Přepínačexterního/interního mikrofonu

Vstup pro mikrofon

Přední panel

Zadní panel

2Fyzický popis

Vestavěný mikrofon

Stavová kontrolka

Patice pro kartu SD/

SDHC

Objektiv

101

Česky

Další podrobnosti o instalaci naleznete v uživatelské příručce objektivu

v balení objektivu.

Obecné připojení (bez PoE)

1. Pokud máte externí zařízení, například snímače a alarmy, zajistěte připojení k

svorkovnici s obecným vstupem/výstupem.

2. Připojte kameru k přepínači ethernetovým kabelem.

3. Zapojte napájecí kabel ze síťové kamery do elektrické zásuvky.

POWER COLLISION

LINK

RECEI VE

PARTITION

12345

3Vytvoření sítě

Ethernetový

přepínač

1: napájení +12V

2: digitální výstup

3: digitální vstup

4: uzemnění

102

Power over Ethernet (PoE)

Při používání přepínače nepodporujícího technologii PoE

Při připojení síťové kamery k přepínači nepodporujícímu technologii PoE použijte

PoE injektor (volitelný).

POWER COLLI SION

LINK

RECEIV E

PARTITION

12345

Přepínačnepodporující

technologii PoE

PoE injektor

(volitelný)

Při používání přepínače podporujícího technologii PoE

Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes

jeden ethernetový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k

přepínači podporujícímu technologii PoE podle následující ilustrace.

POWER COLLISION

LINK

RECEI VE

PARTITION

12345

PřepínačPoE

103

Česky

0002D1730202

00-02-D1-73-02-02 192.168.5.151 IP7160

Installation

Wizard 2

IW2

4Přiřazení IP adresy

1. Nainstalujte průvodce „Installation Wizard 2“ z adresáře softwarových nástrojůna

disku CD se softwarem.

2. Program provede analýzu síťového prostředí. Po skončení analýzy sítěpokračujte s

programem klepnutím na tlačítko „Next“ (Další).

3. Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné

síti LAN.

4. Po skončení hledání se zobrazí hlavní okno instalačního programu. Klepněte na

adresu MAC, která odpovídá adrese uvedené na boku objektivu kamery nebo

sériovému číslu na štítku, a připojte se pomocí aplikace Internet Explorer k síťové

kameře.

Network Camera

Model No: IP7160

Made in Taiwan

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:

(1)This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

Pat. 6,930,709

MAC:0002D1730202

RoHS

104

Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD

se softwarem.

Připraveno k použití

1. K síťové kameře se můžete připojit přes Internet.

2. Živé video můžete získat přes webové prohlížeče nebo záznamový software.

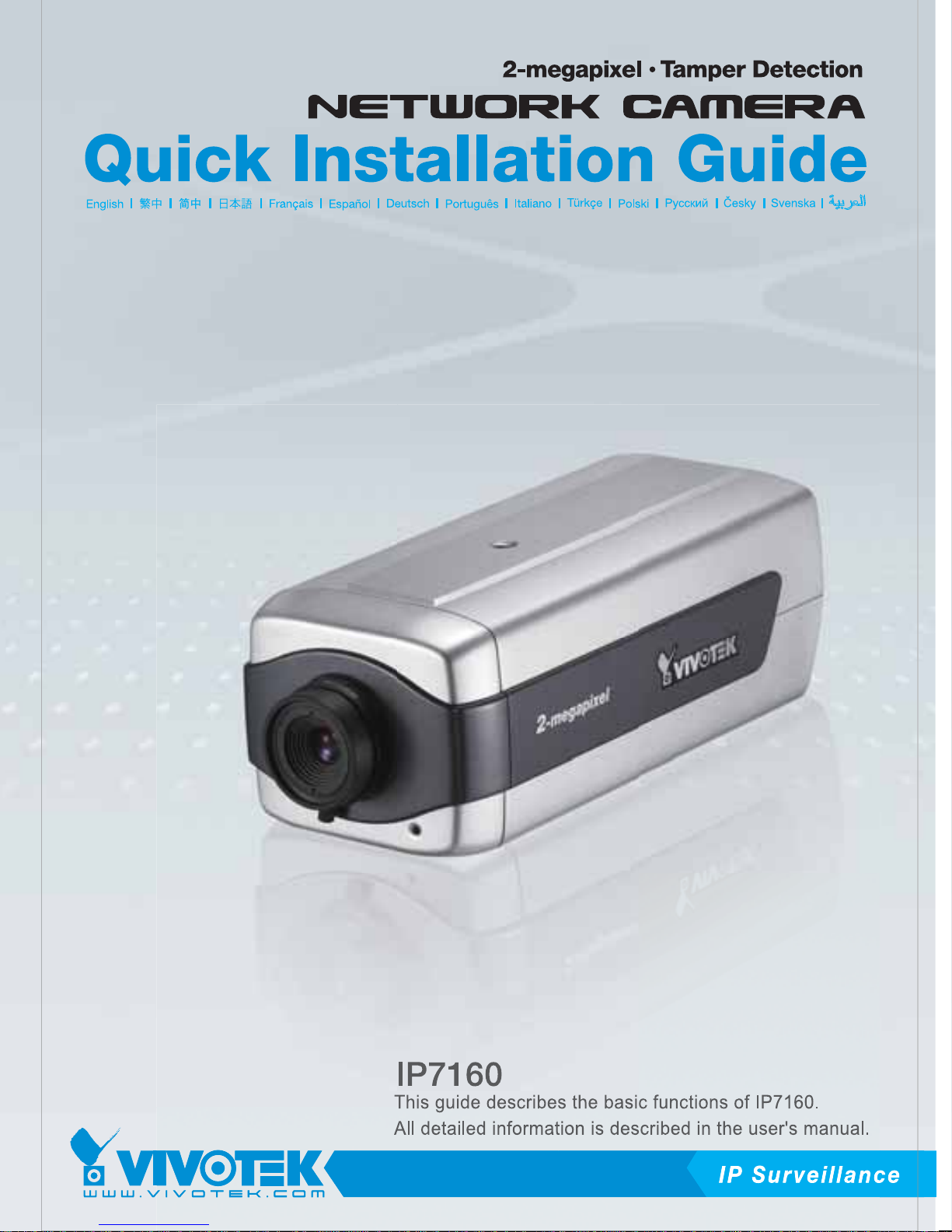

Quick Installation Guide

IP Surveillance

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

P/N: 625008400G Ver.1.01

This guide describes the basic functions of IP7160.

All detailed information is described in the user's manual.

IP7160

2-megapixel • Tamper Detection

des

ribe

ion

fIP

orm

bed

user
