Vivotek FE8173 Manual de usuario

Quick Installation Guide

3MP • 360° Surround View • PoE

All specications are subject to change without notice.

P/N:625021401G Rev.: 1.1

FE8173 Fixed Dome

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Dutch

Indonesia

CZ - 109

Česky

Upozornění před instalací

Pokud bude ze síťové kamery

vycházet kouř nebo neobvyklý

zápach, okamžitě ji vypněte.

Neumisťujte síťovou kameru na

nestabilní povrchy.

Nevkládejte do síťové kamery

žádné ostré či malé předměty.

Informace o provozní teplotě

naleznete v uživatelské

příručce.

Nedotýkejte se síťové kamery

za bouřky.

Nenechte síťovou kameru

spadnout.

Obsah balení

FE8173

Samolepící šablony

Šrouby / Hmoždinky / Vázací pásky

Stručná instalační příručka /

Záruční karta

CD se softwarem

Kabely pro napájení a zapojení

vstupu a výstupu

CZ - 110

Fyzický popis

Vnitřní pohled

Hlava kolíku (J7)

Pružinový kontakt

(A)

Objektiv

Podložka pro interní mikrofon (B)

Hlava kolíku

(J6)

Zásuvka Ethernet 10/100 RJ45

Slot na karty MicroSD/SDHC/SDXC

Tlačítko reset

Stavové kontrolky

Výřez na kabeláž

CZ - 111

Česky

083236

Vnější pohled

Vestavěný mikrofon

Kupolový kryt

Než budete instalovat kameru,

poznamenejte si MAC adresu.

DŮLEŽITÉ:

Instalace hardwaru

Uvolňovací

tlačítko

Nejprve sejměte kopulový kryt kamery tak, že stiskněte tlačítko pro uvolnění krytu. Pokud nejde kryt

sejmout snadno, při stisku tlačítka tlačte na protilehlou stranu krytu. Pro instalaci na zeď nebo strop

poté postupujte podle návodu níže.

Pokud plánujete ke kameře přivést kabeláž ze strany,

odejměte prosím gumovou posuvnou krytku z krytu ka-

mery.

Posuvná krytka

CZ - 112

Pokud váš spínač nepodporuje PoE, zapojte

dodané kabely pro napájení a vstup / výstup.

Připojte bílé konektory ke konektorům J6 a J7 na

kameře.

Kabely pro napájení a

vstup / výstup

Připojení ethernetového kabelu RJ45

Připojení kabeláže

Pokud potřebujete kabely do kamery přivést ze strany, pokračujte takto:

1. Připojte kabel pro Ethernet a kabely pro napájení a vstup / výstup. Síťový kabel není součástí

dodávky.

2. Použijte přiložené vázací pásky pro připevnění kabelů k základně kamery. Vložte vázací pásku do

vertikálního instalačního očka, které je umístěno na hraně výřezu na kabeláž.

3. Vytvořte mezeru mezi kabeláží a instalačním očkem. Upravte kabely tak, aby se při připojování

horního krytu nedostaly do cesty.

4. Odřízněte přebytečnou část vázací pásky.

Doporučuje se použít ethernetový kabel, který je bez krytky konektoru.

Pokud Vás kabel krytku má, odstraňte ji prosím.

Ethernet

Kabely pro napájení a

vstup / výstup

Vytvořte mezeru

mezi kabeláží a

instalačním očkem.

Krytka konektoru

Pokud povedete kabely skrz vyvrtaný

otvor ve zdi nebo stropě, jednoduše

protáhněte kabely skrz výřez na kabeláž.

CZ - 113

Česky

Montáž na strop nebo stěnu

1. Přilepte dodanou samolepicí instalační šablonu na zeď nebo strop.

2. Vyvrtejte do stropu nebo zdi otvory v místech naznačených na šabloně. Poté zatlučte do otvorů

dodané plastové hmoždinky.

3. (Volitelné) Na stropu/zdi vyvrtejte otvor pro kabely a kabely otvorem protáhněte.

4. Základnu kamery připevněte ke stropu/stěně pomocí tří dodaných šroubů.

Kameru lze také nainstalovat na instalační krabici dle standardu U.S.

4”. Kameru je možné slícovat s upevňovacími otvory na instalační kr-

abici. V případě tohoto způsobu montáže slícujte diagonální instalační

otvory s těmi na boxu.

POZNÁMKA:

CZ - 114

Slícujte výstupky na kopulovém krytu s příslušnými

otvory v základně kamery. Přitlačte kryt na základnu

kamery.

Před zatlačením krytu kamery se ujistěte, že kryt a

základna kamery jsou správně slícované. Kryt kamery

je uchycen pomocí zacvakávacího zajišťovacího mech-

anismu.

Připevněte horní kryt.

Jazýčky zajišťovacího

mechanismu

Kupolový kryt

Očka zajišťovacího

mechanismu

CZ - 115

Česky

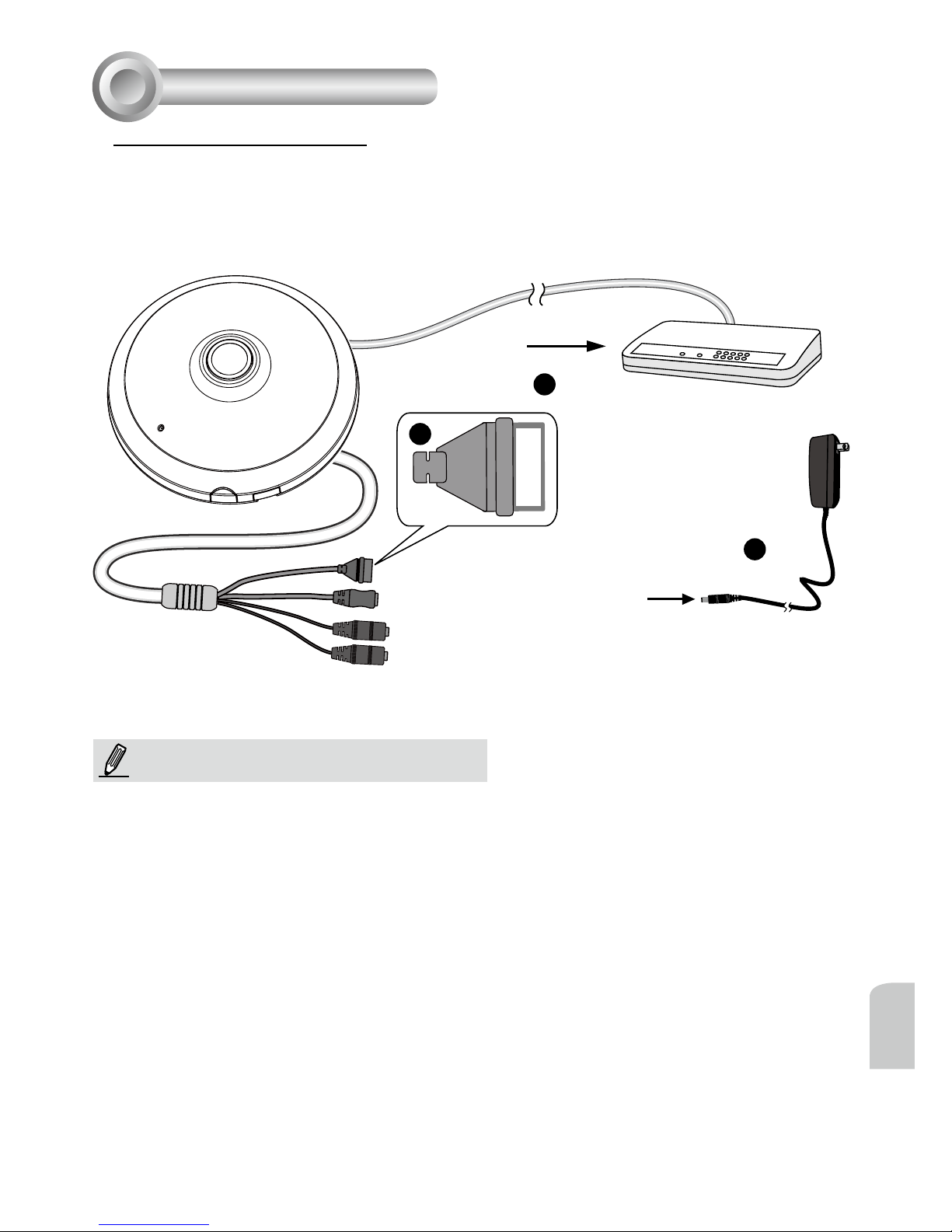

1. Připojte ethernetový kabel RJ45 ke spínači.

2. Připojte dodaný napájecí kabel ze síťové kamery do elektrické zásuvky.

3. Pokud máte externí zařízení, například snímače a alarmy, zajistěte připojení k svorkovnici obec-

ného vstupu a výstupu.

Obecné připojení (bez PoE)

Vytvoření sítě

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

+3V3

GND

Obecná svorkovnice vstupu a výstupu

Konektor pro napájecí kabel

(černý)

Vstup pro mikrofon (růžový)

Zvukový výstup (zelený)

+ 3V3: napájení 3,3 V DC

DO: digitální výstup

D I: digitální vstup

GND: uzemnění

POZNÁMKA:

Je-li preferováno napájení DC, musí splňovat O/P: 12 V

DC, 1.5 A min, L.P.S podle IEC 60950-1.

CZ - 116

Při připojení síťové kamery k přepínači nepodporujícímu technologii PoE použijte PoE injektor

(volitelný).

Při používání přepínače nepodporujícího technologii PoE

Power over Ethernet (PoE)

Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden ether-

netový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači podporujícímu

technologii PoE podle následující ilustrace.

Při používání přepínače podporujícího technologii PoE

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

Přepínač PoE

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoE injektor (vo-

litelný)

Přepínač nepodporující

technologii PoE

POZNÁMKA:

1. Toto zařízení má být zapojeno pouze do sítí PoE bez

zapojení do vedlejších sítí.

2. Při použití technologie PoE prosím použijte UL

certikované zařízení s PoE výstupem.

CZ - 117

Česky

1. Nainstalujte průvodce „Installation Wizard 2“ z adresáře softwarových nástrojů na disku CD se

softwarem.

2. Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte klepnutím na

tlačítko „Next“ (Další).

3. Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné síti LAN.

4. Po krátkém hledání se zobrazí hlavní instalační okno. Dvakrát klikněte na adresu MAC, která

odpovídá adrese vytištěné na štítku na kameře nebo sériovému číslu na obalu a otevřete okno

prohlížeče se síťovou kamerou.

Přiřazení IP adresy

1. Zobrazí se prohlížeč se síťovou kamerou, jak je zobrazeno dole.

2. Z kamery lze sledovat živé video. Rovněž můžete z instalačního CD nainstalovat 32kanálový

software pro nahrávání více kamer. Podrobnosti týkající se instalace viz související dokumenty.

Připraveno k použití

Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD se

softwarem.

POZNÁMKA:

Pokud se setkáte s problémy při zobrazení živého obrazu nebo s ovládacími prvky doplňku, můžete

zkusit ručně odstranit doplňky, které mohou být nainstalovány ve Vašem počítači. Smažte následující

adresář: C:\Program Files (x86)\Camera Stream Controller.
