CZ - 73

Česky

 Kdyžbudezesíťovékameryvycházet

kouřneboneobvyklýzápach,okamžitěji

vypněte.

 Neumisťujtesíťovoukamerunanestabilní

povrchy.

 Nevkládejtedosíťovékameryžádné

předměty,napříkladjehly.

CC8130

 Stručnáinstalačnípříručka/Záručníkarta

 Chraňtesíťovývideorekordérpředvodou.

Kdyžsesíťovákameranamočí,okamžitě

jejvypněte.

 Nedotýkejtesesíťovékameryzabouřky.

 Neumisťujtesíťovoukamerudoprostředí

s vysokou vlhkostí.

 Šrouby/Upevňovacídržák

CD se softwarem

Upozorněnípředinstalací

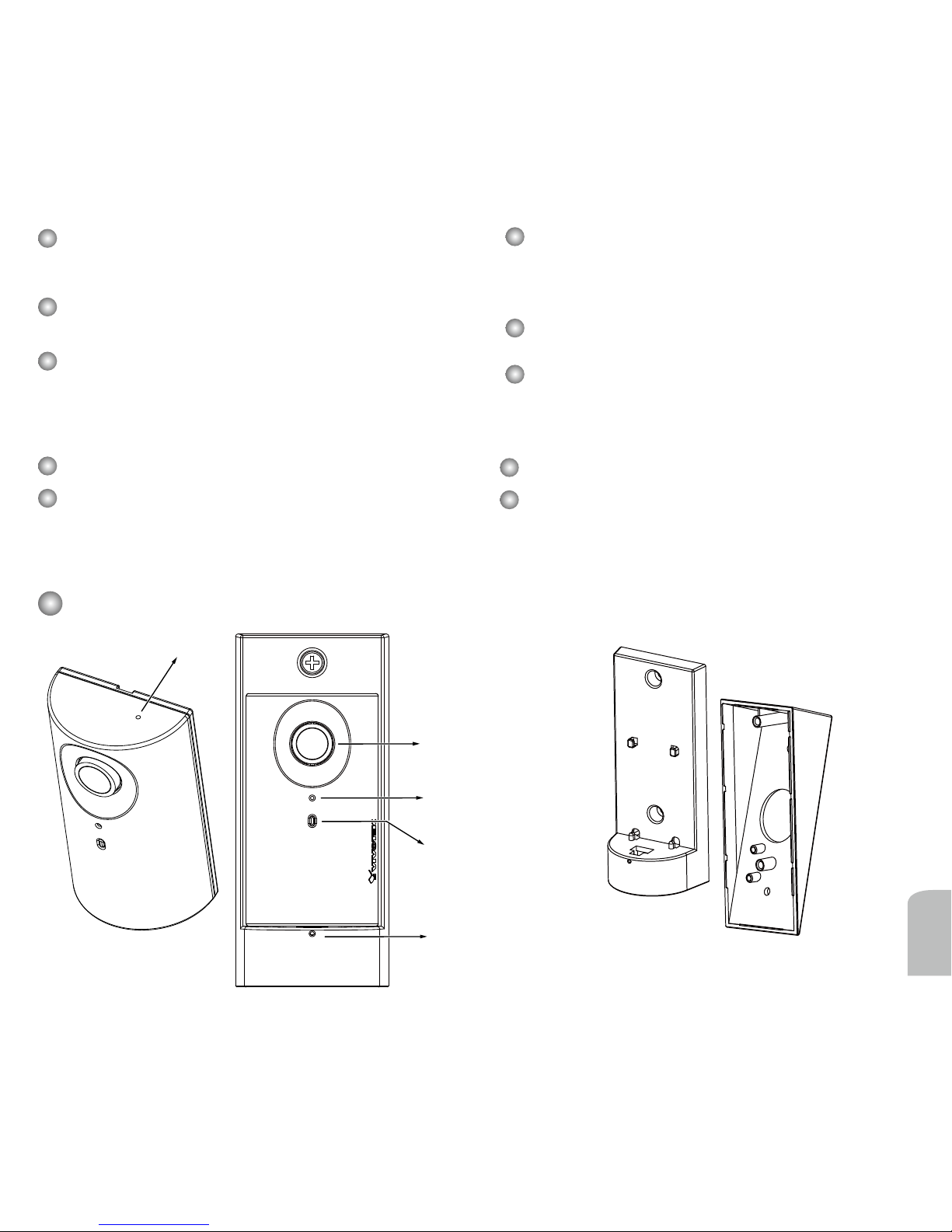

1. Obsah balení

Tlačítko reset

Mikrofon

Objektiv

LED

Tlačítko pro uvolnění

konektoru RJ-45

Držák kamery

2.Fyzickýpopis

Venkovní pohled

CZ - 74

Sledovací úhly kamery

Vertikálně:

100º Horizontálně:

180º

Horní pohled

Boční pohled

3. Vlastnosti

1.6~1.8m

Kamera je navržena pro snímání lidské činnosti v

blízkém polokulovém záběru. Je vhodná například

pro pokladny nebo bankovní přepážky. Vzhledem

k optickým vlastnostem objektivů s velmi širokým

úhlem záběru se kvalita obrazu snižuje v závislosti na

vzdálenosti objektu od kamery. Proto je doporučeno

nainstalovat kameru 3 metry od oblasti zájmu nebo

blíže. Středová oblast snímaného obrazu by také měla

korespodovat s cílem zájmu, např. lidskými tvářemi.

Umístěníkamery

Rozpoznání

Povšimnutí

Naklápěcí držák 15°

CZ - 75

Česky

Kulatý kabel

Plochý kabel

4. Instalace hardwaru

Připojeníethernetovéhokabelu

1. Protáhněte Vás ethernetový kabel

otvorem ve spodní části držáku

kamery.

2. Pokud používáte kulatý kabel: po

vložení konektoru RJ-45 použijte šroub

s podložkou pro fixování konektoru ke

spodní částy krytu.

Pokud používáte plochý kabel:

prostrčte kabel otvorem a připojte do

kamery.

Ochrana konektoru

DŮLEŽITÉ:

před instalací kamery si poznamenejte její

MAC adresu.

POZNÁMKA:

je doporučeno použít ethernetový kabel bez ochrany

konektoru. Pokud Váš kabel ochranu má, odstraňte

ji prosím.

POZNÁMKA:

Kameru odpojíte tak, že odšroubujete šrouby z dolní

části a zasunutím narovnané kancelářské sponky

do uvolňovacího tlačítka stisknete páčku koncovky

RJ-45.

CZ - 76

Montážsíťovékamery-Nástěnnýzávěs

1. Kameru můžete nainstalovat na svislou plochu pomocí šroubu zašroubovaných do otvorů podle

obrázku níže.

2. Držák můžete také nainstalovat do pomocné skříně 4” x 2” (jako zásuvku nebo zásuvku se

spínačem).

3. Další možností je použít naklápěcí držák 15° tak, aby kamera mohla být nainstalována do polohy,

ve které může mít dobrý přehled o okolí. Upevněte držák do pomocné skříně a zajistěte montážní

držák. Kabel můžete vést otvorem uprostřed.

4. Upevněte pryžovou těsnicí podložku ke spodní straně držáku.

5. Namontujte kameru. Nezapomeňte řádně připojit konektor RJ-45.

12 3

Naklápěcí držák 15°

CZ - 77

Česky

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

Power over Ethernet (PoE)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

Přepínač PoE

Přepínač nepodporující

technologii PoE

PoE injektor

(volitelný)

PřipoužívánípřepínačepodporujícíhotechnologiiPoE

Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden

ethernetový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači

podporujícímu technologii PoE podle následující ilustrace.

PřipoužívánípřepínačenepodporujícíhotechnologiiPoE

Při připojení síťové kamery k přepínači nepodporujícímu technologii PoE použijte PoE injektor

(volitelný).

5.Vytvořenísítě

CZ - 78

1. Nainstalujte průvodce „Installation Wizard 2“ z adresáře

softwarových nástrojů na disku CD se softwarem.

2. Program provede analýzu síťového prostředí. Po skončení

analýzy sítě pokračujte s programem klepnutím na tlačítko „Next“

(Další).

3. Program vyhledá video přijímače, video servery a síťové kamery

VIVOTEK ve stejné síti LAN.

4. Po krátkém hledání se zobrazí hlavní instalační okno. Dvakrát

klikněte na adresu MAC, která odpovídá adrese vytištěné na

štítku na kameře nebo sériovému číslu na obalu a otevřete relaci

Síťová kamera.

0002D10766AD

172.16.7.13 PZ71X2

CC8130

Další podrobnosti o instalaci naleznete v uživatelské

příručce na disku CD se softwarem.

1. Měl by se zobrazit prohlížeč se síťovou kamerou,

jak je zobrazeno níže.

2. Z kamery byste měli sledovat živé video.

Rovněž můžete z instalačního CD nainstalovat

32kanálový software pro nahrávání pro vice kamer.

Podrobnosti týkající se instalace viz související

dokumenty.

6.PřiřazeníIPadresy

7.Připravenokpoužití
