Vivotek PZ7111 Manual de usuario
P/N: 625006701G Ver.1.1
PT - 71
Português
Contacte o distribuidor sempre que
aconteçam casos destes.
Mantenha a câmara de rede
afastada da água. Se a câmara
de rede se molhar, desligue-a
imediatamente.
Consulte o manual do utilizador
para obter informações sobre a
temperatura de funcionamento.
Desligue a Câmara de Rede se vir
fumo ou sentir cheiros estranhos.
Não coloque a câmara de rede
próximo de fontes de calor como,
por exemplo, um televisor ou um
forno.
Mantenha a câmara de rede
afastada da luz solar directa.
Não utilize a câmara de rede em
locais onde haja muita humidade.
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Contacte o distribuidor sempre que
aconteçam casos destes.

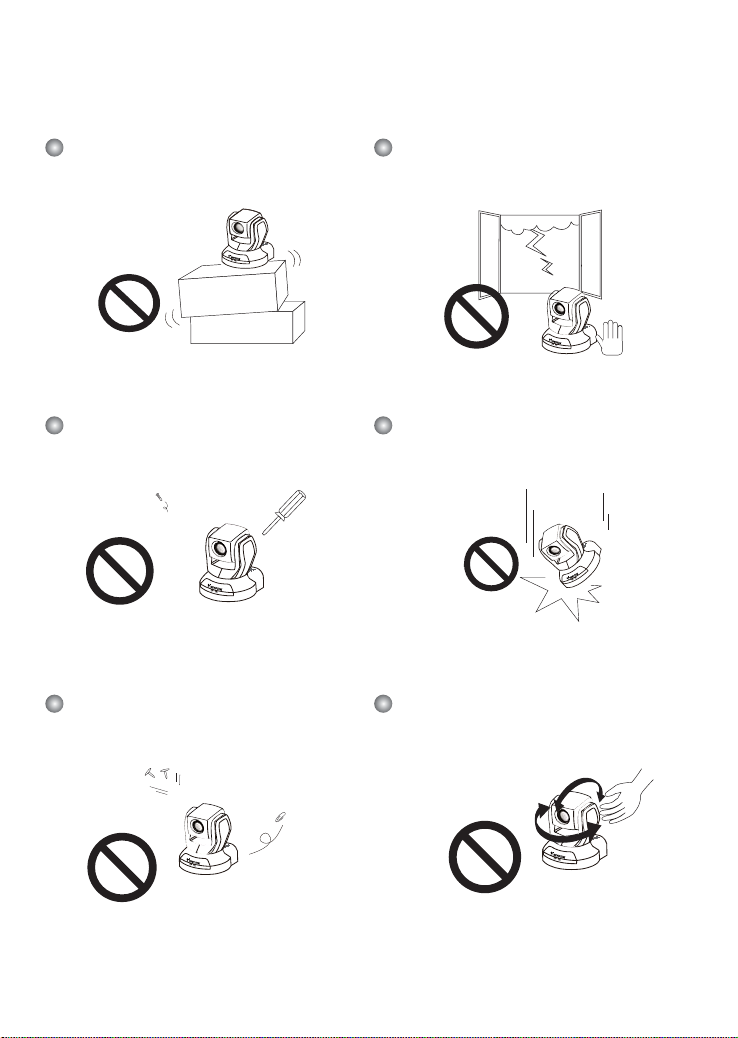

Aviso antes da instalação
PT - 72
Não coloque a Câmara de Rede em
superfícies instáveis.
Não toque na Câmara de Rede
quando houver trovoada.
Não desmonte a câmara de rede. Não deixe cair a Câmara de Rede.
Não introduza nenhum objecto
dentro da Câmara de Rede, como
agulhas.
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Não rode nem incline a Câmara de
Rede manualmente, com a corrente
eléctrica ligada.
Activity
Power/MIC
PT - 73
Português
Antena
(apenas para o PZ7112 /
PZ7122)
Parafusos
PZ7111 / PZ7121/
PZ7112 / PZ7122
Cabo A/V
Adaptador de corrente
Guia de Instalação Rápida /
Cartão de garantia
CD do software
Activity
Power/MIC
Suportes de montagem no tecto
Verifique o conteúdo da embalagem
1
PT - 74
Painel frontal
Painel traseiro
Activity
Power/MIC
Microfone incorporado
LED de estado
Lente
Botão de reposição
recolhido
Comutador para
microfone externo /
interno
Saída AV
Antena
(apenas para o PZ7112
/ PZ7122)
Descrição física
2
Ficha RJ45 10/100
para Ethernet
Bloco de terminal
E/S geral
Entrada de microfone
Ficha de tomada de
corrente
ee
AV
PT - 75
Português
2
Montar a Câmara de Rede
1. Monte o suporte de montagem A na Câmara de Rede e fixe-o com dois
pequenos parafusos.
2. Com a máquina de furar, faça 3 pequenos furos no tecto; com a ajuda do
martelo, insira as buchas de plástico nos furos.
3. Aperte o suporte de montagem B com três parafusos.
4. Faça deslizar a Câmara de Rede no suporte de montagem B.
5. Aperte os suportes de montagem A e B com um pequeno parafuso.
2
3
4
1
A B
5
Instalacao de Hardware
3
PT - 76
Ligação Geral (sem PoE)
1. Se possuir dispositivos externos tais como sensores e alarmes, faça a ligação da E/S
geral ao bloco terminal.
2. Ligue a câmara a um hub utilizando o cabo Ethernet.
3. Ligue o cabo de corrente da Câmara de Rede a uma tomada de parede.
ee
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
2
3
Switch de Ethernet
Utilização da Rede
4
1
1: Corrente
2: Saída Digital
3: Entrada Digital
4: Terra
PT - 77
Português

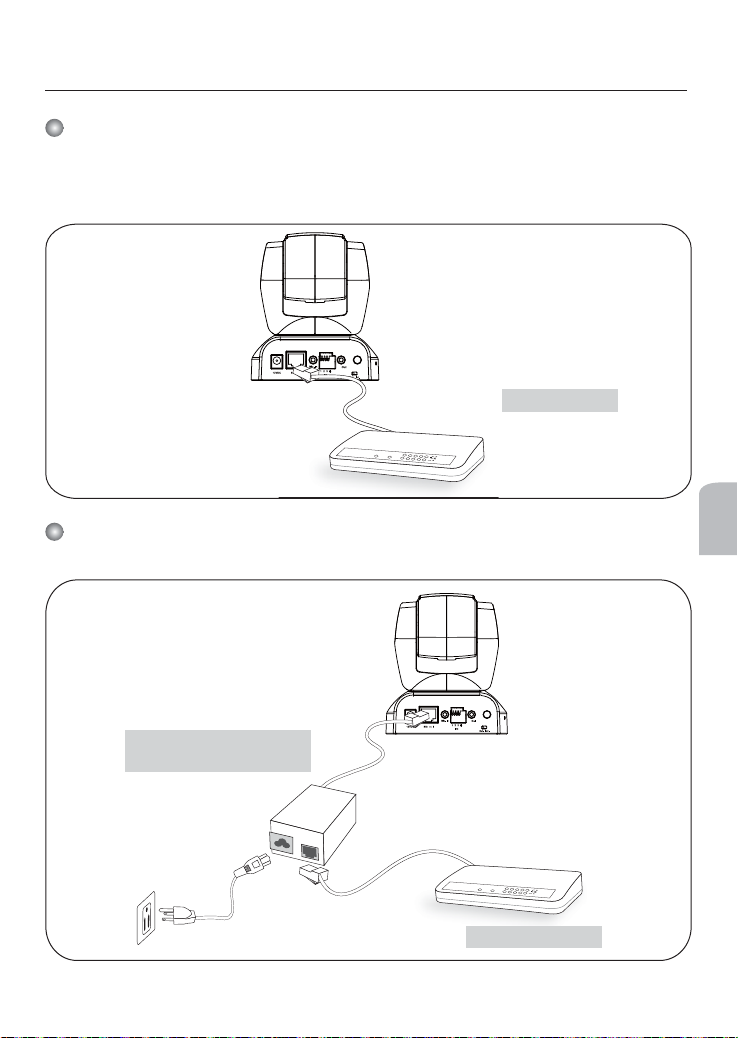

Alimentação através da Ethernet (Power over Ethernet - PoE)
ee
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
Switch de PoE
ee
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
Quando utilizar um switch não PoE
Utilize um injector de corrente PoE (opcional) para ligar a câmara e o switch não PoE.
Injector de corrente PoE
(opcional)
Quando utilizar um switch activado por PoE
A câmara é compatível com PoE, permitindo a transmissão de emergia e de dados
através de um único cabo de Ethernet. Consulte a ilustração seguinte para ligar a
câmara a um switch activado por PoE, através de um cabo de Ethernet.
Switch não PoE
PT - 78
0002D10766AD
RoHS
Network Camera
PZ7112
1. Execute o “Assistente de instalação 2” que se encontra no directório Utilitários de Soft-
ware no CD de software.
2. O programa procederá à análise do seu ambiente de rede. Após a análise da rede,
clique no botão “Next” (“Seguinte”) para continuar o programa.
3. O programa procurará os Dispositivos de Rede VIVOTEK no mesmo LAN.
4. Após pesquisar, irá surgir a janela de instalação principal. Clique no endereço MAC que
corresponde ao afixado na parte inferior do dispositivo para ligar o Internet Explorer à
câmara de rede.
0002D10766AD
172.16.7.13 PZ71X2
Installation
Wizard 2
IW2
Atribuição de um endereço de IP
5
PT - 79
Português
Para outras opções de configuração, consulte o Manual do Utilizador no
CD do software.
Pronto a Utilizar
6
1. Aceder à Câmara de Rede através da Internet.
2. Disponibilizar vídeo em tempo real através de navegadores de Internet ou software de
gravação.
