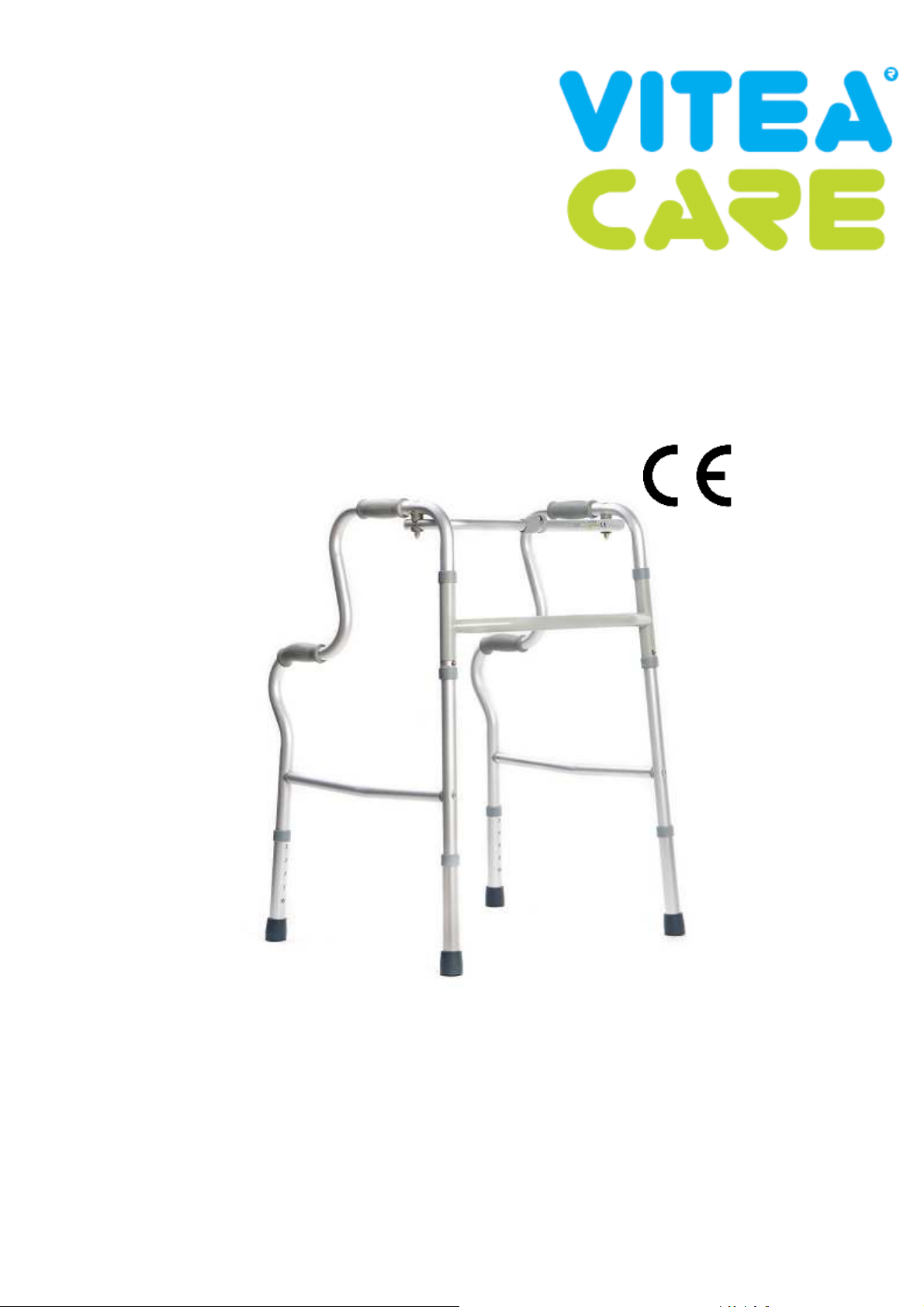

Vitea Care WAVE Manual de usuario

INSTRUKCJA UŻYTKOWNIKA

WAVE BALKONIK UŁATWIAJĄCY CHODZENIE

VCBP0032

Wydanie MG 01.2016

USER’S MANUAL

WAVE WALKER H4 <H4SS>

VCBP0032

Edition MG 01.2016

Spis treści

1. Wstęp / Introduction ........................................................................................................................ 3

2. Zastosowanie / Use .......................................................................................................................... 4

3. Przeciwwskazania / Contraindications ............................................................................................ 4

4. Użytkowanie / Usage ....................................................................................................................... 4

5. Bezpieczeństwo użytkowania / Safety of use ................................................................................. 5

6. Czynności obsługi i konserwacji / Everyday use and maintenance ................................................ 6

7. Parametry techniczne / Technical parameters ................................................................................. 9

8. Symbole / Symbols .......................................................................................................................... 9

9. Dane teleadresowe Contact details ................................................................................................ 10

PRZED UŻYCIEM PRZECZYTAJ

UWAŻNIE CAŁĄINSTRUKCJĘPLEASE READ CAREFULLY BEFORE

USING WHOLE OF INSTRUCTIONS

Wstęp / Introduction

Dziękujemy Państwu za wybranie naszego

produktu. Jesteśmy głęboko przekonani że spełni

Państwa oczekiwania. Prosimy o zapoznanie się

z tym dokumentem przed pierwszym

użytkowaniem. Niniejsza instrukcja przekazana

jest w celu przedstawienia niezbędnych

informacji dotyczących bezpiecznego

korzystania z urządzenia. Prawidłowe

zastosowanie siędo zaleceńznacząco przyczyni

siędo przedłużenia trwałości i estetyki wyrobu.

Pragniemy zaznaczyćże na bieżąco staramy się

poprawiaćjakość naszych produktów, co może

skutkowaćdrobnymi zmianami które nie są

zawarte w instrukcji.

Thank you for choosing our product. We are

deeply convinced that it will meet your

expectations. Please read this document before

first use. This manual is passed in order to

provide the necessary information for the safe

use of the device. The correct application of the

recommendations will contribute significantly to

extend the durability and aesthetics of the

product. We want to emphasise that constantly

we are trying to improve the quality of our

products, which may result in minor changes that

are not included in the manual.

2. Opis produktu / Description of product

Ilustracja / Illustration 1.

1. Rączki

2. Aluminiowa rama nośna

3. Rama wzmacniająca

4. Teleskopowa regulacja wysokości

5. Przycisk składania balkonika

6. Wzmocnienie przednie

7. Nóżki zakończone gumowymi

zabezpieczeniami antypoślizgowymi.

1. Handle

2. The aluminum support frame

3. The reinforcing frame

4. The telescopic height adjustment

5. Submission button of a walker

6. The reinforcing frame

7. Legs finished with non-slip rubber

protection.

Zastosowanie / Use

Balkonik rehabilitacyjny przeznaczony jest dla

osób niepełnosprawnych, ze schorzeniami

narządu ruchu. Może byćwykorzystywany do

pionizacji, obciążania kończyn dolnych, nauki

chodzenia.

Walking aid designed for disabled people for

those with locomotor disorders.

Ideal for rehabilitation process and physiotherapy

(verticalization, lower limb relief).

Przeciwwskazania / Contraindications

Przeciwwskazania do pionizacji

Urazy kończyn górnych uniemożliwiające

wspieranie sięna balkoniku

Contraindications to the upright position, injuries

and dysfunctions of upper limbs preventing the

patient from supporting themselves.

Użytkowanie / Usage

•

Produkt pakowany jest w pozycji

złożonej.

•Po wyjęciu z opakowania należy

sprawdzićczy zawiera ono wszystkie

części zgodnie z wykazem elementów

zamieszczonym powyżej.

•Należy upewnićsię, że wszystkie

elementy nie posiadająwidocznych

uszkodzeńmechanicznych. W przypadku

wątpliwości należy skontaktowaćsię

z wytwórcą.

•

The product is packed In folded position.

•After unpacking the package, check if it

contains all parts in accordance with the

list of elements set out above.

•Ensure that all components have no

visible damage. If any doubts, please

contact the manufacturer

Ilustracja/ Illustration 2. Ilustracja/ Illustration 3.

•

Aby go rozłożyćnależy rozchylićramy

nośne do pozycji którąprzestawia

Ilustracja 3. (do momentu usłyszenia

kliknięcia zatrzasku).

•

In order to unfold the walker, should

leaning its sides maximally outside till

the moment of latching the blockade.

(Illustration 3.)

•

Dla łatwego przechowywania

i transportu, balkonik można złożyć.

•W tym celu jeżeli zablokowana jest

funkcja krocząca oraz składanie

balkonika należy jąodblokować,

przekładając bolce blokady funkcji

kroczącej balkonika na wzmocnienie

przednie.

•

For easy storage and transport, the

walker can be folded.

•To do that, should put lock pin moving

function on the reinforcing frame.

•Than push the submission button placed

on the frame and fold side frames.

•Release submission button. Walker

should be folded to position shown on

the Illustration 2.

•

Następnie należy przycisnąć przycisk

składania balkonika, chwilęgo

przytrzymując zacząć składaćramę

nośnąbalkonika.

•Po rozpoczęciu składania, można

zwolnićprzycisk składania balonika

i kontynuowaćskładanie ram nośnych

do pozycji przedstawionej na ilustracji 2.

•Następnie można przenieść balkonik

trzymając go za ramy boczne.

•

Walker can be moved, holding by side

frames.

Bezpieczeństwo użytkowania / Safety of use

OSTRZEŻENIE! / WARNING!

a) Przed rozpoczęciem użytkowania

balkonika należy zapoznaćsięz niniejsza

instrukcjąobsługi i zachowaćjąna

przyszłość.

b) Użytkowanie balkonika na podłożu nie

dającym pewnego oparcia, tj. mokrym,

oblodzonym, tłustym, silnie

zapiaszczonym jest niedopuszczalne ze

względu na ryzyko upadku.

c) Balkonik przeznaczony jest do

użytkowania na równych powierzchniach

o nachyleniu nieprzekraczającym 5%.

d) Należy przed każdym użytkowaniem,

-wykonaćprzegląd wizualny

wszystkich elementów

konstrukcyjnych wyrobu w tym:

- dokładnie sprawdzićstabilność i stan

ramy nośnej

e) Nie używaćbalkonika w przypadku

stwierdzenia jakichkolwiek widocznych

lub wyczuwalnych uszkodzeń(np.

pęknięcie ramy) gdyżgrozi to

wypadkiem.

f) Balkonik przeznaczona jest dla

użytkowników o maksymalnej wadze

110 kg.

g) Balkonik służy tylko do wspierania się

na nim dla jednego użytkownika,

zabrania sięstawania na balkoniku.

h) Nie pozostawiaćbalkonika w

bezpośrednim pobliżu otwartego źródła

ognia.

a) Before using the walker, refer to this

manual and keep it for future reference.

b) Use of the product on the icy, wet,

greasy, strongly gritty surfaces is

unacceptable - it creates a risk of falling.

c) The walker should be used on even

surfaces at an incline less than 5%.

d) Before each use of this product:

-Perform visual inspection of all structural

components of the product,

-Carefully check the stability and

condition of the support frame.

e) Do not use the walker in the event of any

visible or perceptible damage (e.g. cracks

in the frame). It may cause an accident.

f) The walker is designed for users with a

maximum weight of 110 kg.

g) The walker is design to support one

person, climbing and standing on the

walker is strictly forbidden.

h) Do not leave the walker close to open

sources of fire.

i) Be aware that the surface temperature of

the upholstery and the frame parts may

be increased after exposure to the sun or

other heat source. Furthermore, with low

temperatures there is a danger of

overcooling metal parts of walker. It

may cause burns or frostbite parts of the

body.

j) It is inacceptable to use the walker after

discovering any visible or detectable

damages (e.g. broken frame) as it may

lead to accident.

i) Należy pamiętać, że temperatura

powierzchniowa uchwytów oraz

elementów ramy może wzrosnąć po

wystawieniu na działanie słońca lub

innego źródła ciepła, natomiast w niskich

temperaturach zachodzi niebezpieczeństwo

bardzo dużego wychłodzenia części

metalowych balkonika. To może być

przyczynąoparzenia lub odmrożenia

części ciała.

j) Nie używaćbalkonika w przypadku

stwierdzenia jakichkolwiek widocznych

lub wyczuwalnych uszkodzeń(np.

pęknięcie ramy), gdyżgrozi to

wypadkiem.

k)Wszelkie naprawy należy powierzyć

wykwalifikowanemu personelowi

wytwórcy.

l) Nie należy przekraczaćmaksymalnego

poziomu wysokości.

m) Należy trzymaćbalkonik obiema dłońmi

jednocześnie w kierunku poruszania się.

n)Należy sprawdzićczy blokada służąca do

składania i rozkładania balkonik działa

poprawnie

o)Wytwórca nie zaleca dokonywania

samodzielnych modyfikacji balkonika

zwłaszcza montowania dodatkowych kółek

ponieważbalkoniki nie sąwyposażone w

hamulce. Może to grozićupadkiem i

poważnymi urazami. Wytwórca nie ponosi

odpowiedzialności za takie działania.

p)Istnieje możliwości zakleszczenia palców

w obszarze składania ram balkonika.

k) All the repairs needs to be performed by

a skilled personnel.

l) Do not exceed the maximum height.

m) Keep walker with both hands

simultaneously, in the direction of

movement.

n) Make sure that the lock used to folding

and unfolding the walker is working

properly.

o) Manufacturer does not recommend

making any walker modifications on

their own, especially by assembling

additional wheels because product is not

equipped with brakes. It might cause a

fall or serious injuries. The manufacturer

will not take responsibility for such

actions.

p) There is a risk of jamming fingers in the

area for receipt of a walking frame.

Czynności obsługi i konserwacji / Everyday use and maintenance

REGULACJA WYSOKOŚCI BALKONIKA

•Przed użyciem balkonika należy

dostosowaćwysokość balkonika do

wzrostu użytkownika poprzez

teleskopowąregulacjędługości nóżek.

•W tym celu należy przycisnąć bolec

regulacji wysokości nóżek i w zależności

od potrzeby wsunąć nóżkędla

zmniejszenia wysokości nóżek lub

wysunąć nóżkędla zwiększenia długości

nóżek. ( Ilustracja 4.)

HEIGHT ADJUSTMENT

•Before using a walker, should adjusted to

the user's height by telescopically

adjustable feet length.

•To do this, press the height adjustment

pin of the legs and depending on the

needs reducing the height of the legs or

extend the leg (Illustration 6)

Ilustracja / Illustration 4.

•

Pamiętaj aby długość wszystkich nóżek

była jednakowa (uchwyty boczne muszą

byćustawione równolegle do podłoża).

•Należy dopasowaćwysokość balkonika

tak aby rączki znajdowały sięna

wysokości która zapewni komfort oraz

poczucie bezpieczeństwa dla

użytkownika.

PORUSZANIE SIĘPRZY BALKONIKU

•Poruszanie sięz balkonikiem stałym

polega na przestawianiu go do przodu a

następnie dostawianiu kończyn.

CZYNNOŚCI KONSERWACJI

•Ramy balkonika czyścićwilgotną

szmatką

•Na bieżąco usuwaćzanieczyszczenia.

•Dla zachowania parametrów użytkowych

wyrobu niezmiernie ważne jest

utrzymanie wszelkich jego elementów w

czystości.

•Składowanie w pomieszczeniach o

bardzo wysokiej wilgotności (łaźnie,

pralnie itp.), lub na wolnym powietrzu, w

połączeniu z brakiem higieny spowoduje

szybkąutratęparametrów użytkowych i

estetycznych.

•Nie należy wystawiaćpodpórki na

działanie ekstremalnych warunków

pogodowych (deszcz, śnieg bardzo silne

•

It is important to the length of all legs

was the same (handles must be parallel to

the ground).

•The handle should be at the height that

will provide comfort and a sense of

security for the user.

MOVING BY WALKER

•In order to use the walker constant

function, lift it up, move forward and

approach it.

CARE AND MAINTENANCE

•Clean the walker frame with a damp

cloth

•Remove contaminants on a regular basis

•In order to maintain the walker’s

parameters, it is very important to keep

all elements clean and stored properly.

•Storing the walker in damp places (baths,

laundry rooms, etc.) or outdoors,

combined with lack of hygiene will

quickly degrade the performance and

aesthetic.

•Do not expose the walker on to extreme

weather conditions (rain, snow very

strong sun), because certain parts can

Bolec regulacji wysokości balkonika /

height adjustment pin of the legs

słońce), gdyżpewne elementy mogą

zmienićkolor.

Nie wolno stosować:

•rozpuszczalników,

•środków do czyszczenia WC,

•ostrych szczotek i twardych przed-

miotów,

•środków z zawartościąchloru,

•żrących środków czyszczących.

•Nie czyścićbalkonika przy użyciu

agregatów ciśnieniowych lub parowych!

PRZEGLĄD TECHNICZNY

•Przegląd należy wykonywaćregularnie,

powinien byćpoprzedzony dokładnym

wyczyszczeniem balkonika (tak aby

ujawnićewentualne ukryte uszkodzenia)

podczas przeglądu technicznego należy:

change colour.

You must not use:

• solvents,

• toilet detergents,

• sharp brushes and hard objects,

• detergents that contain chlorine,

• corrosive detergents,

Do not clean the rollator with pressure or steam

aggregates!

TECHNICAL REVIEW

•The review should be carried out

regularly, it should be preceded by

thorough cleaning the rollator (so as to

reveal any hidden damage).

Częstotliwość Przedmiot kontroli Uwagi

Przed pierwszym

montażem Kontrola stanu technicznego

wszystkich elementów wyrobu. Należy sprawdzić, czy żadne

elementy nie posiadająwidocznych

uszkodzeńmechanicznych

Co dwa tygodnie Przytwierdzenie śrub, nakrętek i

nitów pod kątem ich prawidłowego

zamocowania.

Należy upewnićsięczy wszystkie

śruby, nakrętki, nity sąmocno

dokręcone.

Co dwa miesiące Czystość, stan ogólny. W przypadku powstałych uszkodzeń

mechanicznych należy bezzwłocznie

skontaktowaćsięz wytwórcą.

Frequency Object of control Comments

Before first

installation Checking the technical condition and

all the elements within the

packaging.

Check if any elements have any

visible mechanical damage.

Every two weeks Screw, nut and rivets control

regarding their correct fixing. Make sure if all the screws, top and

rivets are fixed tightly.

Every two months Cleanliness and general condition. In case of mechanical damage

contact the producer immediately.

Naprawa

•W sytuacji zaistnienia konieczności Repair

• In case of reparation, please contact the

wykonania napraw należy zwrócićsiędo

wytwórcy.

Obsługa klienta

•Gdyby mieli Państwo pytania lub potrze-

bowali pomocy, należy zwrócićsiędo

wytwórcy.

producer.

Customer service

• If you have any questions or need help,

contact the producer.

8. Parametry techniczne / Technical parameters

Dopuszczalny ciężar

użytkownika 110 kg

Permitted user weight

Okres użytkowania 5 lat od daty produkcji / 5 years

since production date Usage period

Wysokość balkonika 815 - 915 mm Walker hight

Szerokość balkonika 620 mm Walker wildth

Masa balkonika 2,5 kg Walker weight

Zakres stopni regulacji 5 The scope of control levels

Maksymalne bezpieczne

nachylenie terenu Maximum safe slope

Opis środowiska w którym wyrób

będzie wykorzystany

Description of the

environment in which the

product will be used

Temperatura przechowywania i

użytkowania Od +5ºC do +40ºC temperature of storage and

use

Wilgotność powietrza do

przechowywania i użytkowania Od 30% do 70% The humidity for the

storage and use

Materiał aluminium, poliuretan, guma /

aluminium, polyurethane, rubber Materials

Podano na produkcie / printed on

the product

9. Symbole / Symbols

Potwierdzenie

spełnienia norm UE

Chronić

przed

wilgocią

Confirmation of

compliance with EU

standards

Protect

from

humidity

Wytwórca

Chronić

przed

światłem

słonecznym

Manufacturer

Protect

from

sunlight

Data

produkcji

Dopuszczalny ciężar

użytkownika

Date of

production

Permitted

user weight

Zajrzyj do instrukcji

używania

Użycie wewnątrz i na

zewnątrz budynków

Read the

user's

manual

Use inside and outside

buildings

Ostrzeżenie

Produkt

przeznaczony do

przewozu samochodem

Warning

The

product

intended to transport by

car

Numer katalogowy

Produkt

przeznaczony do

przewozu samolotem

Catalog

number

The

product

intended

to the transport by plane

Numer seryjny

Możliwość

przytrzaśnięcia części

ciała.

Serial

number

The

possibility of fingers

jamming.

10. Dane teleadresowe / Contact details

mdh sp. z o.o.

ul. ks. W. Tymienieckiego 22/24

90-349 Łódź, Polska

tel. +48 42 674 83 84

fax. +48 42 636 52 21

www.mdh.plwww.viteacare.com

Otros manuales para WAVE

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Ayuda a la movilidad de Vitea Care

Vitea Care

Vitea Care ROCKY Manual de usuario

Vitea Care

Vitea Care VCBP0021 Manual de usuario

Vitea Care

Vitea Care ROSE Manual de usuario

Vitea Care

Vitea Care VCBP0032 Manual de usuario

Vitea Care

Vitea Care TOM Manual de usuario

Vitea Care

Vitea Care MOBILUS LITE Manual de usuario

Vitea Care

Vitea Care VCBP0022 Manual de usuario

Vitea Care

Vitea Care FRANZK VCBK221 Manual de usuario

Vitea Care

Vitea Care WHEELER Manual de usuario

Vitea Care

Vitea Care MOBILUS LITE Manual de usuario

Vitea Care

Vitea Care BOLA Manual de usuario

Vitea Care

Vitea Care ROCKY VCBK23231 Manual de usuario

Vitea Care

Vitea Care VCBK2A Manual de usuario

Vitea Care

Vitea Care WAVE Manual de usuario

Vitea Care

Vitea Care WAY Manual de usuario

Vitea Care

Vitea Care Premium VCTP0011 Manual de usuario

Vitea Care

Vitea Care VCBP0041 Manual de usuario

Vitea Care

Vitea Care BILLY VCBK52211 Manual de usuario

Vitea Care

Vitea Care TRIPLA Manual de usuario

Vitea Care

Vitea Care ROCKY VCBK23231 Manual de usuario

Vitea Care

Vitea Care BILLY Manual de usuario

Vitea Care

Vitea Care CARTER Manual de usuario

Vitea Care

Vitea Care VCBK222T 075 Manual de usuario

Vitea Care

Vitea Care FIX Manual de usuario

Manuales populares de Ayuda a la movilidad de otras marcas

Alber

Alber Scalamobil iQ Manual de usuario

Ferno

Ferno CCT-PX Manual de usuario

HEPRO

HEPRO Gripo Manual de usuario

Otto Bock

Otto Bock Pheon 3R62 Manual de usuario

NRS Healthcare

NRS Healthcare M11090 Manual de usuario

Medline

Medline MDS86835DSHEC Guía de instalación

Guldmann

Guldmann Twin Turner II Manual de usuario

Drive

Drive ROOMBA Manual de usuario

Gate

Gate Balder Manual de usuario

Decon wheel

Decon wheel TNS Notos Manual de usuario

ExoAtlet

ExoAtlet ExoAtlet-II Manual de usuario

Invacare

Invacare Storm Series Manual de instrucciones

Rhythm Healthcare

Rhythm Healthcare B3800F Manual de usuario

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manual de usuario

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manual de usuario

Rhythm Healthcare

Rhythm Healthcare C500U Manual de usuario

Lumex

Lumex RJ4200A Manual de usuario

Rebotec

Rebotec Jumbo Manual de usuario
