Vimar CLIMARADIO Manual
01915 - 01915.14 - 01915.20
Termostato elettronico da parete - Istruzioni
Surface - mounted electronic thermostat - Instruction handbook
Thermostat électronique en saillie - Notice technique
Elektronisches Thermostat zur Wandinstallation - Montageanweisungen
Termostato electrónico de superficie - Manual de Instrucciones
Θερμοστάτης ηλεκτρονικός επίτοιχος - Οδηγίες χρήσης
CLIMARADIO
01915 - 01915.14 - 01915.20
ITALIANO
Termostato elettronico da parete ................................................................ 1
ENGLISH
Surface-mounted electronic thermostat .......................................................... 11
FRANÇAIS
Thermostat électronique en saillie .............................................................. 21
DEUTSCH
Elektronisches Thermostat zur Wandinstallation ................................................... 31
ESPAÑOL
Termostato electrónico de superficie ............................................................ 41
ΕΛΛΗΝΙΚΑ
Ηλεκτρονικός θερμοστάτης επίτοιχος ............................................................ 51
ATTENZIONE!
Se la visibilità del display diminuisce,
le batterie di alimentazione
si stanno esaurendo.
SOSTITUITELE QUANTO PRIMA!
1 - ITALIANO
INDICE.
1. Descrizione ........................................................................................... 2
2. Campo di applicazione................................................................................... 2
3. Installazione ........................................................................................... 2
4. Vista frontale, comandi e display ........................................................................... 3
5. Collegamenti
Pompe di circolazione, bruciatori, elettrovalvole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Valvole motorizzate ..................................................................................... 4
Comando tramite combinatore telefonico .................................................................... 4
Inserimento/sostituzione batterie di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
6. Funzioni dei tasti ....................................................................................... 6
7. Funzionamento ........................................................................................ 6
8. Principali caratteristiche .................................................................................. 8
9. Regole di installazione ................................................................................... 9
10. Conformità normativa.................................................................................... 9
2 - ITALIANO
1. DESCRIZIONE.
Termostato elettronico da parete per controllo temperatura ambiente
(riscaldamento e condizionamento), alimentazione mediante due bat-
terie stilo AAA LR03 1,5 V (non fornite), uscita a relè in scambio 5(2)
A 250 V~
2. CAMPO DI APPLICAZIONE.
L’apparecchio è adatto a controllare la temperatura ambiente agendo
sul circuito di comando del bruciatore o della pompa di circolazione
(riscaldamento) o sul circuito di comando del condizionatore (condi-
zionamento),
3. INSTALLAZIONE.
L’apparecchio deve essere installato a parete a un’altezza di 1,5 m
dal piano di calpestio, in una posizione idonea alla corretta rilevazione
della temperatura ambiente, evitando l’installazione in nicchie, dietro
porte e tende o zone influenzate da fonti di calore o fattori atmosferici.
La base dell’apparecchio è dotata di 2 asole per il fissaggio diretto
alla parete con viti e tasselli ø 6 mm (non forniti), Va utilizzato in luoghi
asciutti e non polverosi a temperatura compresa tra 0 °C e +40 °C.
60 mm
3 - ITALIANO
4. VISTA FRONTALE, COMANDI E DISPLAY.
1
4
3
2
3
L
N
U1
5. COLLEGAMENTI.
Pompe di circolazione, bruciatori, elettrovalvole.
1. Temperatura ambiente.
2. Display.
3. Tasti per la programmazione delle funzioni.
4. Tasto “mouse” per il comando delle funzioni base.
4 - ITALIANO
L
N
U1

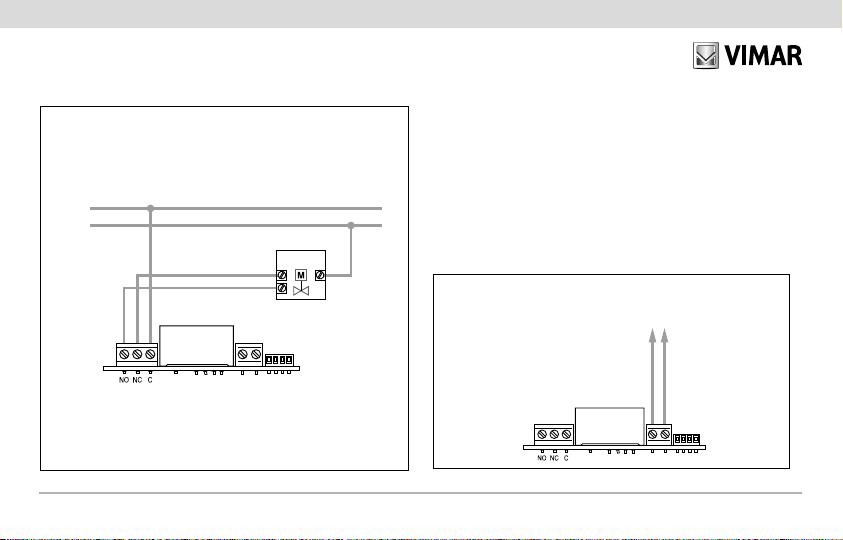

Valvole motorizzate.
APRE
CHIUDE
Collegamenti. Comando tramite combinatore telefonico.
Mediante un combinatore telefonico collegato ai morsetti dedicati è
possibile comandare il cronotermostato a distanza.
Chiudendo il contatto il funzionamento del cronotermostato viene
forzato in modalità manuale e i tasti vengono bloccati.
Aprendo il contatto il cronotermostato viene forzato:
• In modalità antigelo se sta funzionando il riscaldamento.
• In modalità OFF (spegnimento) se sta funzionando il condiziona-
mento. In questa fase i tasti del cronotermostato non sono bloccati
ed è possibile effettuare qualsiasi operazione sul dispositivo.
Collegamento con
attuatore telefonico
con contatto pulito
5 - ITALIANO
Inserimento/Sostituzione batterie di alimentazione.
BATTERIES:
2 x 1, 5 V
AAA LR03
AAA LR03 1,5 V
ATTENZIONE!
In caso di sostituzione, smaltire le batterie
negli appositi cassonetti per la raccolta differenziata.
1. 2.
6 - ITALIANO
6. FUNZIONI DEI TASTI.
Ogni tasto del termostato è multifunzione; per ognuno è indicata la
sequenza di selezione delle funzioni.
Tasto .
1. Impostazione della temperatura di comfort.
2. Impostazione crescente o decrescente di valori numerici o sele-
zione di altre funzioni.
Tasto .
1. Selezione e impostazione temperatura ridotta; impostazione
mediante il tasto .
2. Selezione e impostazione temperatura ridotta temporizzata;
impostazione mediante il tasto .
Tasto .
1. Selezione Off.
2. Selezione spento temporizzato; impostazione mediante il tasto
3. Selezione On.
4. Selezione e impostazione temperatura antigelo.
Tasto OK.
1. Memorizzazione e attivazione della selezione impostata.
Tasto .
1. Selezione estate/inverno; impostazione mediante il tasto .
2. Selezione della temperatura differenziale; impostazione mediante
il tasto .
3. Selezione dell’unità di misura della temperatura tra gradi Celsisus
e gradi Fahrenheit, scelta impostazione mediante il tasto .
7. FUNZIONAMENTO.
Effettuare i collegamenti elettrici, installare l’apparecchio, quindi
inserire le batterie. Selezionare la funzione richiesta premendo il
relativo tasto. La visualizzazione di un dato lampeggiante indica la
possibilità della sua modifica attraverso il tasto . Il tasto OK
permette di confermare la scelta; un tasto diverso cancella la sele-
zione.
• LIVELLI DI TEMPERATURA.
E’ possibile scegliere fra diversi livelli di temperatura: Comfort,
Ridotto (simbolo ), Antigelo (simbolo ).
Se il relè è attivato, viene visualizzato il simbolo in inverno o il
simbolo in estate.
