Velleman HAA55 Manual de usuario

HAA55

GLASS BREAK DETECTOR WITH PIR SENSOR

GLASBREUKDETECTOR MET PIR-SENSOR

DÉTECTEUR DE BRIS DE VERRE AVEC CAPTEUR PIR

DETECTOR DE ROTURA DE CRISTAL CON DETECTOR PIR

GLASBRUCHMELDER MIT PIR-SENSOR

USER MANUAL

GEBRUIKERSHANDLEIDING

NOTICE D’EMPLOI

MANUAL DEL USUARIO

BEDIENUNGSANLEITUNG

HAA55_v2 VELLEMAN

- 2 -

HAA55 – GLASS BREAK DETECTOR WITH PIR SENSOR

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm

the environment.

Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized

company for recycling.

This device should be returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the

device was damaged in transit, don't install or use it and contact your dealer. Damage caused by disregard of certain

guidelines in this manual is not covered by the warranty and the dealer will not accept responsibility for any ensuing

defects or problems.

2. Mounting

Remark: Choose an installation spot out of direct sunlight and with a constant temperature. Do not install the HAA55

facing a metal door.

•Open the housing by pushing the upper slot using a flat-headed screwdriver.

•Remove the PCB by spreading the two tabs on either side of the board.

•Punch the necessary wiring holes in the housing (see fig. 1).

•Pull the wires through the punched holes and mount the back of the housing onto the wall or ceiling using the

necessary screws and/or bracket.

•Reinstall the PCB into the housing.

•Connect the wires to the PCB using the terminal block (see “3. PCB”).

•Close the housing.

A. wire hole

B. mounting hole

C. mounting hole (corner)

D. bracket hole

Coverage pattern – side view

HAA55_v2 VELLEMAN

- 3 -

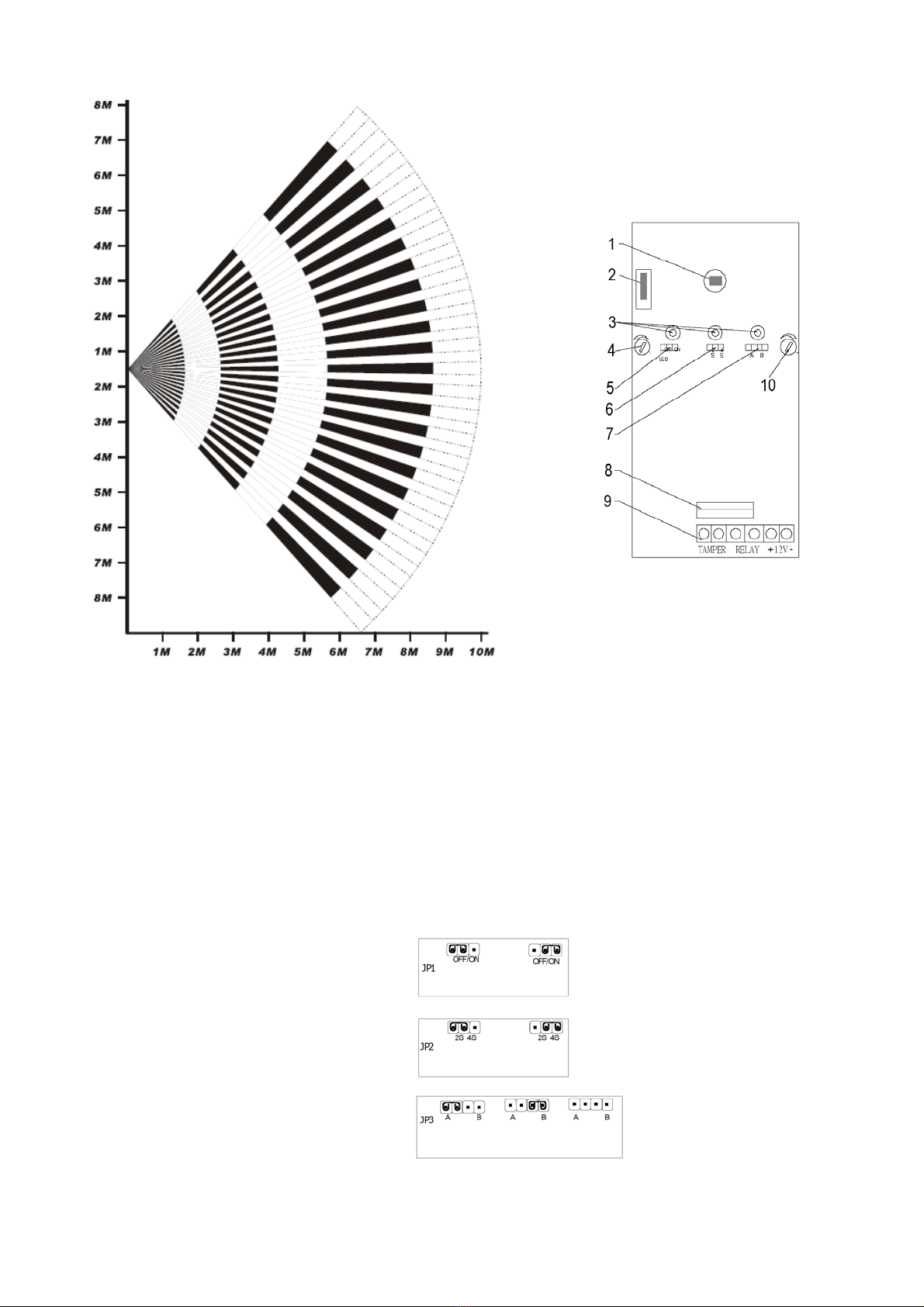

Coverage pattern – top view

PCB

3. PCB

1 PIR detector 6 JP2

2 tamper switch♦7 JP3

3 LEDs 8 relay

4 PIR adjustment 9 connection terminal

5 JP1 10 M/W adjustment

♦connect with controlling unit, alarm will sound when the front cover is opened

4. Jumper Setting

Place the bridge onto the desired pins.

JP1: OFF: LED is disabled

ON: LED is enabled

JP2: pulse width adjustment

2s: output pulse of 2 seconds

4s: output pulse of 4 seconds

JP3: A: high sensibility

B: low sensibility

no bridge: glass break detector disabled

HAA55_v2 VELLEMAN

- 4 -

5. Sensitivity Setting

Turn the PIR adjustment trimmer to the right to diminish; turn the trimmer to the left to increase.

Turn the M/W adjustment trimmer to the right to increase the microwave induction sensitivity; turn the trimmer to the

left to decrease the sensitivity.

6. First Test

Set JP1 to ON and power the detector. You will see the 3 LEDs blink. The unit will enter the working mode after 60

seconds.

•Testing the PIR sensor

Set JP3 to 4s, set JP2 to OFF. Move in front of the detector. The green and the red LED should light respectively.

•Testing the glass break sensor

Set JP2 to 4s; set JP3 to ON. Close the housing. Move in front of the detector. The yellow and the red LED

should light respectively.

7. Technical Specifications

Power Supply 9~12VDC

Current Consumption

Standby 14mA

Operational 22mA

Detection Distance

PIR ± 10m

Glass ± 6m

Detection Angle 105°

Warm-Up Time 30s

Alarm Time 2s/4s

Alarm Output 28VDC/100mA

Tamper Switch 28VDC/100mA

Dimensions 135 x 70 x 56mm

Total Weight 130g

Operating Conditions -20°C~50°C / 95% RH max.

The HAA55 can provide valuable protection for your home and property when utilized correctly. However,

this unit cannot guarantee complete protection against burglary and robbery. Therefore, VELLEMAN®nv

cannot be responsible for any loss or damage which could occur.

For more info concerning this product, please visit our website www.velleman.eu.

The information in this manual is subject to change without prior notice.

HAA55_v2 VELLEMAN

- 5 -

HAA55 – GLASBREUKDETECTOR MET PIR-SENSOR

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen,

dit toestel schade kan toebrengen aan het milieu.

Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor recyclage.

U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel

beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer. De garantie geldt niet voor schade

door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor

defecten of problemen die hier rechtstreeks verband mee houden.

2. Montage

Opmerking: Kies een geschikte montageplaats buiten direct zonlicht en met een constante temperatuur. Monteer de

HAA55 niet voor een metalen poort.

•Open de behuizing door de bovenste sluiting met een platte schroevendraaier in te duwen.

•Verwijder de printplaat door de twee haakjes aan elke zijde van de plaat naar buiten te duwen.

•Maak de nodige openingen in de behuizing (zie fig. 1).

•Haal de bedrading door de openingen en monteer het achterste gedeelte van de behuizing aan een muur of

plafond met de nodige schroeven en/of pluggen.

•Plaats de printplaat opnieuw in de behuizing.

•Sluit de bedrading aan de printplaat met behulp van de aansluitklemmen (zie ‘3. Printplaat’).

•Sluit de behuizing.

A. opening voor bedrading

B. montageopening

C. montageopening (hoek)

D. opening voor beugel

Detectiebereik – zijaanzicht

HAA55_v2 VELLEMAN

- 6 -

Detectiebereik – bovenaanzicht

printplaat

3. Printplaat

1 PIR-detector 6 JP2

2 sabotageschakelaar ♦7 JP3

3 LEDs 8 relais

4 PIR-regeling 9 aansluitingsblok

5 JP1 10 M/W-regeling

♦sluit aan op controle-eenheid, alarm luidt wanneer de behuizing wordt geopend

4. Instellen van de jumpers

Plaats het bruggetje over de gewenste pinnen.

JP1: OFF: led is uitgeschakeld

ON: led is ingeschakeld

JP2: instelling van de pulsbreedte

2s: uitgangspuls van 2 seconden

4s: uitgangspuls van 4 seconden

JP3: A: hoge gevoeligheid

B: lage gevoeligheid

geen brug: glasbreukdetector uitgeschakeld

HAA55_v2 VELLEMAN

- 7 -

5. Instellen van de gevoeligheid

Draai de PIR-regelaar naar rechts om de gevoeligheid te verminderen, draai naar links om te vermeerderen.

Draai de M/W-regelaar naar rechts om de gevoeligheid te vermeerderen, draai naar links om te verminderen.

6. Eerste test

Plaats JP1 op ON en voed de HAA55. De 3 leds knipperen. De eenheid schakelt naar de werkmodus na een 60-tal

seconden.

•Testen van de PIR-sensor

Plaats JP3 op 4s, plaats JP2 op OFF. Beweeg voor de sensor. De groene respectievelijk de rode led licht op.

•Testen van de glasbreuksensor

Plaats JP2 op 4s; plaats JP3 op ON. Sluit de behuizing. Beweeg voor de sensor. De gele respectievelijk de rode

led licht op.

7. Technische specificaties

Voeding 9~12VDC

Stroomverbruik

Stand-by 14mA

In werking 22mA

Waarnemingsbereik

PIR ± 10m

Glas ± 6m

Waarnemingshoek 105°

Opwarmtijd 30s

Tijdsduur alarm 2s/4s

Alarmuitgang 28VDC/100mA

Inbraakschakelaar 28VDC/100mA

Afmetingen 135 x 70 x 56mm

Gewicht 130g

Omgevingswaarden -20°C~50°C / 95% RH max.

Dit toestel biedt voldoende beveiliging voor huis en eigendom, mits een correct gebruik. De HAA55

garandeert echter geen volledige beveiliging tegen inbraak en diefstal. VELLEMAN®nv kan dus niet

aansprakelijk gesteld worden voor elk verlies of eventuele schade.

Voor meer informatie omtrent dit product, zie www.velleman.eu.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

HAA55_v2 VELLEMAN

- 8 -

HAA55 – DÉTECTEUR DE BRIS DE VERRE AVEC CAPTEUR PIR

1. Introduction

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer

l'environnement.

Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux

non sujets au tri sélectif ; une déchèterie traitera l’appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si

l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur. La garantie ne

s’applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur

déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

2. Montage

Remarque : Choisir un emplacement à l’abri du soleil avec une température ambiante constante. Ne pas installer le

HAA55 en face d’une porte métallique.

•Ouvrir le boîtier en enfonçant l’onglet à l’aide d’un tournevis à lame plate.

•Retirer le CI en écartant les deux fixations sur les côtés du CI.

•Percer les trous dans le boîtier (voir ill. 1).

•Passer le câblage à travers les trous et fixer l’arrière du boîtier sur une façade ou un plafond à l’aide des vis et/ou

des chevilles nécessaires.

•Réinstaller le CI dans le boîtier.

•Raccorder les câbles au CI via le bornier de raccordement (voir « 3. Circuit imprimé »).

•Refermer le boîtier.

A. Trou pour câblage

B. trou de montage

C. trou de montage (coin)

D. trou pour support de montage

Surface de détection – vue de profil

HAA55_v2 VELLEMAN

- 9 -

Surface de détection – vue aérienne

3. Circuit imprimé

1 capteur PIR 6 JP2

2 interrupteur anti-effraction♦7 JP3

3 LED 8 relais

4 réglage PIR 9 bornier de raccordement

5 JP1 10 réglage M/W

♦raccorder à l’unité de commande, l’alarme retentit lorsque le boîtier est ouvert

4. Paramétrage des cavaliers

Glisser le pont sur les broches souhaitées.

JP1 : OFF : LED désactivée

ON : LED activée

JP2 : réglage de la largeur de pulsation

2s : pulsation de sortie de 2 secondes

4s : pulsation de sortie de 4 secondes

JP3 : A : sensibilité élevée

B : sensibilité faible

pas de pont : détection de bris de verre désactivée

HAA55_v2 VELLEMAN

- 10 -

5. Paramétrage de la sensibilité

Tourner le régulateur PIR vers la droite pour diminuer la sensibilité : tourner le régulateur vers la gauche pour

augmenter.

Tourner le régulateur M/W vers la droite pour augmenter la sensibilité : tourner le régulateur vers la gauche pour

diminuer.

6. Premier essai

Placer JP1 sur ON et alimenter le détecteur. Les 3 LED clignotent. L’unité s’active après environ 60 secondes.

•Essai du capteur PIR

Placer JP3 sur 4s, placer JP2 sur OFF. Se placer en face du capteur et bouger. Les LED verte et rouge

s’allument respectivement.

•Essai du capteur de bris de verre

Placer JP2 sur 4s, placer JP3 sur OFF. Refermer le boîtier. Se placer en face du capteur et bouger. Les LED

jaune et rouge s’allument respectivement.

7. Spécifications techniques

Alimentation 9~12VCC

Consommation de courant

Veille 14mA

Service 22mA

Portée de détection

PIR ± 10m

Bris de verre ± 6m

Angle de détection 105°

Délai de chauffe 30s

Durée alarme 2s/4s

Sortie alarme 28VCC/100mA

Interrupteur anti-effraction 28VCC/100mA

Dimensions 135 x 70 x 56mm

Poids 130g

Conditions ambiantes -20°C~50°C / 95% RH max.

La HAA55 peut offrir une protection suffisante pour votre maison et vos biens si dûment utilisée. Cependant,

cette unité ne garantit pas l’entière protection contre les cambriolages et les vols. SA VELLEMAN®n’est

donc pas responsable en cas de perte ou d’endommagement quelconques.

Pour plus d’information concernant cet article, visitez notre site web www.velleman.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

Tabla de contenidos

Idiomas:

Otros manuales de Sensor de seguridad de Velleman

Velleman

Velleman PIR300 Manual de usuario

Velleman

Velleman PEREL EMS101 Manual de usuario

Velleman

Velleman High-Q Velleman-kit K8086 Manual de usuario

Velleman

Velleman HAA52N Manual de usuario

Velleman

Velleman PIR1200W Manual de usuario

Velleman

Velleman CS100N Manual de usuario

Velleman

Velleman PEREL EMS113 Manual de usuario

Velleman

Velleman PEREL EMS108 Manual de usuario

Velleman

Velleman PIR451B Manual de usuario

Velleman

Velleman Perel EMS100 Manual de usuario

Velleman

Velleman PIR416 Manual de usuario

Velleman

Velleman PEM300D Manual de usuario

Velleman

Velleman K7101 Manual de usuario

Velleman

Velleman ZLUV220 Manual de usuario

Velleman

Velleman PIR500 Manual de usuario

Velleman

Velleman PIR415 Manual de usuario

Velleman

Velleman PIR1200C Manual de usuario

Velleman

Velleman HAA53 Manual de usuario

Velleman

Velleman HAA50 Manual de usuario

Velleman

Velleman BDET2 Manual de usuario

Velleman

Velleman ham1011 Manual de usuario

Velleman

Velleman VTEMF Manual de usuario

Velleman

Velleman PIR600 Manual de usuario

Velleman

Velleman PIR105 Manual de usuario

Manuales populares de Sensor de seguridad de otras marcas

THORLABS

THORLABS PDA10JT Manual de usuario

Waeco

Waeco UV-DETECT Manual de usuario

Intermatic

Intermatic IOS-DSIMF Manual de usuario

urmet domus

urmet domus 1083 Manual de usuario

Siemens

Siemens AZL66 Series Manual de usuario

BTI

BTI Profiline Multi Finder Manual de usuario

Challenger

Challenger SL01 Manual de usuario

DMP Electronics

DMP Electronics 1122INT Manual de usuario

Rielta

Rielta Ladoga MK-RK Manual de usuario

Mirion Technologies

Mirion Technologies ACCURAD PRD Manual de usuario

Bosch

Bosch DS835 Manual de usuario

DBI SALA

DBI SALA EZ Stop Manual del operador

Lamptime

Lamptime ST05C Manual de usuario

Ubiquiti

Ubiquiti MFI-MSC Manual de usuario

Subsite

Subsite 910R Instrucciones de instalación

Satel

Satel OPAL Pro Manual de usuario

Aleph

Aleph XC-1XTEU Manual de usuario

Pima

Pima LARIS QUAD Manual de usuario
