Velleman CAMCOLD18 Manual de usuario

CAMCOLD18

MINI COLOUR DOME CAMERA

MINIATUUR KLEUREN DOMECAMERA

MINI-CAMÉRA DÔME COULEUR

MINI CÁMARA DOMO COLOR

MINI DOME-FARBKAMERA

USER MANUAL 3

GEBRUIKERSHANDLEIDING 5

NOTICE D’EMPLOI 7

MANUAL DEL USUARIO 9

BEDIENUNGSANLEITUNG 11

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

video

vidéo

vídeo

Video

powe

voeding

alimentation

alimentación

Stromversorgung

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

User manual

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal

of the device after its lifecycle could harm the environment. Do

not dispose of the unit (or batteries) as unsorted municipal waste;

it should be taken to a specialized company for recycling.

This device should be returned to your distributor or to a local

recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before

bringing this device into service. If the device was damaged in transit, don't

install or use it and contact your dealer. Damage caused by disregard of

certain guidelines in this manual is not covered by the warranty and the

dealer will not accept responsibility for any ensuing defects or problems.

2. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages

of this manual.

•Protect this device from shocks and abuse. Avoid brute force when

operating the device.

•Protect the device against extreme heat and dust.

•Familiarise yourself with the functions of the device before actually using it.

•All modifications of the device are forbidden for safety reasons.

•Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

3. Installation

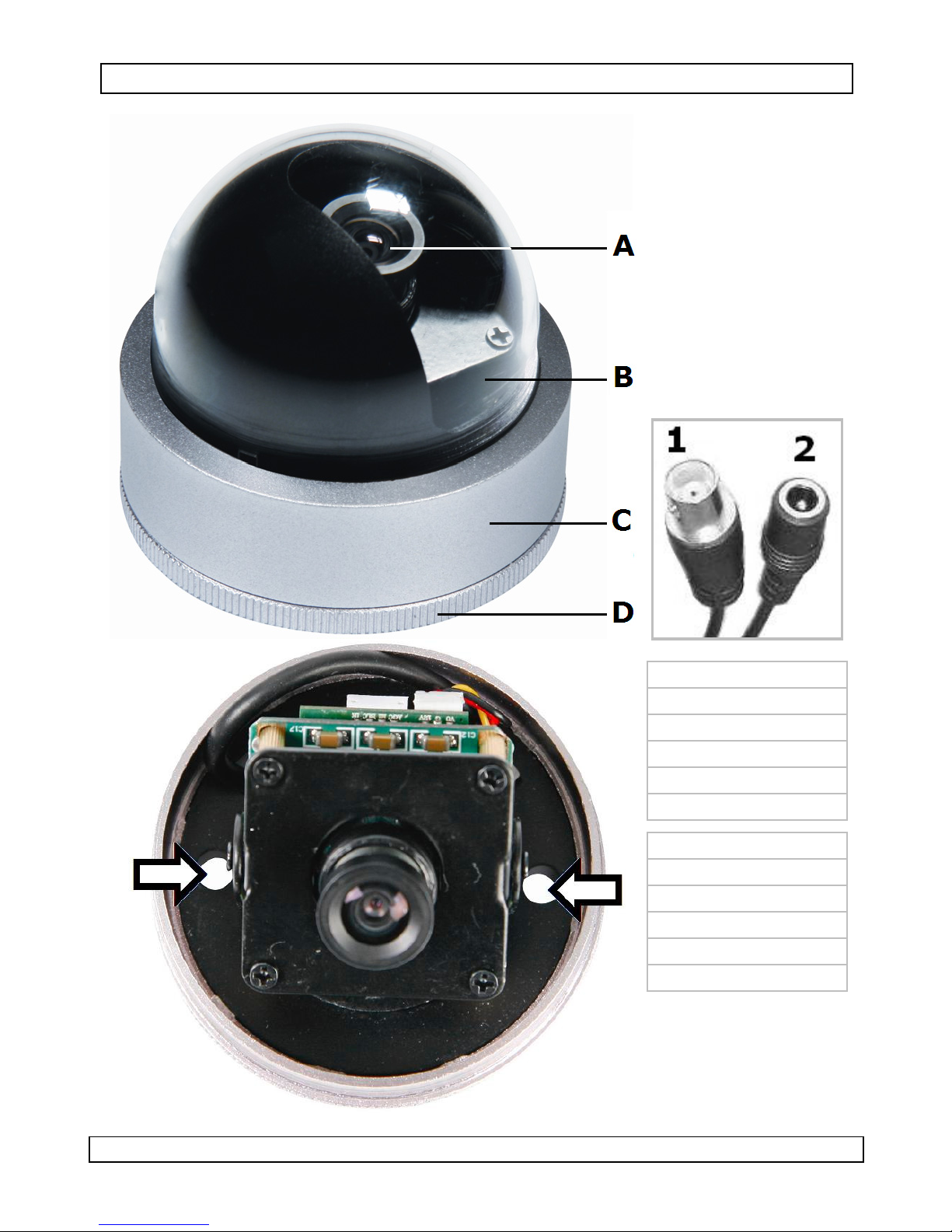

Refer to the illustrations on page 2 of this manual.

•Hold the mounting plate [D] and unscrew the fixation ring [C] by turning it

counter clockwise. This also releases the cover [B].

•Mount the mounting plate using 2 screws (see arrows).

•Screw the cover [B] with the fixation ring [C] back in place. Make sure the

transparent part of the cover is in front of the lens [A].

•Connect the video [1] and power [2] cables.

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

4. Technical specifications

pick-up element 1/3" Sony colour CCD image senso

number of pixels 500 x 582 (PAL)

resolution 420 TV lines

min. illumination 0.8 lux

S/N ratio > 48dB (AGC off)

electronic shutte

1/60 (1/50) to 1/100.000s

lens 3.6mm

lens angle 79°

video output 1.0Vpp composite, 75 ohms

power supply 12VDC ± 10% (PSU not incl.)

dimensions Ø60 x 55mm

weight 125g

Use this device with original accessories only. Velleman nv cannot

be held responsible in the event of damage or injury resulted from

(incorrect) use of this device.

For more info concerning this product, please visit our website

www.velleman.eu.

The information in this manual is subject to change without prior

notice.

This manual is copyrighted. The copyright to this manual is owned by

Velleman nv. All worldwide rights reserved. No part of this manual may be

copied, reproduced, translated or reduced to any electronic medium or otherwise

without the prior written consent of the copyright holder.

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als

het na zijn levenscyclus wordt weggeworpen, dit toestel schade

kan toebrengen aan het milieu. Gooi dit toestel (en eventuele

batterijen) niet bij het gewone huishoudelijke afval; het moet bij

een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel

in gebruik neemt. Werd het toestel beschadigd tijdens het transport,

installeer het dan niet en raadpleeg uw dealer. De garantie geldt niet voor

schade door het negeren van bepaalde richtlijnen in deze handleiding en uw

dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die

hier rechtstreeks verband mee houden.

2. Algemene richtlijnen

Raadpleeg de Velleman®service- en kwaliteitsgarantie achteraan deze

handleiding.

•Bescherm tegen schokken en vermijd brute kracht tijdens de bediening.

•Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

•Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

•Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig

gebruik vervalt de garantie.

3. Installatie

Raadpleeg de illustraties op pagina 2 van deze handleiding.

•Houd de montageplaat [D] vast en draai de ring [C] tegen de wijzers van

de klok in. Zo maakt u ook de koepel [B] los.

•Bevestig de montageplaat met 2 schroeven (zie pijltjes).

•Schroef de koepel [B] en de ring [C] op de plaat. Zorg ervoor dat de

cameralens [A] onder het transparante deel van de koepel komt te staan.

•Sluit de video- [1] en voedingskabel [2] aan.

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

4. Technische specificaties

opneemelement 1/3" Sony kleuren CCD-senso

pixels 500 x 582 (PAL)

resolutie 420 tv-lijnen

min. verlichting 0,8 lux

S/R verhouding > 48 dB (AGC off)

elektronische sluite

1/60 (1/50) tot 1/100.000 s

lens 3,6 mm

lenshoe

79°

video-uitgang 1,0 Vpp composiet, 75 Ω

voeding

12 VDC ± 10% (voedingsadapter niet

meegelev.)

afmetingen Ø 60 x 55 mm

gewicht 125 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is

niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik

van dit toestel. Voor meer informatie over dit product, zie

www.velleman.eu. De informatie in deze handleiding kan te allen

tijde worden gewijzigd zonder voorafgaande kennisgeving.

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze

handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te

bewerken en op te slaan op een elektronisch medium zonder voorafgaande

schriftelijke toestemming van de rechthebbende.

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

NOTICE D’EMPLOI

1. Introduction

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce

produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un

appareil en fin de vie peut polluer l'environnement. Ne pas jeter

un appareil électrique ou électronique (et des piles éventuelles)

parmi les déchets municipaux non sujets au tri sélectif ; une

déchèterie traitera l’appareil en question. Renvoyer les

équipements usagés à votre fournisseur ou à un service de

recyclage local. Il convient de respecter la réglementation locale

relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement

avant la mise en service de l’appareil. Si l’appareil a été endommagé

pendant le transport, ne pas l’installer et consulter votre revendeur. La

garantie ne s’applique pas aux dommages survenus en négligeant certaines

directives de cette notice et votre revendeur déclinera toute responsabilité

pour les problèmes et les défauts qui en résultent.

2. General Guidelines

Se référer à la garantie de service et de qualité Velleman®à la fin de

cette notice.

•Protéger contre les chocs et le traiter avec circonspection pendant

l’opération.

•Se familiariser avec le fonctionnement avant l’emploi.

•Toute modification est interdite pour des raisons de sécurité.

•N’utiliser qu’à sa fonction prévue. Un usage impropre annule d'office la

garantie.

3. Installation

Se référer aux illustrations en page 2 de cette notice.

•Maintenir la caméra par la plaque de montage [D] et tourner l’anneau de

fixation [C] dans le sens contraire des aiguilles d’une montre. Le dôme [B]

est également désolidarisé.

•Fixer la plaque de montage avec 2 vis (voir flèches).

•Visser le dôme [B] et l’anneau de fixation [C] sur la plaque de montage en

veillant que l’objectif [A] se trouve sous la partie transparente du dôme.

•Connecter les câbles vidéo [1] et d’alimentation [2].

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

4. Spécifications techniques

capteu

CCD couleur 1/3" - Sony

pixels 500 x 582 (PAL)

résolution 420 lignes TV

éclairement min. 0,8 lux

rapport S/B > 48 dB (AGC éteint)

obturateur électronique 1/60 (1/50) à 1/100.000 s

objectif 3,6 mm

angle de l'objectif 79°

sortie vidéo 1,0 Vpp composite, 75 Ω

alimentation 12 VCC ± 10% (bloc secteur non incl.)

dimensions Ø 60 x 55 mm

poids 125 g

N’employer cet appareil qu’avec des accessoires d’origine. SA

Velleman ne sera aucunement responsable de dommages ou lésions

survenus à un usage (incorrect) de cet appareil. Pour plus

d’information concernant cet article, visitez notre site web

www.velleman.eu. Toutes les informations présentées dans cette

notice peuvent être modifiées sans notification préalable.

SA Velleman est l’ayant droit des droits d’auteur pour cette notice. Tous

droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion,

intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout

support électronique que se soit est interdite sans l’accord préalable écrit de

l’ayant droit.

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

MANUAL DEL USUARIO

1. Introducción

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a

este producto

Este símbolo en este aparato o el embalaje indica que, si tira las

muestras inservibles, podrían dañar el medio ambiente. No tire

este aparato (ni las pilas, si las hubiera) en la basura

doméstica; debe ir a una empresa especializada en reciclaje.

Devuelva este aparato a su distribuidor o a la unidad de

reciclaje local. Respete las leyes locales en relación con el medio

ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado la CAMCOLD18! Lea atentamente las

instrucciones del manual antes de usarla. Si el aparato ha sufrido algún

daño en el transporte no lo instale y póngase en contacto con su

distribuidor. Los daños causados por descuido de las instrucciones de

seguridad de este manual invalidarán su garantía y su distribuidor no será

responsable de ningún daño u otros problemas resultantes.

2. Normas generales

•No agite el aparato. Evite usar excesiva fuerza durante el manejo y la

instalación.

•Familiarícese con el funcionamiento del aparato antes de utilizarlo.

•Por razones de seguridad, las modificaciones no autorizadas del aparato

están prohibidas.

•Utilice sólo el aparato para las aplicaciones descritas en este manual. Su

uso incorrecto anula la garantía completamente.

3. Instalación

Véase las figuras en la página Error! Bookmark not defined. de este

manual del usuario.

•Mantenga la cámara por la placa de montaje [D] y gire el anillo de fijación

[C] en sentido contrario a las agujas del reloj. Desatornille también el domo

[B].

•Fije la placa de montaje con 2 tornillos (véase las flechas).

•Atornille el domo [B] y el anillo de fijación [C] en la placa de montaje al

asegurarse de que la óptica [A] esté bajo la parte transparente del domo.

•Conecte los cables de vídeo [1] y los cables de alimentación [2].

CAMCOLD18 Rev. 01

16/02/2010 ©Velleman®nv

4. Especificaciones

elemento de imagen sensor de imagen CCD de 1/3" - Sony

número de píxeles 500 x 582 (PAL)

resolución 420 líneas TV

iluminación mínima 0.8 lux

relación señal / ruido > 48dB (AGC off)

shutter electrónico de 1/60 (1/50) a 1/100.000s

óptica 3.6mm

ángulo de la óptica 79°

salida de vídeo 1.0Vpp compuesto, 75 ohm

alimentación 12VDC ± 10% (adaptador de red no incl.)

dimensiones Ø60 x 55mm

peso 125g

Utilice este aparato sólo con los accesorios originales. Velleman NV

no será responsable de daños ni lesiones causados por un uso

(indebido) de este aparato. Para más información sobre este

producto, visite nuestra página web www.velleman.eu. Se pueden

modificar las especificaciones y el contenido de este manual sin

previo aviso.

Velleman NV dispone de los derechos de autor para este manual del

usuario.

Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir,

traducir, copiar, editar y guardar este manual del usuario o partes de ello sin

previo permiso escrito del derecho habiente.

Tabla de contenidos

Idiomas:

Otros manuales de Cámara de seguridad de Velleman

Velleman

Velleman EAGLE EYES CAMIP12N Manual de usuario

Velleman

Velleman CAMTVI2 Manual de usuario

Velleman

Velleman CAMCOLD Manual de usuario

Velleman

Velleman CAMCOLBUL28Z Manual de usuario

Velleman

Velleman CAMMCOLD11N Manual de usuario

Velleman

Velleman CAMTVI8W Manual de usuario

Velleman

Velleman CAMTVI7N Manual de usuario

Velleman

Velleman CAMCOLD5 Manual de usuario

Velleman

Velleman CAMTVI12 Manual de usuario

Velleman

Velleman CAMSET27 Manual de usuario

Velleman

Velleman CAMCOLD26 Manual de usuario

Velleman

Velleman CAMCOLH2 Manual de usuario

Velleman

Velleman CAMCOLBUL28 Manual de usuario

Velleman

Velleman CAMCOLMHA8 Manual de usuario

Velleman

Velleman EtiamPro ECAMIP701 Manual de usuario

Velleman

Velleman CAMCOLBUL5H3 Manual de usuario

Velleman

Velleman CAMCOLBUL26 Manual de usuario

Velleman

Velleman CAMIP2 Manual de usuario

Velleman

Velleman CAMCOLD12 Manual de usuario

Velleman

Velleman CAMSETW16 Manual de usuario

Velleman

Velleman CAMCOLBUL31 Manual de usuario

Velleman

Velleman CAMD2 Manual de usuario

Velleman

Velleman CAMCOLVC1 Manual de usuario

Velleman

Velleman CAMIP6 Manual de usuario

Manuales populares de Cámara de seguridad de otras marcas

Okina USA

Okina USA SIR36-870VF650LP Manual de usuario

Divio

Divio NDR155PA Manual de usuario

Canon

Canon VB-C500D Manual de usuario

Easy Access

Easy Access EasyGuard Manual de usuario

Vivotek

Vivotek FD9389-EHV-v2 Manual de usuario

TUYA

TUYA COSMO W2 Manual de usuario

Eusso

Eusso UNC7500-IR Guía de configuración

urmet domus

urmet domus 1096/204 Manual de usuario

VC VC20 series Manual de usuario

Axis

Axis Q1614 Manual de usuario

ieGeek

ieGeek DD201 Manual de usuario

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manual de usuario

Vicon

Vicon V662-D-1 Instrucciones de funcionamiento

Grundig

Grundig GCH-K0274P Manual de usuario

Lorex

Lorex VANTAGE LBC7032 Manual de usuario

4xem

4xem WPT Manual de usuario

Samsung

Samsung SCV-3082 Manual de usuario

Vitek

Vitek VTC-C544 Manual de usuario
