Velleman ED8A800 Manual de usuario

WC30D2

ALUMINIUM WALL CLOCK WITH DCF

ALUMINIUM DCF-WANDKLOK

HORLOGE MURALE DCF EN ALUMINIUM

RELOJ DE PARED DCF EN ALUMINIO

DCF-WANDUHR - ALUMINIUM

ALUMINIOWY ZEGAR ŚCIENNY Z DCF

RELÓGIO DE PAREDE EM ALUMÍNIO COM DCF

USER MANUAL 3

HANDLEIDING 8

MODE D'EMPLOI 13

MANUAL DEL USUARIO 18

BEDIENUNGSANLEITUNG 23

INSTRUKCJA OBSŁUGI 28

MANUAL DO UTILIZADOR 33

WC30D2

V. 01 –29/02/2016 2 ©Velleman nv

WC30D2

V. 01 –29/02/2016 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, do not install or use it and contact your dealer.

2. Safety Instructions

Keep this device away from children and unauthorized

users.

Keep this device away from rain, moisture, splashing

and dripping liquids.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last

pages of this manual.

Protect this device from shocks and abuse. Avoid brute force when

operating the device.

Protect the device against extreme heat and dust.

Familiarise yourself with the functions of the device before actually

using it.

All modifications of the device are forbidden for safety reasons.

Only use the device for its intended purpose. Using the device in

an unauthorised way will void the warranty.

WC30D2

V. 01 –29/02/2016 4 ©Velleman nv

Damage caused by disregard of certain guidelines in this manual

is not covered by the warranty and the dealer will not accept

responsibility for any ensuing defects or problems.

Note that damage caused by user modifications to the device is

not covered by the warranty.

4. Features

DCF-controlled clock

clearly legible dial

automatically switches between standard (winter) and daylight

saving time (summer time)

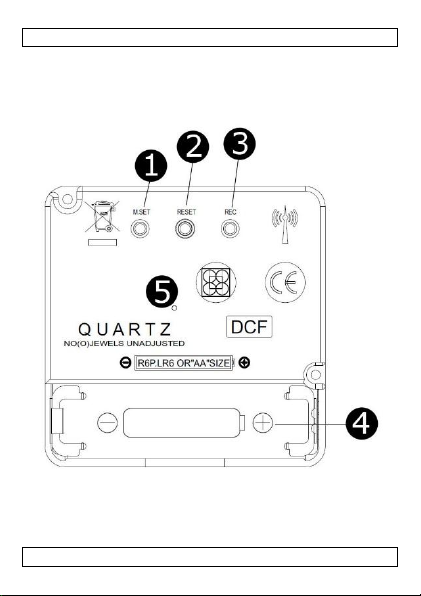

5. Overview

Refer to the illustrations on page 2 of this manual.

manual setting

button

battery

compartment

reset button

protection pin

forced signal

reception button

6. Working Principle

The clock contains a receiver which receives a radio-signal from a

radio station located near Frankfurt, Germany. This long-wave radio-

signal (DCF77) is based on atomic clocks and contains time and date

information. The clock automatically synchronizes with this master

clock radio-signal and when necessary adjusts the positions of

second, minute or hour hands of the clock.

Due to its nature, the radio-signal can be received indoors. However,

it should be noted that the signal is weakened by the presence of

concrete and metal. Therefore the clock must not be installed in

concrete basements or inside metal cages. In large concrete office

buildings or apartments, the clock should be located near a window

for better reception.

Also avoid installing the clock near strong magnetic fields or other

devices that generate a lot of electrical noise (e.g. engines).

WC30D2

V. 01 –29/02/2016 5 ©Velleman nv

7. Operation

Remove the protection pin before first use! Dispose

of it in a safe way.

Do not attempt to reinsert the pin afterwards as

this will surely damage the clock.

1. Insert a battery in the battery compartment (see below). All

hands will move forward towards 12:00. Note: when the original

position of the second hand is between 11:55 and 12:00, the

second hand will make a full turn before stopping at 12:00. The

same happens with the minute hand when the original position

is between 11:52 and 12:00.

2. Choose a location for the clock (see 6. Working principle).

3. Wait until the clock receives the synchronization signal from the

master clock. This might take up to 15 minutes. Note that the

received signal is usually stronger at night time.

4. Once synchronized, the hands will start moving towards the

correct time.

5. When the clock does not receive the radio-signal, it will start

running showing the wrong time. However, it will keep

attempting to synchronize.

Manual setting

It is possible to set the time manually, e.g. for use in places where

no radio-signal is received.

Press and hold the manual setting button. After ± 3 seconds the

minutes and hour hands start moving. Hold down the manual

setting and release a couple of minutes before desired time

setting. Press the manual setting button repeatedly until the

desired time indication is reached. When no press is detected

within 7 seconds, the clock starts running.

WC30D2

V. 01 –29/02/2016 6 ©Velleman nv

Forced receiving

To force the clock to synchronize, press and hold the forced

reception button for ± 3 seconds. The current time is stored in

memory and all hands will start moving towards 12:00. The clock

attempts to synchronize with the master clock.

When synchronization is successful, the hands will move towards

the correct time. If it fails however, the hands will move towards

the time that was memorized.

Reset

To reset the time and memory, use a piece of metal (e.g. a blank

paperclip) to short circuit the two metal reset pins.

All hands will move to the 12:00 position and the memory is

cleared. The clock will attempt to synchronize to the master clock.

8. Battery

Insert a new 1.5 V AA battery in the battery compartment in

accordance with the polarity markings inside the battery

compartment.

Warning: Do not puncture batteries or throw them in

fire as they may explode. Do not attempt to recharge

non-rechargeable batteries (alkaline). Dispose of

batteries in accordance with local regulations. Keep

batteries away from children.

9. Cleaning and Maintenance

Wipe the device regularly with a moist, lint-free cloth.

Do not use alcohol or solvents.

10. Technical Specifications

dimensions

dial .................................................................Ø 26 cm

clock ......................................................... Ø 30 x 4 cm

weight ................................................................ ± 650 g

WC30D2

V. 01 –29/02/2016 7 ©Velleman nv

power supply..................... 1 x 1.5 V AA batteries (not incl.)

options

LR6C .........................4 x alkaline AA/LR6 1.5 V batteries

Use this device with original accessories only. Velleman nv

cannot be held responsible in the event of damage or injury

resulting from (incorrect) use of this device. For more info

concerning this product and the latest version of this manual,

please visit our website www.velleman.eu. The information in

this manual is subject to change without prior notice.

R&TTE Declaration of Conformity

Hereby, Velleman NV declares that the radio equipment type

[WC30D2] is in compliance with Directive 1995/5/EC.

The full text of the EU declaration of conformity is available at the

following internet address: www.velleman.eu.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

WC30D2

V. 01 –29/02/2016 8 ©Velleman nv

HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of

naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u

het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Houd dit toestel buiten het bereik van kinderen en

onbevoegden.

Bescherm dit toestel tegen regen, vochtigheid en

opspattende vloeistoffen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie

achteraan deze handleiding.

Bescherm tegen schokken. Vermijd brute kracht tijdens de

bediening van het toestel.

Bescherm tegen stof en extreme temperaturen.

Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aan het apparaat

aanbrengen.

WC30D2

V. 01 –29/02/2016 9 ©Velleman nv

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie

vervalt automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de

verantwoordelijkheid afwijzen voor defecten of problemen die hier

rechtstreeks verband mee houden.

Schade door wijzigingen die de gebruiker heeft aangebracht aan

het toestel valt niet onder de garantie.

4. Eigenschappen

radiogestuurde klok via DCF-signaal

duidelijk leesbare wijzerplaat

automatische overschakeling naar zomer-/wintertijd

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

handmatige

instelling

batterijvak

resetknop

veiligheidspin

gedwongen

ontvangst

6. Over het DCF-signaal

De klok beschikt over een ontvanger, die de radiogestuurde signalen

(DCF77) van de zender in Frankfurt kan ontvangen. De zender is

gekoppeld aan een atoomklok die de tijd- en datuminformatie bevat.

De klok zal de wijzers bij ontvangst van het DCF-signaal automatisch

met de atoomklok synchroniseren.

Het radiosignaal is gemakkelijk binnenshuis te ontvangen. De

ontvangst kan echter verzwakken indien er beton en metaal

aanwezig is. Installeer de klok daarom niet in een kelder of in een

metalen kooi. De beste montageplaats in een kantoor of

appartement, is naast een venster.

Installeer de klok niet in de nabijheid van magnetische velden of

toestellen die elektrische ruis voortbrengen (bv. motor).

WC30D2

V. 01 –29/02/2016 10 ©Velleman nv

7. Gebruik

Verwijder de veiligheidspin voor de eerste

ingebruikname! Verwijder de pin op een veilige

manier.

Steek deze pin nooit terug in het gaatje, om

onherroepelijke schade te vermijden.

1. Plaats een batterij in het batterijvak (zie onder). Alle wijzers

plaatsen zich automatisch op 12:00. Opmerking: wanneer de

secondewijzer tussen 11:55 en 12:00 staat, maakt deze eerst

een volledige omwenteling alvorens zich op 12:00 te plaatsen.

Hetzelfde gebeurt wanneer de minutenwijzer tussen 11:52 en

12:00 staat.

2. Kies een geschikte montageplaats (zie 6. Over het DCF-signaal).

3. Wacht tot de klok het DCF-signaal ontvangt. Dit kan tot 15

minuten duren. Het DCF-signaal is meestal sterker 's nachts.

4. Eenmaal de klok is gesynchroniseerd, plaatsen de wijzers zich op

het correcte uur.

5. Wanneer de klok het signaal niet kan ontvangen, zal deze toch

functioneren. De klok blijft proberen het DCF-signaal te

ontvangen.

Handmatige instelling

Stel de klok handmatig in, wanneer er geen DCF-signaal kan

ontvangen worden.

Houd de instelknop ingedrukt. Na ± 3 seconden verplaatsen de

wijzers zich. Laat de instelknop enkele minuten vóór de correcte

tijd los. Druk de instelknop herhaaldelijk in tot de klok de correcte

tijd weergeeft. De klok loopt 7 seconden na de laatste druk op een

knop.

Gedwongen ontvangst

Houd de ontvangstknop ± 3 seconden ingedrukt, om de klok te

dwingen om zich te synchroniseren. De aangeduide tijd wordt

opgeslagen en de wijzers verplaatsen zich naar 12:00. De klok

probeert zich nu te synchroniseren.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Reloj de Velleman

Velleman

Velleman WC103 Manual de usuario

Velleman

Velleman WC8752 Manual de usuario

Velleman

Velleman K8091EU Manual de usuario

Velleman

Velleman WT81 Manual de usuario

Velleman

Velleman WC1857 Manual de usuario

Velleman

Velleman WC235RLN Manual de usuario

Velleman

Velleman WCM2 Manual de usuario

Velleman

Velleman K8099 Manual de usuario

Velleman

Velleman WC8708 Manual de usuario

Velleman

Velleman ED31004 Manual de usuario

Velleman

Velleman WST8089 Manual de usuario

Velleman

Velleman WT302N Manual de usuario

Velleman

Velleman WC8708 Manual de usuario

Velleman

Velleman WC30D4 Manual de usuario

Velleman

Velleman WC50D Manual de usuario

Velleman

Velleman CAMCOLVC11 Manual de usuario

Velleman

Velleman WC25 Manual de usuario

Velleman

Velleman MB02C Manual de usuario

Velleman

Velleman WCF1GB Manual de usuario

Velleman

Velleman WT705G Manual de usuario

Velleman

Velleman Perel WC109 Manual de usuario

Velleman

Velleman WC30D Manual de usuario

Velleman

Velleman WC30DT Manual de usuario

Velleman

Velleman Whadda WPM352 Manual de usuario

Manuales populares de Reloj de otras marcas

Silicon Laboratories

Silicon Laboratories SI5324 Manual de usuario

Heathkit

Heathkit GC-1005 Manual de usuario

Oregon Scientific

Oregon Scientific PRYSMA RMR221P Manual de usuario

Andrew O'Malley

Andrew O'Malley DOTKLOK Manual de usuario

ALGE-Timing

ALGE-Timing ASC3 Manual de usuario

Bodet

Bodet Profil 960 Manual de usuario

Nixie Clock

Nixie Clock Divergence Meter Manual de usuario

La Crosse Technology

La Crosse Technology WS-8256-AL Manual de usuario

Mini Gadgets

Mini Gadgets MCPro Manual de usuario

Casio

Casio TMR-200 Manual de usuario

Progetti

Progetti ILTEMPOSTRINGE Manual

BVItech

BVItech BV-101 Manual de usuario

Progetti

Progetti KALIMERO Manual

La Crosse Technology

La Crosse Technology WT-3141b Manual

La Crosse Technology

La Crosse Technology W86531 Manual de usuario

Sharp

Sharp SPC900 Manual de usuario

La Crosse Technology

La Crosse Technology 404-50447 Manual de usuario

Datexx

Datexx DF0063 Manual de usuario
