Valor G4 791STB Manual de usuario

4002543-08

The 791 Square trim is intended to be used on Valor heaters models 780 & 785.

Mounting of the 791 does not affect clearances or other specifications listed in the heater installation manuals.

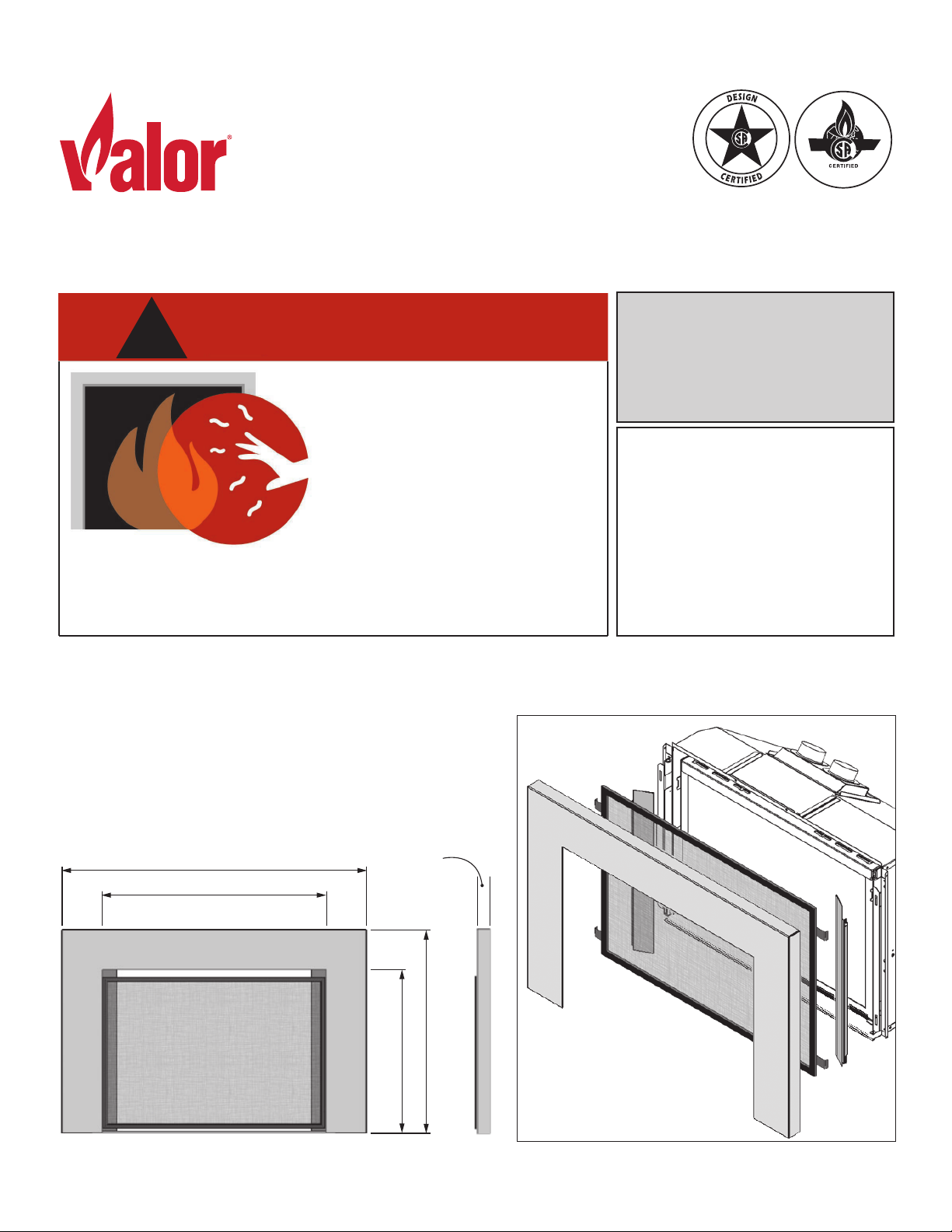

Overview

780 or 785 engine

43” [1092 mm]

31-1/2” [800 mm]

28-3/4” [730 mm]

23” [584 mm]

Depth

1-7/8”

[48 mm]

Compatible with

• 793 Risers (2.1/2” high)

• 794BPB Backing Plate (46” x 31”)

• 794BPB-1 Backing Plate (48” x 32-3/8”)

Note: This kit must be

installed or serviced by a

qualified installer, service

agency or gas supplier. These

instructions are to be used

in conjunction with the main

installation instructions

for the above listed heater

model.

Square Trims 791STB / 791STV

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot

viewing glass is provided with this appliance and must be

installed for the protection of children and other at-risk

individuals.

INSTALLER: Leave this

manual with the appliance.

CONSUMER: Retain this

manual for future reference.

INSTALLATION MANUAL

Use with Valor G4 780 and 785 models ONLY

Installation

1. Identify the left and right panels and their top and

bottom using the image below. The space between

the pin and the top of the panel is wider than the

space between the bottom pin and the bottom of

the panel.

2. Insert the top pin of the left panel in the hole at

the top of the left shroud already installed on the

appliance.

3. Lift the panel as far as possible and insert the

bottom pin in the hole at the bottom of the shroud.

The panel should rotate freely.

4. Install the right panel the same way.

TOP of panel:

this space is

wider

Left panel

BOTTOM of panel:

this space is

narrower

Rear viewFront view

5. Hook the barrier screen to the shrouds.

6. Hook the front trim to the shrouds in the same slots

as the barrier screen.

Description Part Number

791STB Black 791STV Vintage

1 Square trim panel 4002416AZ 4002416VI

2 RH door assembly 4002410AZ 4002410AZ

3 LH door assembly 4002408AZ 4002408AZ

4 RH mount bracket 4002513AZ 4002513AZ

5 LH mount bracket 4002512AZ 4002512AZ

6Toppanel 4002557BY 4002557BY

7 Barrier screen 4003371 4003371

8 x 32 Nuts (7) 4001517 4001517

Repair Parts List

Maintenance

To clean the front trim, use mild soap and water. You

can dust the screen with a soft brush. To brush the back

of the screen, simply unhook the front trim.

If the barrier becomes damaged, the barrier shall

be replaced with the manufacturer’s barrier for this

appliance.

To clean the window and ceramics inside the firebox,

consult the Owner’s Information section of the

Installation and Owner’s Manual supplied with the

fireplace.

WARNING

DO NOT TOUCH THE BARRIER SCREEN OR

FIREPLACE WHILE THEY ARE HOT! Let the

fireplace cool first before maintenance.

WARNING

FOR YOUR SAFETY, ensure the barrier

screen is re-installed on the fireplace

front after maintenance.

Designed and Manufactured by / for Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

La Bordure angulaire 791 est conçue pour les foyers Valor Legend G4 780 et 785. L’installation de la bordure 791

n’affecte pas les dégagements et autres caractéristiques indiqués dans le guide d’installation du foyer.

43” [1092 mm]

31-1/2” [800 mm]

28-3/4” [730 mm]

23” [584 mm]

Profondeur

1-7/8”

[48 mm]

Compatible avec

• Base de soulèvement 793 (hauteur 2-1/2”)

• Plaque de finition 794BPB (46” x 31”)

• Plaque de finition 794BPB-1 (48” x 32-3/8”)

Note : Ce kit doit être

installé ou réparé par un

installateur qualifié, une

agence de service certifiée

ou un fournisseur de gaz.

Ces instructions doivent être

utilisées conjointement avec

les instructions d’installation

du modèle de foyer Valor

indiqué ci-dessus.

VITRE CHAUDE - RISQUE

DE BRÛLURES.

NE TOUCHEZ PAS UNE

VITRE NON REFROIDIE.

NE LAISSEZ JAMAIS UN

ENFANT TOUCHER LA VITRE.

L’écran pare-étincelles fourni avec ce foyer réduit le risque

de brûlure en cas de contact accidentel avec la vitre chaude

et doit être installé pour la protection des enfants et des

personnes à risques.

DANGER

!INSTALLATEUR : Laissez cette

notice avec l’appareil.

CONSOMMATEUR : Conservez

cette notice pour consultation

ultérieure.

Bordures angulaires 791STB / 791STV

Certiﬁée pour usage avec foyers Valor G4 780 et 785 seulement

GUIDE D’INSTALLATION

Concept

Foyer 780 ou 785

HAUT du panneau :

cet espace est

plus large

Panneau d’accès gauche

BAS du panneau :

cet espace est

plus étroit

ArrièreDevant

Installation

1. Identifiez les panneaux d’accès gauche et droite

et leur haut et bas à l’aide de l’image ci-dessous.

L’espace entre la cheville et le haut du panneau est

plus large que l’espace entre la cheville et le bas du

panneau.

2. Insérez la cheville du haut dans le trou du support

de devanture déjà installé sur l’appareil.

3. Soulevez le panneau et insérez la cheville du bas

dans le trou du support. Le panneau devrait pivoter

librement.

4. Installez le panneau droit de la même façon.

5. Accrochez le pare-étincelles sur les supports

installés sur le foyer tel qu’indiqué.

6. Accrochez la bordure dans les mêmes fentes que le

pare-étincelles sur les supports installés sur le foyer.

Description Node pièces

791STB noire 791STV fer antique

1Panneaududevant 4002416AZ 4002416VI

2 Porte d’accès droite 4002410AZ 4002410AZ

3 Porte d’accès gauche 4002408AZ 4002408AZ

4Montantdroit 4002513AZ 4002513AZ

5Montantgauche 4002512AZ 4002512AZ

6 Panneau du haut 4002557BY 4002557BY

7Pare-étincelles 4003371 4003371

Écrous hex. no8 -32 (6) 4001517 4001517

Liste de pièces

Entretien

Pour nettoyer la bordure, utilisez une solution d’eau et

de savon doux. Époussettez le pare-étincelles à l’aide

d’une brosse à poils doux. Pour brossez l’arrière du

pare-étincelles, décrochez simplement la bordure.

Si le pare-étincelles est endommagé, il doit être

remplacé par le pare-étincelles conçu par le

manufacturier pour cet appareil.

Pour nettoyer la fenêtre et l’intérieur de la boîte de

foyer, consultez la section Information à l’intention

du consommateur dans le Guide de l’installation et du

consommateur fourni avec le foyer.

AVERTISSEMENT

NE TOUCHEZ PAS LE PARE-ÉTINCELLES

OU LE FOYER LORSQU’ILS SONT CHAUDS!

Laissez les refroidir avant de les nettoyer.

AVERTISSEMENT

POUR DES RAISONS DE SÉCURITÉ, assurez-

vous que le pare-étincelles soit réinstallé

sur la devanture avant d’utiliser le foyer.

Conçue et fabriquée par / pour Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
