Remote control
VAZ RC
VAZ RCW
de Betriebsanleitung ....................... 1
zh 使用说明..................................... 12
fi Käyttöohjeet .............................. 20
sv Bruksanvisning ......................... 31
fr Notice d’emploi ......................... 42
it Istruzioni per l'uso .................... 54
pl Instrukcja obsługi .................... 65
pt Manual de instruções ............... 76
sk Návod na obsluhu .................... 87
en Operating instructions ............. 98
en Country specifics..................... 109
Inhalt
0020236700_01 Betriebsanleitung 1
Betriebsanleitung
Inhalt
1 Sicherheit ..................................... 2
1.1 Handlungsbezogene
Warnhinweise ................................ 2
1.2 Bestimmungsgemäße
Verwendung................................... 2
1.3 Allgemeine Sicherheitshinweise .... 3
2 Hinweise zur Dokumentation...... 4
2.1 Mitgeltende Unterlagen
beachten ........................................ 4
2.2 Unterlagen aufbewahren ............... 4
2.3 Gültigkeit der Anleitung.................. 4
3 Produktbeschreibung.................. 4
3.1 Bedienelemente............................. 4
3.2 Lieferumfang prüfen....................... 5
3.3 CE-Kennzeichnung........................ 5
3.4 Betriebsarten ................................. 5
3.5 Funktionen ..................................... 7
4 Betrieb .......................................... 7
4.1 Produkt in Betrieb nehmen ............ 7
4.2 Betriebart wählen........................... 8
4.3 Funktionen einstellen..................... 8
4.4 MASTER-SLAVE bei
VAR 60/1 DW einrichten................ 8
5 Störungsbehebung...................... 9
6 Pflege und Wartung................... 10
6.1 Wartung ....................................... 10
6.2 Batterie ersetzen.......................... 10
6.3 Produkt pflegen............................ 10
7 Außerbetriebnahme................... 10
7.1 Produkt vorübergehend außer
Betrieb nehmen ........................... 10
7.2 Recycling und Entsorgung........... 11
8 Garantie und Kundendienst...... 11
8.1 Garantie ....................................... 11
8.2 Kundendienst............................... 11
1 Sicherheit
2Betriebsanleitung 0020236700_01
1 Sicherheit
1.1 Handlungsbezogene
Warnhinweise
Klassifizierung der hand-
lungsbezogenen Warnhin-
weise
Die handlungsbezogenen
Warnhinweise sind wie folgt mit
Warnzeichen und Signalwörtern
hinsichtlich der Schwere der
möglichen Gefahr abgestuft:
Warnzeichen und Signalwör-
ter
Gefahr!
unmittelbare Lebens-
gefahr oder Gefahr
schwerer Personenschä-
den
Gefahr!
Lebensgefahr durch
Stromschlag
Warnung!
Gefahr leichter Personen-
schäden
Vorsicht!
Risiko von Sachschäden
oder Schäden für die Um-
welt
1.2 Bestimmungsgemäße
Verwendung
Bei unsachgemäßer oder nicht
bestimmungsgemäßer Verwen-
dung können Beeinträchtigun-
gen des Produkts und anderer
Sachwerte entstehen.
Das Produkt darf ausschließlich
zur Steuerung der Wohnungs-
lüftungsgeräte VAR 60/1 D
bzw. VAR 60/1 DW verwendet
werden.
Die bestimmungsgemäße Ver-
wendung beinhaltet:
–das Beachten der beiliegen-
den Betriebsanleitungen des
Produkts sowie aller weiteren
Komponenten der Anlage
–die Einhaltung aller in den
Anleitungen aufgeführten In-
spektions- und Wartungsbe-
dingungen.
Dieses Produkt kann von Kin-
dern ab 8 Jahren und darüber
sowie von Personen mit ver-
ringerten physischen, sensori-
schen oder mentalen Fähigkei-
ten oder Mangel an Erfahrung
und Wissen benutzt werden,
wenn sie beaufsichtigt oder
bezüglich des sicheren Ge-
brauchs des Produktes unter-
wiesen wurden und die daraus
resultierenden Gefahren ver-
stehen. Kinder dürfen nicht mit
dem Produkt spielen. Reinigung
Sicherheit 1
0020236700_01 Betriebsanleitung 3
und Benutzer-Wartung dürfen
nicht von Kindern ohne Beauf-
sichtigung durchgeführt werden.
Eine andere Verwendung als
die in der vorliegenden Anlei-
tung beschriebene oder eine
Verwendung, die über die hier
beschriebene hinausgeht, gilt
als nicht bestimmungsgemäß.
Nicht bestimmungsgemäß ist
auch jede unmittelbare kom-
merzielle und industrielle Ver-
wendung.
Achtung!
Jede missbräuchliche Verwen-
dung ist untersagt.
1.3 Allgemeine
Sicherheitshinweise
1.3.1 Gefahr durch
Fehlbedienung
Durch Fehlbedienung können
Sie sich selbst und andere ge-
fährden und Sachschäden ver-
ursachen.
▶Lesen Sie die vorliegende An-
leitung und alle mitgeltenden
Unterlagen sorgfältig durch,
insb. das Kapitel "Sicherheit"
und die Warnhinweise.
▶Führen Sie nur diejenigen Tä-
tigkeiten durch, zu denen die
vorliegende Betriebsanleitung
anleitet.
2 Hinweise zur Dokumentation
4Betriebsanleitung 0020236700_01
2 Hinweise zur
Dokumentation
2.1 Mitgeltende Unterlagen
beachten
▶Beachten Sie unbedingt alle Betriebs-
anleitungen, die Komponenten der An-
lage beiliegen.
▶Beachten Sie die landespezifischen
Hinweise im Anhang Country Specifics.
2.2 Unterlagen aufbewahren
▶Bewahren Sie diese Anleitung sowie
alle mitgeltenden Unterlagen zur weite-
ren Verwendung auf.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt - Artikelnummer
VAZ RC 0020236363
VAZ RCW 0020236364
3 Produktbeschreibung
Das Produkt ist ein Fernbediengerät für
die dezentralen Wohnungslüftungsgeräte
VAR 60/1 D und VAR 60/1 DW. Das Fern-
bediengerät steuert ein einzelnes Woh-
nungslüftungsgerät oder ein System von
Wohnungslüftungsgeräten manuell oder
mittels verschiedener automatischer Be-
triebsarten.
Das Fernbediengerät VAZ RC kann mit
kabelgebundenen Wohnungslüftungsgerä-
ten VAR 60/1 D verwendet werden.
Das Fernbediengerät VAZ RCW kann
mit kabellosen Wohnungslüftungsgerä-
ten VAR 60/1 DW verwendet werden.
Ein Lüftungssystem funktioniert nach
dem MASTER-SLAVE-Prinzip. Eins der
der Wohnungslüftungsgeräte dient als
MASTER, der alle weiteren Wohnungs-
lüftungsgeräte (SLAVES) steuert. Der
MASTER wird mit dem Fernbedienge-
rät oder mit einem optionalen Regler
(VAZ CPC/VAZ CPCW) bedient.
In der Regel wird ein zentral gelegenes
Wohnungslüftungsgerät als MASTER
eingerichtet. Eine Hälfte der SLAVES
hat die gleiche Lüftungsrichtung wie der
MASTER, die andere Hälfte hat die entge-
gensetzte Lüftungsrichtung. Die Sensoren
im MASTER ermitteln die Luftfeuchte und
die Helligkeit.
Ein Regenerator im Wohnungslüftungs-
gerät nimmt bei der Entlüftung die Wärme
der Raumluft auf und gibt sie bei der Belüf-
tung wieder an die einströmende Außen-
luft ab.
Die maximale Distanz zwischen dem
MASTER und dem Fernbediengerät
beträgt 15 m

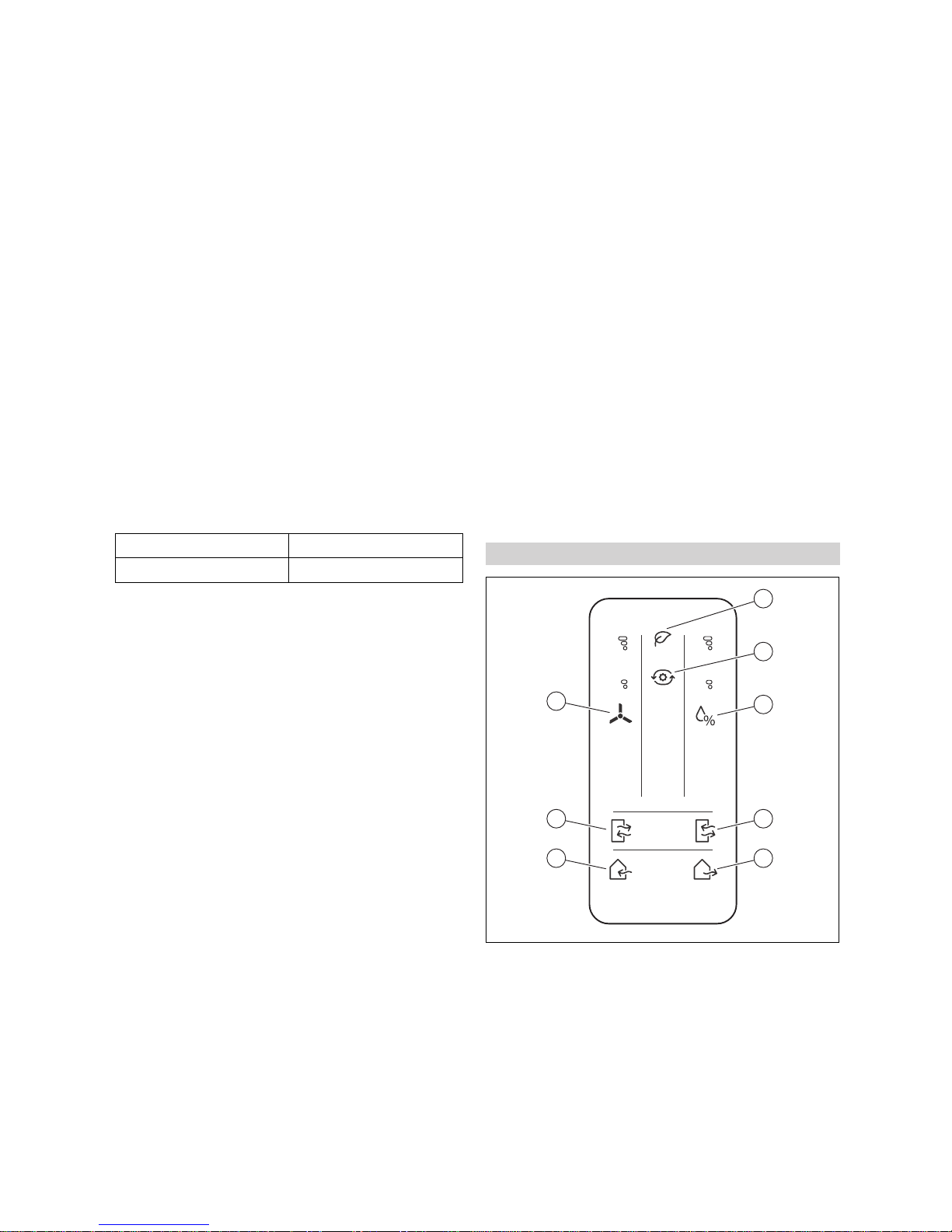

3.1 Bedienelemente
Gültigkeit: VAZ RC
1
2
3
4
5
7
6
8
1 eco-Modus
2 Automatik-Mo-
dus
3 Grenzwert für
Luftfeuchte
4 Querlüftung
(MASTER
belüftet)
5 Entlüftung
6 Belüftung
7 Querlüftung
(MASTER
entlüftet)
8 Lüftungsge-
schwindigkeit
Produktbeschreibung 3
0020236700_01 Betriebsanleitung 5
Gültigkeit: VAZ RCW
1
2
3
4
5
7
8
6
1 eco-Modus
2 Automatik-Mo-
dus
3 Grenzwert für
Luftfeuchte
4 Querlüftung
(MASTER
belüftet)
5 Entlüftung
6 Belüftung
7 Querlüftung
(MASTER
entlüftet)
8 Lüftungsge-
schwindigkeit
3.2 Lieferumfang prüfen
▶Prüfen Sie den Lieferumfang auf Voll-
ständigkeit.
An-
zahl
Inhalt
1 Fernbediengerät (mit Batterie
CR2025)
1 Betriebsanleitung
3.3 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird doku-
mentiert, dass die Produkte gemäß dem
Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfül-
len.
Die Konformitätserklärung kann beim Her-
steller eingesehen werden.
3.4 Betriebsarten
3.4.1 Automatik-Modus
Im Automatik-Modus entlüften und be-
lüften die angeschlossenen Wohnungs-
lüftungsgeräte jeweils abwechselnd für
70 Sekunden mit niedrigster Lüftungsge-
schwindigkeit. Ein Regenerator im Woh-
nungslüftungsgerät nimmt bei der Ent-
lüftung die Wärme der Raumluft auf und
gibt sie bei der Belüftung wieder an die
einströmende Außenluft ab.
Ein Lichtsensor im MASTER überwacht
die Helligkeit im Raum. Je nach Helligkeit
stellt sich der Nachtmodus oder der Tag-
modus ein.
Ein Sensor im MASTER überwacht die
Luftfeuchte der Luft. Wenn der Grenzwert
überschritten werden, dann beginnen die
Wohnungslüftungsgeräte damit die Luft-
feuchte zu senken:
–Im Tagmodus erfolgt der Luftaustausch
durch abwechselnde Be- und Entlüftung
mit mittlerer Lüftungsgeschwindigkeit.
Dabei nimmt ein Regenerator im Woh-
nungslüftungsgerät bei der Entlüftung
die Wärme der Raumluft auf und gibt sie
bei der Belüftung wieder an die einströ-
mende Außenluft ab.
–Im Nachtmodus erfolgt der Luftaus-
tausch durch Querlüftung in eine Rich-
tung (MASTER belüftet) mit niedrigster
Lüftungsgeschwindigkeit, um die Laut-
stärke gering zu halten.
Wenn der Grenzwert wieder um fünf Pro-
zent unterschritten ist, dann kehren die
Wohnungslüftungsgeräte zurück in den
normalen Betrieb.
Der Grenzwert für die Luftfeuchte kann
über die Tasten des Fernbediengeräts in
drei Stufen angepasst werden.
Rückmeldung:
–Bei der Aktivierung des Automatik-Mo-
dus blinkt die LED am MASTER einmal
weiß und rot.
3 Produktbeschreibung
6Betriebsanleitung 0020236700_01
–Solange voreingestellte Grenzwerte
überschritten sind, leuchtet die LED am
MASTER dauerhaft rot.
Hinweis
Wählen Sie den eco-Modus, um
auch bei starkem Wind eine ord-
nungsgemäße Raumlüftung und
Regulierung der Luftfeuchte zu ge-
währleisten.
3.4.2 eco-Modus
Im eco-Modus ist die Lüftungsfunktion de-
aktiviert und die Windschutz-Lamellen der
Wohnungslüftungsgeräte sind geschlos-
sen.
Ein Lichtsensor im MASTER überwacht
die Helligkeit im Raum. Je nach Helligkeit
stellt sich der Nachtmodus oder der Tag-
modus ein.
Ein Sensor im MASTER überwacht die
Luftfeuchte. Wenn die Luft den voreinge-
stellten Grenzwert überschreitet, dann be-
ginnen die Wohnungslüftungsgeräte damit
die Luftfeuchte zu senken:
–Im Tagmodus erfolgt der Luftaustausch
durch abwechselnde Be- und Entlüftung
mit mittlerer Lüftungsgeschwindigkeit.
Dabei nimmt ein Regenerator im Woh-
nungslüftungsgerät bei der Entlüftung
die Wärme der Raumluft auf und gibt sie
bei der Belüftung wieder an die einströ-
mende Außenluft ab.
–Im Nachtmodus erfolgt der Luftaus-
tausch durch Querlüftung in eine Rich-
tung (MASTER belüftet) mit niedrigster
Lüftungsgeschwindigkeit, um die Laut-
stärke gering zu halten.
Wenn der Grenzwert wieder um fünf Pro-
zent unterschritten ist, dann kehren die
Wohnungslüftungsgeräte zurück in den
Standby.
Der Grenzwert für die Luftfeuchte kann
über die Tasten des Fernbediengeräts in
drei Stufen angepasst werden.
Rückmeldung:
–Bei der Aktivierung des eco-Modus
blinkt die LED am MASTER einmal rot.
–Solange der eco-Modus aktiv ist, blinkt
die LED am MASTER minütlich einmal
weiß und rot.
–Solange voreingestellte Grenzwerte
überschritten sind, leuchtet die LED am
MASTER dauerhaft rot.
3.4.3 Belüftung / Entlüftung
Im manuellen Betrieb kann die Funktion
Belüftung oder Entlüftung aktiviert werden.
Dabei arbeiten die Wohnungslüftungsge-
räte permanent mit höchster Lüftungsge-
schwindigkeit.
Bei aktivierter Belüftung fördern alle Woh-
nungslüftungsgeräte dauerhaft frische Luft
von außen nach innen. Dabei geben die
Regeneratoren in den Wohnungslüftungs-
geräten ggf. gespeicherte Wärme an die
einströmende Außenluft ab.
Bei aktivierter Entlüftung fördern alle
Wohnungslüftungsgeräte dauerhaft
verbrauchte Luft von innen nach außen.
Rückmeldung:
–Bei der Aktivierung der Belüftung / Ent-
lüftung blinkt die LED am MASTER ein-
mal rot und nach drei Sekunden erneut
einmal rot.
–Solange die Belüftung / Entlüftung aktiv
ist, blinkt die LED am MASTER minüt-
lich einmal rot.
Hinweis
Um einen besseren Luftaustausch
zu ermöglichen, ist es zweck-
mäßig, bei aktivierter Belüftung /
Entlüftung zusätzlich die Fenster
zu öffnen.
3.4.4 Querlüftung
Im manuellen Betrieb kann die Funktion
Querlüftung aktiviert werden. Dabei arbei-
ten die Wohnungslüftungsgeräte perma-
Betrieb 4
0020236700_01 Betriebsanleitung 7
nent mit höchster Lüftungsgeschwindig-
keit.
Bei aktivierter Querlüftung erzeugen die
Wohnungslüftungsgeräte dauerhaft einen
Luftstrom. Die Richtung des Luftstroms
kann über die beiden Tasten gesteuert
werden:
–Der MASTER und synchron arbeitende
Wohnungslüftungsgeräte entlüften,
während alle weiteren Wohnungslüf-
tungsgeräte belüften.
–Der MASTER und synchron arbeitende
Wohnungslüftungsgeräte belüften, wäh-
rend alle weiteren Wohnungslüftungsge-
räte entlüften.
Rückmeldung:
–Bei der Aktivierung der Querlüftung
blinkt die LED am MASTER zweimal rot
und nach drei Sekunden erneut zweimal
rot.
–Solange die Querlüftung aktiv ist, blinkt
die LED am MASTER minütlich einmal
rot.
3.5 Funktionen
3.5.1 Luftfeuchte
Sie können den Grenzwert für die Sensor-
Überwachung der relativen Luftfeuchte in
drei Stufen einstellen.
Die Sensor-Überwachung ist nur während
der Betriebsarten Automatik-Modus oder
eco-Modus aktiv.
Die wählbaren Stufen sind:
–Niedrig: 40 %
–Mittel: 55 % (Werkseinstellung)
–Hoch: 70 %
Rückmeldung:
–Nach der Auswahl des Grenzwerts der
Luftfeuchte blinkt die LED am MASTER
mehrmals rot (ein Blinken für jede Luft-
feuchtestufe).
Hinweis
Wenn Sie den Grenzwert der Luft-
feuchte zum ersten Mal einstellen,
dann wird die aktuelle Luftfeuchte
gemessen. Während der Mes-
sung ist es möglich, dass die Woh-
nungslüftungsgeräte in den Modus
Entlüftung schaltet.
3.5.2 Lüftungsgeschwindigkeit
Sie können die Lüftungsgeschwindigkeit
für den manuellen Betrieb mehrstufig ein-
stellen.
Gültigkeit: VAZ RC
Die Lüftungsgeschwindigkeit kann in drei
Stufen eingestellt werden.
Gültigkeit: VAZ RCW
Die Lüftungsgeschwindigkeit kann in fünf
Stufen eingestellt werden.
Rückmeldung:
–Nach der Auswahl der Lüftungsge-
schwindigkeit im manuellen Betrieb
blinkt die LED am MASTER mehrmals
weiß (ein Blinken für jede Lüftungs-
stufe).
4 Betrieb
4.1 Produkt in Betrieb nehmen
4.1.1 Entladeschutzfolie entfernen
▶Ziehen Sie die Entladeschutzfolie
heraus.
–Das Fernbediengerät ist betriebs-
bereit.
4 Betrieb
8Betriebsanleitung 0020236700_01
4.2 Betriebart wählen
▶Drücken Sie die Taste der Betriebsart,
die Sie auswählen möchten.
4.3 Funktionen einstellen
▶Drücken Sie auf die Taste der Funkti-
onsstufe, die Sie einstellen möchten.
◁Die eingestellte Stufe wird durch die
LED-Anzeige am Fernbediengerät
angezeigt.
4.4 MASTER-SLAVE bei
VAR 60/1 DW einrichten
1
3
2
4
6
5
4.4.1 Produkt initialisieren
Gültigkeit: VAZ RCW
▶Schalten Sie das Produkt ein.
◁Die LED leuchtet für 10 Sekunden.
▶Drücken Sie fünfmal die Taste für den
eco-Modus (1) während die LED leuch-
tet.
◁Die LED leuchtet konstant.
◁Das Wohnungslüftungsgerät wurde
initialisiert.
4.4.2 Code zuweisen
Gültigkeit: VAZ RCW
1. Schalten Sie das erste Wohnungslüf-
tungsgerät ein.
◁Das Wohnungslüftungsgerät wartet
auf die Eingabe eines 8-stelligen
Codes.
◁Die LED am Wohnungslüftungsgerät
blinkt rot-weiß.
2. Wählen Sie aus den sechs Tasten (1)
bis (6) einen 8-stelligen Code, wobei
nicht achtmal die gleiche Taste ver-
wendet werden darf.
3. Notieren Sie den Code.
Hinweis
Der Code ist für die Einrichtung
weiterer Wohnungslüftungsge-
räte erforderlich.
4. Geben Sie den Code ein.
◁Die LED am Wohnungslüftungsgerät
blinkt rot: Dem Wohnungslüftungs-
gerät wurde der Code zugewiesen.
▽Die LED am Wohnungslüftungsgerät
leuchtet für 3 Sekunden rot: Der
eingegebene Code ist ungültig.
–Wenn die LED am Wohnungslüf-
tungsgerät wieder rot-weiß blinkt,
dann können Sie erneut einen
Code eingeben.
5. Richten Sie das Wohnungslüftungsge-
rät als MASTER ein. (→Seite 9)
6. Schalten Sie das nächste Wohnungs-
lüftungsgerät ein und geben Sie den
Code ein.
7. Richten Sie das Wohnungslüftungsge-
rät als SLAVE ein. (→Seite 9)
Otros manuales para VAZ RC
1
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Mando a distancia de Vaillant
Vaillant
Vaillant 0020285219 Manual de usuario
Vaillant
Vaillant VR 91f Manual de usuario
Vaillant
Vaillant VR 920 Manual de usuario
Vaillant
Vaillant VR 81 Manual del propietario
Vaillant
Vaillant VR 91f Manual de usuario
Vaillant
Vaillant VR 91 Manual de usuario
Vaillant
Vaillant VED/8 Manual de usuario
Vaillant
Vaillant 0020260940 Manual de usuario
