Urmet domus 1043/258 Manual de usuario

DS1043-223 LBT20290

TARGA MONOFACCIALE CON MODULO VOCALE

MONOSIDE PLATE WITH VOCAL MODULE

Sch./Ref. 1043/258

INSTALLAZIONE

INSTALLATION

Mod.

1043

2 DS1043-223

ITALIANO

CARATTERISTICHE GENERALI

La targa vocale 1043/258 è stata progettata e costruita con tecnologia LED che garantisce un’elevata

riflessione luminosa ed affidabilità nel tempo.

Per attivare le segnalazioni di allarme dovrà essere alimentato uno degli ingressi (A, B o C) con tensione di

12Vdc o 24Vdc selezionabile tramite ponticello JP2.

Se si desidera avere più di un messaggio in sequenza è possibile alimentare secondo l’ordine preferito i

vari ingressi. Può essere attivo un solo ingresso per volta.

L’attivazione simultanea di due o più ingressi arresta la riproduzione acustica della targa.

CARATTERISTICHE TECNICHE

Tensione nominalealimentazione..................................... 12Vdc o 24Vdc selezionabile tramite ponticello JP2

Fusibile...........................................................................................................................................Fast 1 A

Pressione acustica del buzzer....................................................................................> 75dB @ 1 m (tipico)

Frequenza acustica del buzzer................................................................. 1,1KHz ± 50 Hz ; 950 Hz ± 50 Hz

Consumo a riposo ............................................................................................................... 35mA @ 24Vdc

Consumo massimo (allarme).................................................... < 500mA @24Vdc (tipico 400mA @ 24Vdc)

Frequenza di lampeggio.............................................................................................................1 Hz ± 20%

Temperatura di funzionamento..............................................................................................-10°C ÷ +55°C

Grado di protezione...............................................................................................................................IP40

Materiale involucro .................................................................................................ABS autoestinguente V0

Colore involucro ..........................................................................................RAL 9003, Frontale trasparente

Dimensioni (in mm)....................................................................................................................360x150x70

I pittogrammi applicabili sulle targhe sono i seguenti:

•ALLARME INCENDIO

•FIRE ALARM

•EVACUARE IL LOCALE

•SPEGNIMENTO IN CORSO

•ALLARME GAS

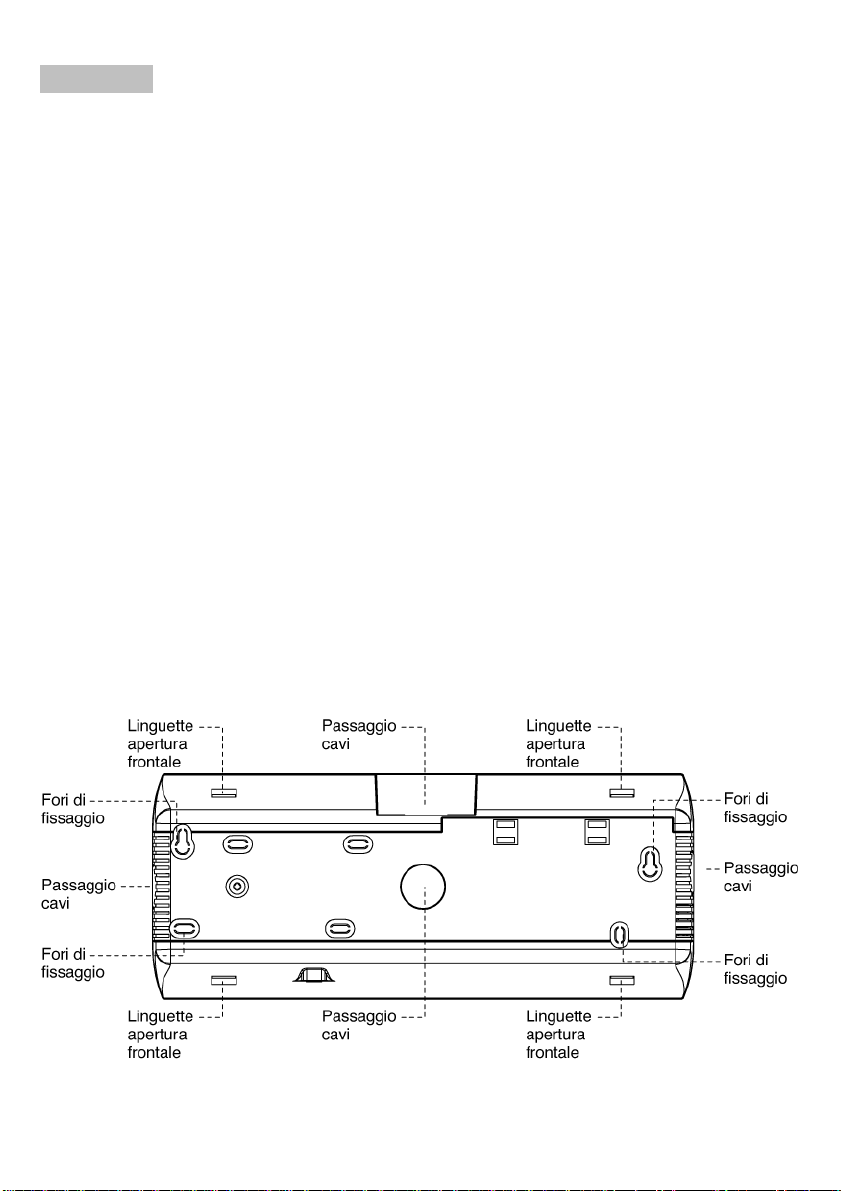

INSTALLAZIONE

A A A

A A

DS1043-223 3

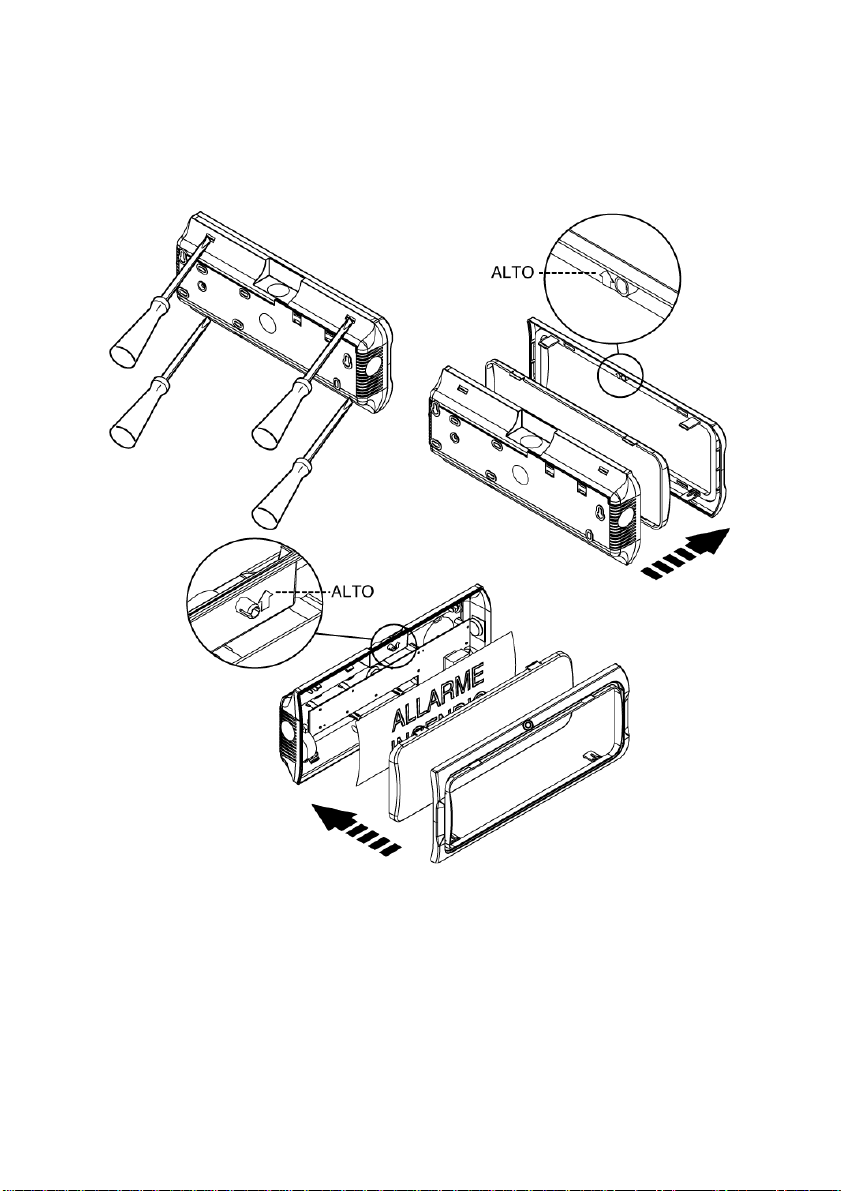

Modalità di montaggio pittogrammi nella targa:

•Sganciare il coperchio dal fondo agendo sulle linguette di incastro;

•Sganciare il frontale trasparente dal coperchio agendo sulle linguette di incastro;

•Inserire il tipo di pittogramma desiderato;

•Riagganciare frontale trasparente sul coperchio e lo stesso sul fondo rispettando le frecce di

allineamento;

•Fissare il coperchio con le viti fornite a corredo.

4 DS1043-223

CONNESSIONI ELETTRICHE

(*) = Impostazione di fabbrica

Registrazione di un messaggio personalizzato

•Inserire il microfono nel connettore microfono ( J1 )

•Collegare l’alimentazione ai morsetti DC IN “+” e DC IN “-“ (JP1 deve essere posizionato in A-B).

•Premere e tenere premuto il pulsante REC. Dopo circa 1 secondo, il LED (D5) si accenderà.

•Mentre il LED (D5) è acceso, parlare nel microfono per registrare il messaggio personalizzato.

•Rilasciare il pulsante REC al termine della registrazione.

•Per riascoltare la registrazione, premere e rilasciare il pulsante REC

Programmazione Messaggi

Collegare l’alimentazione ai morsetti DC IN “+” e DC IN “-“ (JP1 deve essere posizionato in A-B).

In totale ci sono 7 messaggi pre-registrati e un messaggio personalizzato.

L’utente può assegnare un messaggio differente per ognuno dei 3 ingressi di allarme.

Inoltre, per ogni assegnazione, l’utente può scegliere la tipologia di allarme tra “solo messaggio vocale”

o “beep + messaggio vocale”.

Per effettuare queste selezioni bisogna configurare il DIP switch SW1.

SW1 < D >

Funzione

H Messaggio

L Beep + Messaggio

Nome

JP1

Targa alimentata dai morsetti DC_IN

(*)

Alimentazione dai morsetti DC_IN non

necessaria. Targa alimentata dai segnali

di ingresso A, B, C (MSG_IN).

JP2

DC_IN e/o MSG_IN (ingressi A, B, C)

sono segnali a 24Vdc. (*) DC_IN e/o MSG_IN (ingressi A, B, C)

sono segnali a 12Vdc.

J2, J5

Da non utilizzare (riservati)

INGRESSI

A B C

CONNETTORE

MICROFONO

ALIMENTAZIONE

DS1043-223 5

SW1

Funzione

< A >

< B >

< C >

L L L Attenzione-Attenzione. È stato segnalato un allarme

incendio in questa area. Seguire le procedure di

emergenza (Impostazione di fabbrica: associato ingresso A).

L L H Attenzione-Attenzione. Vietato entrare in quest’area.

Spegnimento automatico attivato (Impostazione di fabbrica:

associato ingresso B).

L H L

May I have your attention please – May I have your

attention please. There has been a fire reported in this

building. Please follow the indicated emergency procedures

(Factory setting: associated input C).

L H H May I have your attention please – May I have your

attention please. Do not entry in this area. Automatic

extinguishing system activated.

H L L Attenzione-Attenzione. È stato segnalato un allarme per

presenza gas in questa area. Seguire le procedure di

emergenza.

H L H Attenzione-Attenzione. È stato segnalato un allarme

incendio in questa area. Evacuare il locale seguendo i

percorsi indicati. Non utilizzare ascensori.

H H L

May I have your attention please – May I have your

attention please. There has been a fire reported in this

area. Please leave this area by the nearest exitor exit

stairway. Do not use elevators.

H H H Messaggio Personalizzato / Custom Message

Assegnazione Messaggi

1. Configurare il DIP switch SW1 per scegliere la tipologia di allarme ed il messaggio desiderato,

in accordo con le tabelle precedenti.

2. Premere il pulsante <A-B-C> una volta per selezionare l’ingresso di allarme A (il LED D5

lampeggerà con frequenza di 1HZ per confermare la selezione). Se si vuole scegliere di

programmare l’ingresso di allarme B, bisognerà premere il pulsante <A-B-C> 2 volte (il LED D5

lampeggerà con frequenza di 2HZ per confermare la selezione). Analogamente per selezionare

l’ingresso di allarme C, premere il pulsante <A-B-C> 3 volte (il LED D5 lampeggerà con

frequenza di 3HZ per confermare la selezione).

3. Dopo aver settato DIP switch SW1 e selezionato l’ingresso, premere brevemente e rilasciare il

pulsante <Program>. In questo modo la tipologia di allarme ed il messaggio, scelti tramite

SW1, saranno assegnati all’ingresso di allarme selezionato tramite il pulsante <A-B-C>

4. Ripetere le operazioni da 1 a 3 per programmare gli altri ingressi

6 DS1043-223

ESEMPIO DI COLLEGAMENTO

Collegamento della targa vocale ad una centrale della serie 1043/5XX usando solo 2 fili.

Per questo tipo di collegamento settare il ponticello JP1 in posizione B-C

Assicurarsi che la corrente erogabile dall’uscita sirena sia sufficiente a mantenere la targa in

allarme.

DS1043-223 7

ENGLISH

GENERAL CHARACTERISTICS

The 1043/258 plate was designed and built with LED technology assuring high light reflection and reliability

over time.

To activate the alarm condition, one of the three input (A,B or C) must be powered on with 12Vdc or 24Vdc

(selectable trough JP2 jumper).

Is also possible to have a messages sequence, to do this the inputs (A, B and C) must be powered on

respecting the chosen order. Only one input can be activated at the same time.

A simultaneous activation of two or more inputs blocks the acoustic output of the plate.

TECHNICAL CHARACTERISTICS

Nominal supply voltage.................................................. 12 Vdc or 24 Vdc ( selectable through JP2 jumper)

Fuse...............................................................................................................................................Fast 1 A

Buzzer acoustic pressure .........................................................................................> 75dB @ 1 m (typical)

Buzzer acoustic frequency....................................................................... 1.1 KHz ± 50 Hz ; 950 Hz ± 50 Hz

Current Consumption......................................................................................................... 35 mA @ 24 Vdc

Max Current Consumption (allarm)......................................< 500 mA @24 Vdc (typical 400 mA @ 24 Vdc)

LED Flashing frequency ..............................................................................................................1Hz ± 20%

Operating temperature...........................................................................................................-10°C ÷ +55°C

Protection degree..................................................................................................................................IP40

Enclosure material................................................................................................ABS self-extinguishing V0

Enclosure colour...................................................................................RAL 9003, Transparent front portion

Dimensions (in mm)...................................................................................................................360x150x70

The pictographs applicable on the plate are the following:

•ALLARME INCENDIO

•FIRE ALARM

•EVACUARE IL LOCALE

•SPEGNIMENTO IN CORSO

•ALLARME GAS

INSTALLATION

8 DS1043-223

How to mount the pictographs into the plate:

•Remove the cover from the base by acting on the clips;

•Remove the transparent part from the cover by acting on the clips;

•Insert the desired pictograph between the transparent part and the cover;

•Re-assemble the transparent part on the cover then close the cover to the base by observing the

alignment arrows;

•Secure the cover with the screws provided.

DS1043-223 9

ELECTRICAL CONNECTIONS

Nome

B shorted

C shor

ted

JP1

Fire Panel will be powered by DC_IN

terminals.

(*)

Fire Panel will be powered by MSG_IN

terminals and not by DC_IN terminals.

JP2

DC_IN and/or MSG_IN (inputs A B C )

are 24V signals.

(*)

DC_IN and/or MSG_IN (inputs A B C )

are 12V signals

J2, J5

Not used (reserved).

(*) = Factory setting

Recording of a Personalized Message

•Insert microphone into the microphone connector (J1).

•Power on the plate using the terminals DC IN “+” and DC IN “-“ (JP1 should be set to A-B).

•Press and hold the REC button. LED (D5) will light up in about 1 second.

•During LED (D5) is on, speak to the microphone to record your personalized message. (make sure

the <REC> button is keep pressed during recording).

•Release the REC button when finished recording.

•To play back the message, briefly press and release the REC button.

Message Programming

Power on the plate using the terminals DC IN “+” and DC IN “-“ (JP1 should be set to A-B).

There are totally 7 pre-recorded messages and 1 personalized message. User can assign different

message to each of the 3 alarm inputs. Moreover, for each assignment, user can choose ‘message’ only

or ‘beep + message’ alarm type. DIP switch SW1 is used to make these selections.

SW1 < D >

Function

Message

Beep + Message

INPUTS

A B C

MICROPHONE

CONNECTOR

POWER SUPPLY

10 DS1043-223

SW1

Function

< A >

< B >

< C >

L L L Attenzione-Attenzione. È stato segnalato un allarme

incendio in questa area. Seguire le procedure di

emergenza (Impostazione di fabbrica: associato ingresso A).

L L H Attenzione-Attenzione. Vietato entrare in quest’area.

Spegnimento automatico attivato (Impostazione di fabbrica:

associato ingresso B).

L H L

May I have your attention please – May I have your

attention please. There has been a fire reported in this

building. Please follow the indicated emergency procedures

(Factory setting: associated input C).

L H H May I have your attention please – May I have your

attention please. Do not entry in this area. Automatic

extinguishing system activated.

H L L Attenzione-Attenzione. È stato segnalato un allarme per

presenza gas in questa area. Seguire le procedure di

emergenza.

H L H Attenzione-Attenzione. È stato segnalato un allarme

incendio in questa area. Evacuare il locale seguendo i

percorsi indicati. Non utilizzare ascensori.

H H L

May I have your attention please – May I have your

attention please. There has been a fire reported in this

area. Please leave this area by the nearest exitor exit

stairway. Do not use elevators.

H H H Messaggio Personalizzato / Custom Message

Message Assigning

Procedure to assign alarm type and message to inputs:

1. Set the DIP switch to choose the alarm type and message according to the above table.

2. Press the <A-B-C> button once to select alarm input A (D5 will blink at 1Hz for indication).

If you want to program input B, you should press the button twice instead of once. Then,

D5 will blink at 2Hz for indication. Similarly for input C, you should press the button 3 times.

Then D5 will blink at 3Hz for indication.

3. When you have set and DIP switch and the <A-B-C> button, briefly press and release the

<Program> button. Then, the alarm type and message type will be assigned to the input

defined by the <A-B-C> button selection.

4. You can repeat steps 1~3 to program all 3 inputs.

Tabla de contenidos

Idiomas:

Otros manuales de Sensor de seguridad de urmet domus

urmet domus

urmet domus Agora 2 Instrucciones de montaje

urmet domus

urmet domus 1043 Guía de inicio rápido

urmet domus

urmet domus 1051/101 Manual de usuario

urmet domus

urmet domus 1033/012 Manual de usuario

urmet domus

urmet domus 1033/013 Manual de usuario

urmet domus

urmet domus 1051 Manual de usuario

urmet domus

urmet domus 1083 Manual de usuario

urmet domus

urmet domus ELKRON IR600FC/RF Manual de usuario

urmet domus

urmet domus 1051 Instrucciones de montaje

urmet domus

urmet domus elekta steel 1060 Manual de usuario

urmet domus

urmet domus Sinthesi S2 Manual de usuario

urmet domus

urmet domus 1051 Manual de usuario

urmet domus

urmet domus Bitron Home 902010/24 Manual de instrucciones

urmet domus

urmet domus 1033/127 Manual de usuario

urmet domus

urmet domus 1033 Guía rápida

urmet domus

urmet domus 1067/024 Manual de usuario

urmet domus

urmet domus 1033 Guía rápida

urmet domus

urmet domus 1051 Instrucciones de montaje

urmet domus

urmet domus Grothe McGuard professional 120 Manual de usuario

urmet domus

urmet domus sinthesi steel 1083/14 Manual de usuario

urmet domus

urmet domus 1033/016 Manual de usuario

urmet domus

urmet domus FDI Transit GB-100-020 Manual de usuario

urmet domus

urmet domus 1033/015 Manual de usuario

urmet domus

urmet domus 1051 Manual de usuario

Manuales populares de Sensor de seguridad de otras marcas

THORLABS

THORLABS PDA10JT Manual de usuario

Waeco

Waeco UV-DETECT Manual de usuario

Intermatic

Intermatic IOS-DSIMF Manual de usuario

Siemens

Siemens AZL66 Series Manual de usuario

BTI

BTI Profiline Multi Finder Manual de usuario

Challenger

Challenger SL01 Manual de usuario

DMP Electronics

DMP Electronics 1122INT Manual de usuario

Rielta

Rielta Ladoga MK-RK Manual de usuario

Mirion Technologies

Mirion Technologies ACCURAD PRD Manual de usuario

Bosch

Bosch DS835 Manual de usuario

DBI SALA

DBI SALA EZ Stop Manual del operador

Lamptime

Lamptime ST05C Manual de usuario

Ubiquiti

Ubiquiti MFI-MSC Manual de usuario

Subsite

Subsite 910R Instrucciones de instalación

Satel

Satel OPAL Pro Manual de usuario

Aleph

Aleph XC-1XTEU Manual de usuario

Pima

Pima LARIS QUAD Manual de usuario

Solinst

Solinst 301 Manual de usuario

urmet domus 1043/258 Manual de usuario

Manuales populares de Sensor de seguridad de otras marcas
