ITALIANO

DESCRIZIONE GENERALE

Il pulsante antincendio 1043/143 è utilizzato per

la segnalazione manuale di allarme su impianti

antincendio di tipo convenzionale.

Il pulsante è di tipo a rottura: effettuando una

pressione sulla parte centrale del pulsante, il

frontale plastico si romperà, azionando

automaticamente l’interruttore di segnalazione

allarme. L’accensione del LED di colore rosso

indica lo stato di allarme. Per il ripristino

occorrerà aprire il pulsante ed effettuare la

sostituzione del frontale plastico.

Per aprire il coperchio usare la chiave come

descritto in fig. 1.

È possibile utilizzare la contro-base 1043/149

per installazioni con canaline elettriche esterne

con diametro fino a 20mm.

Il pulsante 1043/143 è da utilizzarsi con le attuali

centrali convenzionali Urmet (1043/022A,

1043/024A, 1043/136) e quelle di prossimo

sviluppo.

ENGLISH

GENERAL INFORMATION

The manual call point 1043/143 is used to

manually initiate an alarm condition on

conventional fire prevention systems.

The 1043/143 is a frangible element type: by

pressing on the operating face of the manual

call point, the frangible element breaks and the

alarm signal will be activated. The red LED

indication indicates, when turned-on, the alarm

condition.

To reset it is necessary to open the manual call

point and replace the frangible element.

To open the enclosure use the key as shown in

Fig. 1. The 1043/149 counter-base can be used

for installations with external electrical conduits

with a diameter of up to 20mm.

The manual call point 1043/143 is to be used

with actual (1043/022A, 1043/024A, 1043/136)

and future Urmet conventional control panels.

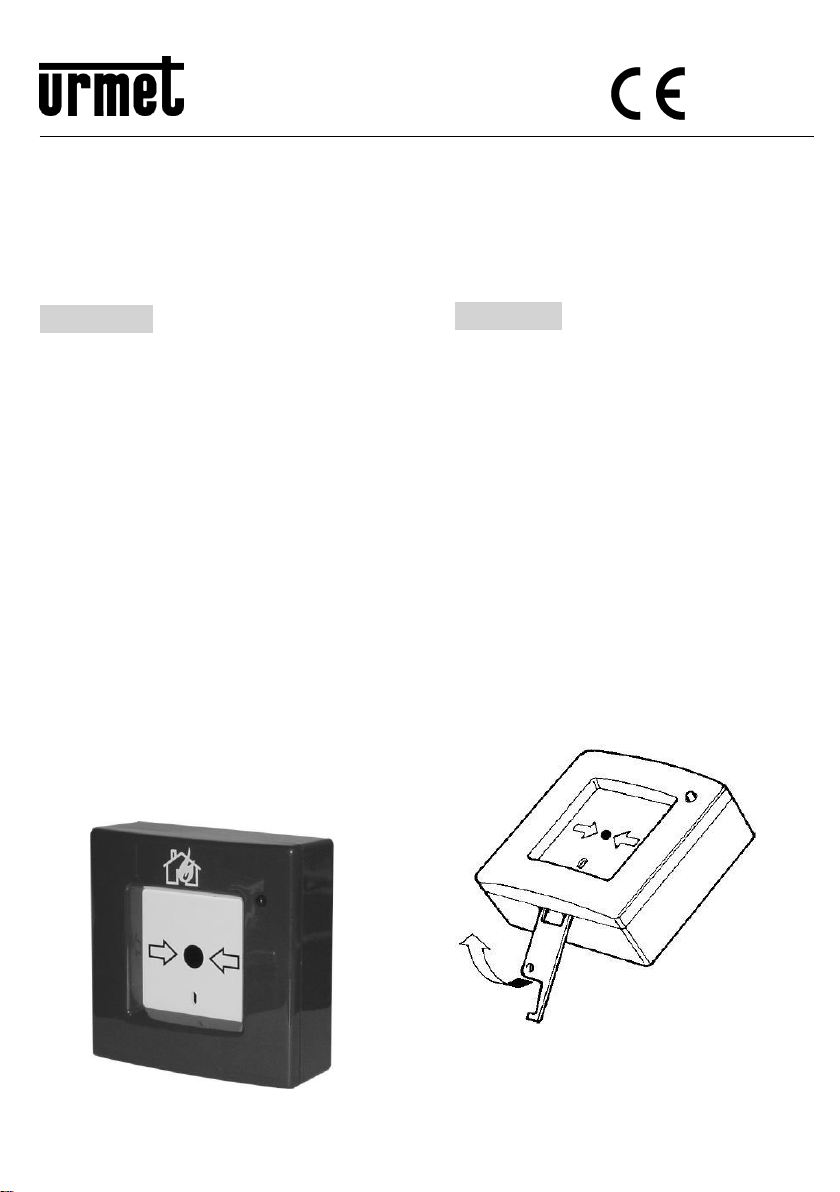

Fig. 1 –Apertura del contenitore

Opening Enclosure

LBT7365

DS1043-002F

Mod.

1043

PULSANTE ANTINCENDIO A ROTTURA

FRANGIBLE MANUAL CALL POINT

Sch./Ref. 1043/143

DS1043-002F

MORSETTIERE

M1 –Descrizione

IN+

Ingresso positivo linea rivelazione

IN-

Ingresso negativo linea rivelazione

OUT+

Uscita positivo linea rivelazione

OUT-

Uscita negativo linea rivelazione

COLLEGAMENTI

Utilizzare un cavo schermato: collegare lo

schermo del cavo solo alla massa della centrale

ed assicurarsi della sua continuità elettrica su

tutta la linea.

La sezione dei conduttori può variare in base alla

lunghezza del cavo.

Si consiglia un conduttore con sezione di 1,5

mm2.

Usare un cavo elettrico che non ecceda i seguenti

limiti:

Resistenza massima = 100 Ω

Capacità massima = 2 µF

Il collegamento elettrico deve essere effettuato

rimuovendo circa 10mm di protezione isolante dal

conduttore principale inserendolo nella

morsettiera.

Fig. 2 –Schema di collegamento

Eseguire il ponticello JP1 solo con centrali

convenzionali che riconoscono i pulsanti dai

rivelatori posti sulla stessa linea.

TERMINAL BOARDS

M1 –Description

IN+

Detection circuit positive input

IN-

Detection circuit negative input

OUT+

Detection circuit positive output

OUT-

Detection circuit negative output

CONNECTIONS

A shielded cable must be used: connect the

shield of the cable to the ground in the control

panel only and connect the shield between a

device.

The section of leads can vary according to the

length of the detection line.

A lead section of 1.5 mm2 is advised.

Don’t use cable that exceed these limits:

Maximum resistance = 100 Ω

Maximum capacitance = 2 µF

The electrical connection must be performed by

removing approximately 10 mm of insulating

cover from the main lead and insert it on the

terminal block.

Fig. 2 –Connection diagram

JP1 must be only executed with conventional

control panels that are able to recognize manual

call points from detectors on the same circuit.

DS1043-002F

TESTING

(PERSONALE ADDESTRATO)

Prima di iniziare le operazioni di test, comunicare

all’autorità competente che il sistema è

temporaneamente fuori servizio a causa della

manutenzione in corso.

Per testare il pulsante aprirlo, come mostrato in

Fig. 1, togliere il frontale ed azionare l’interruttore

per verificare la condizione di allarme.

Al termine delle operazioni di test, riportare il

sistema nelle normali condizioni operative e

comunicare il ripristino alle autorità competenti.

CARATTERISTICHE TECNICHE

Tensione di

funzionamento

20 Vcc (-15%, +10%)

Assorbimento in

condizione di allarme

(JP1 aperto)

26 mA @ 20Vcc

Assorbimento in

condizione di allarme

(JP1 chiuso)

53 mA @ 20Vcc

LED indicatore

Rosso fisso:

stato di allarme

Temperatura di

funzionamento

-10 55°C ± 2°C

(14 131°F)

Umidità relativa

93 % ± 2%

non condensante

Temperatura di

immagazzinamento

-30 70 °C

(-22 158°F)

Condizione di allarme

Tipo A

Classe ambientale

Interno

Dimensioni

110x110x42 mm

Peso

140 g

Materiale contenitore

ABS V0

ConformeallenormeEN54-11:2001/ A1:2005

Pulsante Antincendio a Rottura

Mod. 1043/143

Urmet S.p.A. 1293-CPD-0323

DoP n. 1293-CPR-0323

Ulterioriinformazionisonodisponibilipressoil costruttore.

TESTING

(TRAINED PERSONNEL)

Before testing, notify to competent authority that

the system is temporarily out of service due to

maintenance operations.

To test the manual call point, open it, remove

the frangible element and move the switch for

simulate the frangible element breaks.

Verify the alarm condition.

At the end of testing operations, restore the

system to normal operation and notify the status

to the competent authorities.

TECHNICAL SPECIFICATIONS

Operating voltage

20 Vdc (-15%, +10%)

Power consumption in

alarm condition

(JP1 opened)

26 mA @ 20Vdc

Power consumption in

alarm condition

(JP1 closed)

53 mA @ 20Vdc

LED indicator

Red steady:

alarm condition

Operating temperature

-10 55°C ± 2°C

(14 131°F)

Relative humidity

93 % ± 2%

non condensing

Storage/shipping

temperature

-30 70 °C

(-22 158°F)

Alarm condition

Type A

Environmental class

Inside

Dimensions

110x110x42 mm

Weight

140 g

Enclosure material

ABS V0

In compliance with EN54-11: 2001 / A1: 2005

Frangible Manual Call Point

Mod. 1043/143

Urmet S.p.A. 1293-CPD-0323

DoP n. 1293-CPR-0323

Furtherinformationareavailabletothemanufacturer.

1293

DS1043-002F

ITALIANO

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012

sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che

il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali

di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile

consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova

apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di

almeno 400 m2è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici

da smaltire con dimensione massima inferiore a 25 cm. L’adeguata raccolta differenziata per l’avvio

successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente

compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il

reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

ENGLISH

DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July

2012 on waste electrical and electronic equipment (WEEE)

The symbol of the crossed-out wheeled bin on the product or on its packaging indicates that this

product must not be disposed of with your other household waste.

Instead, it is your responsibility to dispose of your waste equipment by handing it over to a designated

collection point for the recycling of waste electrical and electronic equipment.

The separate collection and recycling of your waste equipment at the time of disposal will help to conserve

natural resources and ensure that it is recycled in a manner that protects human health and the environment.

For more information about where you can drop off your waste equipment for recycling, please contact your

local city office, your household waste disposal service or the shop where you purchased the product.

LBT7365

DS1043-002F

Area tecnica

servizio clienti +39. 011.23.39.810

http://www.urmet.com

e-mail: info@urmet.com

MADE IN ITALY

URMET S.p.A.

10154 TORINO (ITALY)

VIA BOLOGNA 188/C

Telef. +39. 011.24.00.000 (RIC.AUT.)

Fax +39. 011.24.00.300 - 323
