Urmet domus 1092 Manual de usuario

DS1092-538

BALL CAMERA AHD 4M DAY & NIGHT

1/3” OTTICA VARIFOCAL 2,8-12MM CON LED IR

4M AHD DAY & NIGHT BALL CAMERA

1/3” 2,8-12MM VARIFOCAL LENS WITH IR LED

AHD 4M TAG & NACHT KUGELKAMERA

1/3-ZOLL 2,8-12MM-OBJEKTIV MIT IR-LEDS

CAMÉRA MINI-DÔME AHD 4M DAY & NIGHT

1/3” OPTIQUE VARIFOCAL 2,8-12MM A DIODES IR

CÁMARA MINIDOMO AHD 4M DÍA/NOCHE

1/3” ÓPTICA VARIFOCAL 2,8-12MM CON LEDS IR

Sch./Ref./Typ/Réf. 1092/281M

GUIDA RAPIDA

QUICK GUIDE

SCHNELLANLEITUNG

GUIDE RAPIDE

GUÍA RÁPIDA

Mod.

1092

2 DS1092-538

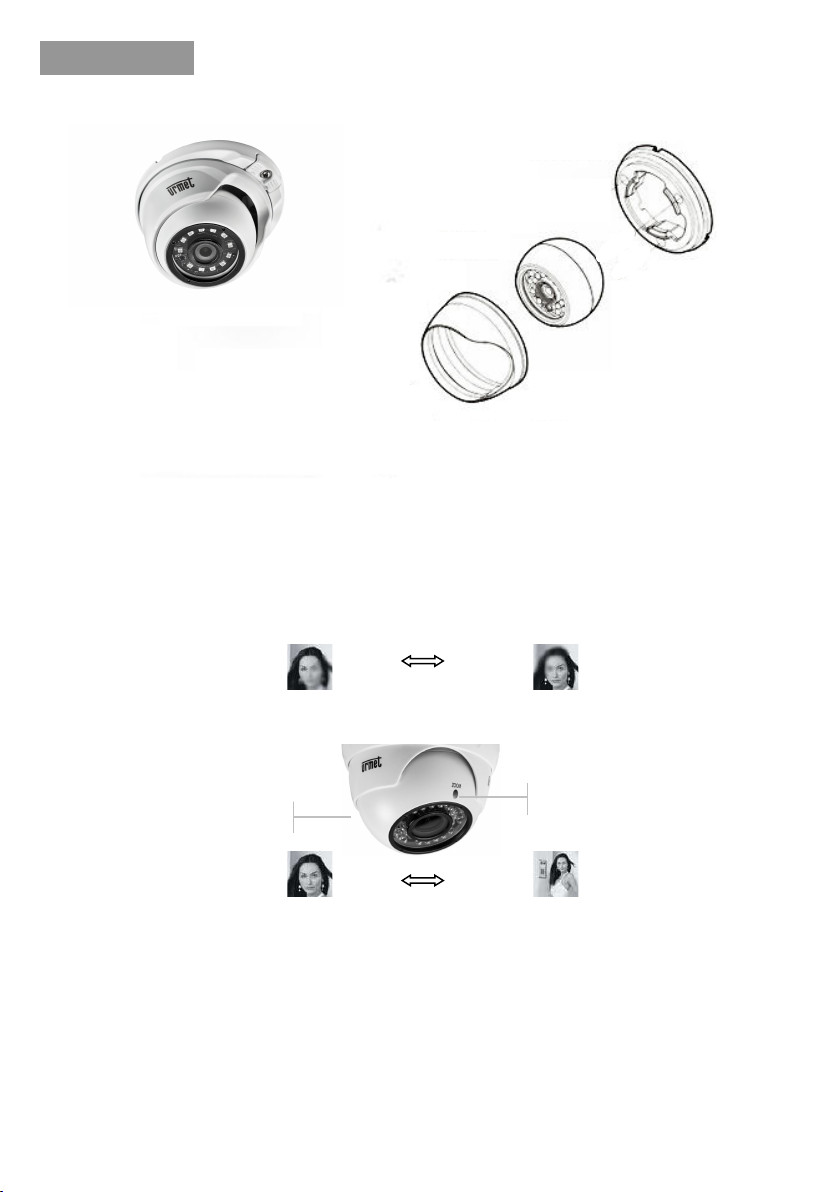

BASE DI FISSAGGIO

CORPO TELECAMERA

CALOTTA DI

PROTEZIONE

INSTALLAZIONE

 Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.

 Allentare la vite di blocco presente sulla calotta di protezione per scorporare la telecamera come in

figura.

 Fissare la base alla superficie di appoggio per mezzo di 4 viti. Se non si prevede la posa dei cavi di

collegamento a scomparsa, utilizzare l’asola presente sulla base per far fuoriuscire i cavi di

collegamento presenti sul corpo della telecamera senza pizzicarli compromettendone il corretto

funzionamento.

 Avvicinare la calotta di protezione alla base di fissaggio e stringere senza serrare la vite di blocco alla

base di fissaggio.

 Regolare l’inclinazione della telecamera rispetto al punto di ripresa delle immagini desiderato.

 Stringere saldamente la vite di blocco per mantenere la posizione selezionata.

 Collegare l’uscita video all’utilizzatore previsto.

 Alimentare la minidome.

 Effettuare la regolazione della lente per la ripresa voluta.

 Ruotare la vite di regolazione (Ⓒ) in senso orario o antiorario per allontanare o avvicinare la visione

del soggetto.

 Ruotare la vite di regolazione (Ⓒ) in senso orario o antiorario per regolare la messa a fuoco di un

soggetto vicino o lontano.

ITALIANO

Regolazione della messa a fuoco Ⓓ

Regolazione ZOOM Ⓒ

∞

T W

DS1092-538 3

COMANDI E REGOLAZIONI

La telecamera può essere unicamente comandata tramite comandi UTC, disponibili sui DVR/HDVR del

catalogo Urmet che li prevedono.

Tramite questi comandi è possibile accedere al menu OSD.

Per l’utilizzo dei comandi riferirsi ai relativi manuali dei prodotti.

Consultare la documentazione completa del prodotto sul sito Urmet per verificare la lista e le modalità

d’uso dei dispositivi compatibili.

UTILIZZO DEL MENU

La telecamera 1092/281M utilizza un menù a più livelli che consente di abilitare/disabilitare o variare le

impostazioni.

DESCRIZIONE DEL SISTEMA DEI MENU

Una volta impartito il comando di accesso al menu apparirà a monitor la finestra iniziale di accesso.

Utilizzando i tasti freccia, navigare i menu e selezionare le opzioni prescelte.

Il simbolo o indica che selezionando la voce ad esso abbinata si accederà ad un successivo

sottomenu nel quale sarà possibile eseguire ulteriori variazioni.

Per confermare le variazioni effettuate e uscire dai menu o dai sottomenu, selezionare la voce EXIT 

SAVE&END e premere il tasto centrale.

Per ripristinare la configurazione di fabbrica selezionare la voce EXIT  RESET e premere il tasto

centrale.

Guida rapida e manuale completo del dispositivo sono disponibili al seguente indirizzo

Guida rapida e manuale completo sono altresì disponibili per il DOWNLOAD dal sito URMET nella sezione

LIBRETTI DI ISTRUZIONE.

4 DS1092-538

Mount fixing screw

Camera body

Protective

dome

INSTALLATION

 Make sure that no units are powered before starting the installation procedure.

 Unscrew the fixing base from the ring lock to separate the camera, as in figure.

 Fix the base to the surface with 4 screws. If it is not planned an hidden installation of connection

cables, use the slot present on the base to draw out the connection cables present on the camera

body, without pinching them, in order to avoid malfunction.

 Bring the cover near the fixing base and screw the ring lock to the fixing base without tightening.

 Adjust the camera slant as regards the desired image capture point.

 Connect the video output to the utility.

 Power the camera.

 Adjust the lens to frame the required images.

 Turn the ZOOM adjustment screw (Ⓒ), clockwise or anticlockwise, to move the subject closer or

away.

 Turn the focus adjustment screw (Ⓓ), clockwise or anticlockwise, to adjust focus of nearby or faraway

subjects.

ENGLISH

Focus adjustment Ⓓ

ZOOM adjustment Ⓒ

∞

T W

DS1092-538 5

OPERATING FEATURES

The camera may be operated only using the UTC controls available on the DVR/HDVR of the Urmet

catalogue implementing the function. Refer to the complete product documentation on the Urmet website to

check for the list of available devices.

These controls can be used to access the OSD menu.

Refer to the respective product manuals for using the controls.

MENU USE

The camera ref. 1092/281M uses a multi-level menu that allows to enable/disable or change camera

settings.

MENUS SYSTEM DESCRIPTION

Once the menu access command has been performed, the access first screen will be displayed.

Once the item has been selected, the parameter can be changed choosing among the available options.

By selecting the item associated to the symbols or it is possible to access to the next submenu,

where other changes can be performed.

To quit the menu or the submenu and confirm the executed changes, select the item EXIT SAVE&END

and press the central button.

To reactivate the default values select the item EXIT RESET and press the central button.

Quick guide and complete user manual of the product are available at the following

link

Quick guide and complete user manual of the product are also available for DOWNLOAD from the URMET

website under the section USER MANUALS.

6 DS1092-538

BEFESTIGUNGSBASIS

KAMERAGEHÄUSE

SCHUTZKAPPE

INSTALLATION

 Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.

 Die ein an der Schutzkappe vorhandenen Arretierschraube mit Hilfe des mitgelieferten Schlüssels

lockern, um die Kamera wie in der Abbildung ersichtlich zu zerlegen.

 Die Basis mit 4 Schrauben an der Auflagefläche befestigen. Falls keine verdeckte Verlegung der

Anschlusskabel vorgesehen ist, das an der Basis vorhandene Langloch für den Austritt der am

Kameragehäuse vorhandenen Anschlusskabel verwenden. Darauf achten, dass sie nicht

eingeklemmt werden, damit die korrekte Funktion nicht beeinträchtigt wird.

 Die Schutzhaube an die Befestigungsbasis heranführen und anziehen, ohne die ein Arretierschraube

ganz an der Befestigungsbasis festzuziehen.

 Die Neigung der Kamera in Bezug auf den gewünschten Aufnahmepunkt der Bilder einstellen.

 Die ein Arretierschraube nun ganz festziehen, damit die gewählte Position eingehalten wird.

 Den Videoausgang an den vorgesehenen Verwender anschließen.

 Die Kuppelkamera mit Strom versorgen.

 Die Linse für die gewünschte Aufnahme einstellen.

 Die Stellschraube (Ⓒ) im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen, um die Sicht auf das

Subjekt näher oder weiter entfernt einzustellen.

 Die Stellschraube (Ⓒ) im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen, um den Fokus eines

nahen oder entfernten Subjektes einzustellen.

DEUTSC

FokuseinstellungⒸ

ZOOM-Einstellung Ⓒ

∞

T W

DS1092-538 7

STEUERUNGEN UND EINSTELLUNGEN

Die Kamera kann nur mit UTC-Funktionen bedient werden, die auf den DVR/HDVR-Geräten des Urmet-

Katalogs verfügbar sind, die diese vorsehen.

Konsultieren Sie die gesamte Produktdokumentation auf der Urmet-Website und überprüfen Sie die Liste

der kompatiblen Geräte.

Mit diesen Funktionen können das OSD-Menü aufgerufen werden.

Informationen über die Nutzung der Funktionen finden Sie in den entsprechenden Produkthandbüchern.

VERWENDUNG DES MENÜS

Bei der Kamera 1092/281M kommt ein Menü mit mehreren Ebenen zur Anwendung, über das die

Einstellungen aktiviert/deaktiviert oder geändert werden können.

BESCHREIBUNG DES MENÜ-SYSTEMS

Nachdem Sie den Befehl für den Zugriff auf das Menü erteilt haben, erscheint das Ausgangsfenster für den

Zugriff.

Nach Auswahl des gewünschten Stichpunktes besteht die Möglichkeit, den Parameter zu ändern.

Das Symbol oder gibt an, dass man bei Auswahl des damit verbundenen Stichpunktes auf ein

nachfolgendes Untermenü zugreift, das die Ausführung weiterer Änderungen ermöglicht.

Zum Bestätigen der vorgenommenen Änderung und zum Verlassen der Menüs oder der Untermenüs den

Stichpunkt EXIT  SAVE&END auswählen und die mittlere Taste drücken.

Zum Zurücksetzen auf die Werkskonfiguration den Stichpunkt EXIT  RESET auswählen und die mittlere

Taste drücken.

Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen unter dem

folgenden Link zur Verfügung

Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen außerdem im Bereich DOWNLOAD

auf der URMET Homepage in der Sektion USER MANUALS zur Verfügung (Die Webseite wird in Englisch

dargestellt).

8 DS1092-538

BASE DE FIXATION

CORPS CAMÉRA

CALOTTE DE

PROTECTION

INSTALLATION

 Avant de procéder à l’installation, s’assurer qu’aucune des unités à brancher n’est alimentée.

 Desserrer la vis de blocage présentes sur la calotte de protection en utilisant la clé fournie à cet effet,

pour démonter la caméra comme indiqué sur la figure.

 Fixer la base à la surface d’appui au moyen de 4 vis. Si la pose de câbles de branchement enfouis

n’est pas prévue, utiliser l’ouverture présente à la base pour faire sortir les câbles de branchement

présents sur le corps de la caméra sans les écraser pour ne pas compromettre le bon

fonctionnement.

 Approcher la calotte de protection de la base de fixation et visser la vis de blocage sur la base de

fixation (sans serrer).

 Régler l’inclinaison de la caméra pour l’orienter de façon à obtenir les images voulues.

 Serrer à fond la vis de blocage pour bloquer la caméra dans la position réglée au point précédent.

 Brancher la sortie vidéo au dispositif prévu.

 Alimenter la caméra mini-dôme.

 Effectuer le réglage de la lentille pour les images voulues.

 Tourner la vis de réglage (Ⓒ) dans le sens des aiguilles d’une montre ou dans le sens inverse ou

approcher la vision de la personne filmée.

 Tourner la vis de réglage (Ⓓ) dans le sens des aiguilles d’une montre ou dans le sens inverse ou

approcher la vision de la personne filmée.

FRA

NÇAIS

Réglage de la mise au point Ⓓ

Réglage ZOOM Ⓒ

∞

T W

DS1092-538 9

COMMANDES ET RÉGLAGES

La caméra ne peut être contrôlée que par les commandes UTC, disponibles sur les DVR/HDVR du

catalogue Urmet qui les prévoient. Consulter la documentation complète du produit, sur le site Urmet, et

vérifier la liste des dispositifs compatibles.

Ces commandes permettent d'accéder au menu OSD.

Pour l'utilisation des commandes, se reporter aux manuels des produits correspondants.

UTILISATION DU MENU

La caméra 1092/281M utilise un menu à plusieurs niveaux qui permet d’activer/désactiver les réglages

ainsi que de les modifier.

DESCRIPTION DU SYSTÈME DES MENUS

Une fois la commande d’accès au menu transmise la fenêtre initiale d’accès s’affiche sur l’écran.

Une fois l’option voulue sélectionnée, il est possible de modifier le paramètres.

Le symbole ou indique qu’en sélectionnant l’option qui lui est associée, l’on accède ensuite à un

sous-menu qui permet d’effectuer d’autres modifications.

Pour confirmer les modifications apportées et pour quitter les menus ou les sous-menus, sélectionner

l’option EXIT  SAVE&END et appuyer sur la touche centrale.

Pour rétablir la configuration par défaut, sélectionner l’option EXIT  RESET et appuyer sur la touche

centrale.

Le guide rapide et le manuel d'utilisation complet du produit sont disponibles sur le

lien suivant

Guide rapide et manuel d'utilisation complet du produit sont également disponibles en téléchargement

(DOWNLOAD) à partir du site Web URMET dans la section USER MANUALS (Le site web est en anglais).

10 DS1092-538

ase de fijación

Cuerpo de la cámara

Carcasa de

protección

INSTALACIÓN

 Antes de empezar el cableado, asegurarse de que todas las unidades que se deben conectar no

tengan alimentación.

 Afloje el tornillo presente en la carcasa de protección con la llave suministrada, para separar la

cámara como muestra la figura.

 Fije la base con los 4 tornillos suministrados. Si la instalación no es empotrada, utilice las ranuras

existentes en la base para no pellizcar el cable y provocar un funcionamiento indebido.

 Acerque la carcasa de protecciòn a la base de fijaciòn y apriete el tornillo sin bloquearlo

completamente.

 Ajuste la inclinación de la cámara en función del ángulo de visión deseado.

 Apriete fuertemente el tornillo de bloqueo para mantener la posición seleccionada

 Conecte la salida de vídeo al equipo.

 Dar alimentación a la cámara.

 Encienda la cámara. Ajuste la óptica para tomar la imagen deseada.

 Gire el tornillo de ajuste ZOOM (Ⓒ) en sentido horario o antihorario, para acercar o alejar el objeto.

 Gire el tornillo de ajuste de enfoque (Ⓓ) en sentido horario o antihorario, para acercar o alejar el

punto de enfoque.

ESPAÑOL

Ajuste de enfoque Ⓒ

Ajuste ZOOM Ⓒ

∞

T W

Otros manuales para 1092

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cámara de seguridad de urmet domus

urmet domus

urmet domus BULLET 1093/139M2 Guía de instalación

urmet domus

urmet domus 1092/002E Manual de usuario

urmet domus

urmet domus THERA 5 Ref.1092/602 Manual de usuario

urmet domus

urmet domus 1096 Manual de usuario

urmet domus

urmet domus Easy Dome IV 1092 Series Manual de usuario

urmet domus

urmet domus 1092/218 Manual de usuario

urmet domus

urmet domus 1096 Manual de usuario

urmet domus

urmet domus 1051 Instrucciones de montaje

urmet domus

urmet domus 1099/212 Manual de usuario

urmet domus

urmet domus 1092/165H Manual de usuario

urmet domus

urmet domus 1096 Manual de usuario

urmet domus

urmet domus 1092 Manual de usuario

urmet domus

urmet domus 1092/605 Manual de usuario

urmet domus

urmet domus 1092/254H Manual de usuario

urmet domus

urmet domus 1092/256HZ Manual de usuario

urmet domus

urmet domus 1092 Manual de usuario

urmet domus

urmet domus Cloud Camera Series Manual de usuario

urmet domus

urmet domus 1099/001 Manual de usuario

urmet domus

urmet domus 1092 Manual de usuario

urmet domus

urmet domus DS1092-244 Manual de usuario

urmet domus

urmet domus 1092/003E Manual de usuario

urmet domus

urmet domus 1096 Manual de usuario

urmet domus

urmet domus 1096/204 Manual de usuario

urmet domus

urmet domus 1092/601 THERA 4 MINIDOME P/T/Z Manual de usuario

Manuales populares de Cámara de seguridad de otras marcas

Okina USA

Okina USA SIR36-870VF650LP Manual de usuario

Divio

Divio NDR155PA Manual de usuario

Canon

Canon VB-C500D Manual de usuario

Easy Access

Easy Access EasyGuard Manual de usuario

Vivotek

Vivotek FD9389-EHV-v2 Manual de usuario

TUYA

TUYA COSMO W2 Manual de usuario

Eusso

Eusso UNC7500-IR Guía de configuración

VC VC20 series Manual de usuario

Axis

Axis Q1614 Manual de usuario

ieGeek

ieGeek DD201 Manual de usuario

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manual de usuario

Vicon

Vicon V662-D-1 Instrucciones de funcionamiento

Grundig

Grundig GCH-K0274P Manual de usuario

Lorex

Lorex VANTAGE LBC7032 Manual de usuario

4xem

4xem WPT Manual de usuario

Samsung

Samsung SCV-3082 Manual de usuario

Vitek

Vitek VTC-C544 Manual de usuario

Lumens

Lumens VC-A50PNW Manual de usuario
