Urmet domus 1722 Manual de usuario

DS 1722-003 LBT 8533

Mod.

1722

VIDEOCITOFONO AIKO SLAVE PER KIT 1722/61-71

AIKO SLAVE VIDEO DOOR PHONE FOR KIT 1722/61-71

MONITEUR SUPPLEMENTAIRE AIKO POUR KIT 1722/61-71

VIDEOPORTERO AIKO SLAVE PARA KIT 1722/61-71

FREISPRECHANLAGE AIKO SLAVE FÜR SET 1722/61-71

VIDEODOMOFON AIKO SLAVE DO ZESTAWU 1722/61-71

Sch./Ref. 1722/62

2DS1722-003 3

DS1722-003

ITALIANO

SCHEMA A BLOCCHI DI COLLEGAMENTO

2 2 2

Alimentatore

Suoneria

supplementare

Videocitofono

Slave

Postazione

di chiamata

Dispositivo per

attivazione apriporta

passo carraio

Serratura

elettrica

Pulsante

androne

Videocitofono

Master

Videocitofono

Slave

Videocitofono

Slave

Suoneria

supplementare

Suoneria

supplementare

110/230V~

DISTANZE MASSIME TRA I DISPOSITIVI

Tipo di cavo

Tratta SYT1

(0,8mm)

Doppino telefonico

Ø0,6 mm senza guaina CAT5 UTP Cavo singolo

1mm2

Postazione di chiamata – videocitofono

slave più distante 130 m 100 m

videocitofono – suoneria supplementare 50 m

videocitofono master – videocitofono

slave più distante 50 m 30 m

Tratte diverse dei ﬁli dell’impianto devono passare in tubi corrugati diversi.

INSTALLAZIONE DEL VIDEOCITOFONO

Il dispositivo è predisposto per l’installazione su scatole incasso utilizzando i diversi fori previsti sulla staffa

metallica in funzione della scatola.

• Murare la scatola all’altezza indicata;

• Fissare la staffa alla scatola incasso;

• Eseguire i collegamenti;

• Fissare il videocitofono alla staffa.

1,50m (*)

1,45m (*)

1A 1B

Installazione

su scatola 503

Installazione

su scatola Ø 60 mm

(*) Per garantire l’osservanza della Direttiva di riferimento per i portatori di handicap (ad esempio, per

la Francia è attualmente contenuta nella Legge 2005-102 del 11/02/2005, nel Decreto 2006-555 del

17/05/2006 e successive modiﬁche del 1/08/2006, del 26/02/2007 e del 21/03/2007) lo schermo del

videocitofono dovrà essere posizionato ad un’altezza compresa tra 0,90 e 1,30 m.

DESCRIZIONE DEI MORSETTI

}

Ingresso segnali audio e video

}

Uscita segnali audio e video

}

Ingresso tensione di alimentazione

}

Uscita tensione di alimentazione per altri videocitofoni “Slave”

}

Uscita per collegamento di suonerie supplementari

4DS1722-003 5

DS1722-003

COLLEGAMENTO DEL VIDEOCITOFONO “MASTER” A VIDEOCITOFONI

“SLAVE”

Alla postazione

di chiamata (A)

ZO2

All'alimentatore (C)

VIDEOCITOFONO MASTER

33V

GND

O1 O2 AOAO

AIAII2I1

I1 I2 AI AI

AOAOO2O1

Suoneria

supplementare

Videocitofono

Slave

Videocitofono

Slave

Qualora si debba rimuovere un videocitofono slave dall’impianto è necessario scollegare i cavi dal

videocitofono a monte. Nel disegno che segue, ad esempio, è indicato come scollegare dall’impianto

il videocitofono slave n°2.

videocitofono

slave n° 1

AI AO

O1 O1

AOAI

videocitofono

slave n° 2

videocitofono

master

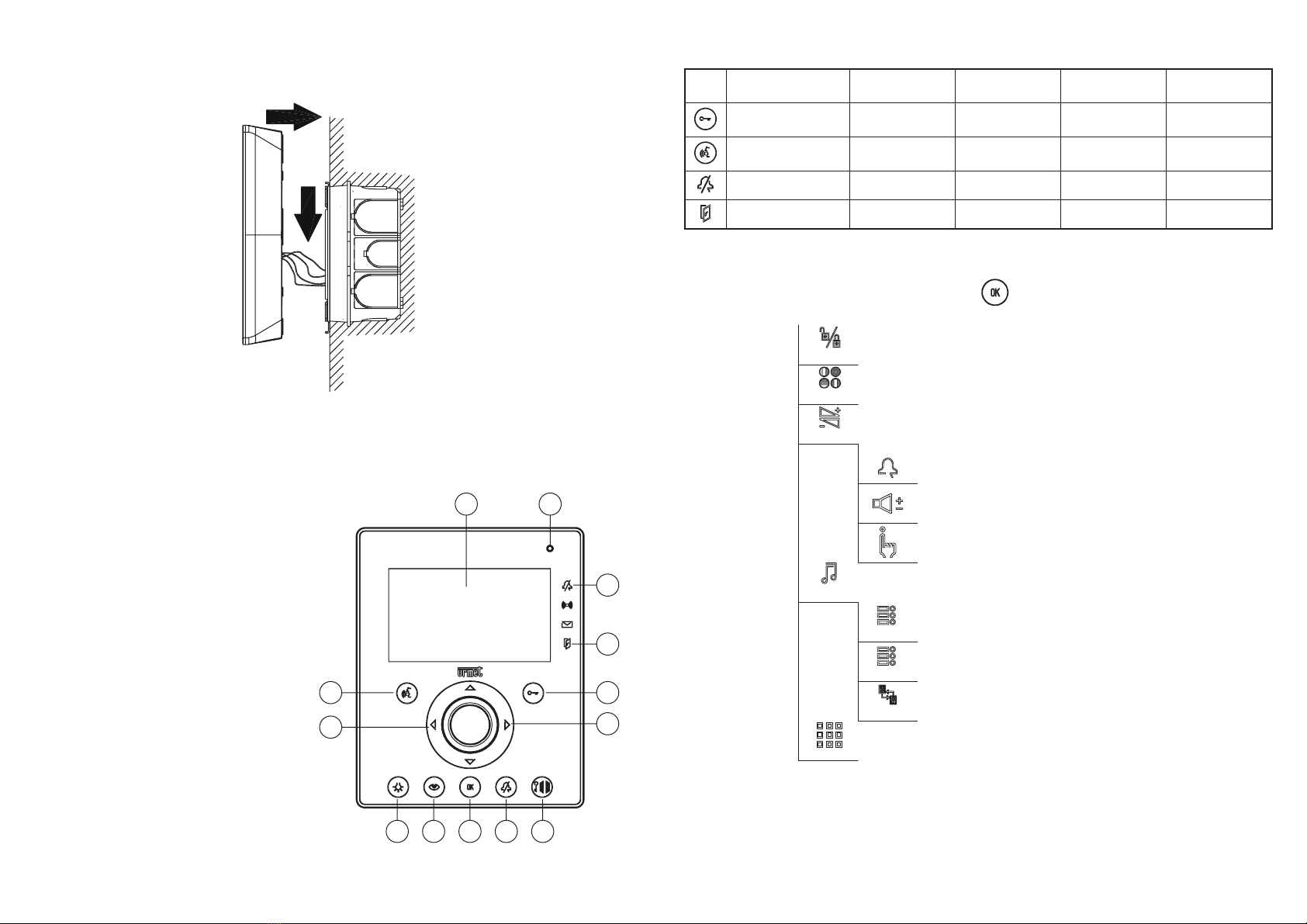

COMPLETAMENTO DELL’INSTALLAZIONE

Per completare l’installazione ﬁssare il videocitofono alla staffa come mostrato nel disegno seguente.

PROGRAMMAZIONE E FUNZIONAMENTO

DESCRIZIONE FRONTALE DEL VIDEOCITOFONO

1. display

2. microfono

3. indicazione esclusione suoneria

(Mute)

4. indicazione porta aperta e

apriporta automatico attivo

5. pulsante apriporta

6. pulsanti di navigazione dei menù

OSD

7. pulsante apriporta passo carraio

8. pulsante esclusione suoneria

(Mute)

9. pulsante di conferma immissione

dati e impostazioni

10. pulsante autoinserzione

11. pulsante accensione luci scale

12. altoparlante

13. pulsante attivazione/disattivazione

fonia

513

12 6

7891011

6DS1722-003 7

DS1722-003

Segnalazioni led sul videocitofono

LED verde ﬁsso verde

lampeggiante rosso ﬁsso rosso

lampeggiante

verde/rosso

lampeggiante

Funzione apriporta

disponibile

Fonia attiva Attivazione fonia

disponibile

Tono di chiamata

escluso

Porta aperta

ALBERATURA DI PROGRAMMAZIONE

Con videocitofono a riposo premendo il tasto si accede al menù di programmazione rappresentato

qui di seguito:

BLOCCO

TASTIERA

SCELTA LINGUA

REGOLAZIONE

VOLUME

SUONERIA

PULSANTIERA N. 2

PULSANTIERA N. 1

INTERCOMUNICANTE

RIPRISTINO

IMPOSTAZIONI INIZIALI

Blocco della tastiera

Impostazione lingua

Regolazione dei volumi del videocitofono

Tono di chiamata

Altoparlante

Beep pressione tasti

Scelta delle melodie di chiamata

Postazione di chiamata 1

Postazione di chiamata 2

Chiamata intercomunicante

Ripristina le impostazioni di fabbrica

Per la descrizione del funzionamento e della programmazione fare riferimento al libretto di sistema del

kit.

ENGLISH

CONNECTION BLOCK DIAGRAM

2 2 2

Power supply

Additional

ringer

Additional

ringer

Additional

ringer

Slave

video door phone

Slave

video door phone

Slave

video door phone

Call

station

Vehicle access

door opener

Electric lock

Hall button

Master

video door phone

110/230V~

MAXIMUM DISTANCES BETWEEN DEVICES

Types of cable

Leads SYT1

(0,8mm)

Twisted pair Ø 6 mm

without sheath CAT5 UTP Single cable

1mm2

Call station – furthest slave video

doorphone 130 m 100 m

video door phone – additional ringer 50 m

master video door phone – furthest slave

video door phone 50 m 30 m

Different leads of the wires must run in different corrugate tubes.

8DS1722-003 9

DS1722-003

INSTALLATION OF THE VIDEO DOOR PHONE

The device is designed for installation on embedding boxes using the various holes in the metal bracket

according to type of box.

• Wall the box at the height indicated;

• Fasten the bracket to the embedding box;

• Make the connections;

• Fasten the video door phone to the bracket.

1,50m (*)

1,45m (*)

1A 1B

Installation on box 503 Installation on box Ø 60 mm

(*) To guarantee compliance with the reference Directive for the handicapped (for example, set forth at

the moment in Law No. 2005-102 of 11/02/2005, in Decree 2006-555 of 17/05/2006 as amended on

1/08/2006, of 26/02/2007 and of 21/03/2007), the screen of the video door phone must be positioned

at a height of between 0.90 and 1.30 m.

DESCRIPTION OF THE TERMINALS

}

audio and video signal input

}

audio and video signal output

}

Voltage input

}

Voltage output for “Slave” video door phones

}

Output for connection of additional ringers

CONNECTION OF THE “MASTER” VIDEO DOOR PHONE TO “SLAVE” VIDEO

DOOR PHONES

To call

station (A)

ZO2

To the power supply

unit (C)

MASTER VIDEO DOOR PHONE

33V

GND

O1 O2 AOAO

AIAII2I1

I1 I2 AI AI

AOAOO2O1

Additional

ringer

Slave

video door phone

Slave

video door phone

To remove a slave video door phone from the system, disconnect the cables from the upstream video

door phone. The drawing below shows how to disconnect slave video door phone No. 2 from the

system.

Slave video door

phone nr. 1

AI AO

O1 O1

AOAI

Slave video door

phone nr. 2

Master

video door phone

10 DS1722-003 11

DS1722-003

COMPLETION OF INSTALLATION

To complete installation, fasten the video door phone to the bracket as shown in the drawings below.

PROGRAMMING AND FUNCTIONING

DESCRIPTION OF THE FRONT PANEL OF THE VIDEO DOOR PHONE

1. display

2. microphone

3. ringer muted indicator (Mute)

4. door open and automatic door

opener active indicator

5. door opener button

6. OSD menu navigation buttons

7. vehicle entrance door opener

button

8. ringer muting button (Mute)

9. data entry and setting

conﬁrmation button

10. auto-ON button

11. stair light ON button

12. loudspeaker

13. audio activation/de-activation

button

Led readouts on the video door phone

LED green steady green ﬂashing red steady red ﬂashing green/red

ﬂashing

Door opener

function available

Audio ON Audio activation

available

Call tone muted

Door open

PROGRAMMING TREE

With the video door phone is idle status, press the key to access the programming menu shown

below:

Locking of the keypad

Setting of language

Adjustment of video door phone volumes

Call tone

Loudspeaker

Key beep

Selection of call ringer tones

Call station 1

Call station 2

Intercom call

Restore of factory settings

KEYPAD

LOCK

CHANGE

LANGUAGE

VOLUME

REGULATION

RING

TONES

PUSH BUTTON

PANEL NR.1

PUSH BUTTON

PANEL NR.2

INTERCOM

SERVICE

DEFAULT

For a details of functioning and programming, refer to the system booklet of the kit.§

513

12 6

7891011

12 DS1722-003 13

DS1722-003

FRANÇAIS

SYNOPTIQUE DE CONNEXION

2 2 2

Alimentation

Sonnerie

supplémentaire

Sonnerie

supplémentaire

Sonnerie

supplémentaire

Moniteur

esclave

Moniteur

esclave

Moniteur

esclave

Call

station

Dispositif d’activation

ouvre-porte

d’accès véhicules

Serrure électrique

Bouton de sortie

Moniteur

Maître

110/230V~

DISTANCES MAXIMALES ENTRE LES DISPOSITIFS

Type de câble

Liaison SYT1

(0,8mm)

Cable téléphonique

Ø 0.6 mm sans écran CAT5 UTP Cable

1mm2

Plaque d’appel – Moniteur esclave le

plus éloigné 130 m 100 m

Moniteur – sonnerie supplémentaire 50 m

Moniteur maître – Moniteur esclave le

plus éloigné 50 m 30 m

Les différents câbles système doivent utiliser des conduits différents.

INSTALLATION DU MONITEUR

Le dispositif est prévu pour être installé sur des boîtiers à encastrer, en utilisant les différents oriﬁces prévus

sur l’étrier métallique en fonction du boîtier.

• Encastrer le boîtier à la hauteur indiquée.

• Fixer l’étrier au boîtier encastrable.

• Réaliser les branchements.

• Fixer le moniteur à l’étrier.

1,50m (*)

1,45m (*)

1A 1B

Installation sur boîtier rectangulaire

entraxe de 83.5 mm

Installation sur boîtier Ø 60 mm

(*) Pour garantir le respect de la Directive de référence pour les personnes handicapées (par exemple, en

France, voir la Loi 2005-102 du 11/02/2005, le Décret 2006-555 du 17/05/2006 et ses amendements

ultérieurs des 1/08/2006, 26/02/2007 et 21/03/2007), l’écran du moniteur devra être mis en place à une

hauteur comprise entre 0,90 et 1,30 m.

DESCRIPTION DES BORNES

}

Entrée du signal audio vidéo

}

Sortie du signal audio vidéo

}

Entrée de la tension d’alimentation

}

Sortie de la tension d’alimentation pour les moniteurs “Esclaves”

}

Sortie pour le raccordement de sonneries supplémentaires

14 DS1722-003 15

DS1722-003

RACCORDEMENT DU MONITEUR “MAÎTRE” AUX MONITEURES “ESCLAVES”

Vers la plaque

de rue (A)

ZO2

Vers l’alimentation

(C)

MONITEUR MAÎTRE

33V

GND

O1 O2 AOAO

AIAII2I1

I1 I2 AI AI

AOAOO2O1

Sonnerie

supplémentaire

Moniteur

esclave

Moniteur

esclave

En cas de dépose d’un moniteur esclave de l’installation, il faudra débrancher les câbles du vidéophone

situé en amont. Par exemple, la ﬁgure suivante illustre la procédure de débranchement du moniteur

esclave n°2 de l’installation.

AI AO

O1 O1

AOAI

I1O1

Moniteur

esclave n°1

Moniteur

esclave n°2

Moniteur

Maître

FIXATION DU MONITEUR

Pour achever l’installation, ﬁxer le moniteur à l’étrier, comme illustré dans les ﬁgures suivantes.

PROGRAMMATION ET FONCTIONNEMENT

DESCRIPTION DE LA FAÇADE DU MONITEUR

1. écran

2. microphone

3. indication coupure sonnerie (Mute)

4. indication porte ouverte et ouvre-

porte automatique actif

5. bouton ouvre-porte

6. boutons de navigation des menus

OSD

7. bouton ouvre-porte accès véhicules

8. bouton coupure sonnerie (Mute)

9. bouton de conﬁrmation d’entrée

données et paramètres

10. bouton de surveillance vidéo

11. bouton de commande auxiliarie

12. haut-parleur

13. bouton d’activation/désactivation

phonie

513

12 6

7891011

16 DS1722-003 17

DS1722-003

Voyants de signalisation du moniteur

DIODE

verte ﬁxe verte clignotante rouge ﬁxe rouge

clignotante

verte/rouge

clignotante

Fonction ouvre-

porte disponible

Phonie active

Activation

phonie

disponible

Tonalité d’appel

coupée

Porte ouverte

ARBORESCENCE DE PROGRAMMATION

En appuyant sur la touche on accéde au menu de programmation suivant:

Verrouillage du clavier

Choix de la langue

Réglage des volumes du moniteur

Tonalité d’appel

Haut-parleur

Bip d’actionnement des touches

Choix des tonalités d’appel

Plaque de rue 1

Plaque de rue 2

Appel intercom entre moniteurs

Rétablissement des paramètres d’usine

MINUTERIE DE

NETTOYAGE

CHOIX DE

LA LANGUE

RÉGLAGE VOLUME

CHOIX DE

SONNERIES

APPEL PLAQUE DE

RUE SECONDAIRE

APPEL PLAQUE DE

RUE PRINCIPALE

APPEL INTERNE

RETOUR

PROGRAMMATION INITIALE

Pour la description des fonctions et de la programmation, reportez-vous au manuel fourni avec le kit.§

ESPAÑOL

ESQUEMA DE CONEXIÓN A BLOQUES

2 2 2

Alimentador

Timbre

suplementario

Timbre

suplementario

Timbre

suplementario

Vídeoportero

slave

Vídeoportero

slave

Vídeoportero

slave

Unidad de

llamada

Dispositivo para activación

apertura puerta acceso

vehicular

Cerradura

eléctrica

Pulsador portal

Vídeoportero

Master

110/230V~

DISTANCIAS MÁXIMAS ENTRE DISPOSITIVOS

Tipo de cable

Tramo SYT1

(0,8mm)

Par trenzado telefónico

Ø 0,6 mm sin vaina CAT5 UTP

Cable

individual

1mm2

Unidad de llamada – vídeoportero Slave

más distante 130 m 100 m

vídeoportero – melodía suplementaria 50 m

vídeoportero Master – vídeoportero

Slave más distante 50 m 30 m

Los distintos tramos de hilos del sistema deben pasar por tubos corrugados diferentes.

18 DS1722-003 19

DS1722-003

INSTALACIÓN DEL VÍDEOPORTERO

El dispositivo está predispuesto para la instalación en cajas de encastre utilizando los oriﬁcios, presentes

en el soporte metálico, en función de la caja.

• Fijar la caja al muro a la altura indicada;

• Fijar el soporte a la caja de encastre;

• Realizar las conexiones;

• Fijar el vídeoportero al soporte.

1,50m (*)

1,45m (*)

1A 1B

Instalación en caja 503 Instalación en caja Ø 60 mm

(*) Para garantizar el respeto de la Normativa sobre discapacidades (por ej., actualmente en Francia está

contemplada en la Ley 2005-102 del 11/02/2005, en el Decreto 2006-555 del 17/05/2006 y posteriores

modiﬁcaciones del 1/08/2006, del 26/02/2007 y 21/03/2007) el monitor del vídeoportero deberá ser

ubicado a una altura comprendida entre 0,90 y 1,30 m.

DESCRIPCIÓN DE LOS BORNES

}

Entradas señales audio y vídeo

}

Salidas señales audio y vídeo

}

Entrada tensión de alimentación

}

Salida tensión de alimentación para vídeoporteros “Slave”

}

Salida para conexión de timbres suplementarios

CONEXIÓN DEL VÍDEOPORTERO “MASTER” A VÍDEOPORTEROS “SLAVE”

A la unidad

de llamada (A)

ZO2

Al alimentador

(C)

VÍDEOPORTERO MASTER

33V

GND

O1 O2 AOAO

AIAII2I1

I1 I2 AI AI

AOAOO2O1

Timbre

suplementario

Vídeoportero

Slave

Vídeoportero

Slave

En caso de que se deba remover un vídeoportero Slave del sistema, es necesario desconectar los

cables del vídeoportero ubicado anteriormente. En el dibujo que sigue, por ejemplo, se indica como

desconectar del sistema el vídeoportero Slave n°2..

Vídeoportero

Slave nr. 1

Vídeoportero

Slave nr. 2

AI AO

O1 O1

AOAI

I1O1

Vídeoportero

Master

Otros manuales para 1722

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de urmet domus

urmet domus

urmet domus Alpha 1168 Manual de instalación y operación

urmet domus

urmet domus 1062/100 Manual de usuario

urmet domus

urmet domus Alpha iPerCom 1168 Manual de instalación y operación

urmet domus

urmet domus Note 2 1723 Series Manual de instalación y operación

urmet domus

urmet domus 1722 Guía del usuario

urmet domus

urmet domus 1133 Manual de usuario

urmet domus

urmet domus miro 1160 Manual del sistema

urmet domus

urmet domus 1060 Manual

urmet domus

urmet domus miro 1183 Manual de usuario

urmet domus

urmet domus CX-modo Manual de usuario

urmet domus

urmet domus iPerTAlk 1375 Manual de instrucciones

urmet domus

urmet domus Sinthesi S2 1083 Manual de usuario

urmet domus

urmet domus 1760 Manual del sistema

urmet domus

urmet domus IPerCom 1160/3 Manual del sistema

urmet domus

urmet domus CITOSET 1150 Guía de inicio rápido

urmet domus

urmet domus MATIBUS 1752/20D Manual de usuario

urmet domus

urmet domus miro 1183 Manual de usuario

urmet domus

urmet domus NVR NEIUS Series Manual de usuario

urmet domus

urmet domus iPercom Elekta 1060/13 Manual de usuario

urmet domus

urmet domus SIGNO 1740 Manual de usuario

urmet domus

urmet domus Audio Two Manual de usuario

urmet domus

urmet domus mikra plus Manual de instalación y operación

urmet domus

urmet domus Alpha 1168 Manual de usuario

urmet domus

urmet domus 1750/1 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario

urmet domus 1722 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas
