U-Line H-4521 Manual de usuario

PAGE 1 OF 9 0721 IH-4521

1-800-295-5510

uline.com

H-4521

DELUXE MESH CHAIR

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

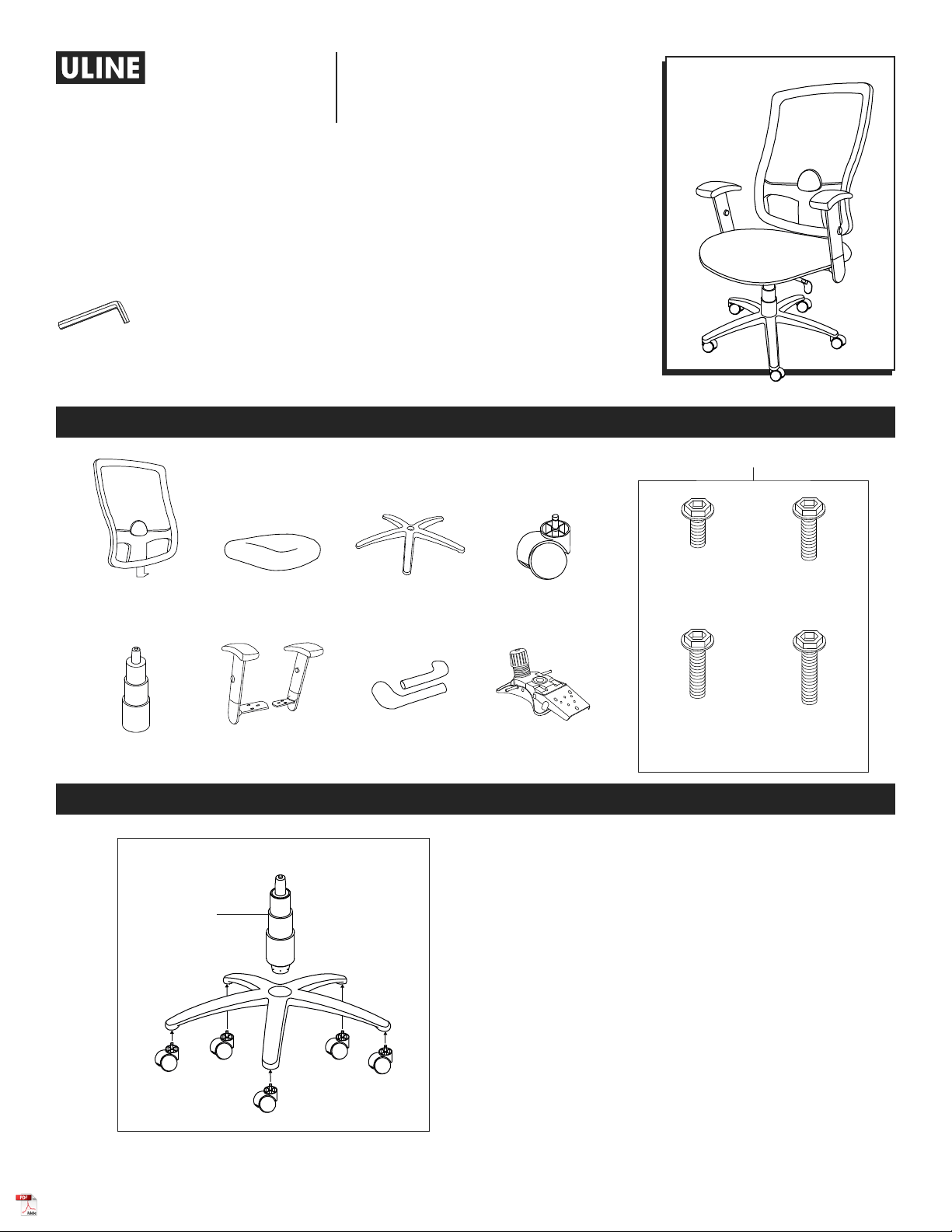

1. Insert casters into legs of five-star base. Turn base

upright. Insert gas lift into center of base.

(See Figure 1)

PARTS

ASSEMBLY

Figure 1

Gas Lift

Gas Lift x 1

Back Support x 1 Seat Cushion x 1

Armrest x 2 Mechanism x 1

Caster x 5

5-Star Base x 1

Hand Grip x 2

Screw x 3

5/16 x 3/4"

Screw x 4

5/16 x 1"

Screw x 2

1/4 x 1½"

Screw x 4

1/4 x 1⁄"

12 13

Hardware Kit

TOOL NEEDED

Allen Wrench

(included)

PAGE 2 OF 9 0721 IH-4521

ASSEMBLY CONTINUED

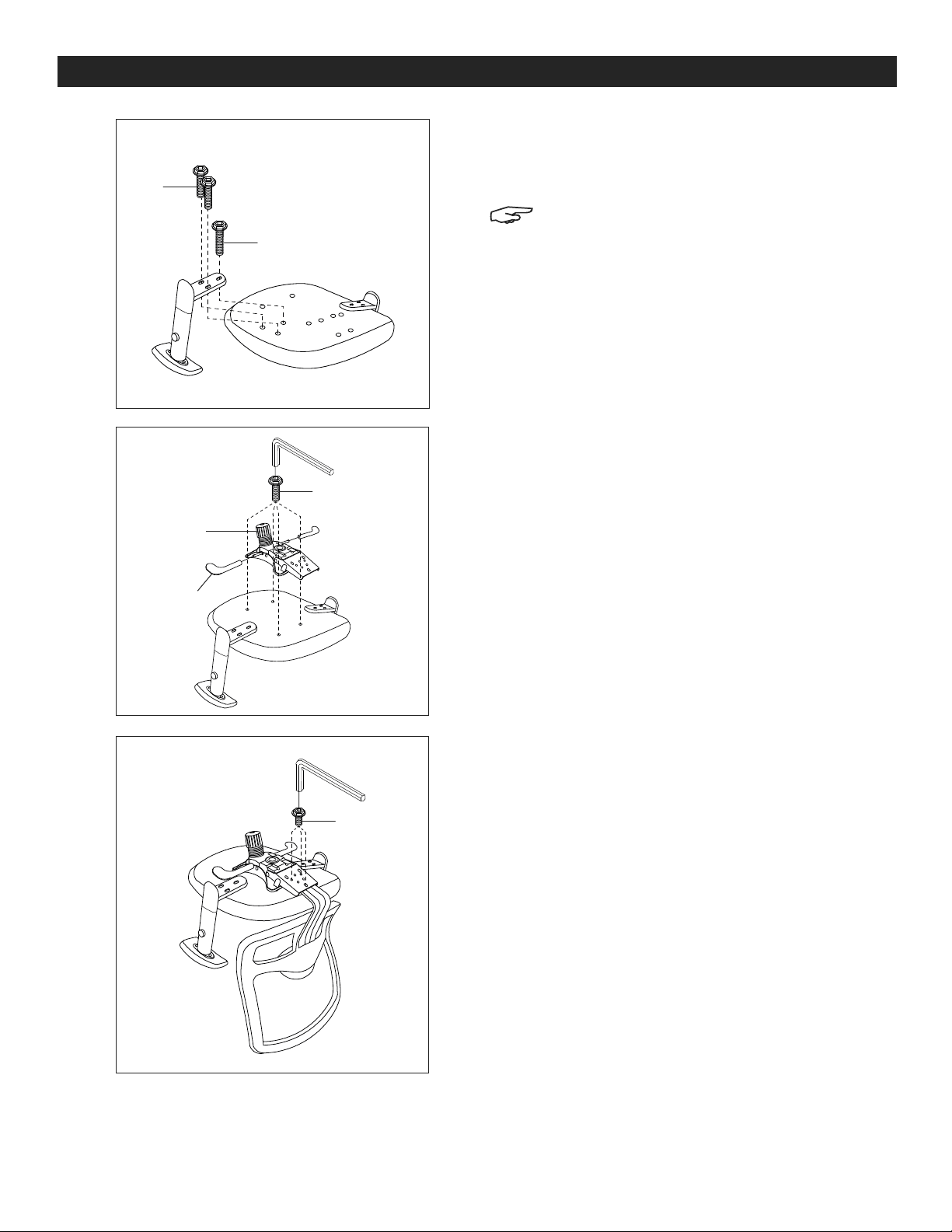

2. Align armrest with holes on bottom of seat cushion.

Use one 1/4 x 1/" screw (12) and two 1/4 x 1/"

screws (13) to attach. Repeat on opposite side.

(See Figure 2)

NOTE: Use Allen wrench to tighten all screws.

3. Align mechanism with holes on bottom of seat

cushion with tension knob facing the front of seat.

Use four 5/16 x 1" screws (11) to attach. (See Figure 3)

4. Attach hand grips to levers on mechanism.

(See Figure 3)

5. Position back support in slot between bottom of

seat cushion and mechanism holes and use three

5/16 x 3/4" screws (10) to attach back support to

mechanism. (See Figure 4)

Figure 2

Figure 3

Figure 4

Hand Grip

Tension Knob

PAGE 3 OF 9 0721 IH-4521

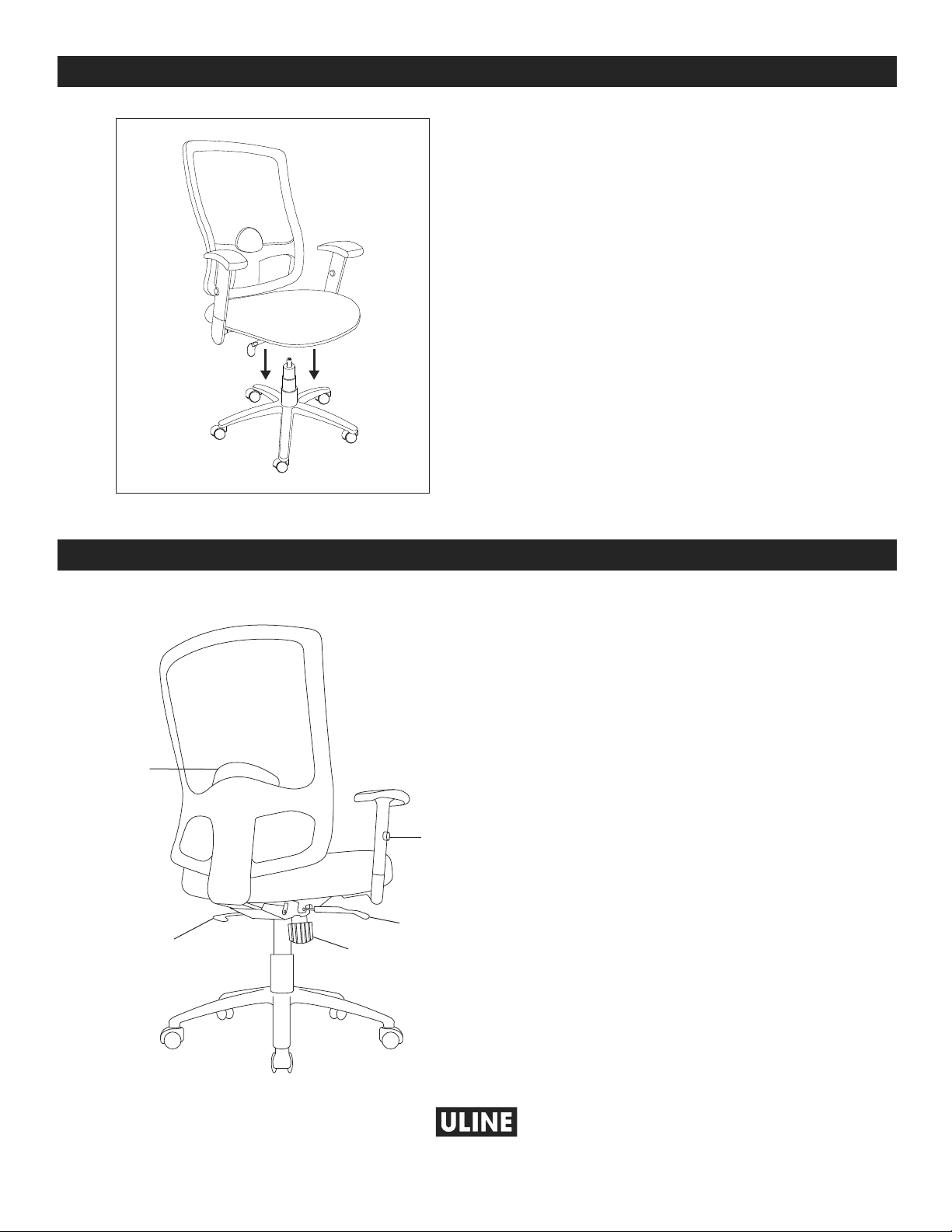

CHAIR ADJUSTMENTS

1. Seat Height Adjustment – To raise seat height, lift

lever up with little to no weight on the seat. To lower

seat height, lift lever up while sitting.

2. Adjustable Tilt Lock – To lock seat/back angle, press

lever down at desired angle. Chair has synchro-tilt;

the back tilts at a two-to-one ratio to the seat angle.

3. Lumbar Support – To position higher or lower on the

back, lift support bar up or down to desired height

using both hands.

4. Tilt Tension – To increase tilt tension, turn knob

clockwise. To decrease tilt tension, turn knob

counterclockwise.

5. Armrest Height Adjustment – To adjust arm height,

press the button on the side of each armrest and

move the armrest up or down.

-800-295-551

uline.com

ASSEMBLY CONTINUED

6. Slowly lower chair assembly onto the gas lift. Press

down on seat cushion to secure in place.

(See Figure 5)

Figure 5

PAGE 4 OF 9 0721 IH-4521

800-295-5510

uline.mx

SILLA DE MALLA DE

ALTA CALIDAD

H-4521

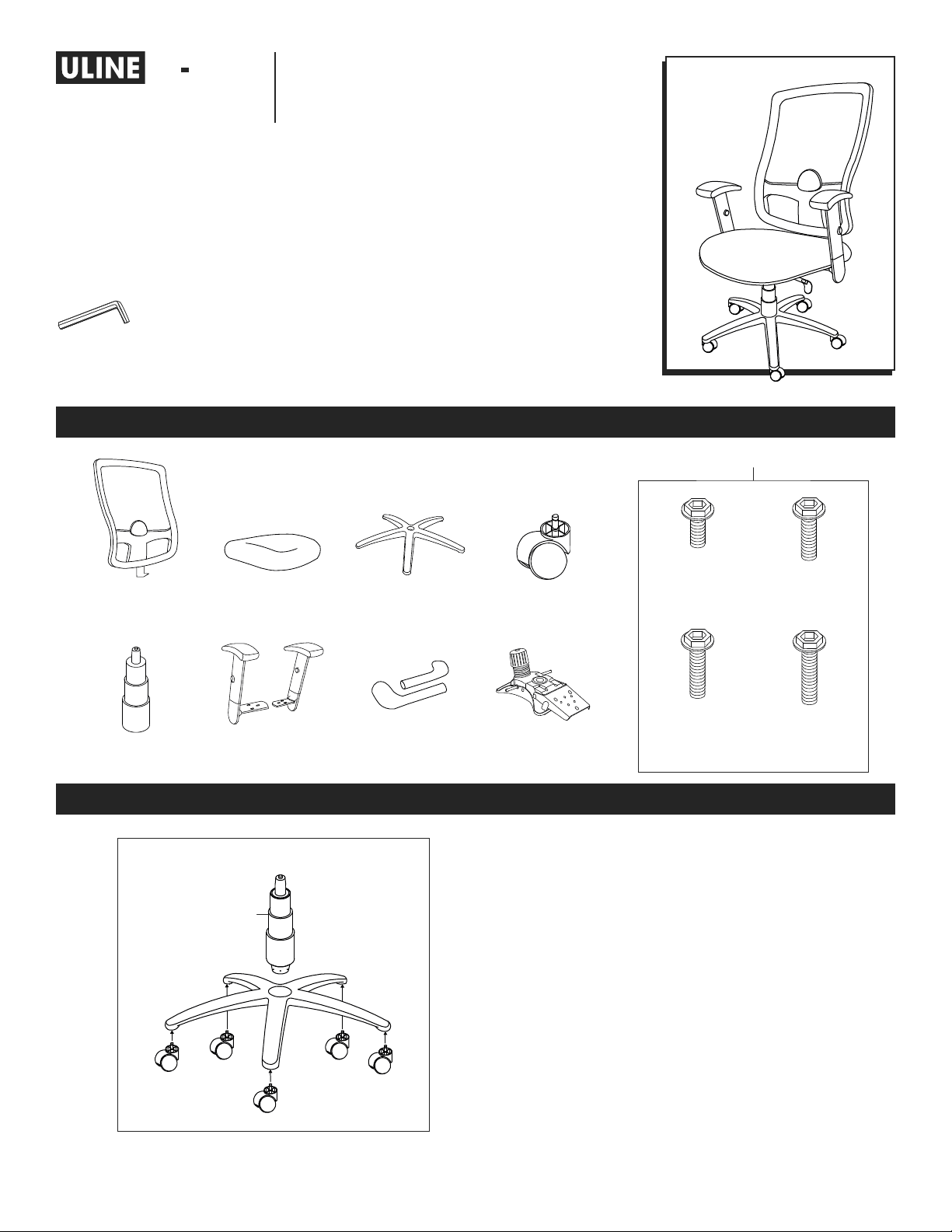

1. Inserte las ruedas en las patas de la base estrella.

Enderece la base. Inserte el pistón de gas en el

centro de la base. (Vea Diagrama 1)

PARTES

ENSAMBLE

Diagrama 1

Pistón de Gas

1 Pistón de Gas

1 Respaldo 1 Asiento

2 Descansabrazos 1 Mecanismo

5 Ruedas

1 Base Estrella

2 Asas

3 Tornillos

5/16 x 3/4"

4 Tornillos

5/16 x 1"

2 Tornillos

1/4 x 1½"

4 Tornillos

1/4 x 1¾"

12 13

Kit de Tornillería

HERRAMIENTA NECESARIA

Llave Allen

(incluida)

PAGE 5 OF 9 0721 IH-4521

CONTINUACIÓN DEL ENSAMBLE

2. Alinee el descansabrazos con los orificios en la

parte inferior del asiento. Use 1 tornillo de 1/4 x 1½"

(12) y dos tornillos de 1/4 x 1¾" (13) para fijar. Repita

la operación con el lado opuesto.

(Vea Diagrama 2)

NOTA: Utilice la llave Allen para apretar todos

los tornillos.

3. Alinee el mecanismo con los orificios en la parte

inferior del asiento con la perilla de tensión

volteando hacia la parte frontal del asiento. Use

cuatro tornillos de 5/16 x 1" (11) para fijarlo.

(Vea Diagrama 3)

4. Fije las asas a las palancas del mecanismo.

(Vea Diagrama 3)

5. Posicione el respaldo en la ranura que está entre

la parte inferior del asiento y los orificios del

mecanismo y use tres tornillos de 5/16 x 3/4" (10)

para fijar el respaldo al mecanismo.

(Vea Diagrama 4)

Diagrama 2

Diagrama 3

Diagrama 4

Asas

Perilla de

Tensión

PAGE 6 OF 9 0721 IH-4521

00-295-551

uline.mx

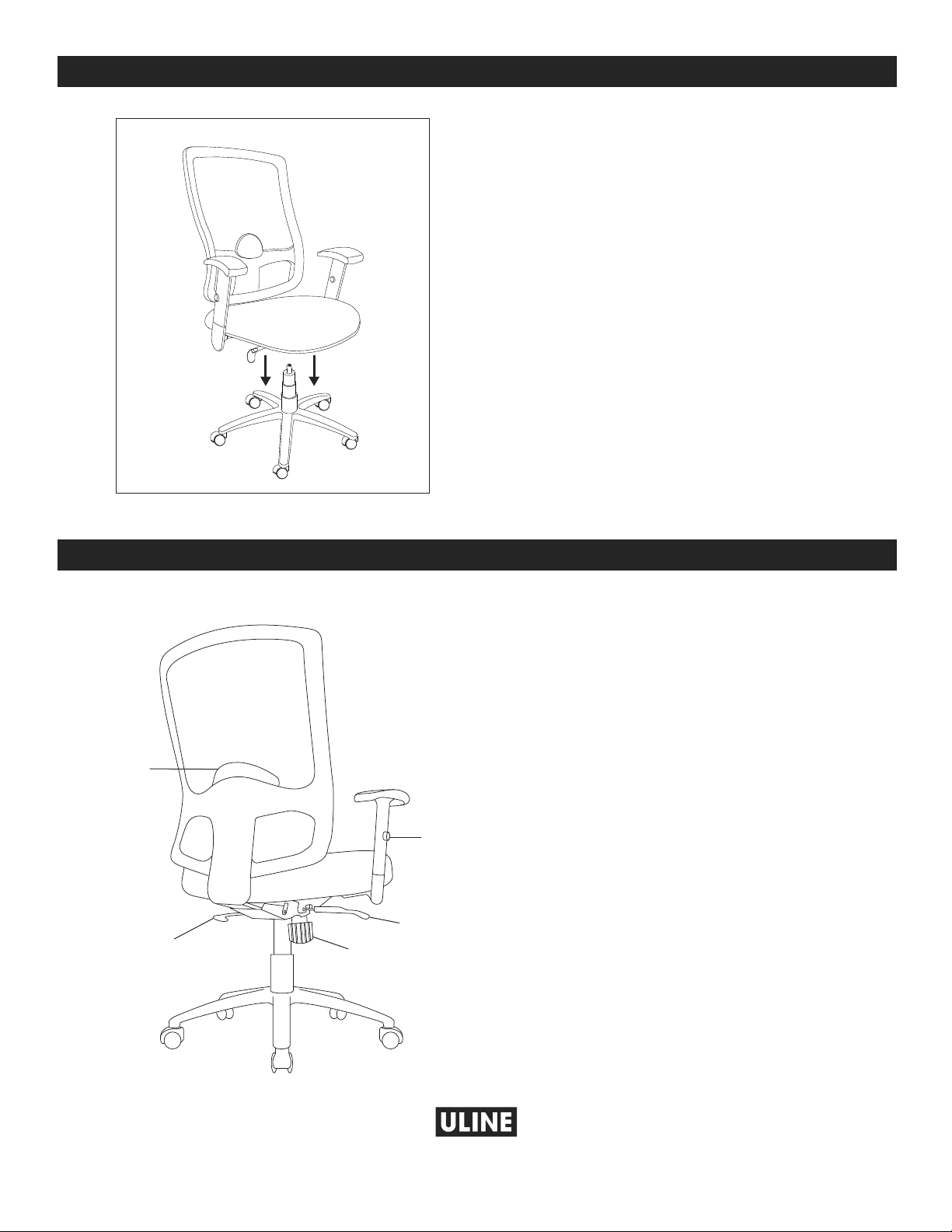

AJUSTES DE LA SILLA

1. Ajuste de la Altura del Asiento – Para subir la altura

del asiento, levante la palanca sin o con poco

peso en el asiento. Para bajar la altura del asiento,

levante la palanca mientras está sentado.

2. Seguro de Posición Ajustable – Para asegurar el

ángulo del asiento/respaldo, presione la palanca en

el ángulo deseado. La silla cuenta con inclinación

sincronizada; el respaldo se inclina en una

proporción de dos a uno con respecto al ángulo

del asiento.

3. Soporte Lumbar – Para colocar más arriba o más

abajo en la espalda, levante o baje la barra de

soporte a la altura deseada usando ambas manos.

4. Tensión de Inclinación – Para aumentar la tensión

de la inclinación, gire la perilla en el sentido de las

manecillas del reloj. Para disminuir la tensión de la

inclinación, gire la perilla en el sentido contrario de

las manecillas del reloj.

5. Ajuste de la Altura de los Descansabrazos – Para

ajustar la altura de los descansabrazos, presione el

botón en el lateral de cada uno de ellos y muévalos

hacia arriba o hacia abajo.

CONTINUACIÓN DEL ENSAMBLE

6. Baje lentamente el ensamble de la silla sobre el

pistón de gas. Presione el asiento para asegurarlo

en su lugar. (Vea Diagrama 5)

Diagrama 5

PAGE 7 OF 9 0721 IH-4521

1-800-295-5510

uline.ca

H 4521

CHAISE DE LUXE

EN MAILLE

1. Insérez les roulettes dans les pieds de la base à cinq

branches. Tournez la base à l'endroit. Insérez le vérin

pneumatique dans le centre de la base.

(Voir Figure 1)

PIÈCES

ASSEMBLAGE

Figure 1

Vérin

pneumatique

Vérin pneumatique x 1

Dossier x 1 Siège x 1

Accoudoir x 2 Mécanisme x 1

Roulette x 5

Base à 5 branches x 1

Poignée x 2

Vis x 3

5/16 x 3/4 po

Vis x 4

5/16 x 1 po

Vis x 2

1/4 x 1 ½ po

Vis x 4

1/4 x 1 ⁄ po

12 13

Matériel d'installation

OUTIL REQUIS

Clé Allen

(inclus)

PAGE 8 OF 9 0721 IH-4521

ASSEMBLAGE SUITE

2. Alignez l'accoudoir sur les trous situés sous le siège.

Fixez-le avec une vis de 1/4 x 1 / po (12) et deux vis

de 1/4 x 1 / po (13). Répétez la procédure de l'autre

côté. (Voir Figure 2)

REMARQUE: Utilisez la clé Allen pour serrer

toutes les vis.

3. Alignez le mécanisme sur les trous situés sous le

siège en orientant la molette de réglage de tension

vers l'avant du siège. Fixez-le avec quatre vis de

5/16 x 1 po (11). (Voir Figure 3)

4. Fixez les poignées aux leviers sur le mécanisme.

(Voir Figure 3)

5. Insérez le dossier dans la fente située entre le

dessous du siège et les trous du mécanisme, puis

utilisez trois vis 5/16 x 3/4 po (10) pour fixer le support

au mécanisme. (Voir Figure 4)

Figure 2

Figure 3

Figure 4

Poignée

Molette de

réglage de

tension

PAGE 9 OF 9 0721 IH-4521

-800-295-551

uline.ca

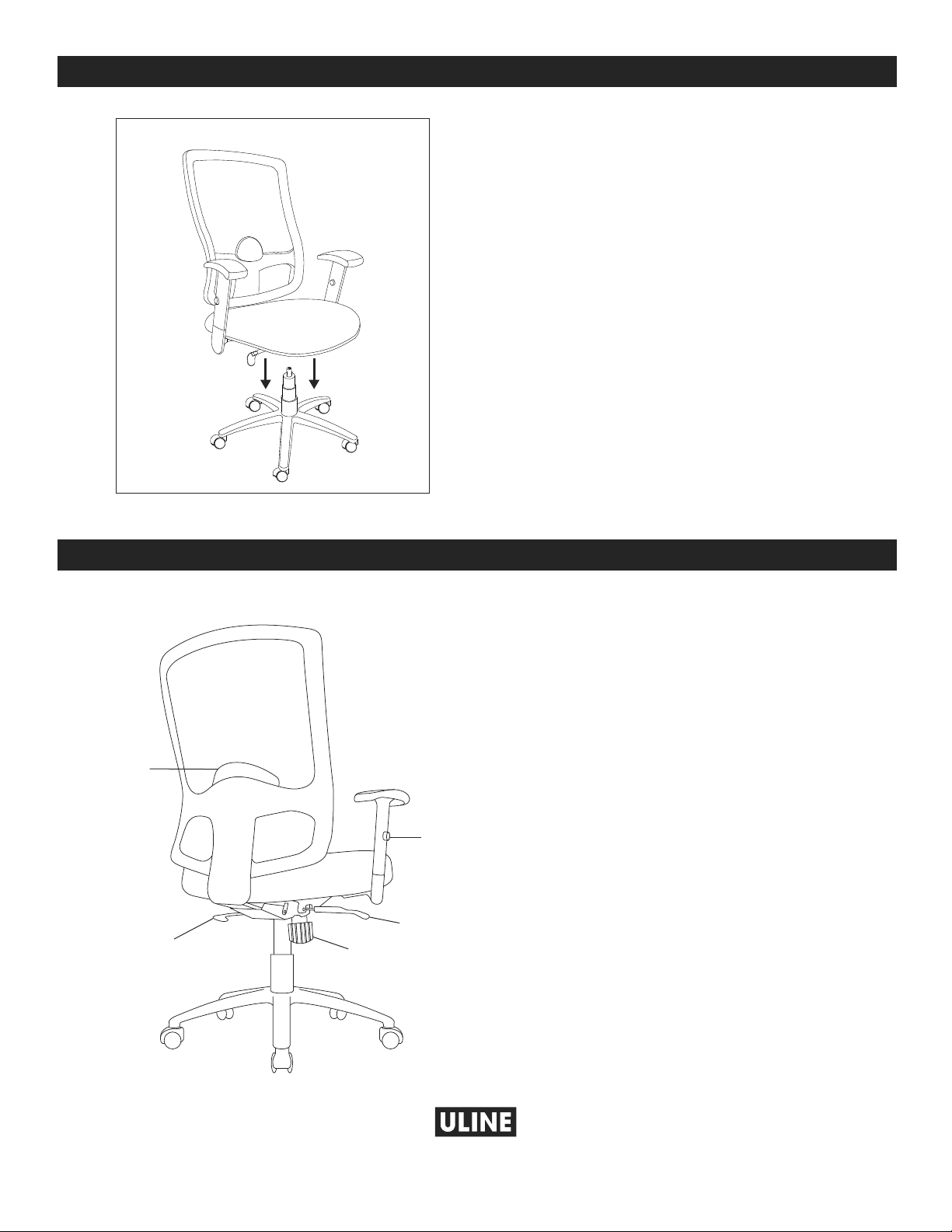

RÉGLAGES DE LA CHAISE

1. Réglage de la hauteur du siège – Pour élever le

siège, soulevez le levier avec peu ou sans poids sur

le siège. Pour abaisser le siège, soulevez le levier en

position assise.

2. Inclinaison avec blocage ajustable – Pour bloquer

l'angle du siège/du dossier, abaissez le levier à

l'angle voulu. La chaise comporte une inclinaison

synchrone; l'angle d'inclinaison du dossier est de

deux pour un par rapport à l'angle du siège.

3. Support lombaire – Pour positionner le support

lombaire plus haut ou plus bas sur le dos, soulevez

ou abaissez des deux mains la barre du support à la

hauteur voulue.

4. Tension d'inclinaison – Pour augmenter la tension

d'inclinaison, tournez la molette dans le sens horaire.

Pour diminuer la tension d'inclinaison, tournez la

molette dans le sens antihoraire.

5. Réglage de la hauteur des accoudoirs – Pour régler

les accoudoirs en hauteur, appuyez sur le bouton

situé sur le côté de chacun des accoudoirs, puis

faites bouger ceux-ci vers le haut ou vers le bas.

ASSEMBLAGE SUITE

6. Abaissez lentement la chaise sur le vérin

pneumatique. Appuyez sur le siège pour le fixer.

(Voir Figure 5)

Figure 5
