U-Line H-3636 Manual de usuario

PAGE 1 OF 9 0621 IH-3636

H-3636 1-800-295-5510

uline.com

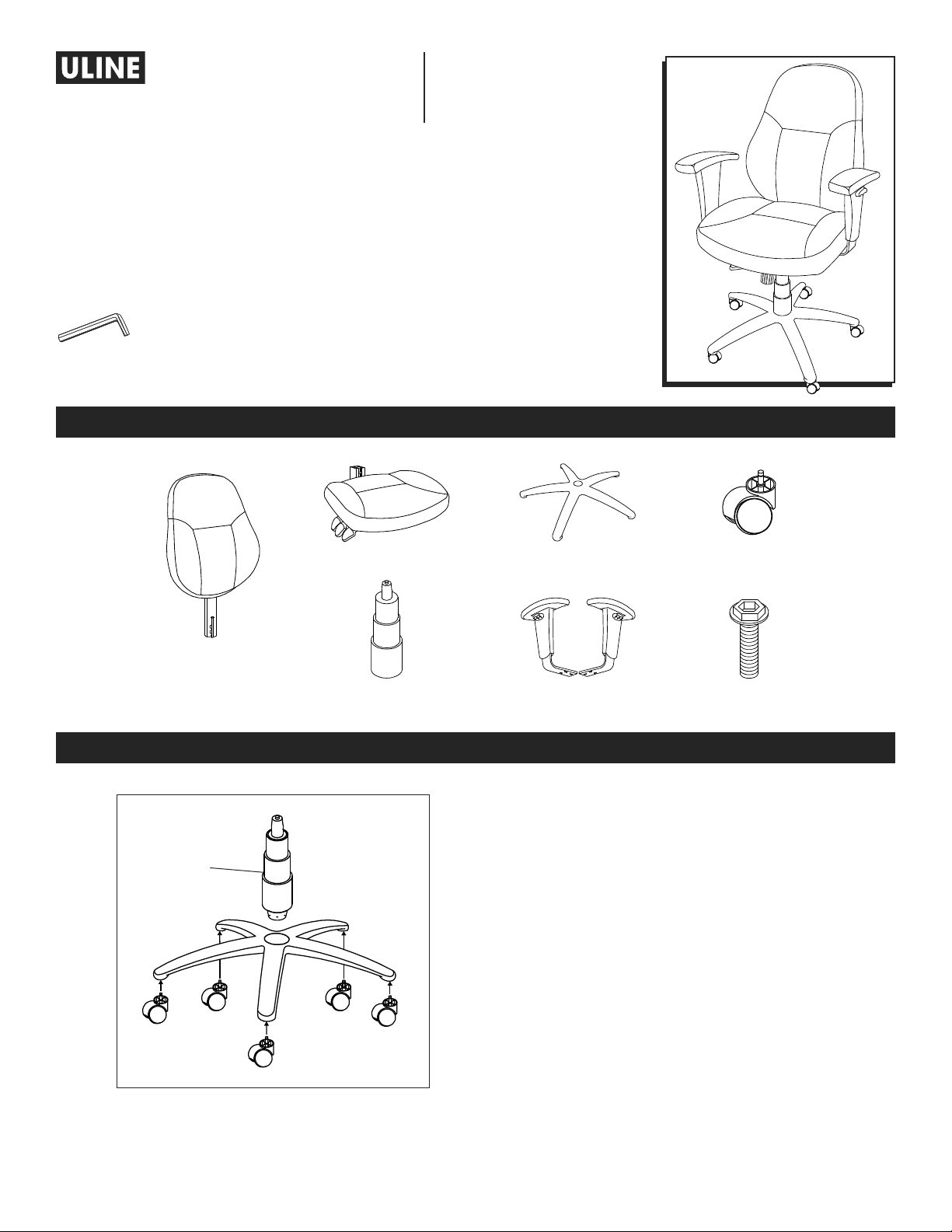

DELUXE FABRIC TASK CHAIR

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9

1. Insert casters into legs of five-star base. Turn base

upright. Insert gas lift into center of base.

(See Figure 1)

PARTS

ASSEMBLY

Figure 1

Gas Lift

Back Support x 1

5-Star Base x 1

Armrest x 2

Seat Cushion x 1

Gas Lift x 1 Screw x 6

1/4 x 1/"

Caster x 5

TOOL NEEDED

Allen Wrench

(included)

PAGE 2 OF 9 0621 IH-3636

Figure 4

ASSEMBLY CONTINUED

2. Align armrest with holes on bottom of seat cushion.

Use three 1/4 x 1/" screws to attach. Repeat on

opposite side. (See Figure 2)

NOTE: Use Allen wrench to tighten all screws.

3. Insert back support post into corresponding socket

of mechanism attached to the bottom of seat

cushion. (See Figure 3)

4. Slowly lower chair assembly onto the gas lift. Press

down on seat cushion to secure in place.

(See Figure 4)

Back Support

Figure 3

Figure 2

Seat Cushion

1/4 x 1/" Screw

PAGE 3 OF 9 0621 IH-3636

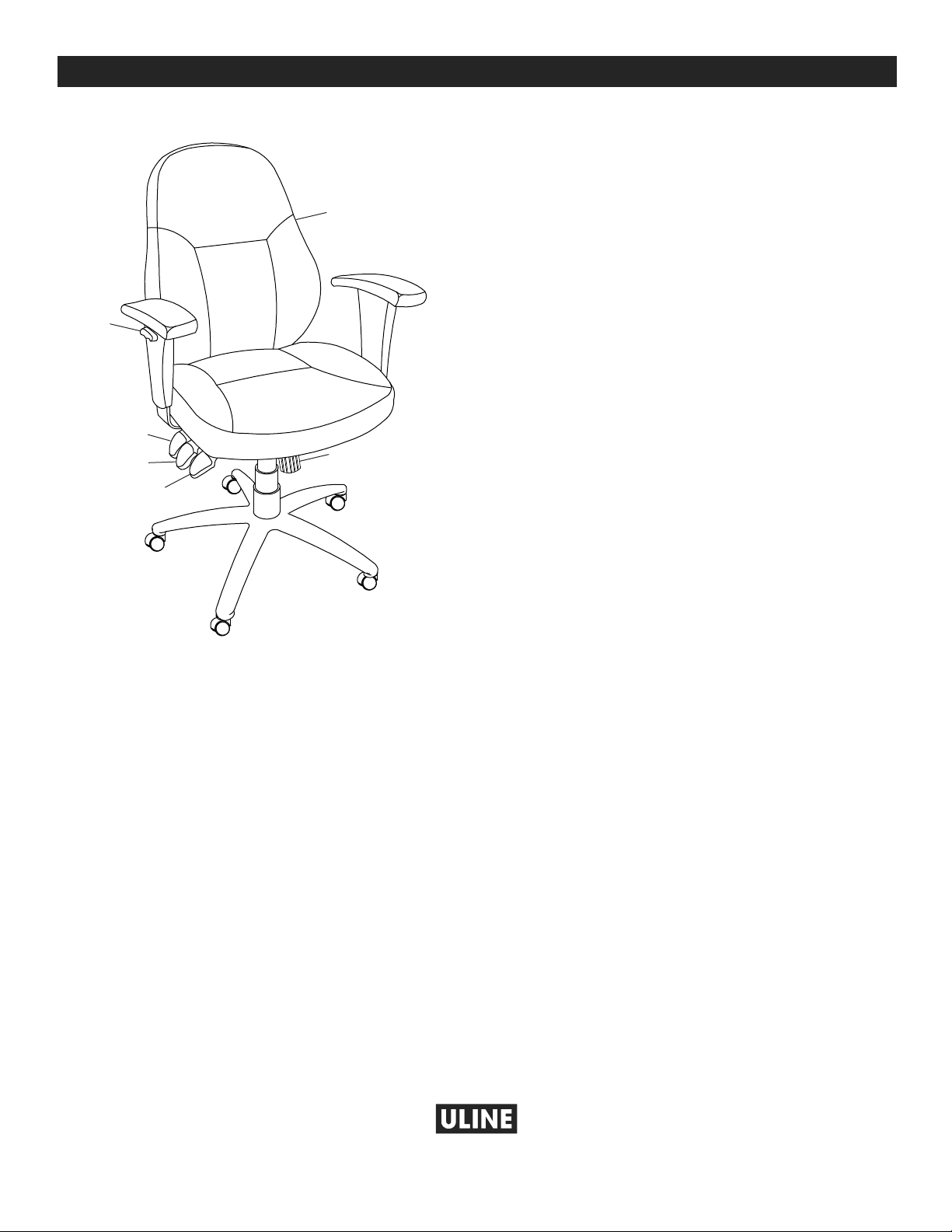

CHAIR ADJUSTMENTS

1. Back Angle –To tilt the back, lift the lever and move

freely. To lock tilt position, push the lever down while

sitting at preferred angle.

2. Adjustable Tilt Lock –To lock seat/back angle, press

lever down at desired angle. Chair has standard

tilt; the seat and the back tilt simultaneously at the

same ratio.

3. Seat Height Adjustment –To raise seat height, lift

lever up with little to no weight on the seat. To lower

seat height, lift lever up while sitting.

4. Tilt Tension –To increase tilt tension, turn knob

clockwise. To decrease tilt tension, turn knob

counterclockwise.

5. Armrest Height Adjustment –To adjust arm height,

press the button on the side of each armrest and

move the armrest up or down.

6. Back Height –To raise back, lift back support until it

clicks into desired height. To lower, lift back support

to its tallest height to release ratchet mechanism,

then lower it to lowest height.

-800-295-551

uline.com

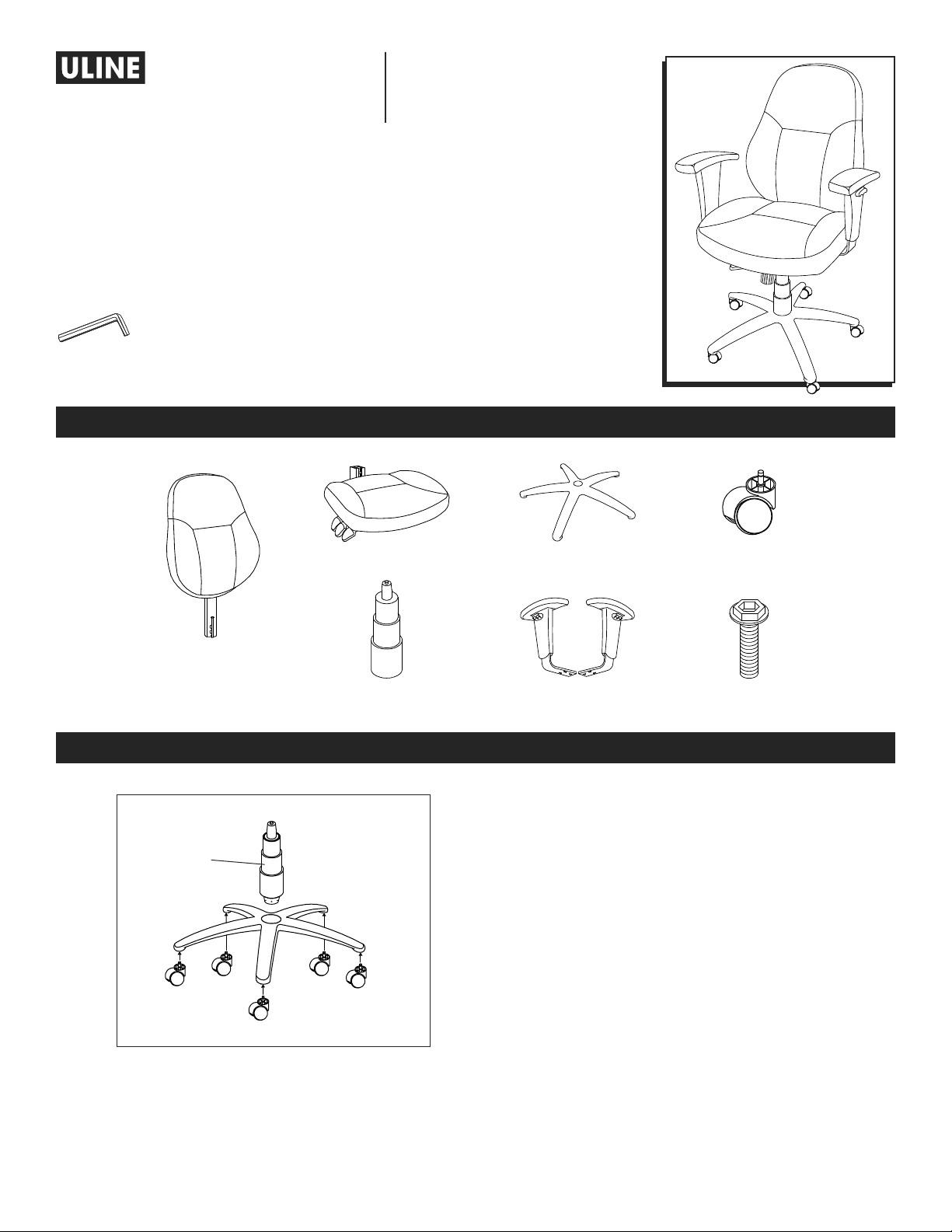

PAGE 4 OF 9 0621 IH-3636

800-295-5510

uline.mx

H-3636

SILLA DE TELA DE ALTA

CALIDAD PARA TRABAJO

1. Inserte las ruedas en las patas de la base estrella.

Enderece la base. Inserte el pistón de gas en el

centro de la base. (Vea Diagrama 1)

PARTES

ENSAMBLE

Diagrama 1

Pistón de

Gas

1 Respaldo

1 Base Estrella

2 Descansabrazos

1 Asiento Acojinado

1 Pistón de Gas 6 Tornillos

1/4 x 1/"

5 Ruedas

HERRAMIENTA INCLUIDA

Llave Allen

(incluida)

PAGE 5 OF 9 0621 IH-3636

Diagrama 4

CONTINUACIÓN DE ENSAMBLE

2. Alinee el descansabrazos con los orificios en la

parte inferior del asiento. Use tres tornillos de

1/4 x 1/" para fijarlo. Repita la operación con el

lado opuesto. (Vea Diagrama 2)

NOTA: Utilice la llave Allen para apretar todos

los tornillos.

3. Inserte el poste para el respaldo en el soporte

que está en el mecanismo en la parte inferior del

asiento. (Vea Diagrama 3)

4. Baje lentamente el ensamble inferior de la

silla sobre el pistón de gas. Presione el asiento

acojinado para asegurarlo en su lugar.

(Vea Diagrama 4)

Respaldo

Diagrama 3

Diagrama 2

Asiento Acojinado

Tornillo de 1/4 x 1/"

PAGE 6 OF 9 0621 IH-3636

AJUSTES DE LA SILLA

1. Ajuste del Ángulo del Respaldo –Para inclinar el

respaldo, suba la palanca y muévalo libremente.

Para bloquear la posición de inclinación, empuje

la palanca mientras está sentado en el ángulo

preferido.

2. Seguro de Posición Ajustable –Para asegurar el

ángulo del asiento/respaldo, presione la palanca

en el ángulo deseado. La silla tiene una inclinación

estándar; el asiento y el respaldo se inclinan

simultáneamente en la misma proporción.

3. Ajuste de la Altura del Asiento –Para aumentar la

altura del asiento, levante la palanca sin o con

poco peso en el asiento. Para bajar la altura del

asiento, levante la palanca mientras está sentado.

4. Tensión de Inclinación –Para aumentar la tensión

de la inclinación, gire la perilla en el sentido de las

manecillas del reloj. Para disminuir la tensión de la

inclinación, gire la perilla en el sentido contrario de

las manecillas del reloj.

5. Ajuste de la Altura de los Descansabrazos –Para

ajustar la altura de los descansabrazos, presione

el botón en el lateral de cada uno de ellos y

muévalos hacia arriba o hacia abajo.

6. Ajuste del Respaldo –Para elevar el respaldo,

levante el soporte hasta que haga clic a la altura

deseada. Para bajarlo, elévelo a su posición más

alta para liberar el mecanismo de trinquete, luego

desciéndalo a la posición más baja.

00-295-551

uline.mx

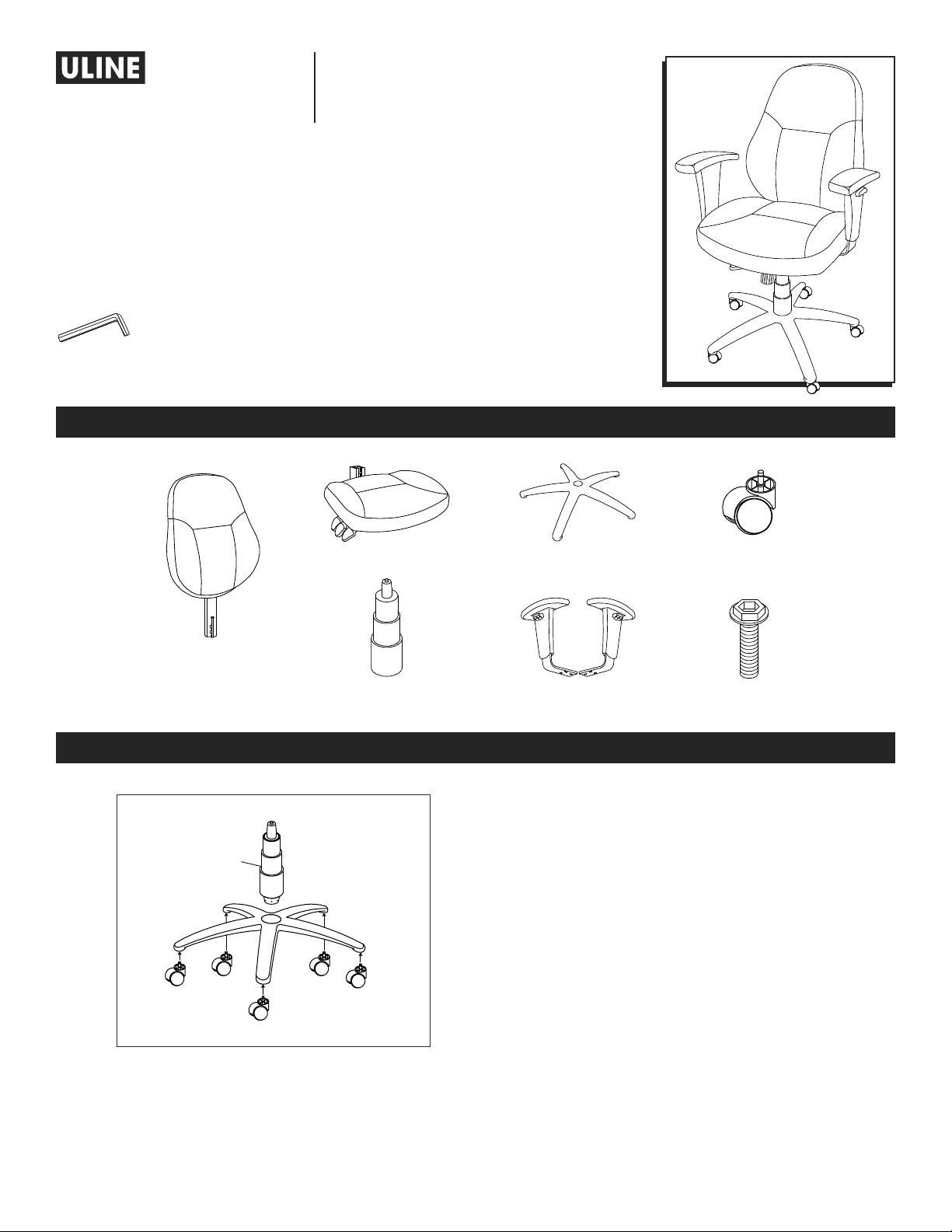

PAGE 7 OF 9 0621 IH-3636

1-800-295-5510

uline.ca

H-3636

CHAISE DE TRAVAIL

DE LUXE EN TISSU

1. Insérez les roulettes dans les pieds de la base à cinq

branches. Tournez la base à l’endroit. Insérez le vérin

pneumatique dans le centre de la base.

(Voir Figure 1)

PIÈCES

ASSEMBLAGE

Figure 1

Vérin pneumatique

Dossier x 1

Base à 5 branches x 1

Accoudoir x 2

Siège x 1

Vérin pneumatique x 1

Roulette x 5

Vis x 6

1/4 x 1 / po

OUTIL INCLUS

Clé Allen

(inclus)

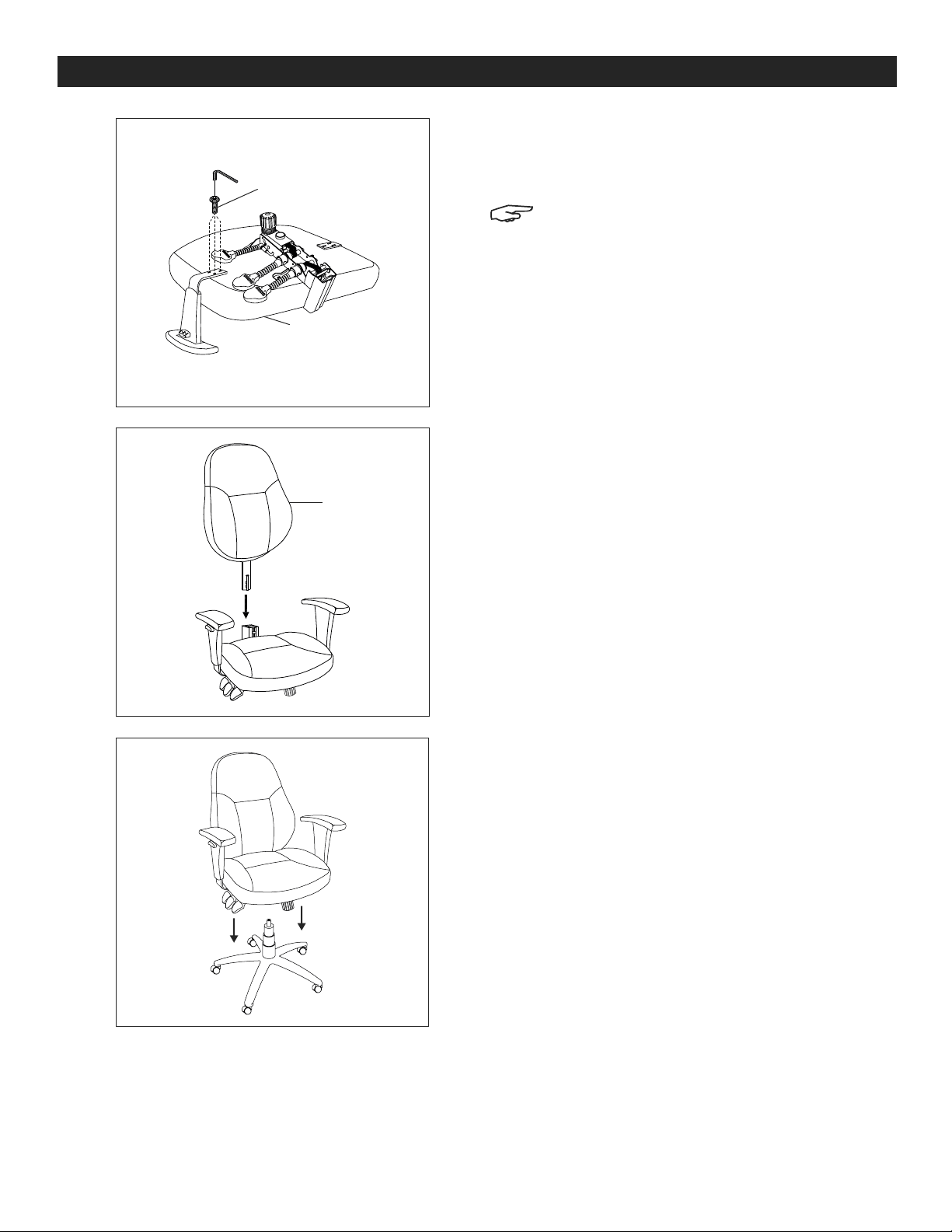

PAGE 8 OF 9 0621 IH-3636

Figure 4

ASSEMBLAGE SUITE

1. Alignez les trous de l'accoudoir contre les trous situés

au bas du siège. Fixez à l'aide de trois vis de

1/4 x 1 / po. Répétez la procédure sur le côté

opposé. (Voir Figure 2)

REMARQUE : Utilisez la clé Allen pour serrer

toutes les vis.

2. Insérez le montant du dossier dans l'emboîture

correspondante du mécanisme fixée au bas du

siège. (Voir Figure 3)

3. Abaissez lentement la chaise sur le vérin

pneumatique. Appuyez sur le coussin du siège pour

fixer la chaise en place. (Voir Figure 4)

Dossier

Figure 3

Figure 2

Siège

Vis de 1/4 x 1 ¼ po

PAGE 9 OF 9 0621 IH-3636

RÉGLAGES DE LA CHAISE

1. Dossier inclinable –Pour incliner le dossier, soulevez

le levier afin qu'il puisse bouger librement. Pour

verrouiller la position d’inclinaison, abaissez le levier

en étant assis à l'angle voulu.

2. Inclinaison avec blocage réglable –Pour bloquer

l'angle du siège et du dossier, abaissez le levier à

l'angle voulu. La chaise comporte une inclinaison

standard; le siège et le dossier s'inclinent au même

degré simultanément.

3. Réglage de la hauteur du siège –Pour élever la

hauteur du siège, soulevez le levier avec peu ou

sans poids sur le siège. Pour abaisser le siège,

soulevez le levier en position assise.

4. Tension d'inclinaison –Pour augmenter la tension

d'inclinaison, tournez la molette dans le sens horaire.

Pour diminuer la tension d'inclinaison, tournez la

molette dans le sens antihoraire.

5. Réglage de la hauteur des accoudoirs –Pour régler

les accoudoirs en hauteur, appuyez sur le bouton

situé sur le côté de chacun des accoudoirs, puis

faites bouger ceux-ci de haut en bas.

6. Hauteur du dossier –Pour élever le dossier,

soulevez-le jusqu'à ce qu'il s'enclenche à la hauteur

souhaitée. Pour abaisser le dossier, soulevez-le

à sa hauteur maximale afin de déclencher le

mécanisme à cliquet, puis abaissez-le à la hauteur

minimale.

-800-295-551

uline.ca
