Seite / Page 1 of 11 ECOC: EGC0 ; LOC: AI

Abbildung 1/Figure 1

Bedienungsanleitung

Handzange

3-1579002-1

für HVL-Clip

Instruction sheet

Hand pliers

3-1579002-1

for HVL-Clip

412-18725 / 5-744011-4

09.08.2007, MD, Rev. C

ECR-07-018882

Seite / Page 2 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

Inhaltsverzeichnis

1 Umgang mit der Betriebsanleitung ....3

2 Grundlegende Sicherheitshinweise...3

2.1 Zuständigkeit.......................................3

2.2 Hinweise zum Einrichten und

Betreiben des Werkzeugs...................3

2.3 Hinweise zum Warten und

Instandhalten der Werkzeugs.............4

3 Verwendungszweck ............................5

4 Technische Daten................................5

5 Beschreibung ......................................6

6 Vorbereitung........................................7

7 Einlegen der Steckverbinder..............9

8 Bedienen..............................................10

9 Wartung und Instandhaltung..............11

Table of contents

1 Using the operating manual ...............3

2Basic safety instructions....................3

2.1 Responsibilities...................................3

2.2 Notes on setting up and

operating the tool................................3

2.3 Notes on service and

Maintenance ........................................4

3 Intended use........................................5

4 Technical data .....................................5

5 Description ..........................................6

6 Preparation..........................................7

7 Inserting the connectors.....................9

8 Operation.............................................10

9 Maintenance and preventive

maintenance........................................11

Seite / Page 3 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

1. Umgang mit der Betriebsanleitung

Die Betriebsanleitung muss ständig an dem

Werkzeug verfügbar sein.

Jeder, der mit Arbeiten an dem Werkzeug

beauftragt ist, muss die Betriebsanleitung kennen

und beachten.

Die Firma Tyco Electronics lehnt jede Haftung für

Schaden ab, der durch Nichtbeachten von

Hinweisen an dem Werkzeug oder in der

Betriebsanleitung entsteht.

Die Betriebsanleitung ist vom Benutzer des

Werkzeugs um Anweisungen aufgrund bestehender

nationaler Vorschriften zur Unfallverhütung und

zum Umweltschutz zu ergänzen.

2. Grundlegende Sicherheitshinweise

Das Werkzeug ist nach dem Stand der Technik und

den anerkannten sicherheitstechnischen Regeln

gebaut.

Beim Ausführen von Arbeiten, wie Aufstellen, In-

betriebnehmen, Einrichten, Betreiben, Ändern der

Einsatzbedingungen und Betriebsweisen, Warten

und Instandhalten des Werkzeugs, sind die in der

Betriebsanleitung vorgeschriebenen Ausschalt-

prozeduren zu beachten.

2.1 Zuständigkeit

Das Werkzeug darf nur von ausgebildetem und

autorisiertem Personal betrieben werden. Die

Zuständigkeit des Personals für Bedienen, Rüsten,

Warten und Instandhalten ist vom Benutzer des

Werkzeugs klar festzulegen und einzuhalten.

Insbesondere ist die Zuständigkeit für Arbeiten an

der elektrischen und pneumatischen Ausrüstung

festzulegen. Solche Arbeiten bleiben nur

ausgebildeten Fachleuten vorbehalten.

Eigenmächtige Veränderungen an dem Werkzeug

schließen eine Haftung des Herstellers bzw.

Lieferers für daraus resultierende Schäden aus.

2.2 Hinweise zum Einrichten und

Betreiben des Werkzeugs

Das Werkzeug darf nur in technisch einwandfreiem

Zustand sowie sicherheits- und gefahrenbewusst

1. Using the operating manual

The operating manual must be constantly within

reach of the tool.

Each person entrusted with the job of operating the

tool must be familiar with the operating manual and

strictly observe the instructions therein.

Tyco Electronics decline to accept any liability for

damages that are incurred due to the fact that the

instructions on the tool or in the operating manual

have been disregarded.

The user is responsible for supplementing the

operating manual with any instructions resulting

from current national regulations for accident

prevention and protection of the environment.

2. Basic safety instructions

The tool has been constructed according to state-

of-the-art technology and the acknowledged

technical safety regulations.

When carrying out jobs such as installation,

commissioning, set-up, operation, changing the

conditions of use and the mode of operation or

carrying out maintenance and service jobs, it is

important to observe the procedures for switching

off the tool described in the operating manual.

2.1 Responsibilities

The tool may only be operated by suitably trained

and authorized personnel.

The user must clearly define and observe the

responsibilities of the personnel for operation, set-

up, maintenance and service.

It is particularly important to define who is

responsible for work on the electrical and

pneumatic equipment. Such work should only be

carried out by specially trained staff.

Should the user make any changes to the tool

without consulting the manufacturers or the

suppliers, the latter will not be liable for any damage

that may result.

2.2 Notes on setting up and

operating the tool

The tool may only be set up and operated in perfect

technical condition, observing all the

Seite / Page 4 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

eingerichtet und betrieben werden.

Vor jeder Inbetriebnahme ist zu prüfen, ob alle

Sicherheitsvorrichtungen, insbesondere Schutz-

abdeckungen, angebracht sind und einwandfrei

funktionieren.

Schutzabdeckungen dürfen nur bei Stillstand und

elektrisch ausgeschaltetem Werkzeug entfernt wer-

den. Insbesondere Gehäuse und Abdeckungen

dürfen nur von fachkundigem Personal entfernt

werden.

Achtung:

Beim Berühren von Stromführenden Teilen besteht

Lebensgefahr!

Wenn anzunehmen ist, dass sich das Werkzeug

nicht mehr gefahrlos betreiben lässt, ist es außer

Betrieb zu setzen und gegen unbeabsichtigtes

Einschalten zu sichern.

Das Werkzeug ist ausschließlich für den in der

Betriebsanleitung beschriebenen Zweck zu

verwenden.

Für Schäden, die aus nicht bestimmungsgemäßer

Verwendung entstehen, haftet der Hersteller bzw.

Lieferer nicht: das Risiko hierfür trägt allein der

Benutzer.

2.3 Hinweise zum Warten und

Instandhalten des Werkzeugs

Werkzeug- und Anlagenteile, an denen Wartungs-

und Instandsetzungsarbeiten durchgeführt werden,

müssen, falls in der Betriebsanleitung nichts

Gegenteiliges erwähnt ist, unbedingt von der

Spannungszufuhr getrennt werden.

Die Freigeschalteten Teile müssen zuerst auf Span-

nungsfreiheit geprüft, dann geerdet und kurz-

geschlossen, sowie benachbarte, unter Spannung

stehende Teile isoliert werden.

Die elektrische Ausrüstung des Werkzeugs ist

regelmäßig zu prüfen. Mängel, wie z.B. lose

Verbindungen oder angeschmorte Kabel, sind

unverzüglich zu beseitigen.

Sind Arbeiten an Spannungsführenden Teilen

notwendig, ist eine zweite Person hinzuzuziehen,

die im Notfall je nach Notwendigkeit den Not Aus-

bzw. den Hauptschalter betätig oder die

Spannungszufuhr zum Werkzeug unterbricht. Es ist

ausschließlich spannungsisoliertes Werkzeug zu

benutzen!

safety regulations and considering any possible

dangers. Before commissioning the tool, it is always

important to check whether all safety devices,

especially the safety covers, are installed and are

functioning correctly.

Safety covers may only be removed when the tool

is not in operation and has been disconnected from

the electricity supply. The housing and the covers in

particular may only be removed by specially trained

personnel.

Attention:

Touching live parts can cause danger of

electrocution with fatal consequences!

If you suspect that the tool cannot be operated

safely, it must be switched off and secured against

anyone accidentally switching it on.

The tool may only be used for the purpose specified

in the operating manual.

The manufacturers and suppliers will not be liable

for any damages which may result due to the tool

being used for a purpose other than that for which it

was intended. This is done entirely at the user’s

own risk.

2.3 Notes on service and maintenance

It is absolutely essential that tool and equipment

parts on which maintenance or service jobs have to

be carried out are disconnected from the electricity

supply, unless anything to the contrary is stated in

the operating manual.

The disconnected parts must first be checked to

ensure that they no longer carry any current; then

they must be earthed and short-circuited. Adjacent

parts carrying current must be insulated.

The electrical equipment of the tool must be

checked regularly, faults such as loose connections

or scorched cables must be removed immediately.

If it should be necessary to carry out work on parts

which carry current, it is important to engage the

assistance of a second person who, in cases of

emergency, can operate the emergency stop or the

main switch or can cut off the electricity supply to

the tool. Only insulated tools should be used!

Seite / Page 5 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

3. Verwendungszweck

Mit der Handzange PN 3-1579002-1 lassen sich

Clips zur Zugentlastung in HVL-Steckverbinder

eindrücken.

Die in Tabelle 1 aufgeführten Steckverbinder

können mit der Handzange, nach

Verarbeitungsspezifikation 114-18751 der Fa. Tyco

Electronics, verarbeitet werden.

Stecker Buchse

X-1740264-X X-1740265-X

Tabelle 1

Hinweis:

Das Werkzeug ist ausschließlich für den

beschriebenen Zweck zu verwenden!

4. Technische Daten

Abmessungen: ca. 203x65x60mm

Masse: ca. 320g

Elektrische Anschlüsse: /

Pneumatische Anschlüsse: /

Schalldruckpegel: /

Transport: /

3. Intended use

The hand pliers 3-1579002-1 are used to press-in

strain relief clips into the HVL-Connectors.

The Tyco Electronics connectors listed in table 1

may be processed with the hand pliers according to

Tyco Electronics application specification 114-

18751.

Pin Socket

X-1740264-X X-1740265-X

Table 1

Note:

The tool is to be used only and exclusively for the

purpose described!

4. Technical data

Dimensions: approx. 203x65x60mm

Weight: approx. 320g

Electrical connection: /

Pneumatic connection: /

Sound pressure level: /

Transportation: /

Seite / Page 6 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

5. Beschreibung

Abbildung 2

1) Handzangen-Kopf

2) Handgriff

3) Steckverbinderaufnahme (siehe Rückseite)

4) Schieber

5. Description

Figure 2

1) Hand pliers head

2) Handle

3) Connector receptacle (see rear side)

4) Slider

Seite / Page 7 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

Abbildung 3

1 Steckverbinderaufnahme

2 Ratschenmechanismus

6. Vorbereitung

1. Als Erstes wird der Steckverbinder (Stecker oder

Buchse) nach Verarbeitungsspezifikation 114-

18751 vorbereitet und mit einem Clip versehen

(siehe Abbildung 4).

Abbildung 4

Figure 3

1 Connector holder

2 Ratchet mechanism

6. Preparation

1. At first the connector (plug or socket) is prepared

according to application specification 114-18751

and equipped with a clip (see figure 4).

Figure 4

Seite / Page 8 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

2. Jetzt wird die Steckeraufnahme eingestellt,

indem der Schieber in Pfeilrichtung verschoben

wird. Ist der Schieber wie abgebildet

herausgezogen, so können Buchsen-

Steckverbinder verarbeitet werden (siehe Abbildung

5).

Abbildung 5

3. Die Handzange ist nun einsatzbereit!

2. Now the connector receptacle is adjusted by

shifting the slider in direction of the arrow. If the

slider is pulled out as shown socket connectors may

be processed (see figure 5).

Figure 5

3. The hand tool is now ready for action!

Seite / Page 9 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

7. Einlegen der Steckverbinder

1. Um die Steckverbinder einlegen zu können,

muss die Handzange komplett geöffnet werden

(siehe Abbildung 6).

Abbildung 6

2. Die Steckverbinder werden so eingelegt, dass

die Zugentlastungsclips senkrecht zur Zange

ausgerichtet sind. Die Form der

Steckverbinderaufnahme lässt ein falsches

Einlegen nicht zu, sie dürfen jedoch um 180°

gedreht eingelegt werden (siehe Abbildung 7).

Abbildung 7

7. Inserting the connectors

1. In order to insert the contacts, the hand pliers

need to be opened completely (see figure 6).

Figure 6

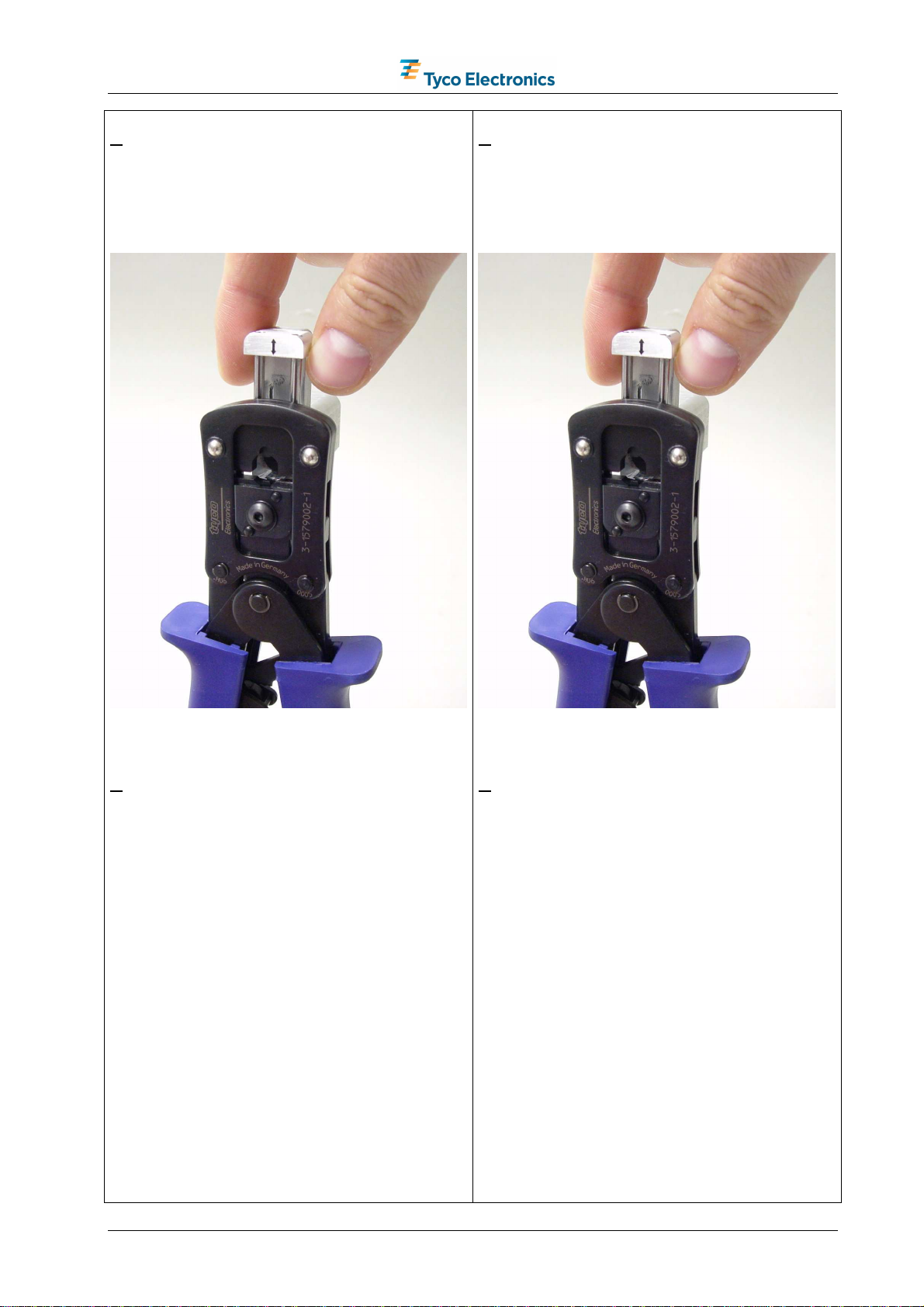

2. The connectors are placed in such a way, that

the strain relief clips are positioned vertically to the

pliers. The shape of the connector receptacle

prevents the connectors of being inserted

incorrectly. They may be turned by 180° (see figure

7).

Figure 7

Seite / Page 10 of 11 ECOC: EGC0 ; LOC: AI

Hand pliers for HVL-Clip

725

Rev.

Handzange für HVL-Clip

725

8. Bedienen

1. Der Handgriff wird nun mit gleichmäßiger

Geschwindigkeit geschlossen. Die integrierte

Ratsche verhindert ein vorzeitiges Öffnen und

garantiert, dass die Clips mit der richtigen Tiefe ein

gedrückt werden (siehe Abbildung 8).

Abbildung 8

Hinweis:

Bei einer Fehlbedienung kann die Handzange

durch Entriegeln der integrierten Ratsche auch

vorzeitig geöffnet werden. Hierzu wird der Griff

leicht zusammengedrückt und gleichzeitig der

Rasthebel gelöst (eventuell mit Hilfe eines

Schraubendrehers). Danach kann der Griff

vollständig geöffnet werden (siehe Abbildung 9).

Abbildung 9

8. Operation

1. Now the handle must be closed consistently. The

integrated ratchet prevents premature opening and

guarantees that the contacts are pressed in with the

correct depth (see figure 8).

Figure 8

Note:

In case of an operating fault the hand pliers can be

opened prematurely by unlocking the integrated

ratchet. Therefore the handle is slightly pressed

together and at the same time the locking lever is

released (possibly with the help of a screwdriver).

After that the handle can be opened fully (see figure

9).

Figure 9

Tabla de contenidos

Otros manuales de Herramientas de crimpado de Tyco Electronics

Tyco Electronics

Tyco Electronics 69324-1 Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics PRO CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics 58532 Series Manual de usuario

Tyco Electronics

Tyco Electronics STRATO-THERM 1-46673-0 Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics AMP PRO–CRIMPER II Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics SDE PEW-12 Manual de usuario

Tyco Electronics

Tyco Electronics SDE-SA 2063526 Series Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III 58564-1 Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics SOLARLOK 1579004-9 Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Tyco Electronics

Tyco Electronics 1752787-1 Manual de usuario

Tyco Electronics

Tyco Electronics 90654-1 Manual de usuario

Tyco Electronics

Tyco Electronics 58571-1 Manual de usuario

Tyco Electronics

Tyco Electronics 408-10205 Manual de usuario

Tyco Electronics

Tyco Electronics 1901820-1 Manual de usuario

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manual de usuario

Manuales populares de Herramientas de crimpado de otras marcas

Panduit

Panduit CT-1000 Guía del administrador

JST

JST CS 10 Manual de usuario

molex

molex 63811-5100 Manual de usuario

Danfoss

Danfoss ET4200 Manual de usuario

TE Connectivity

TE Connectivity 2063528-1 Manual de usuario

molex

molex 63825-3000 Manual de usuario

CRH

CRH CRL CBLHCT1 Manual de usuario

Emerson

Emerson Klauke ES 105CFM Manual de usuario

KIMBALL MIDWEST

KIMBALL MIDWEST 27-798 Manual de instrucciones

Danfoss

Danfoss ET4350 Manual de usuario

Milwaukee

Milwaukee M18 Manual de usuario

HOGERT

HOGERT HT1P169 Manual de usuario

Textron

Textron ESG105L Manual de usuario

Emerson

Emerson Klauke ES 20RMCCFB Manual de usuario

Continental Refrigerator

Continental Refrigerator PC150HD Manual de usuario

TE Connectivity

TE Connectivity ERGOCRIMP 1-1579001-3 Manual de usuario

Emerson

Emerson Klauke ES 105CFB Manual de usuario

TE Connectivity

TE Connectivity 539 726-2 Manual de usuario
