Trix Merkur Manual de usuario

Schnellzugwagenset „Merkur“

23420

Kurzkupplung tauschen

Mit einer Pinzette die beiden Enden der Kupplung

zusammendrücken und dabei aus dem Kupp-

lungsschacht herausschieben.

Replacing the Close Coupler

Press both ends of the coupler together with a

pair of tweezers and then push the coupler out of

the coupler pocket.

Echanger l’attelage court

A l’aide d’une pincette, presser les deux extré-

mités de l’attelage l’une contre l’autre tout en le

poussant hors du boîtier.

Kortkoppeling vervangen

Met een pincet de beide uiteinden van de kop-

peling naar elkaar toe drukken en daarbij uit de

koppelingsschacht trekken.

Sustitución del enganche corto

Unir a presión con unas pinzas ambos extremos

del enganche, empujándolo al mismo tiempo

hacia afuera de la caja del enganche.

Sostituzione del gancio corto

Con una pinzetta si premano insieme entrambe

le estremità del gancio e facendo ciò lo si spinga

fuori dall’innesto portagancio.

Tauschen von Radschleiferkontakten

In diesem Fall wird das Drehgestell komplett mit

Radschleifer und Radsätzen angeboten.

Replacing Electrical Wheel Contacts

The truck complete with wheel contacts and

wheel sets is offered for this situation

Echanger des frotteurs de roue

Dans ce cas, le bogie est proposé « complet »,

avec frotteurs de roue et essieux montés

Vervangen van de wielsleepcontacten

In dat geval wordt het complete draaistel met

wielslepers en wielassen vervangen.

Sustitución de los contactos del patín de la

rueda

En este caso, el bogie se ofrece completo con

patín de rueda y ejes montados.

Sostituzione dei contatti striscianti sulle ruote

In questo caso viene fornito il carrello completo

con contatti striscianti sulle ruote ed assi con

ruote.

Byte av hjulaxelblecken

I detta fall rekommenderas att byta hela boggien,

komplett med hjulaxelbleck och hjulaxlar.

Udskiftning af hjulslæbeskokontakter

I dette tilfælde tilbydes bogien komplet med

hjulslæbesko og hjulsæt.

Byte av kortkoppel

Pressa samman kopplets ändar med en pincett

och dra samtidigt ut kopplet ur koppelschaktet.

Udskiftning af kortkobling

Tryk de to ender af koblingen sammen med en

pincet og skub den derved ud af koblingsskak-

ten.

Tausch einer defekten Glühbirne

Erhältlich ist die Glühbirne im Fachhandel unter

der Nummer 113579.

Mit ﬂachem Schraubenzieher an den 3 Öffnungen

pro Seite im Wagenboden den Aufbau abhebeln.

Kabel am Leuchstab ablöten. Kontaktbügel mit

ﬂachem Schraubenzieher am Punkt g nach unten

drücken, dadurch am Vorsprung h ausrasten.

Dann am Punkt g den Kontaktbügel vorsichtig

nach oben ziehen und dadurch vom Zapfen der

Inneneinrichtung lösen. Kontaktbügel lässt sich

jetzt ganz abziehen. Zweiten Kontaktbügel auf

der gleichen Wagenseite ebenso lösen. Leucht-

stab lässt sich von der Inneneinrichtung abneh-

men. Silberfolie und Klebefolie in Leuchtstabmitte

abziehen, Glühbirne tauschen. Neue Klebefolie,

dann Silberfolie aufziehen. Leuchtstab zwischen

Kontaktbügel einer Wagenseite und Innenein-

richtung stecken. Darauf achten, dass Bohrung c

im Leuchstab auf Zapfen b der Inneneinrichtung

kommt, gewölbte Seite des Leuchtstabes nach

oben.

Wiederaufsetzen der Kontaktbügel:

Zuerst den Kontaktbügel unten in die Aussparung

f der Inneneinrichtung locker einstecken, dann

am Zapfen g einhängen. Kontaktbügel etwas

nach unten ziehen und am Vorsprung h einrasten.

Kabel wieder anlöten und Wagen zusammen-

bauen.

Replacing a Defective Light Bulb

The light bulb is available under item no. 113579

at your authorized dealer.

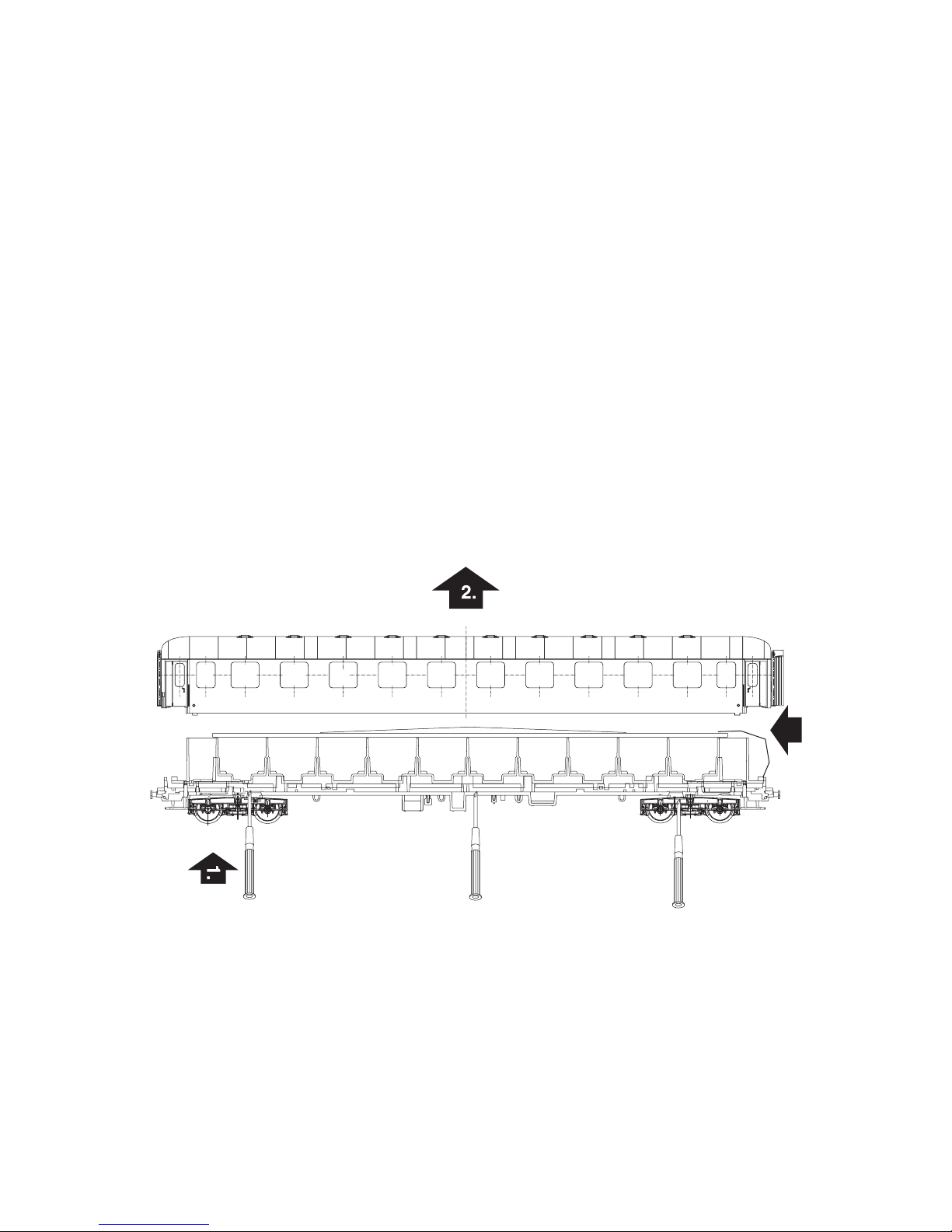

Lift the body off with a ﬂat-blade screwdriver at

the 3 openings in the ﬂoor on both sides of the

car. Leave the interior details piece on the car

ﬂoor. Unsolder the wire at the light diffuser. Pull

down the contact bracket with a ﬂat screwdriver

at Point „g“, then unsnap it at Projection „h“.

Then, carefully lift the contact bracket at Point

„g“ and loosen from the pin at Point „g“ on the

interior detail piece. The contact bracket can

now be removed completely. Loosen the second

contact bracket on the same side of the car in the

same manner. The light diffuser can be removed

from the interior detail piece. Remove the silver

ﬁlm and the adhesive ﬁlm in the center of the light

diffuser, and replace the light bulb. Apply new

adhesive ﬁlm and then siver ﬁlm. Insert the light

diffuser between the contact brackets on one

side of the car and the interior detail piece. Make

sure that the Hole „c“ in the light diffuser comes

on the Pin „b“ on the interior detail piece and that

the arched side of the light diffuser faces up.

Putting the contact brackets back in place:

First, plug the contact bracket loosely below

in the Cutout „f“ on the interior detail piece,

then hang it on the pin. Pull the contact bracket

somewhat down and snap it into place on Pro-

jection „h“. Solder the wire back into place and

re-assemble the car.

Echange d’une ampoule défectueuse

L’ampoule est vendue dans les magasins spécia-

lisés sous la réf. 113579.

Utilisez tournevis plat comme levier au niveau des

trois ouvertures dans le plancher de chaque côté

de la voiture pour retirer la caisse.

Laissez l’aménagement intérieur en place.

Dessouder les câbles de la barrette d’éclairage.

A l’aide d’un tournevis, soulever l’étrier de

contact au point g, ce qui entraîne son désencli-

quetage au niveau de la saillie h. Au point g, tirer

l’étrier de contact avec précaution vers le haut

et le détacher ainsi du pivot de l’aménagement

intérieur. L’étrier de contact peut alors être

entièrement retiré. De la même manière, détacher

le second étrier de contact sur le même côté

de la voiture. La barrette d’éclairage peut être

retirée de l’aménagement intérieur. Retirer la

feuille d’aluminium et le papier autocollant du

milieu du tube, changer l’ampoule. Coller le

nouveau la nouvelle papier autocollant et la feuille

d’aluminium. Enﬁcher la barrette d’éclairage entre

l’étrier de contact de l’un des côtés de la voiture

et l’aménagement intérieur. Veiller à ce que le

perçage c dans la barrette d’éclairage concorde

avec le pivot b de l’aménagement intérieur, face

convexe de la barrette d’éclairage vers le haut.

Remise en place de l’étrier de contact :

Commencer par enﬁcher l’étrier de contact en

bas dans l’encoche f de l’aménagement intérieur

sans contrainte, puis l’accrocher au pivot g.

Tirer l’étrier de contact légèrement vers le bas et

l’encliqueter à la saillie h. Ressouder les câbles et

remonter la voiture.

Vervangen van een defect lampje

Het gloeilampje is bij uw dealer verkrijgbaar onder

het nummer 113579.

Met een platte schroevendraaier bij de drie

openingen, aan elke zijde in de rijtuigbodem, de

opbouw oplichten. Binneninrichting op de rijtuig-

bodem laten zitten.

De draad aan de lichtstaaf los solderen. De con-

tactbeugel met een platte schroevendraaier bij

punt g oplichten, daarna van het vooruitstekende

deel h losklikken. Dan bij punt g de contactbeugel

voorzichtig naar boven trekken en zodoende los-

maken van de stiften van de binneninrichting. De

contactbeugel kan nu geheel verwijderd worden.

De tweede contactbeugel aan dezelfde rijtuigzijde

op dezelfde wijze verwijderen. De lichtstaaf kan

nu van de binneninrichting genomen worden. Ver-

wijder de aluminiumfolie en het plakband in het

midden van de lichtstaaf en vervang de defecte

lamp. Nieuwe plakband en aluminiumfolie aan-

brengen. De lichtstaaf tussen de contactbeugel

aan een rijtuigzijde en de binneninrichting steken.

Let er op dat de uitsparing c in de lichtstaaf op de

stift b van de binneninrichting valt, de bolle kant

van de lichtstaaf naar boven.

Contactbeugels weer plaatsen:
