Tripp Lite N063-008-ENC Manual de usuario

1111 W. 35th Street, Chicago, IL 60609 USA

tripplite.com/support

Installation Instructions

WARRANTY REGISTRATION

to win an ISOBAR®surge protector in our monthly drawing!

tripplite.com/warranty

8-Port DIN Rail Mounting

Keystone Panel

Model: N063-008-ENC

Español 6 • Français 11

Русский 16 • Deutsch 21

1Attach the Box to the DIN rail.

Installation

Release tap Push to lock box to

DIN rail

Installation

2Finish cable termination on each RJ45 module.

3Use the “LATCH” marking to locate the module

direction. Place the assembled RJ45 module

onto the back of the panel.

4Snap each RJ45 module onto the panel until all

RJ45 modules are installed.

Cable tie

Solid cable

Installation

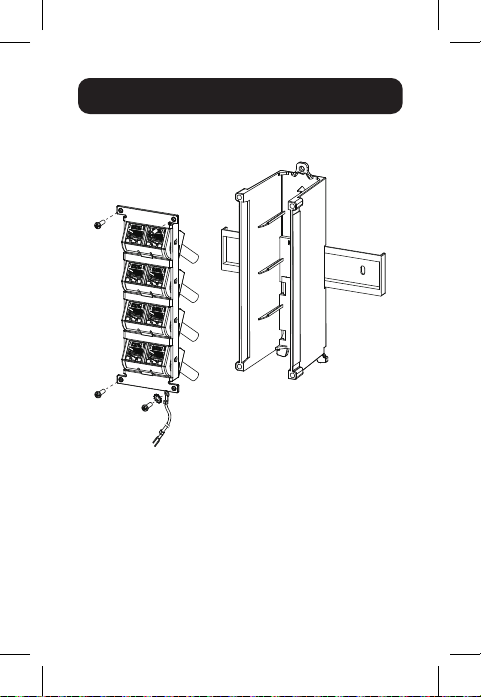

5 Use screws to attach the panel with terminated

jacks to the box.

1 2

3 4

5 6

7 8

Attach the

grounding wire

Installation

6To adjust the modules:

A Rotate the bezel to the desired direction until

you hear a clicking sound.

BPress the clip onto the bezel to release the

bezel and change the direction.

1 2

1111 W. 35th Street, Chicago, IL 60609 USA

tripplite.com/support

22-03-045 9341BF_RevA

1111 W. 35th Street, Chicago, IL 60609, EE. UU.

tripplite.com/support

Instrucciones de Instalación

Panel Keystone de

8 Puertos para

Instalación en Riel DIN

Modelo: N063-008-ENC

English 1 • Français 11

Русский 16 • Deutsch 21

1Fije la Caja al Riel DIN.

Instalación

Suelte el borne Empuje para

bloquear la caja al

riel DIN

Instalación

2Acabe la terminación del cable en cada módulo

RJ45.

3Use la marca "LATCH" para ubicar la

dirección del módulo. Coloque el módulo RJ45

ensamblado en la parte posterior del panel.

4Inserte cada módulo RJ45 en el panel hasta que

todos los módulos RJ45 estén instalados.

Amarre de cable

Cable sólido

Instalación

5 Usetornillosparajarelpanelconconectores

terminados a la caja.

1 2

3 4

5 6

7 8

Fije el cable de

conexión a tierra

Instalación

6Para ajustar los módulos:

A Gire el bisel en la dirección deseada hasta

escuchar un clic.

BPresione el clip en el bisel para liberar el bisel

y cambiar la dirección.

1 2

1111 W. 35th Street, Chicago, IL 60609, EE. UU.

tripplite.com/support

22-03-045 9341BF_RevA
