1 はじめに
この度は、TRIGONEnergyプリメインアンプをお買い上げ頂き、誠にありがとうございます。
本製品は、最新の精密技術を実現するため、厳重な品質管理のもとに製造されております。本機をご使用に
なる前に、必ずこの取扱説明書をお読みください。また本取扱説明書は、なくさないよう大切に保管ください。
2特長
Energyは、7系統のラインレベル入力を搭載したHigh-Endプリメインアンプです。
このアンプは洗練されたマイクロプロセッサの働きによって制御され、前面パネルのノブ、または付属のリモコン
（DIRECTOR）で操作を行います。前面パネルのディスプレイ部には、ユーザーの方に使用中の設定を簡単に
お知らせする機能が備わっています。また、リモコンでスタンバイモードに切り替えることも可能です。
ボリュームは、D/AConverterチップによってコントロールされます。この方法は従来の摺動式ボリュームや機
械式アッテネータよりも技術的にもリニアリティにおいてもはるかに優れています。ボリュームの大小にかかわら
ず、サウンドステージの左右へのふらつきや、焦点がぼやけることのないことを保証します。
アンプの生命線ともいえる本機の電力供給においても注目すべき特徴を誇ります。左右チャンネル毎に独立し
たトロイダルトランスを使用し、2次側の巻線はプリアンプ部、パワーアンプ部で独立させてあります。同時に、オ
ペレーションの制御用にも独立したトロイダルトランスを使用しており、制御用マイコンなどの影響を音声信号の
増幅段へ及ぼすことを最小限にしています。この2重に独立した構造によって、プリアンプ部で使用する微小な
電流が、パワーアンプで使用する大電流の影響や制御部マイコンの影響を受けることなく、最適なチャンネル
セパレーションを実現するのです。
2.1安全について
本製品を安全にお使いいただくためにも、下記に記載してあることを厳守してください。
♦本体を火気のすぐそばや高温多湿な場所に設置しないでください。
♦本体に激しい振動を加えたり、不安定な場所に設置しないでください。
3
♦本体を冷えた環境から暖かい部屋に持ち込んだ場合には、すぐに電源コードを本体に接続しないでくださ
い。結露などにより内部の電子デバイスを損傷してしまう恐れがあります。デバイスが室温に温まるまでお
待ちください。
♦直射日光などが当たる場所への設置は避けてください。
♦液体の入った容器を本体近辺に置かないでください。内部に液体が入った場合、故障、火災、感電の原
因となります。
♦本体を暖房器具のそばに設置しないでください。
♦本体のカバーを外すことは決してしないでください。
♦不良フューズを交換する際には、必ず同タイプのオリジナルフューズをお使いください。
♦ご自分での修理、改造や分解はお控えください。これらの行為に起因する故障については、保証致しか
ねます。
♦ケーブル接続の際には、必ず本体及び接続する機器の電源を落としてください。
不適切なお取扱いによる損傷については、保証の対象外となりますのでご注意ください。
2.2設置について
開梱するときには、本体に輸送時の破損が無いことをお調べください。万一破損を発見された場合は、お買い
上げ販売店か弊社へご連絡ください。開梱後は、本体のほかに下記の内容物が入っているかどうかを確認し
てください。
梱包物の確認
1. 本取扱説明書
2. 保証登録はがき
3. 電源コード
4. 電源変換プラグ
5. リモコン（DIRECTOR）
取扱いに関する注意事項
本体を乾燥した、平らな面の上に設置してください
本体周囲には、換気ができるようなスペースを確保してください。
ハロゲンランプの中には、ノイズの原因となるものがありますので、なるべく離して設置してください。
電源コードと信号ケーブルを近接平行配置するとノイズを誘導することがありますので、なるべく離して配
置するようにしてください。距離を確保できない場合は直交するように配置してください。
4
2.3保証とサービスについて
正しくお使いいただいているなかで、万一本機が故障してしまった場合は、ご購入日より2年間の保証をいたし
ます。しかし、弊社サービス以外による内部の修正や、シリアル番号、購入日の改ざんなどが認められた場合
の保証は認められません。
注意！
※1 RCAピンプラグを外すときには、回さずに真っ直ぐ引き抜くようにしてください。
ピンプラグを回しながら外すと内部配線が断線する恐れがあります。
※2 破損する恐れがありますので、演奏中のスピーカーケーブルの着脱や
スピーカーセレクターへの接続はお止め下さい。
3 セットアップ
本体を箱から取り出した後に、まず付属の電源ｺ―ﾄﾞを本体に接続して電源を入れてください。短いウォームア
ップのあとに、本体内部よりカチンというリレー音が聞こえたら動作準備が完了したことを示します。
この後に各種動作の確認を行ってください。ソースコンポーネントやスピーカーを接続していないときにあらゆる
操作を行っても、本体に損傷を与えることはありません。
全ての機能をテストして、Energyの操作方法を理解したあとに、ほかの装置との接続を開始してください。ほか
の装置との間でケーブルを接続する際には、すべての装置の電源がOFFになっていることを確認してください。
5
3.1前面パネル
MODEMUTESPLITT LS-OFF
PROTECTMONO
12
3456
78910
17
1615
14131211
1ヘッドフォンコネクタ：
6.3mmΦの標準プラグを使用したヘッドフォンを接続できます。インピーダンスが32Ω以下のヘッドフォンは接
続しないでください。
2入力表示部：
選択された入力の番号がここへ表示されます。リモコンのDISPLAY機能でOFFを選択すると、入力表示の横に
小さな点だけが表示されるようになります。
3モノラルLED：
再生モードをモノラルに切り替えると、このLEDがより明るく点灯します。
4ボリューム表示部：
ボリュームのレベルが数値で表示されます。MODEメニューを起動すると各項目が表示されます（4章参照）。
5プロテクション：
本体の動作に問題が発生すると点滅します。電源を切り、数分たって立ち上げ直しても点滅するようであれ
ば、お買上げ販売店か弊社へご連絡ください。
6LED：
ステレオバランスが左に移動すると、このLEDが点灯します。
7LED：
アンプがリモコンからの信号を受信すると、このLEDが点滅します。
6
8LED：
ステレオバランスが右に移動すると、このLEDが点灯します。
9ボリューム操作ノブ：
このノブで、Energyの音量を調整したり各種機能の設定を設定/調整します。
10LEDオン：
Energyの電源がON時には、このLEDが点灯します（動作表示）。
11入力ボタン：
このボタンを押して本体の入力を順に戻したり、設定項目を変更します。2の入力表示部に表示されます。
12入力ボタン：
このボタンを押して本体の入力を順に送ったり、設定項目を変更します。2の入力表示部に表示されます。
13SPLITボタン：
このボタンを押すと、SPLIT入力に接続された本体が信号経路に接続されます。再度押すと切り離されます。
接続されているときは上部の表示がより明るくなります。
14LS-OFFボタン：
このボタンを押すと、スピーカーからの音がミュートされます。この機能は、ヘッドフォンでご視聴される際にお使
いください。ヘッドフォンの使用が終了したら、再度押していただくことでスピーカーから音声が出るようになりま
す。その際、音量は起動時音量レベル（4.2章参照）に戻ります。
15MUTEボタン：
このボタンを押すと、音量が一時的に０になります。再度押していただくことで音量が元に戻ります。
16MODEボタン：
このボタンを押すと、MODEメニューが表示されます。メニューの設定については第4章をご参照ください。
17ON/OFFボタン：
このボタンで電源のON/OFFを行います。
7
3.2背面パネル端子図
0I
18 19 20 21 22 23 24 25 26 27 28 29 30
18スピーカー出力端子(右ch)：
スピーカーケーブルの＋−を間違えないように接続してください。上の端子が＋で下の端子が−です。インピー
ダンスが3Ω以下のスピーカーは接続しないでください。アンプの損傷を避けるために、＋と−の端子間をショー
トさせることは絶対に避けてください。
19電源コネクタ/電源ヒューズ：
付属の電源コードを使用して電源コネクタに接続してください。もしヒューズがとんだ場合は同じ定格のものと交
換してください。交換するときには必ず電源コードをコネクタから抜いてください。
20プリアンプ出力端子：
プリアンプ出力としてこの端子を使用します。MODEメニュー下の設定によってテープ出力端子として使用する
ことも出来ます（4.4章参照）
テープ出力端子として使用する場合は、出力レベルのボリュームによる調整は出来ませんので、
この状態でパワーアンプに接続することは絶対に行わないでください！
21SPLITTRETURN端子：
グラフィックイコライザなどのエフェクト用装置を使用する際に接続します。エフェクト装置の出力端子からのケ
ーブルを接続してください。
22SPLITTSEND端子：
グラフィックイコライザなどのエフェクト用装置を使用する際に接続します。エフェクト装置の入力端子へのケー
ブルを接続してください。
8
22-28アナログアンバランス入力端子(Input2-7)：
入力2〜7のRCA端子ペアは、アンバランス入力用の端子です。上側の端子は左chで、下側の端子は右chの
入力となります。これらの入力は全ての従来のラインレベルソース（例：チューナー、CDプレイヤー、テープデ
ッキなど）にお使いいただけます。
アナログプレイヤーを直接接続することはできません。接続する場合は、TrigonVanguardII又はAdvanceなど
のフォノイコライザーを使用して、ライン信号に変換してから接続してください。
29アナログバランス入力端子(Input1)：
この端子はラインレベルのバランス入力用の端子です。ピンアサインは下記のようになります。
Pin1-Ground
Pin2–Hot(+)
Pin3–Cold(-)
30スピーカー出力端子(左ch)：
スピーカーケーブルの＋−を間違えないように接続してください。上の端子が＋で下の端子が−です。インピー
ダンスが3Ω以下のスピーカーは接続しないでください。アンプの損傷を避けるために、＋と−の端子間をショー
トさせることは絶対に避けてください。
9

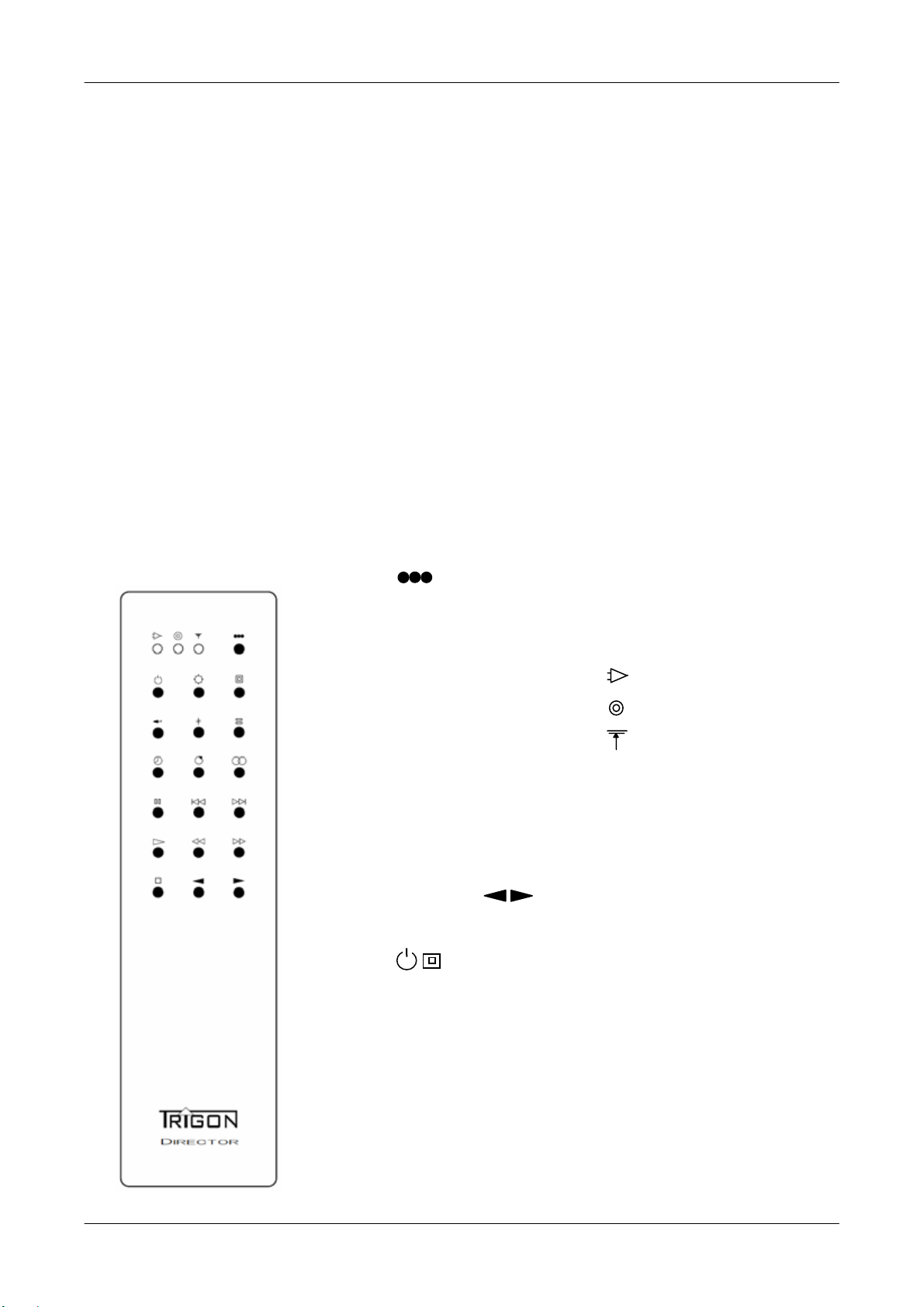

4 多機能リモコン「DIRECTOR」
このリモコン1台で、3種類のオーディオ機器の操作が可能です。本製品は、下記のTRIGONのHiFiコンポーネン
トでお使いいただけます。
♦TRV-100 プリアンプ
♦SNOWWHITE、ENERGY プリアンプ、プリメインアンプ
♦TR-CD1 CDプレイヤー
*本製品は、今後FMチューナーにも対応予定です。
TRV-100とTR-CD1のIRコードは、これらのデバイスの特殊コードに変換後伝送され、SNOWWHITE、ENERGYの
IRコードとFMチューナーはRC-5フォーマットに変換後伝送されます。
この技術を採用する事で、TRIGON社の新製品のHiFiコンポーネントに対しても、簡単にリモコンを更新する事が
可能となります。
4.1 基本設定
A. を押してデバイスを選択します。スイッチを1回押すごと
に、下記マーク下の赤色 LED が点滅します。
⇒アンプ
⇒CDプレイヤー
⇒FMチューナー
B. その他全てのスイッチは、上記 A にて指定された、お使いのデバ
イスによって変わります。
C. 音量調節ののみ、どの設定からも調節可能です。
D. を同時に3秒間押すと、TRV-100 と SNOWWHITE、
ENERGY の切り替えが行えます。
E. D が正常に行われると、全ての LED 信号が点滅します。
2 回点滅すると、TRV-100 用の設定が完了します。
5 回点滅すると、SNOWWHITE、ENERGY 用の設定が完了しま
す。
