Toro 136-4360 Manual de usuario

FormNo.3413-386RevA

SkidPlateKit

Groundsmaster®4000or4100SeriesRotaryMower

ModelNo.136-4360

InstallationInstructions

WARNING

CALIFORNIA

Proposition65Warning

ThisproductcontainsachemicalorchemicalsknowntotheStateofCaliforniato

causecancer,birthdefects,orreproductiveharm.

Installation

PreparingtheMachine

NoPartsRequired

Procedure

1.Parkthemachineonalevelsurface.

2.Lowerthecuttingunits.

3.Engagetheparkingbrake.

4.Shutofftheengineandremovethekey.

5.Useajacktoraisethemachine.

Note:Therearejackingpointslocatedatthefront

andrearofthemachine;refertotheOperator’sManual

foryourmachine.

DANGER

Mechanicalorhydraulicjacksmayfailtosupport

machineandcauseaseriousinjury.

•Usejackstandswhensupportingmachine.

•Donotusehydraulicjacks.

InstallingtheSkidPlates

Partsneededforthisprocedure:

2Outer-rearskidplate

1Rearskidplate

2Frontskidplate

4Lockwasher

4Hex-socketscrew

4Spring-coilwasher

4Bolt(M10x30mm)

4Bolt(3/8-16x4inches)

4Flangenut

InstallingtheRearSkidPlates

1.Removetheexistinghardware(4boltsand4washers)

fromthemountplateasshowninFigure1.

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeratwww.T oro.com.OriginalInstructions(EN)

PrintedintheUSA.

AllRightsReserved*3413-386*A

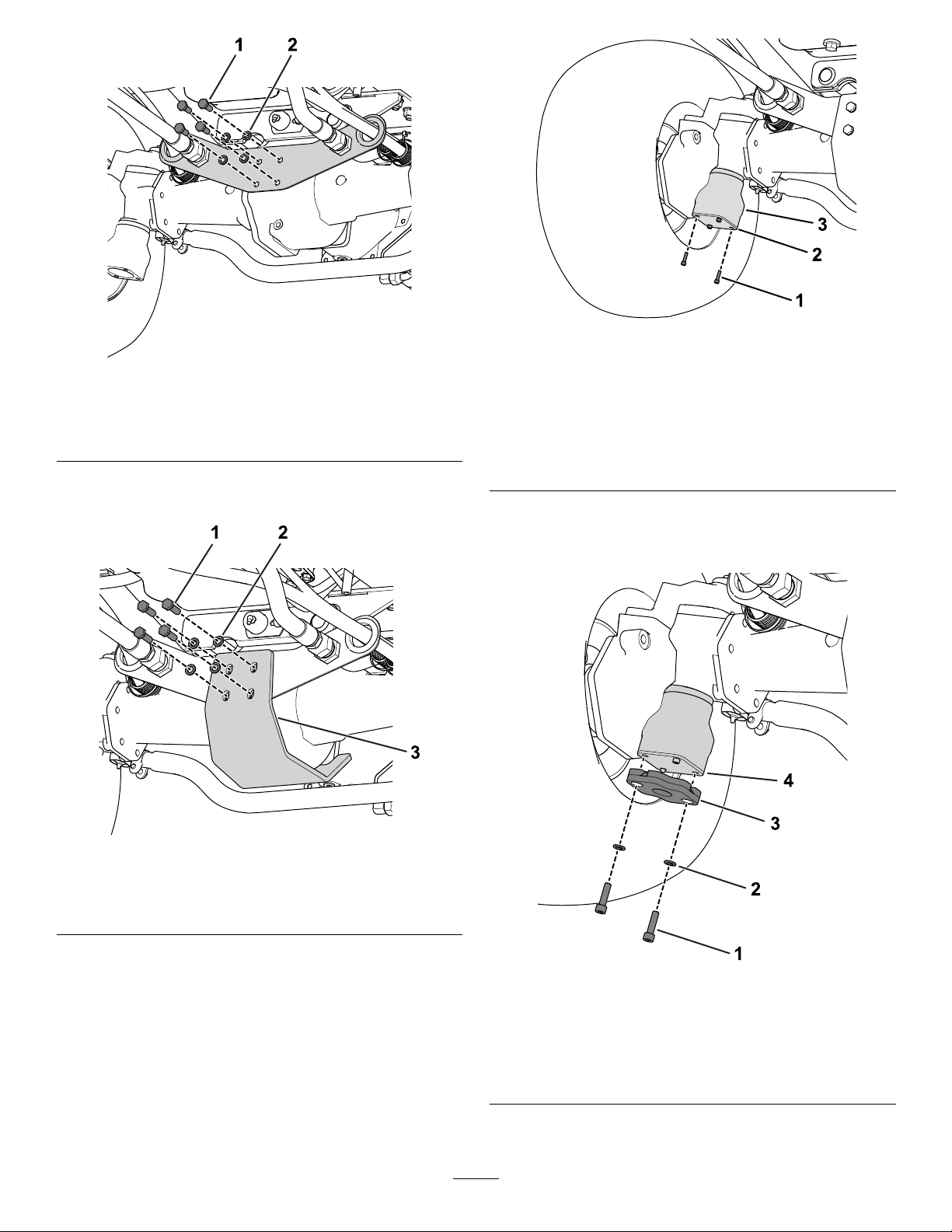

g204660

Figure1

1.Bolt—existinghardware2.Washer—existing

hardware

2.Use4bolts(M10x30mm)and4spring-coilwashersto

securetherearskidplatetothemountplate(Figure2).

g204659

Figure2

1.Bolt(M10x30mm)3.Rearskidplate

2.Spring-coilwasher

3.Remove2boltsfromtheaxlecapsonbothsidesofthe

machine(Figure3).

g207711

Figure3

RightSideShown

1.Bolt3.Axle

2.Axlecap

4.Use2hex-socketscrewsand2lockwasherstosecure

theouter-rearskidplatestotheaxlecapsonbothsides

ofthemachine(Figure4).

g204658

Figure4

RightSideShown

1.Hex-socketscrew3.Outer-rearskidplate

2.Lockwasher4.Axlecap

InstallingtheFrontSkidPlates

1.Removetheexistinghardware(2boltsand2nuts)fromthemanifoldontheleftsideofthemachine(Figure5)

g205111

Figure5

LeftSideShown

1.Bolt—existinghardware5.Bolt(3/8-16x4inches)

2.Manifold6.Frontskidplate

3.Hubbracket7.Flangenut

4.Nut—existinghardware

2.Aligntheholesinafrontskidplatewiththeholesinthemanifold(Figure5).

3.Use2bolts(3/8-16x4inches)and2angenutstosecurethefrontskidplatetothehubbracket(Figure5).

4.Repeatsteps1through3toinstalltheotherfrontskidplatetotherightsideofthemachine(Figure6).

g205112

Figure6

RightSideShown

1.Bolt—existinghardware5.Bolt(3/8-16x4inches)

2.Manifold6.Frontskidplate

3.Hubbracket7.Flangenut

4.Nut—existinghardware
