Topmodel MALADIETS Manual de usuario

Order N° 020F012

ATTENTION !

Ce modèle à construire n’est pas un jouet, il

ne convient pas aux enfants de moins de 14 ans.

Une mauvaise utilisation de ce matériel peut

provoquer des dommages matériels ou corporels.

Vous êtes pleinement responsable

lorsque vous utilisez votre modèle.

Volez à une distance de sécurité des zones

habitées.

Soyez sûr que personne n’émet sur la même

fréquence que vous.

CAUTION !

This model construction kit is not a toy and is not

suitable for children under the age of 14.

Incorrect use of this material could cause material

damage ou personal injury.

You are fully responsible for your actions when you

use this model.

Fly at a safe distance from occupied zones.

Be sure that no one else is using the same

frequency as you.

Distribué par / Distributed by:

TOPMODEL S.A.S.

Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr

©TOPMODEL 2010

Caractéristiques techniques/Technical data:

Envergure/wingspan: 1,56m

Longueur/length: 0,96m

Poids/TO weight: 1,0/1,2kg

Surface/wing area: 22,8dm2

Profil/airfoil: RG15 mod.

Equipements recommandés/Recommended equipments:

Moteur/motor: XPower XC2820/12

Contrôleur/ESC: XPower XREG30

Accu/battery pack: XPower Xtreme11,1V 2200mAh (3S)

Hélice/prop: FOLDING PROP 10x6” #0099FB1006

Cône/spinner: TY1 ø30/Ø4mm #00437613

Radio/RC set: Récepteur/receiver: JETI Duplex R6

Ailerons: 2 servos TOPMODEL SS1816

Prof/elev: 1 servo TOPMODEL PS1616

Hotliner compact tout composites

Full fiberglass compact hotliner

COMPOSITES

12 2-5 3-5

3-82-8

2-4

3-4

6-2

2-41A

1-1

2-2

3-2

CONTENU DU KIT

N° pièce Désignation Matériau, dimensions (mm) Qté

0 notice de montage manuel A4 01

1 fuselage fibre de verre moulée 01

1-1 couple moteur CTP 3 01

2 aile fibre de verre moulée 01

2-2 fixation aile vis Chc TF M3x22 02

2-4 fixation servos aile CTP 4 02

2-41A carénage servo aile fibre de verre moulée 02

2-5 tringlerie aileron CAP filetée un bout M2 + chape 02+02

2-8 guignol aileron laiton 02

3 empennage horizontal fibre de verre moulée 01

3-2 fixation empennage Vis Chc TF M3x15 02

3-4 fixation servo de profondeur CTP 4 01

3-5 tringlerie profondeur CAP filetée un bout M2 + chape 01+01

3-8 guignol de profondeur laiton 01

6 cabine fibre de verre moulée 01

6-2 fixation cabine jonc carbone Ø2x180 01

7 décoration planche autocollants 01

CR cache servo de profondeur fibre de verre 01

KIT CONTENT

Part # Item Material, dimensions (mm) Qty

0 building instructions A4 booklet 01

1 fuselage fiberglass, molded 01

1-1 motor mount plywood 3 01

2 wing fiberglass, molded 01

2-2 wing fixing M3x22 flat socket cap screw 02

2-4 wing servos fixing plywood 4 02

2-41A wing servo cover fiberglass, molded 02

2-5 aileron-flap linkage music wire threaded one end M2 + clevis 02+02

2-8 aileron control horn brass 02

3 horizontal empennage fiberglass, molded 01

3-2 empennage fixing M3x15 flat socket cap screw 02

3-4 elevator servo tray plywood 4 01

3-5 elevator linkage music wire threaded one end M2 + clevis 01+01

3-8 elevator control horn brass 01

6 cabin carbon, molded 01

6-2 cabin fixing carbon rod Ø2x180 01

7 art work sticker sheet 01

CR elevator servo fairing fiberglass 01

COMPOSITES

1-Visser le servo d’aileron sur son support 2-4.

Monter une rallonge de 10cm. Sécuriser à l’aide d’un morceau de gaine

thermo (non fourni).

Mettre le servo au neutre à l’aide du SERVO TESTER #0435051…

Screw in aileron servo on to its support 2-4.

Connect a 10cm long cord extension. Secure con-

nection with shrinking tube.

Set up servo arm in neutral position with the

SERVO TESTER #0435051...

2- ...et positionner le palonnier comme montré.

...and set up servo arm in the position shown.

3-Tracer le centre de l’aile à l’intrados. Aligner le réglet le long des

ouvertures des servos d’aileron, coté bord d’attaque. Tracer.

Draw a line at the center of the wing (bottom).

Line up the ruler with top edges of aileron servo

bays. Draw a line.

4-Percer à l’intersection de ces lignes le passage des rallonges de

servo (diamètre ø10-12mm).

Drill a hole (Ø10-12mm) at the intersection of the

lines you just draw (for servos extensions).

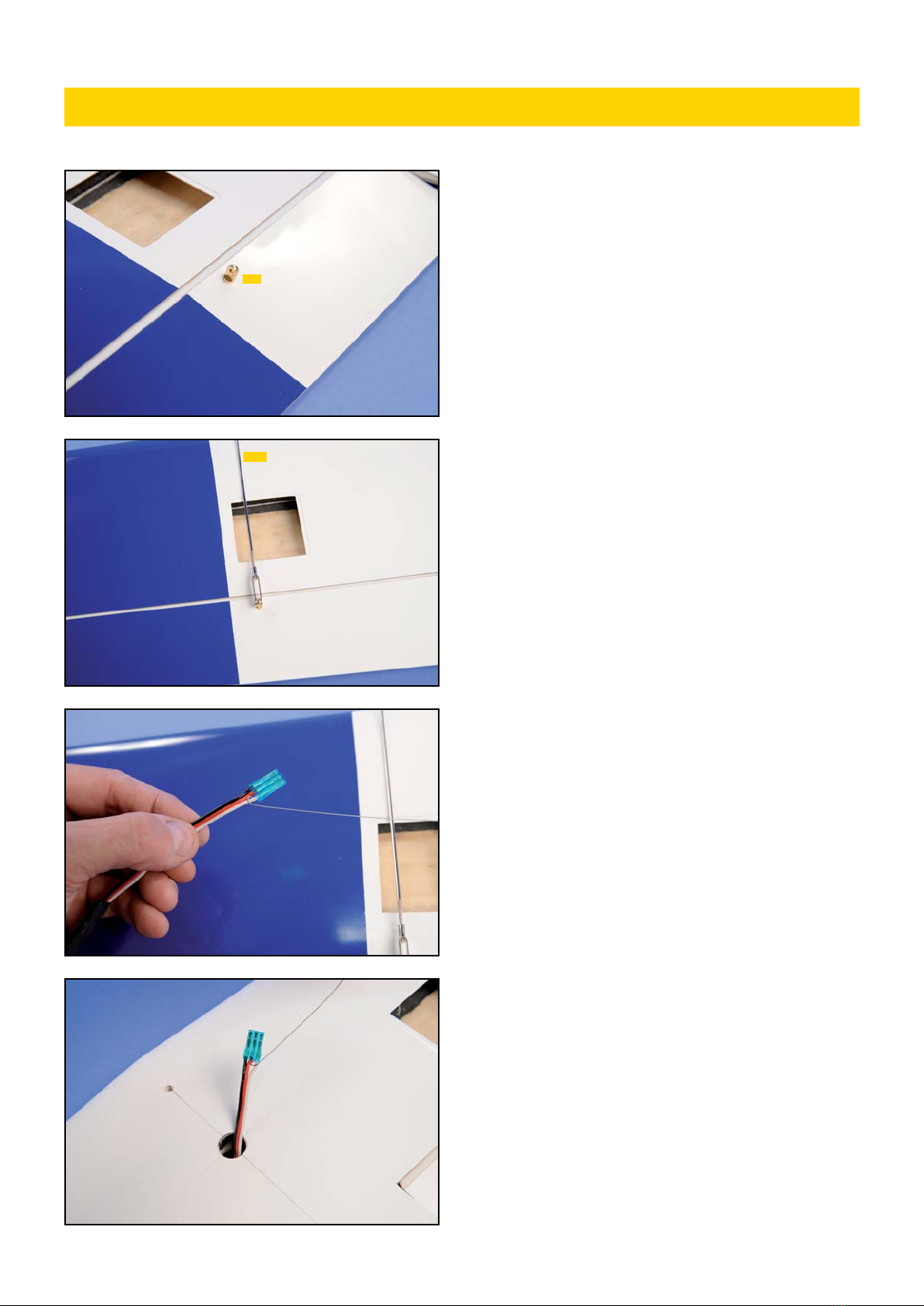

INSTALLATION TRINGLERIE AILERONS/ AILERONS LINKAGE INSTALLATION

2-4

7- A l’aide d’une CAP fine, passer la rallonge dans l’aile et…

With a thin music wire, route servo extension

through the wing from servo well...

8- .... la faire ressortir par le trou réalisé auparavant.

...to the hole at the center of the wing.

6- Connecter la tringlerie 2-5 sur le guignol.

Connect linkage 2-5 to the horn.

2-5

5-Visser le guignol 2-8, un insert est déjà posé au moulage.

Screw in ailerons control horn 2-8. A threadde

insert is already located into the wing.

2-8

INSTALLATION TRINGLERIE AILERONS/ AILERONS LINKAGE INSTALLATION

9- En utilisant la tringlerie, repérer la position du servo puis coller

le support 2-4 dans l’aile à l’époxy (il est souhaitable de protéger le

servo avec du scotch).

Use the aileron linkage to locate the servo in its

well, then glue support 2-4 into the wing with

epoxy adhesive (it is suitable to protect the servo

with tape).

10- Repérer la longueur de la tringlerie au niveau du trou du palonnier.

Locate length of linkage.

11- Réaliser une baïonnette à l’endroit repéré et connecter.

Perform a Z-bend at the mark and attach to the

servo arm. Adjust length of the pushrod 2-5 if

necessary.

12- Ajuster et fixer le cache servo 2-41A à l’aide de scotch cristal (non

fourni).

Trial ﬁt and sand if necessary servo cover 2-41A.

Fix it with clear tape (not furnished).

INSTALLATION TRINGLERIE AILERONS/ AILERONS LINKAGE INSTALLATION

2-4

2-5

2-41A

13- Visser le servo de profondeur sur son support 3-4. Monter une

rallonge de 50cm. Sécuriser à l’aide d’un morceau de gaine thermo

(non fourni). Mettre ensuite le servo au neutre à l’aide du SERVO

TESTER #0435051

Install elevator servo on its support 3-5 with 2

supports and screws (provided with our servo).

Connect a 50cm servo extension. Secure connec-

tion with shrinking tube. Set up servo to neutral

position with SERVO TESTER #0435051.

14- Percer l’emplacement du guignol de profondeur 3-8 (sans débou-

cher).

Drill a hole for elevator control horn 3-8 (do not

go through!)

15- Le coller à l’époxy.

Glue it with epoxy adhesive.

16-Percer la sortie de la tringlerie de profondeur 3-5. Laisser suffisam-

ment de jeu pour que la commande puisse débattre librement.

Drill the exit for elevator linkage. Should be large

enough for the linkage to move freely.

INSTALLATION TRINGLERIE PROFONDEUR/ ELEVATOR LINKAGE INSTALLATION

3-8

3-4

3-8

INSTALLATION TRINGLERIE PROFONDEUR/ ELEVATOR LINKAGE INSTALLATION

17- Monter le stab sur le fuselage avec les deux vis 3-2.

Install horizontal empennage on the fuselage with

the two screws 3-2.

18- Connecter la tringlerie 3-5 sur le servo de profondeur. Présenter

l’ensemble, en position, sur le fuselage et marquer l’emplacement du

trou du guignol de profondeur sur la tringlerie.

As shown, connect elevator linkage 3-5 to the

servo. Trial ﬁt assembly on the fuselage and locate

the length of the linkage.

19-Couder à 90° la tringlerie de profondeur à l’endroit repéré. Couper

l’excédent en laissant environ 10 mm.

Perform L-bend on the mark. Cut the excess

leaving 10mm.

20-Insérer la commande 3-5 dans la dérive et connecter la tringlerie au

guignol 3-8. Bloquer à l’aide de scotch papier le volet de profondeur

au neutre puis coller le support du servo de profondeur 3-4 dans le

fuselage à la colle époxy (protéger le servo avec du ruban adhésif).

Insert the linkage 3-5 inside the vertical empen-

nage and connect the L to teh control horn 3-8.

Maintain elevator surface to neutral position

with paper tape. Then glue 3-4 inside the ﬁn with

epoxy glue (protect the servo with tape).

3-5

3-2

3-5

21- Vue de la tringlerie de profondeur dans le guignol.

Ajuster le neutre si nécessaire en vissant ou dévissant la chape.

View of elevator linkage connected to the control

horn.

If necessary, adjust its length with the clevis.

22- Ajuster et coller le cache servo CR sur le fuselage.

Trial ﬁt, adjust if necessary and glue fairing CR on

the ﬁn.

23- Visser le moteur sur son couple 1-1.

Attach the motor on its mount 1-1.

24- Insérer l’ensemble dans le fuselage.

Trial ﬁt the assembly inside the fuselage.

INSTALLATION MOTEUR/ MOTOR INSTALLATION

1-1

10mm

25-Positionner le couple moteur légèrement en retrait du fuselage.

Locate the mount slightly backward from the edge

of the fuselage.

26- Vérifier que les fils du moteur passent bien dans le patin du fuse-

lage (ils ne doivent pas toucher au moteur).

Check the motor cables are well located (they

should not touch teh motor).

27- Présenter le cône pour vérifier le bon positionnement du moteur; le

jeu entre le cône et le fuselage doit être minime.

Attach the spinner to check the proper ﬁtting of

the motor; the gap between spinner and the fuse-

lage should be minimum.

28- Coller le couple 1-1 sur le fuselage à la colle époxy chargée de

micro-ballon.

Glue the mount 1-1 in the fuselage with epoxy

mixed with microballon.

INSTALLATION MOTEUR/ MOTOR INSTALLATION

29- Monter le cône et l’hélice définitivement sur le moteur.

Attach spinner and folding prop to the motor.

30- Repérer la distance du trou de sortie des rallonges de l’aile par

rapport au trou de la vis de fixation d’aile avant et…

Mesure the distance from the center of the hole

for servo extension to the front wing ﬁxing hole

and...

31- ... reporter sur le fuselage.

... report distance to the fuselage as shown

32- Percer le fuselage.

Drill the fuselage

MONTAGE AILE SUR FUSELAGE/ MOUNTING THE WING ON THE FUSELAGE

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Juguete de Topmodel

Topmodel

Topmodel ECOTOP JOYSTICK Manual de usuario

Topmodel

Topmodel Grafas Manual de usuario

Topmodel

Topmodel ExtraCT ECOTOP Manual de usuario

Topmodel

Topmodel F3K FLITZ 2 Manual de usuario

Topmodel

Topmodel ECOTOP BIKINI Manual de usuario

Topmodel

Topmodel ECOTOP MAKSIM Manual de usuario

Topmodel

Topmodel PRECISION PRODUCTS E-TRACTOR Manual de usuario

Topmodel

Topmodel Ecotop Scale Series Manual de usuario

Topmodel

Topmodel 066111 Manual de usuario

Topmodel

Topmodel Condor Manual de usuario

Topmodel

Topmodel viking 02007 Manual de usuario

Topmodel

Topmodel Pegasus 2E F5J/ALES Manual de usuario

Topmodel

Topmodel Saturn Evolution Biplan de competition... Manual de operación y mantenimiento

Topmodel

Topmodel Joy2Fly Manual de usuario

Topmodel

Topmodel Maracana Manual de usuario

Topmodel

Topmodel Baia Manual de usuario

Topmodel

Topmodel XPower mercury EVOLUTION Manual de usuario

Topmodel

Topmodel XPOWER DISCOVERY Manual de usuario

Topmodel

Topmodel Precision Products micro Bullit Manual de usuario

Topmodel

Topmodel 0666G003-TR Manual de usuario

Topmodel

Topmodel SKY WING SLICK 360 Manual de usuario

Topmodel

Topmodel IPANEMA II XPower Manual de usuario

Topmodel

Topmodel PILATUS B4 Manual de usuario

Topmodel

Topmodel Baron Manual de usuario

Manuales populares de Juguete de otras marcas

marklin

marklin 37321 Manual de usuario

Canon

Canon PAPER CRAFT Manual de usuario

GREAT PLANES

GREAT PLANES Pitts M-12S Manual de usuario

NOCH

NOCH 14261 Manual de usuario

Hausler

Hausler 450 SE V2 Manual de usuario

Dynaflite

Dynaflite Daydream Manual de usuario

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manual

Kenner

Kenner Batman 63651 Manual de usuario

LEGO

LEGO 8527 Manual de usuario

iKarus

iKarus ECO 8 Manual de usuario

Multiplex

Multiplex EasyStar II Manual de instrucciones

Walkera

Walkera 38 Manual de instrucciones

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manual de usuario

MD MXION SWD Manual de usuario

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manual de usuario

marklin

marklin 39671 Manual de usuario

Meccano

Meccano 15103 Manual de usuario

LEGO

LEGO TECHNIC 8735 Manual de usuario
