Topmodel Grafas Manual de usuario

Položka

Název dílu

Materiál, rozměr

Volně/ ks

Balíček/ ks

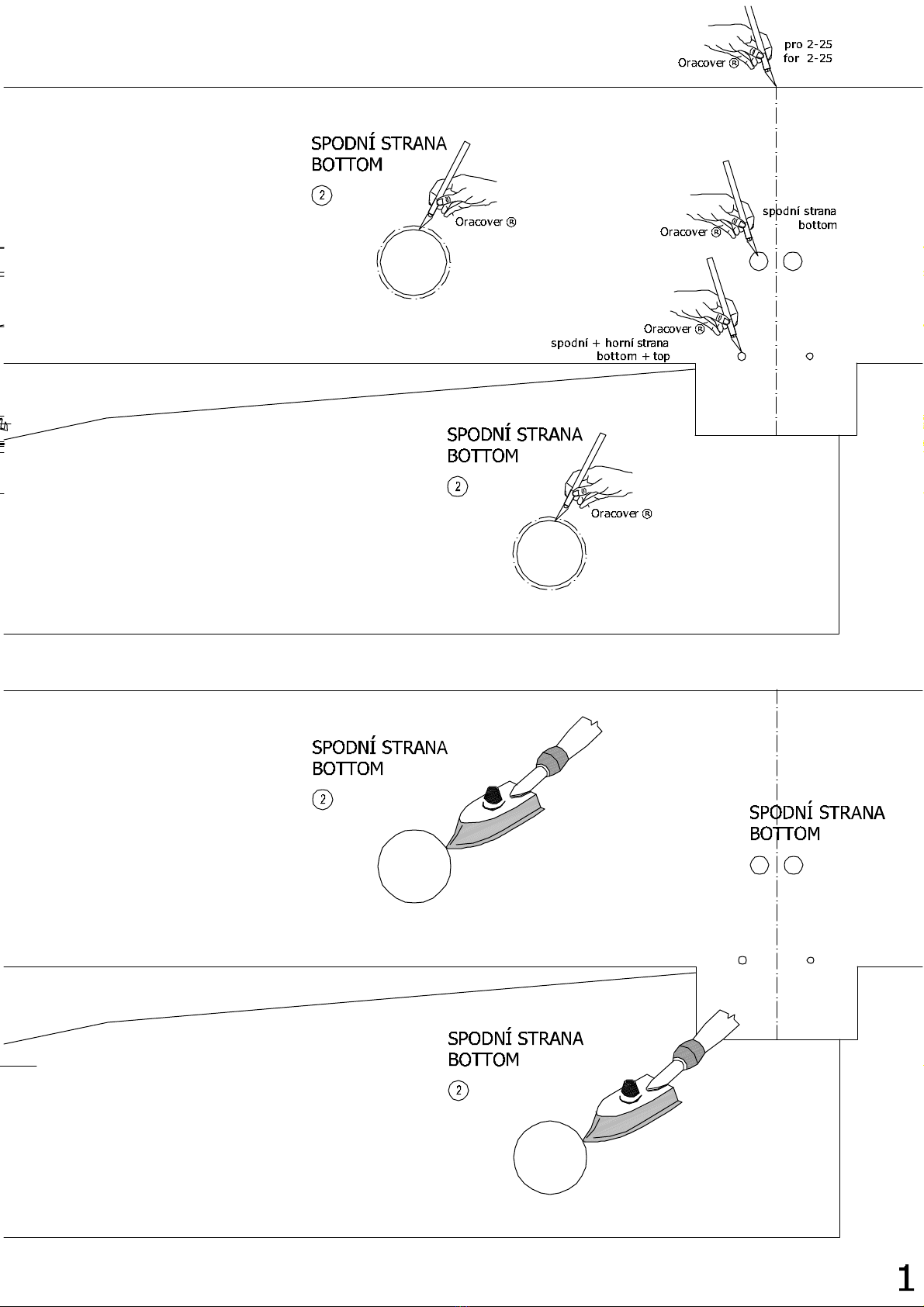

montážní návod 01 -

1 trup laminát 01 -

1-1 motorová přepážka sklotextit 3 mm - 01

1-2 držák serva ocasních ploch překližka 4 x 53 x 47 mm - 01

1-21 držák serva VOP polyuretan 13mm - 02

2 křídlo balsa konstrukční 03 -

2-1 křidélko balsa 02 -

2-11 vztlaková klapka balsa 02 -

24 spojka křídla carbon ∅8 x 155 mm - 02

2-2 uchycení křídla šroub M 5 x 20 mm - 02

2-21 aretační kolík laminát ∅3 x 25 mm - 02

2-25 aretační kolík laminát ∅6 x 65 mm - 01

2-3 uchycení křídla matice M5 - 02

2-31 podložka matice překližka 3 x 23 x 53 - 01

2-4 držák serva polyuretan 13mm - 08

2-41 krytka serva ABS folie - 04

2-5 táhlo křidélka a klapky ocel - 04

2-6 koncovka táhla MPJ 2110 - 04

2-8 páka křidélka sklotextit 1,5 mm - 02

2-81 páka klapky sklotextit 1,5 mm - 02

3 VOP balsa konstrukční 02 -

3-21 aretační kolík laminát

∅3mm L = 70mm

- 01

3-3 spojka VOP laminát

∅4mm L = 150mm

- 01

3-41 krytka serva výškovky samolepka

∅50 mm

- 01

3-5 táhlo VOP ocel

M 2mm L = 60 mm

- 01

3-6 koncovka táhla MPJ 2110, matice M2, MPJ

2406

- 01+01+01

3-8 páka plast - 01

4 směrovka balsa konstrukční 01 -

4-11 průchodka táhla plast

∅3/2mm L = 40mm

- 02

4-3 steven balsa 6 - 01

4-5 lanko směrovky MPJ 2302 - 01

4-6 koncovka táhla MPJ 2110 - 02

4-7 spojka lanka MPJ 2050 - 02

4-8 páka směrovky sklotextit 1,5 mm - 02

6 kabina laminát 01 -

6-2 uchycení kabiny vrut ∅2,9x6,5 - 01

7 obtisky 02 -

11 závěsy kormidel MPJ 2502 - 03

Part #

Part name

Material, dimensions

Loose

In bag

building instruction 01 -

1 fuselage fiberglass 01 -

1-1 engine mount fiberglass 3 mm - 01

1-2 servo tray plywood 4 x 53 x 47 mm - 01

1-21 servo mount polyurethan - 02

2 wing balsa assembly 03 -

2-1 aileron balsa 02 -

2-11 flap balsa 02 -

24 wing joiner carbon ∅8 x 155 mm - 02

2-2 wing fixing screw screw M 5 x 20 mm - 02

2-21 centering pin fiberglass ∅3 x 25 mm - 02

2-25 centering pin fiberglass ∅6 x 65 mm - 01

2-3 nut M5 - 02

2-31 nut mount plywood 3 x 23 x 53 mm - 01

2-4 servo mount polyurethan 13mm - 08

2-41 wing servo cover ABS plastic - 04

2-5 aileron-flap pushrod piano wire M2 - 04

2-6 clevis MPJ 2110 - 04

2-8 aileron horn fiberglass plate 1,5 mm - 02

2-81 flap horn fiberglass plate 1,5 mm - 02

3 horizontal stabilazer balsa assembly 02 -

3-21 centering pin fiberglass ∅3 x 70 mm - 01

3-3 elevator joiner fiberglass ∅4 x 150 mm - 01

3-41 elevator servo cover sticker ∅50 mm - 01

3-5 elevator link piano wire M2 L= 60mm - 01

3-6 clevis MPJ 2110, nut M2, MPJ 2406 - 01+01+01

3-8 elevator horn plastic - 01

4 fin balsa assembly 01 -

4-3 closing strip balsa 5 mm - 01

4-5 rudder link cable set - 01

4-6 clevis MPJ 2110 - 02

4-7 cable coupler MPJ 2050 - 02

4-8 rudder horn fiberglass plate 1,5 mm - 02

6 canopy fiberglass 01 -

6-2 canopy fixing wood screw ∅2,9x6,5 mm - 01

7 stickers 02

11 pinned hinge MPJ 2502 - 03
