TFA ScanTemp 440 Manual de usuario

5020-0504

Bedienungsanleitung

Operating Instructions

Mode d’emploi



RAYONNEMENT LASER NE VOYEZ PAS

DIRECTEMENT AU RAYON LASER!

PRODUIT LASER CLASSE 2

MAX. OUTPUT < 1 MW, LONGUEUR ONDES 635 – 650 NM



RADIAZIONE LASER

NON GUARDARE IL RAGGIO LASER!

PRODOTTO LASER CLASSE 2

MAX. OUTPUT < 1 mW, LUNGHEZZA DI ONDA 635 – 650 NM



IRRADIACIÓN LÁSER

¡NO MIRAR DIRECTAMENTE AL RAYO LÁSER!

PRODUCTO LÁSER DE A CLASE 2

MAX. OUTPUT < 1 mW, LONGITUD DE ONDA 635 – 650 NM



LASERSTRALEN

NIET IN DE LASERSTRAAL KIJKEN!

LASERPRODUCT CATEGORIE 2

MAX. OUTPUT < 1 mW, GOLFLENGTE 635 – 650 NM



LASER RADIATION

DO NOT STARE INTO BEAM!

CLASS 2 LASER PRODUCT

MAX. OUTPUT < 1 mW, WAVELENGTH 635 – 650 NM



LASER-STRAHLUNG

NICHT IN DEN LASERSTRAHL SCHAUEN!

LASER-PRODUKT KLASSE 2

MAX. OUTPUT < 1 mW, WELLENLÄNGE 635 – 650 NM

DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:17 Uhr Seite 1

ScanTemp 440 – Infrarotthermometer



Einführung:

Das ScanTemp440 ist ein berührungsloses Infrarotthermo-

meter mit Laser. Zur berührungslosen Messung einfach den

IR-Sensor auf das Objekt richten und die Messtaste

drücken. Innerhalb einer Sekunde wird Ihnen zuverlässig

die Oberflächentemperatur angezeigt. Am ScanTemp 440

können Sie einen NiCr-Ni-Thermoelementfühler (Typ K) an

der dafür vorgesehen Anschlussbuchse einstecken und bis

maximal 1400°C messen.

Das Verhältnis von Entfernung zu Messfleck beträgt 11:1.

Achten Sie darauf, dass das Messobjekt größer ist als die

Messfleckgröße des Gerätes.

Ausstattung:

• Inkl. 2 x 1,5 Volt Batterien AAA

• Großes LCD-Display mit Hintergrundbeleuchtung

• Einfache Bedienung durch 4-Tastenfeld

• MAX/MIN/DIF/AVG-Funktion

• Auto-Off nach einer Minute

• Flachsteckeranschluß für Thermoelement Typ K

Sicherheitshinweise:

EMC/RFI

• Durch elektromagnetische Einflüsse (> 3Volt) können

sich höhere Messabweichungen ergeben. Das Gerät wird

dadurch jedoch nicht beschädigt.

• Richten Sie den Laser nicht direkt oder indirekt in die

Augen.

• Halten Sie das Gerät fern von Säug-

lingen und Kindern.

• Das Messgerät nicht in der Nähe von

heißen Gegenständen lagern.

• Halten Sie das Messgerät stets

trocken, es ist nicht wasserdicht.

2 3

Bedien- und Anzeigeelemente:

• Einfach das Messgerät auf das zu messende Objekt rich-

ten und die Messtaste

⑨

betätigen.

①

Taste Emissionsgrad



Batteriedeckel

②

Taste Down

⑦

Infrarotlinse

③

LCD

⑧

Laser

④

Taste Up

⑨

Taste Messen

⑤

Taste Mode

⑩

Thermoelementeingang

Display-Ansicht (Standard):

Infrarot Teil

Emissionsgrad ist auf 0.95 voreinge-

stellt.

ScanTemp 440 – Infrarotthermometer



DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:17 Uhr Seite 2

ScanTemp 440 – Infrarotthermometer



→Betätigen Sie die Mode-Taste

⑤

so erhalten Sie nach-

folgende Funktionen zur Auswahl:

➞

Das Messgerät schaltet

sich in diesem Modus

automatisch

nach 60 Sekunden ab.

Thermoelementanschluß:

Betätigen Sie die Mode-Taste

⑤

mehrmals bis PRB auf dem

Display erscheint.

Zum Anschluss eines NiCr-Ni Thermo-

elementfühlers (Typ K) benutzen Sie die

Anschlussbuchse

⑩

➞Das Messgerät schaltet sich in diesem Modus automa-

tisch nach 12 Minuten ab.

➞Messbereich: -64 to +1400 °C

Achtung: Nachdem Messen bei höheren Temperaturen

kann der Kontaktfühler noch längere Zeit heiß sein.

ScanTemp 440 – Infrarotthermometer



Bedienfeld:

Andere Funktionen:

Batterie:

So bald die "Low Battery”-Anzeige erscheint sind die

Batterien unverzüglich zu wechseln.

Gebrauchte Batterien fachgerecht entsorgen.

Taste

①

drücken und über die Pfeiltasten

den Emissionsgrad (.010..1.00) ändern.

Zum Messen betätigen Sie die Taste Messen

⑨

. Zum Anzeigen der Maximum- (MAX),

Minimum- (MIN), Differenz-, Durchschnitts-

werte (AVG); Alarmeinstellungen (HAL/LAL)

betätigen Sie die Mode-Taste

⑤

Mit den Pfeiltasten

②

④

ändern Sie im

entsprechenden Mode (HAL/LAL) die Alarm-

grenzen.

Messbereich: -33 .. +500 °C.

Betätigen Sie die Pfeiltaste (Lock) um das

Messgerät in den Dauerbetrieb zu schalten.

LOCK mode ON/OFF.

Für den Wechsel zwischen Grad Celsius und

Fahrenheit (°C und °F) betätigen Sie die

Pfeiltaste (°C/°F).

Zum Ein- oder Ausschalten der Hinter-

grundbeleuchtung betätigen Sie die Pfeil-

taste (Lock).

Zum Ein- oder Ausschalten des Lasers be-

tätigen Sie die Pfeiltaste (°C/°F)

Modus:

Max, Min,

DIF, AVG,

HAL, LAL,

PRB

Mess-

Taste

⑨

gedrückt

halten

Batterie OK

Messungen

möglich

Schwache Batterie

Batterie bitte

wechseln,

Messungen sind

noch möglich

Leere Batterie

Messungen sind

nicht mehr

möglich

DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:17 Uhr Seite 3

Technische Daten:

Messbereich Infrarot: -33 .. +500 °C

(-76 .. +932 °F)

Messbereich Thermoelement: -64 .. +1400 °C

(-83.2 .. +2552 °F)

Genauigkeit Infrarot: +2 °C oder +2%

vom Messwert,

der größere Wert gilt

Genauigkeit Thermoelement: +1 °C oder +1%

vom Messwert,

der größere Wert gilt

Arbeitstemperatur: 0 .. +50 °C (32 .. 122°F)

Lagertemperatur: -20 .. +65 °C (-4 .. 149°F),

95%RH

Ansprechzeit: 1 Sekunde

Messfleckverhältnis

zur Entfernung: 11:1

Einstellbarer

Emissionsgrad: 0.10~1.00

Schrittweite 0.01

Mode: MAX, MIN, dIF, AVG, HAL,

LAL, PRB, Lock)

Batteriestandzeit: min. 270 Stunden

im Dauerbetrieb*

Abmessungen: 175 x 39 x 80 mm

Gewicht: 180 g (inkl. Batterien)

ScanTemp 440 – Infrarotthermometer



ScanTemp 440 – Infrarotthermometer



Aufbewahrungs- und Wartungshinweise

• Das Messgerät zwischen –20 to +65°C lagern.

• Die Linse (IR-Optik) bitte stets sauber halten.

• Die Linse ist für die Messung sehr wichtig. Bitte reinigen

Sie die Linse nur mit einem weichen Baumwolltuch, wel-

ches Sie mit Wasser oder medizinischem Alkohol leicht

befeuchten.

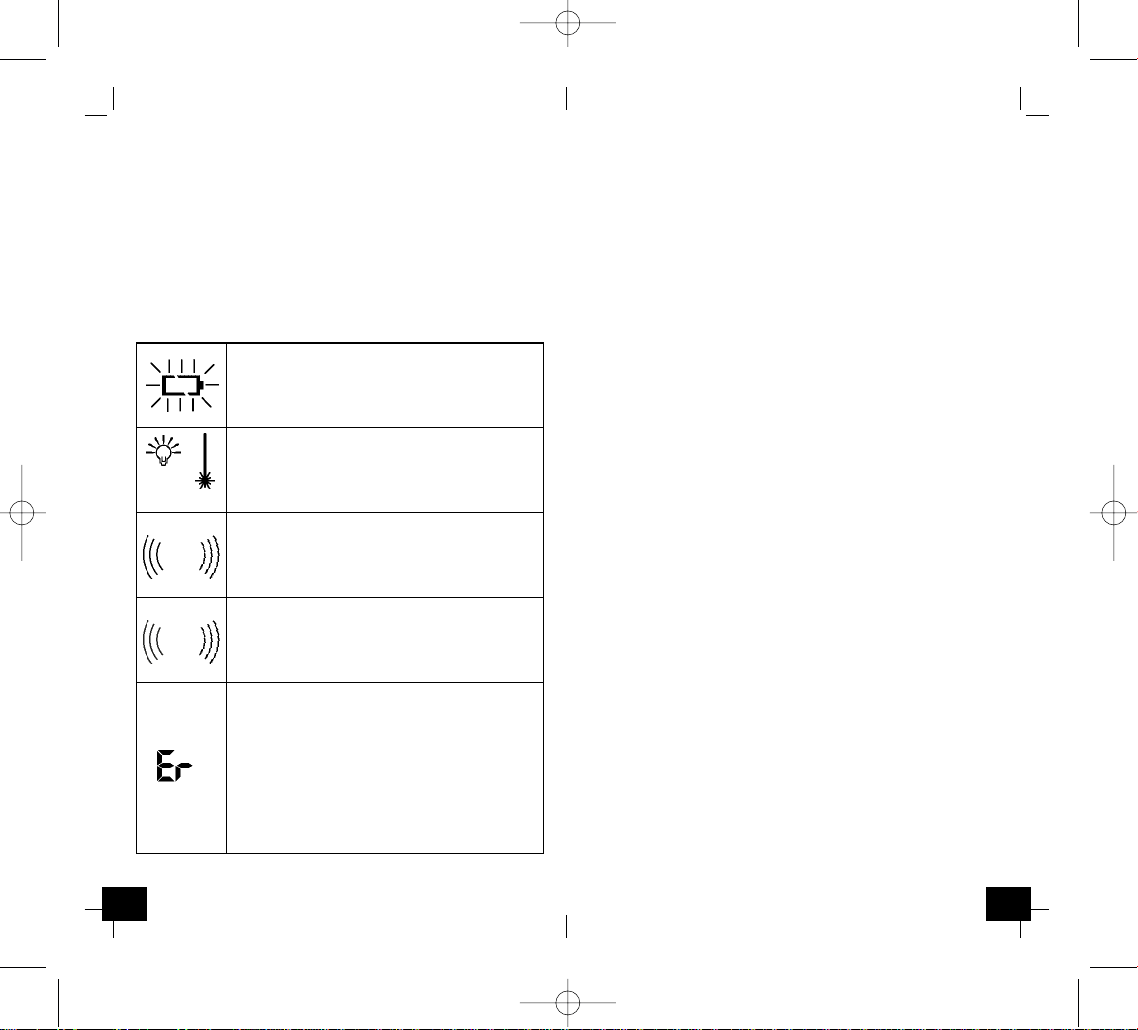

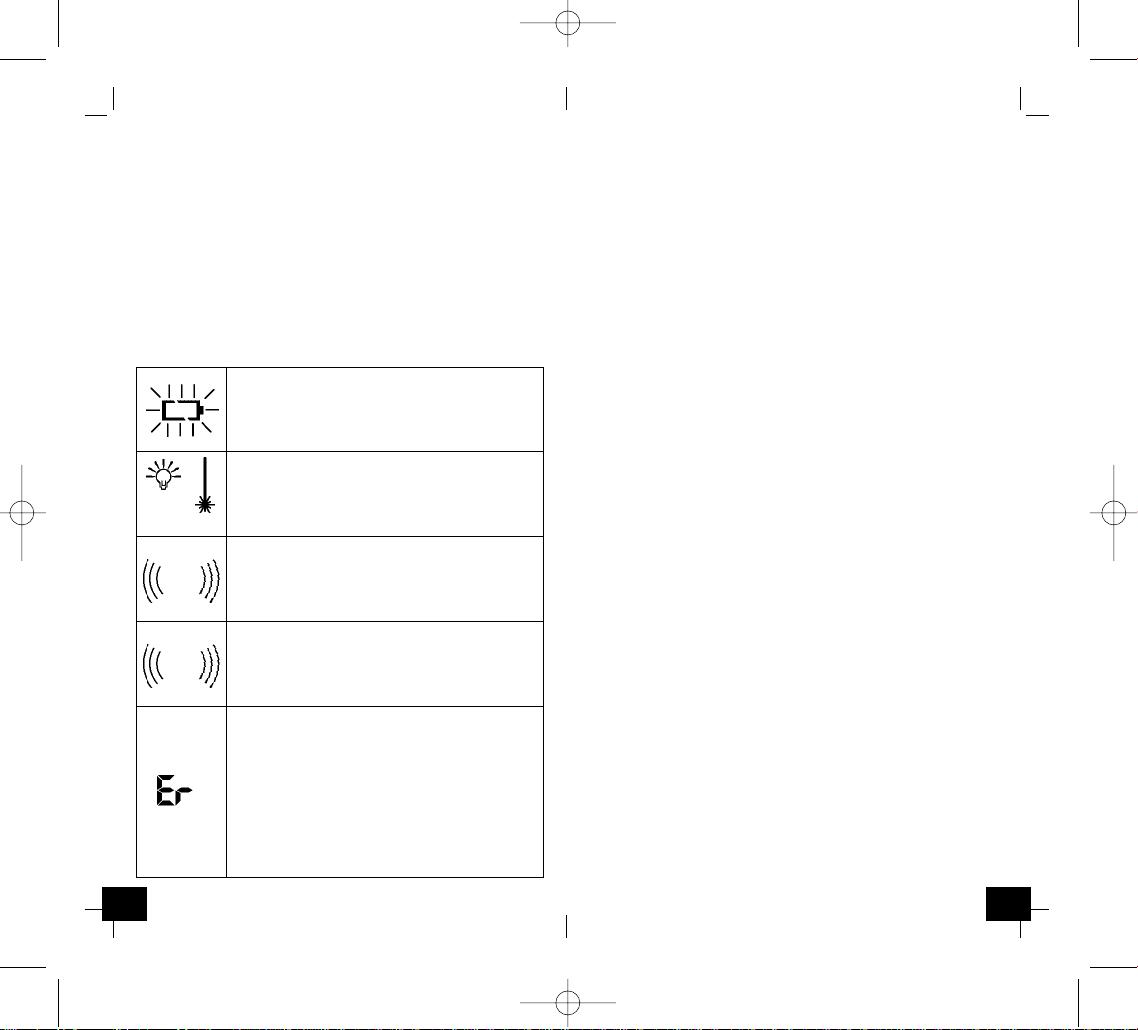

Fehlermeldungen & Lösungen:

➞Anzeige erscheint wenn die Batterie

leer ist.

➞Bitte Batterien unverzüglich wechseln.

2 x 1,5 volt AAA size LR6

➞Setup/Mode:

Überprüfen ob diese Funktion deakti-

viert wurde.

➞Batterien ersetzen.

➞‘Hi’ wird angezeigt wenn die gemes-

sene Temperatur den eingestellten

oberen Alarmgrenzwert überschreitet.

➞Alarmgrenzen ändern.

➞‘Lo’ wird angezeigt wenn die gemes-

sene Temperatur den eingestellten

unteren Alarmgrenzwert überschreitet.

➞Alarmgrenzen ändern.

➞Für alle anderen Fehler muss am Gerät

ein "Reset” erfolgen.

➞Dazu bitte warten bis sich das Gerät

von alleine ausschaltet, danach die Bat-

terie herausnehmen und nach einer

Minute wieder einsetzen.

➞Sollte der Fehler weiter angezeigt war-

den nehmen Sie bitte Kontakt mit

unseren Service-Mitarbeitern auf.

geht nicht

LOW

DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:17 Uhr Seite 4

ScanTemp 440 – Infrared Thermometer



Introduction:

The ScanTemp 440 infrared thermometer is a non-contact

infrared thermometer with Thermocouple connector. For

the infrared part, simply aim the thermometer at the tar-

get and press the measurement button to display the surfa-

ce temperature in less than a second. Plug in the specific

thermocouple (not included), ScanTemp 440 may take

contact temperature as high as 1400 °C.

The distance to target diameter ratio (field of view) is 11:1.

For accurate reading, please make sure the target size is

smaller than the spot size.

Features:

• Long Battery Life

• Use the most affordable and available battery: AAA size,

instead of the low capacity 9V battery

• Large LCD Screen, with bright amber color Backlight

• Friendly User Interface: 4-Key with trigger

• with high-end arithmetic: Max; Min and DIF; AVG mode

• Auto Power Off in 1 minutes

• Precision K type Thermocouple Thermometer inside

Safety Cautions:

EMC/RFI

• Readings may be affected if the device is operated with-

in radio frequency electromagnetic field strength of

approximately 3 volts per meter, but the performance of

the instrument will not be perma-

nently affected.

• Never point the device towards any-

one’s eyes.

• Keep away from baby and children.

• Do not leave the device near objects

of high temperature.

8 9

• After measure high temp, the probe may remain HOT

for a while.

• Do not submerge any part of the ScanTemp 440.

• The thermometer is NOT watertight. Please keep the

unit dry and away from water.

Parts description:

• Simply aim the ScanTemp440 at the measure target and

press the Meas. key

⑨

to display the surface temperature.

①

Emissivity key



Battery Cover

②

Down key

⑦

Infrared Lens

③

LCD

⑧

Laser

④

Up key

⑨

Meas. key

⑤

Mode key

⑩

Thermocouple Socket

Operating Intructions:

Default Screen

ScanTemp 440 – Infrared Thermometer



DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:18 Uhr Seite 5

ScanTemp 440 – Infrared Thermometer



Infrared Function

ScanTemp 440 is supplied with a default

emissivity of 0.95.

→Press Mode key

⑤

for scrolling more display function as

follows.

➞

ScanTemp will automatically shut off if left idle for more

than 60 sec, unless in PRB mode.

Thermocouple Probe Scan Function:

➞Press the mode key

⑧

until PRB appears: on the LCD.

➞This mode can only be reference when thermometer

probe is connected.

Connect the thermocouple with Scan-

Temp 440’s thermocouple socket

⑩

and put the probe in or on the target,

the temperature will be displayed beside

the ”PRB” icon.

➞The measurement range: -64 to +1400 °C.

➞ScanTemp 440 will automatically shut off if left idle for

more than 12 min in PRB mode.

After measure high temp, the probe may remain HOT

for a while.

ScanTemp 440 – Infrared Thermometer



Key pad:

Other Function:

Battery:

The ScanTemp440 incorporates visual low battery indica-

tion as follows:

When the ‘Low Battery’ icon indicates the battery is low,

the battery should be replaced immediately with two

AAA, 1.5V batteries. Please note: It is important to turn

the instrument off before replacing the battery other-

wise the ScanTemp440 may malfunction.

Dispose of used battery promptly and keep away from

children.

Press emissivity key ①key to adjust the emissivity.

The emissivity can be changed from 0.10 to 1.00.

Zum Messen betätigen Sie die Taste Messen ⑨.

Keep press Mode key ⑤ key for the Maximum

(MAX), Minimum (MIN), Different between

MAX and MIN (DIF) and Average (AVG) readings

during the last measurement period.

Press Down key ②or Up key to change the High

Alarm (HAL) or Lo Alarm (LAL). For example:

When the reading 27 °C < LAL 27.1 °C, the Low

icon will flash and you will hear a beep sound.

The measurement range: -33 .. +500 °C.

Press Lock key for infrared LOCK mode

ON/OFF.

Press °C/°F key for °C or °F transferred.

Press Lock key for Backlight function

ON/OFF.

Press °C/°F key for Laser function ON/OFF.

In Default,

Max, Min,

DIF, AVG,

PRB mode:

In all modes:

First hold on

the Meas.

key ⑨

Battery OK

Measurements

are possible

Battery Low

Battery needs to

be replaced,

measurements are

still possible

Battery Exhausted

Measurements are

not possible

DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:18 Uhr Seite 6

Specifications:

Measurement Range Infrared: -60 to +500 °C

(-76 to +932 °F)

Measurement Range

Thermocouple: -64 to +1400 °C

(-83.2 to +2552 °F)

Infrared Accuracy Infrared: +2% of reading or +2 °C

which is greater

Infrared Accuracy

Thermocouple: +1% of reading or +1 °C

which is greater

Operating Range 0 to +50 °C (32 to 122°F)

Storage Range: -20 to +65 °C

(-4 to 149oF), 95%RH

Response Time: 1sec

Distance to Spot size: 5:1

Emissivity: 0.10~1.00 step0.01

Update Frequency: 1.4Hz

Mode: MAX, MIN, dIF, AVG, HAL,

LAL, PRB, Lock

Battery Life: Typ. 360, min 270 hours

continuous use*

Dimensions: 30 x 42.9 x 138 mm

Weight: 137 grams including

batteries (AAA*2pcs)

* without Laser and Back Light.

Note: Subject to change without notice.

ScanTemp 440 – Infrared Thermometer



ScanTemp 440 – Infrared Thermometer



Cleaning and Storage:

• The ScanTemp 440 should be stored at room tempera-

ture between –20 to +65°C.

• The lens should be kept clean at all times.

• The sensor lens is the most delicate part of the ScanTemp.

The lens should be kept clean at all times, care should be

taken when cleaning the lens using only a soft cloth or

cotton swab with water or medical alcohol, allowing the

lens to fully dry before using the ScanTemp 440.

Trouble Shooting:

➞‘Low Battery’ icon indicates the battery is low.

➞The battery should be replaced with

2x AAA (LR6), 1.5V batteries immediately.

➞Please check the model with/without this

function.

➞Replace the batteries:

➞‘Hi’ is displayed when the temperature being

measured is outside of the settings of HAL.

➞Please reset the HAL or select target within

specifications.

➞’Lo’ is displayed when the temperature being

measured is outside of the settings of LAL.

➞Please reset the LAL or select target within

specifications.

➞For all other error messages it is necessary

to reset the ScanTemp 440.

➞To reset the ScanTemp 440, please wait the

instrument automatic off, remove the battery

and wait for a minimum of one minute, re-

insert the battery and turn on.

➞If the error message remains please contact

the Service Department for further assistance.

don’t work

LOW

DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:18 Uhr Seite 7

ScanTemp 440 – Thermomètre infrarouge



Introduction:

Le ScanTemp440 est un thermomètre sans contact infrarouge

avec une entrée de thermocouple. Pour une mesure sans

contact il faut seulement viser le capteur IR sur l’objet et

presser la touche de mesure. Dedans une seconde la tempéra-

ture de surface est affichée sûrement. Pour une mesure avec

contact vous pouvez ficher une sonde de thermocouple

NiCr-Ni (type K) dans une douille de raccord prévue et me-

surer une température maximale jusqu’à 1.400°C.

La proportion entre la distance et le spot mesuré s’élève à

11 : 1.Veillez à ce que la cible soit plus grande que la taille

du spot mesuré de l’appareil.

Equipement:

• 2 x 1,5 Volt batteries AAA sont inclues

• Grand écran à cristaux liquides avec éclairage de fond

• Maniement simple par un panneau de 4 touches

• Possibilité de raccorder un statif

• Fonction MAX/MIN/DIF/AVG

• Auto-Off après une minute

• Connexion par clip pour un thermocouple type K (± 0,8

degré C ou 1%)

Mesures de sécurité:

EMC/RFI

• Des dérives plus grandes peuvent être causées par des

influences électromagnétiques (> 3Volt). Par cela l’ap-

pareil n’est pas détérioré.

• Ne pointez pas le rayon laser directe-

ment ou indirectement dans les yeux.

• Préserver l’appareil des enfants et des

bébés.

•

Ne laissez pas le thermomètre sur ou à

proximité d’objets à température élevée.

14 15

• Veillez à ce que l’appareil sera toujours sec parce qu’il

n`est pas étanche à l’eau.

Eléments de maniement et d’affichage:

• Simplement pointez l’appareil de mesure sur l’objet à

mesurer et pressez la touche de mesure (meas. key)

⑨

①

Taste Emissionsgrad



Compartiment de batterie

②

Touche vers le bas

⑦

Lentille infrarouge

③

Ècran à cristaux liquides

⑧

Laser

④

Touche vers le haut

⑨

Touche Mesure

⑤

Touche «Mode»

⑩

Douille de thermocouple

Utilisation:

Vue de l’écran (standard)

ScanTemp 440 – Thermomètre infrarouge



DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:18 Uhr Seite 8

ScanTemp 440 – Thermomètre infrarouge



Part infrarouge

Le degré d’èmission

est pré ajuste à 0.95

→Si vous pressez la touche Mode

④

vous auriez les fonc-

tions suivants à sélectionner.

➞

L’appareil de mesure s’arrête après 60 secondes automa-

tiquement.

Fonction de balayage de la sonde thermocouple:

➞Pressez la touche « Mode »

⑤

8 fois jusqu’à « PRB » sera

affiché sur l’écran.

Seulement si une sonde de thermocou-

ple NiCr-Ni (type K) est connectée, des

valeurs raisonnables sont affichées.

Pour raccorder une sonde de thermo-

couple NiCr-Ni (type K) veuillez utiliser la

douille de raccord

⑩

stituée au coté.

➞Plage de mesure: -64 to +1400 oC.

➞Dans ce mode l’appareil de mesure s’arrête après 12 mi-

nutes automatiquement.

Attention: Après la mesure de températures plus hautes

la sonde de contacte peut être chaude plus longtemps.

ScanTemp 440 – Thermomètre infrarouge



Panneau de commande:

D’autres fonctions:

Batterie:

Aussitôt que « Low Battery » est affiché il faut changer

les batteries immédiatement.

Ramenez les piles usagées dans un conteneur de

récupération prévu à cet effet.

Presser les touches de flèche

①

pour ajuster

le degré d’émission. Graduation 0.10 à 1.00

Pour une mesure pressez la touche « Mode »

⑤

Pour afficher le maximum (MAX), Le mini-

mum (MIN), la différence, les valeurs moyen-

nes AVG), l’alarme (HAL/LAL).

Vous modifiez les limites de l’alarme dans le

mode correspondent ( HAL/LAL) par les

Touches de flèche

②

④

Plage de mesure: -60 to +500 °C.

Pressez la touche de flèche Lock pour mett-

re l’appareil en service continu. LOCK mode

ON/OFF.

Pressez la touche de flèche °C/°F pour chan-

ger entre la graduation en Celsius et Fah-

renheit (°C et °F).

Pour connecter et déconnecter l’éclairage

de fond pressez la touche de flèche Lock.

Pour connecter et déconnecter le rayon

laser pressez la touche de flèche °C/°F.

Modus:

Max, Min,

DIF, AVG,

LAL, PRB

Tenez la

touche

«Meas.»

⑨

Batterie OK

Mesures

sont possibles

Batterie Faible

Changer la

batterie, mesures

sont encore

possibles

Batterie Vide

Mesures ne sont

plus possibles

DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:18 Uhr Seite 9

Dates techniques:

Plage de mesure

Infrarouge: -60 à +500 °C

(-76 à +932 °F)

Plage de mesure

Thermocouple: -64 à +1400 °C

(-83,2 à +2552 °F)

Précision Infrarouge: +2°C ou +2%

de la valeur mesurée, la valeur

plus grande est valable

Précision Thermocouple: +1°C ou +1%

de la valeur mesurée, la valeur

plus grande est valable

Température d’opération: 0 to +50 °C (32 to 122°F)

de la valeur mesurée, la valeur

plus grande est valable

Température de stockage: -20 to +65 °C

(-4 to 149°F), 95%RH

Temps de réponse: 1 seconde

Rapport du spot

mesuré à la distance: 11:1

Degré d’émission 0.10-1.00 pas 0.01

Fréquence de lecture: 1.4Hz

Mode: MAX, MIN, dIF, AVG, HAL, LAL,

PRB, Lock

Durée de la batterie: Typ. 360, minimum 270 heures

en utilisation continue*

Mesures: 175 x 39 x 80 mm

Poids: 180 g ( batteries inclues)

* sans utiliser le laser ni le rétro-éclairage.

Note : Peut faire l'objet de modifications sans préavis.

ScanTemp 440 – Thermomètre infrarouge



ScanTemp 440 – Thermomètre infrarouge



Recommandations pour le stockage et la maintenance:

• Il faut stocker l’appareil de mesure à une température

de -20 à +65°C.

• Il faut faire attention pour que la lentille soit toujours

non polluée.

• La lentille est très importante pour la mesure. Veuillez

nettoyer la lentille seulement à l’aide d’un tissu de

coton humidifié par l’eau ou l’alcool médical.

Messages d’erreur et solutions:

➞« Low Battery » est affiché si la batterie

est vide.

➞Veuillez changer les batteries.

2 x 1,5 Volt AAA size LR 6

➞Mode « Setup ».

Vérifier si cette fonction est activée.

➞Remplacer les batteries.

➞« Hi » est affiché si la température

mesurée est supérieure à l’alarme pré

ajusté.

➞Changer les valeurs de l’alarme.

➞« Lo » est affiché si la température

mesurée est inférieure à l’alarme pré

ajusté.

➞Changer les valeurs de l’alarme.

➞Pour tous les autres erreurs un «Reset»

de l’appareil doit être fait.

➞Veuillez attendre jusqu'à l’appareil

s’arrête automatiquement, veuillez

enlever les batteries et les remettre

après une minute.

➞Si l’erreur apparaît toujours veuillez

contacter notre service technique.

Ne fonctionne pas

LOW

DE Anl. 5020-0504/SCANTEMP 440 11.01.2005 15:18 Uhr Seite 10

Tabla de contenidos

Idiomas:

Otros manuales de Termómetro de TFA

Manuales populares de Termómetro de otras marcas

Delton

Delton 981A Manual de usuario

Baker

Baker MM2P Manual de usuario

Tarmo

Tarmo 320281 Manual de usuario

Citizen

Citizen CTD 504 Manual de usuario

Vive

Vive DMD1010 Manual de usuario

Gotemp

Gotemp THB4002 Manual de usuario

GREISINGER

GREISINGER G 1202 Manual de usuario

Amprobe

Amprobe TMD-53W Manual de usuario

Trotec

Trotec BP10 Manual de usuario

Radiance instruments

Radiance instruments RT616 Series Manual de usuario

Eurolec

Eurolec IR151 Manual de usuario

Scaneo

Scaneo TS42B Manual de usuario

Sper scientific

Sper scientific 800043 Manual de usuario

Microlife

Microlife NC 200 Manual de instrucciones

Motorola

Motorola MBP69SN Guía de configuración

The MeatStick

The MeatStick The MeatStick Manual de usuario

Hama

Hama TH35-A Manual de usuario

Veridian Healthcare

Veridian Healthcare 09-349 Manual de usuario
