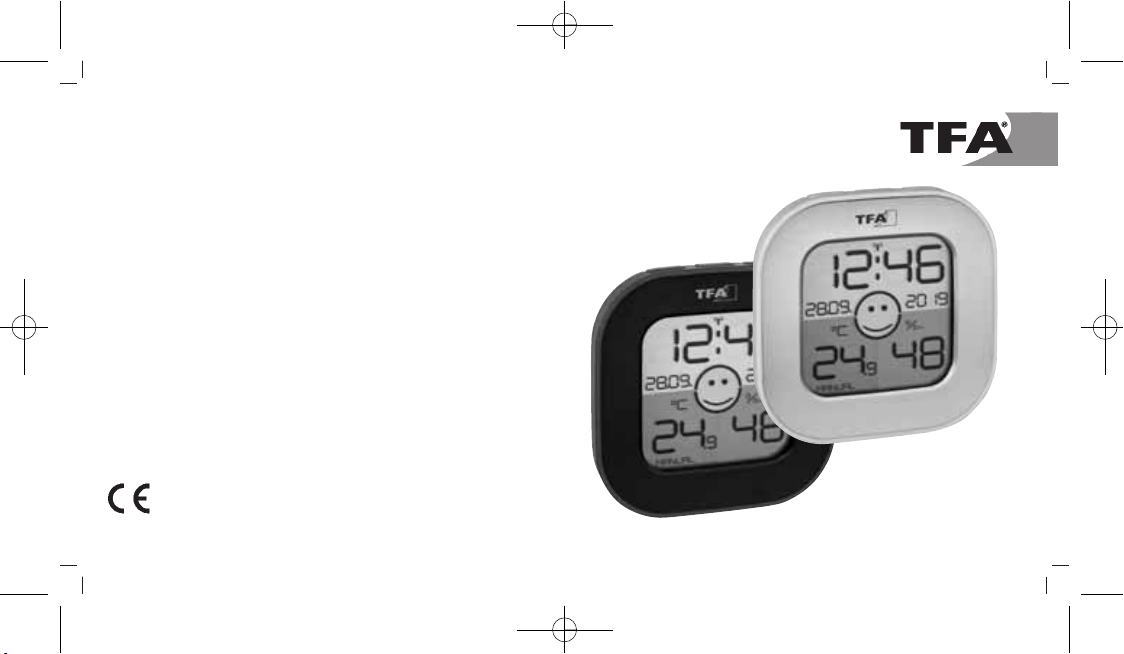

TFA 30.5050.01 Manual de usuario

Bedienungsanleitung

Instruction manual

Mode d’emploi

Instrucciones de uso

Gebruiksaanwijzing

Istruzioni per l'uso

Kat. Nr. 30.5050.01

Kat. Nr. 30.5050.54

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 1

Fig. 1 Fig. 2

A 10

A 9

A 8

B 1 B 2 B 3

A 1

A 7

A 2

A 3

A 4

A 5

A 6

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 2

FUN – Digitales Thermo-Hygrometer



Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA ent-

schieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktio-

nen und Bestandteile kennen, erfahren wichtige Details für die Inbe-

triebnahme und den Umgang mit dem Gerät und erhalten Tipps für

den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie

auch Beschädigungen des Gerätes und die Gefährdung Ihrer

gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung

verursacht werden, übernehmen wir keine Haftung. Ebenso haften

wir nicht für inkorrekte Messwerte und Folgen, die sich aus sol-

chen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Zu Ihrer Sicherheit

• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dar-

gestellt wird.

Fig. 3

C 2

C 3

C 1

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 3

FUN – Digitales Thermo-Hygrometer



FUN – Digitales Thermo-Hygrometer



Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen

und Erschütterungen aus.

• Vor Feuchtigkeit schützen.

3. Bestandteile

3.1 Display (Fig. 1)

A 1: DCF-Empfangssymbol

A 2: Uhrzeit

A 3: Datum

A 4: Komfortstufe (Smiley)

A 5: Luftfeuchtigkeit für innen

A 6: Automatische Rückstellung

A 7: Max.-Min.-Werte

A 8: Manuelle Rückstellung

A 9: Temperatur für innen

A 10: Batteriesymbol

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerä-

tes ist nicht gestattet.

Vorsicht!

Verletzungsgefahr!

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite

von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei

Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt,

kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen

und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte ver-

schluckt oder anderweitig in den Körper gelangt sein, nehmen Sie

sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen

oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Bat-

terien möglichst schnell ausgetauscht werden. Verwenden Sie nie

gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen

Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige

Schutzhandschuhe und Schutzbrille tragen!

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 4

FUN – Digitales Thermo-Hygrometer



FUN – Digitales Thermo-Hygrometer



• Alle anderen Informationen verschwinden vom Display. Während des

Empfangs der Funkzeit kann keine Taste betätigt werden.

• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, wird die

funkgesteuerte Zeit und das Datum angezeigt und das DCF-Emp-

fangszeichen bleibt ständig im LCD stehen.

• Die Innentemperatur, die Luftfeuchtigkeit und das entsprechende

Smiley-Symbol erscheinen im Display.

• Unterbrechen Sie den Empfangsversuch, indem Sie die SET Taste für

3 Sekunden gedrückt halten.

• Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr

morgens statt. Ist der Empfang nicht erfolgreich, findet der nächste

Empfangsversuch automatisch zur nächsten vollen Stunde statt (bis

zu 2 Mal).

• Sie können die Initialisierung auch manuell starten. Drücken Sie kurz

die SET Taste. Das DCF-Empfangszeichen blinkt.

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen

Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell einge-

stellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr

arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstel-

lungen”).

3.2 Tasten (Fig. 2)

B 1: SET Taste

B 2: MIN/MAX Taste

B 3: + Taste

3.3 Gehäuse (Fig. 3)

C 1: Ständer (ausklappbar)

C 2: Aufhängevorrichtung

C 3: Batteriefach

4. Inbetriebnahme

• Ziehen Sie die Schutzfolie vom Display ab.

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V

AAA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

• Alle Segmente werden kurz angezeigt.

• Das Gerät ist jetzt betriebsbereit.

4.1 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-

Empfangszeichen blinkt.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 5

1110

FUN – Digitales Thermo-Hygrometer



FUN – Digitales Thermo-Hygrometer



• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal

natürlicherweise schwächer. In Extremfällen wird empfohlen, das

Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funk-

signal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein

Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro

Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen

unter 1 Sekunde zu halten.

5. Bedienung

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als

20 Sekunden keine Taste gedrückt wird.

• Halten Sie die + Taste im jeweiligen Einstellmodus gedrückt, gelan-

gen Sie in den Schnelllauf.

5.1 Manuelle Einstellungen

• Halten Sie die SET Taste für 3 Sekunden gedrückt, um in den Ein-

stellmodus zu gelangen.

5.1.1 Einstellung Temperatureinheit

• °C blinkt im Display. Sie können mit der + Taste die Temperaturein-

heit °C oder °F auswählen.

• Bei erfolgreichem Empfang des DCF-Funksignals und wenn der

DCF-Funkempfang im Einstellmodus aktiviert ist (dcF ON), wird die

manuell eingestellte Zeit überschrieben.

Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der

Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird.

Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren.

Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt

am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit

einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal,

wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung

von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt

hauptsächlich von der geographischen Lage ab. Im Normalfall sollten

innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der

Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu

eventuell störenden Geräten wie Computerbildschirmen und Fern-

sehgeräten einzuhalten.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 6

1312

FUN – Digitales Thermo-Hygrometer



FUN – Digitales Thermo-Hygrometer



• Stellen Sie mit der + Taste die Korrektur der Stunden zur DCF-Zeit

ein (+3/-3).

5.4 Einstellung Uhrzeit und Datum

• Drücken Sie weiter die SET Taste und Sie können nun nacheinander

die Stunden, Minuten, das Jahr, den Monat und den Tag ansteuern

und mit der + Taste einstellen. Bestätigen Sie mit der SET Taste.

5.5 Rückstellung der Max.-Min.-Werte

• MIN MAX MANUAL blinkt.

• Drücken Sie die + Taste, um den Modus mit automatischer (AUTO)

oder manueller Rückstellung (MANUAL) der Höchst- und Tiefstwerte

auszuwählen.

• Bestätigen Sie mit der SET Taste.

5.5.1 Modus manuelle Rückstellung

• Die Höchst- und Tiefstwerte werden nur manuell zurückgesetzt.

5.5.2 Modus automatische Rückstellung

• Die Höchst- und Tiefstwerte werden automatisch um Mitternacht

zurückgesetzt. Eine manuelle Rückstellung ist auch möglich.

• Bestätigen Sie mit der SET Taste. Wurde Fahrenheit eingestellt, wird

automatisch auch die Uhrzeit im 12 Stundenformat (AM/PM) und

beim Datum zuerst der Monat und dann der Tag (M/D, amerikani-

sches Datum) angezeigt.

5.2 Einstellung DCF-Empfang

• dCF on blinkt im Display. Standardgemäß ist der DCF-Empfang akti-

viert (on).

• Drücken Sie die + Taste, wenn Sie den DCF-Funkempfang deaktivie-

ren (OFF) oder wieder aktivieren wollen (on).

• Bestätigen Sie mit der SET Taste.

• Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell einstel-

len. Es erscheint keine Zeitzone.

5.3 Einstellung Zeitzone

• ZOnE 0 blinkt.

• Die Zeitzoneneinstellung wird benötigt, wenn das DCF Signal emp-

fangen werden kann, die Zeitzone sich aber von der DCF Zeit unter-

scheidet (z.B. + 1=eine Stunde später)

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 7

1514

FUN – Digitales Thermo-Hygrometer



FUN – Digitales Thermo-Hygrometer



Neutrales Gesicht 26...30°C 30...39%

56...60%

Trauriges Gesicht ≤18°C, ≥31°C ≤29%, ≥61%

Trauriges Gesicht

DRY zu trocken ≤29%

Trauriges Gesicht

WET zu feucht ≥61%

8. Aufstellen und Befestigen

• Mit dem ausklappbaren Ständer auf der Rückseite kann das Gerät

auf einer glatten Oberfläche aufgestellt werden. Drücken Sie fest mit

beiden Daumen, bis der Ständer richtig eingerastet ist und ein

Klicken zu hören ist.

• Mit der Aufhängeöse an der Rückseite kann das Gerät an der Wand

im Wohnraum befestigt werden.

• Vermeiden Sie die Nähe von Heizkörpern und direkte Sonnenein-

strahlung.

6. Anzeige der Höchst- und Tiefstwerte

• Drücken Sie im Normalmodus die MIN/MAX Taste.

• MIN erscheint auf dem Display.

• Es erscheinen die niedrigsten Messwerte seit der letzten Rückstellung.

• Drücken Sie die MIN/MAX Taste noch einmal.

• MAX erscheint im Display.

• Die höchsten Messwerte seit der letzten Rückstellung werden ange-

zeigt.

• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, betäti-

gen Sie nochmals die MIN/MAX Taste.

• Das Gerät verlässt automatisch den MIN/MAX-Modus, wenn länger

als 5 Sekunden keine Taste gedrückt wird.

• Halten Sie die MIN/MAX Taste für drei Sekunden gedrückt, während

auf dem Display die höchsten oder tiefsten Werte angezeigt werden,

um die jeweiligen Werte zurückzusetzen.

7. Komfortstufe

• Zur Anzeige der Komfortstufe des Raumklimas erscheint auf dem

Display:

Lachendes Gesicht Ideale Werte

19...25°C 40...55%

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 8

1716

FUN – Digitales Thermo-Hygrometer



FUN – Digitales Thermo-Hygrometer



➜SET Taste drücken, um den

Empfang zu aktivieren

➜Anderen Aufstellort für das Gerät

wählen

➜Empfangsversuch in der Nacht

abwarten

➜Beseitigen der Störquellen

➜Neuinbetriebnahme des Gerätes

gemäß Anleitung

➜Uhrzeit manuell einstellen

Unkorrekte Anzeige ➜Batterien wechseln

11. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und

Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, ge-

brauchte Batterien und Akkus zur umweltgerechten Ent-

sorgung beim Handel oder entsprechenden Sammelstellen

gemäß nationaler oder lokaler Bestimmungen abzugeben.

9. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch.

Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht

verwenden.

• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

9.1 Batteriewechsel

• Wenn die Spannung zu niedrig ist, erscheint das Batteriesymbol.

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V

AAA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

10. Fehlerbeseitigung

Problem Fehlerbeseitigung

Keine Anzeige ➜Batterien polrichtig einlegen

➜Batterien wechseln

Kein DCF Empfang ➜DCF-Empfang im Einstellmodus

aktivieren (On)

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 9

1918

FUN – Digitales Thermo-Hygrometer



FUN – Digitales Thermo-Hygrometer



Gehäusemaße 88 x 19 (44) x 88 mm

Gewicht 68 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann ver-

öffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und

können ohne vorherige Benachrichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unse-

rer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.5050 der Richtlinie

2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [email protected]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Deutschland 08/19

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die

Entsorgung von Elektro- und Elektronik-Altgeräten

(WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt

werden. Der Nutzer ist verpflichtet, das Altgerät zur

umweltgerechten Entsorgung bei einer ausgewiesenen

Annahmestelle für die Entsorgung von Elektro- und Elek-

tronikgeräten abzugeben.

12. Technische Daten

Spannungsversorgung Batterien 2 x 1,5 V AAA

(nicht inklusive)

Messbereich Temperatur 0°C…+50°C (+32…+122°F)

Genauigkeit ±1°C

Messbereich Luftfeuchtigkeit 10%... 99 % RH

Genauigkeit ±5 % @ 30…80 %

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 10

Otros manuales para 30.5050.01

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de TFA

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
