Textron Klauke ESSG85/3 Instrucciones de funcionamiento

Joh.-Christoph Schütz HE11094.doc

Version 1a ©6/05 Anz. der Seiten 45

Bedienungs- und Wartungsanleitung

des batteriebetriebenen elektrohydraulischen

Sicherheitsschneidgerät Typ ESSG

zum Schneiden von im Fehlerfall unter Spannung stehender Kabel.

Serialnummer

Bedienungsanleitung ESSG Seite 2

__________________________________________________________________________________________________________________

Bild/Picture 1

Pos. 10

Pos. 8

Pos. 9

Pos. 1

Pos. 3

Pos. 7

Pos. 15

Pos. 2

Pos. 4 Pos. 6

Pos. 12 Pos. 5

Pos. 15 Pos. 14

Pos. 11 Pos. 13

Bild/Picture 2

Bild/Picture 3

12b 12a

Bedienungsanleitung ESSG Seite 3

__________________________________________________________________________________________________________________

Bedienungsanleitung

für das batterie-betriebene hydraulische Sicherheitsschneidgerät Typ ESSG

Seriennummer ........................................

Kurzinspektion vor Inbetriebnahme

Bitte prüfen Sie, ob Sie alle im Lieferumfang angeführten Teile erhalten haben.

Lieferumfang:

1 Batterie-betriebene elektro-hydraulische Pumpe ESSG

110m Hochdruckschlauch mit einer Kupplung zum Anschluß an die

Pumpe ESSG

1Schneidkopf SSK85/3 oder SSK90/2 oder SSK120/2

1 Batterieladegerät LGM4

2 NiMH Akkus RA4

1 Bedienungsanleitung mit Prüfzeugnis

1Transportkoffer

1Erdungsspieß mit Erdungsleitung 25 mm² für den Schneidkopf

nach DIN EN 50340 (am Erdungsspieß)

Zubehör:

1 Erdungsspieß mit Erdungsleitung 25 mm² zum Anschluß an die Pumpe

Bitte prüfen Sie anhand Ihres Lieferscheins, ob Sie auch die von Ihnen gewünschten

Zubehörteile erhalten haben.

Symbole

Sicherheitstechnische Hinweise

Bitte unbedingt beachten, um Personen-

und Umweltschäden zu vermeiden.

Anwendungstechnische Hinweise

Bitte unbedingt beachten, um Schäden am

Gerät zu vermeiden.

Bedienungsanleitung ESSG Seite 4

__________________________________________________________________________________________________________________

Inhaltsangabe

1. Einleitung

2. Aufschriften

3. Gewährleistung

4. Beschreibung des hydraulischen Sicherheitsschneidgerätes

4.1. Beschreibung der Einzelteile

4.2. Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes

4.3. Beschreibung der Leuchtdiodenanzeige

4.4 Beschreibung der Betätigungs- und Überwachungsfunktionen

4.5. Beschreibung der Verbindungselemente

4.6. Beschreibung des Schneidvorganges

5. Hinweise zum bestimmungsgemäßen Gebrauch

5.1. Bedienung des Gerätes

5.2. Erläuterung des Anwendungsbereiches

5.3. Hinweise auf das hilfsweise Feststellen der Spannungsfreiheit

5.4. Wartungshinweise

5.5. Ölwechsel- und Wartungsintervalle

5.6. Hinweis, welche (Ersatz-) Teile vom Kunden selber ausgewechselt werden dürfen.

5.7. Transport

6. Verhalten bei Störungen am Sicherheitsschneidgerät

7. Verhalten nach Kurzschlußeinwirkung

8. Hinweis zur Verwendung des Akkus und des Ladegerätes

9. Außerbetriebnahme/Entsorgung

10. Technische Daten

1. Einleitung

Vor Inbetriebnahme Ihres Sicherheitsschneidgerätes lesen Sie sich die

Bedienungsanleitung sorgfältig durch.

Benutzen Sie dieses Gerät ausschließlich für den bestimmungsgemäßen Gebrauch.

Das Schneiden bzw. Trennen von Kabeln mithilfe dieses Gerätes darf nur durch eine

Elektrofachkraft erfolgen.

Diese Bedienungsanleitung ist während der gesamten Lebensdauer des Gerätes mitzuführen.

Der Betreiber muß

- dem Bediener die Betriebsanleitung zugänglich machen und

- sich vergewissern, daß der Bediener sie gelesen und verstanden hat.

Der Bediener dieses Sicherheitsschneidgerätes ist vor der erstmaligen Aufnahme der

Tätigkeit und danach mindestens einmal jährlich vor den besonderen Gefahren beim

Umgang mit diesem Schneidgerät und über die notwendigen Vorkehrungen durch einen

Sicherheitsingenieur zu unterweisen.

Bedienungsanleitung ESSG Seite 5

__________________________________________________________________________________________________________________

2. Aufschriften

Auf dem Schneidkopf befindet sich einen Aufkleber mit der Typenbezeichnung, dem max.

Betriebsdruck, dem max. Schneiddurchmesser, der Kennzeichnung der zugehörigen Pumpe,

dem Symbol mit der Angabe des Nennspannungsbereichs und dem Firmenlogo des

Herstellers. Darüberhinaus befindet sich eine eingeschlagene Seriennummer auf dem

Schneidkopf, die sich aus dem Baujahr (ersten beiden Ziffern) und Fertigungsnummer

(letzten 4 Ziffern) zusammensetzt.

Die Pumpe ist mit folgendem Aufkleber versehen:

Die Seriennummer des Antriebsaggregates befindet sich auf dem Pumpzylinder. Diese enthält

eine Buchstabenkombination die Monat und Jahr der Fertigung angibt. YK steht beispielsweise

für Oktober 2005. Bei Bedarf schicken wir Ihnen den Schlüssel gerne zu.

Kennzeichnung der Isolierschlauchleitung:

Batch No XXX Europower ( CEJN ) 852 DN4 Q .. WP 700 BP 2800 BAR

Batch No.xx Produktionsseriennummer

Europower oder CEJN Schlauchhersteller

852 Schlauchtyp

DN4 Nennweite

.Q.. Quartal und Jahr der Herstellung

W.P. 700 BAR maximal Betriebsdruck 700 BAR

BP 2800 BAR Berstdruck 2800bar

Beschriftung der Anschlußstücke an der Isolierschlauchleitung (mit Schlagzahlen):

mit: - Hersteller-Logo

- Monat und Jahr der Konfektionierung

- Doppeldreieck

- max. Betriebsdruck

(der Druck von 625 bar wird beim Betrieb der Schneidanlage nicht überschritten)

Schneidkopf/cutting head: SSK85/3

max. Betriebsdruck/~pressure: 625 bar

max. Schneid-/cutting ∅: 85 mm

Antriebsaggregat/drive unit: ESSG

Baujahr/year of construction: 2006

Keine stahlbewehrten Kabel schneiden!

Do not cut reinforced cables!

Typbezeichnung

Firmenlogo und Firmenname

max. möglicher Systemdruck max. schneidbarer

Kabelaußen-∅

Typbez. d. Pumpe

Antriebsaggregat/drive unit: ESSG

Akku/Battery: RA4

max. Betriebsdruck/pressure: 625 bar

zugehörige Schneidköpfe/ SSK85/3

corresponding heads: SSK90/2

SSK120/2

Nicht im Regen verwenden/Do not operate in rain!

Typbezeichnung

Firmenlogo und Firmenname

zu verwendender Akku

Typbez. d. zul.

Schneidköpfe

Jahr der Fertigung

max. zulässiger Systemdruck

So gekennzeichnete Geräte können an unter Spannung

stehenden Teilen bis 60 kV betrieben werden.

So gekennzeichnete Geräte können an unter Spannung

stehenden Teilen bis 60 kV betrieben werden.

Bedienungsanleitung ESSG Seite 6

__________________________________________________________________________________________________________________

3. Gewährleistung

Die Gewährleistung beträgt bei sachgemäßer Bedienung und unter Einhaltung der

geforderten regelmäßigen Kontrollen 1 Jahr. Ausgeschlossen ist die Gewährleistung bei

Kurzschlußeinwirkung. Die Gewährleistung erstreckt sich auch nicht auf das Schneid-

messer, das bei bestimmungsgemäßen Gebrauch dem üblichen Verschleiß unterliegt.

4. Beschreibung des batterie-betriebenen hydraulischen Sicherheitsschneidgerätes

4.1. Beschreibung der Einzelteile

Das hydraulische Sicherheitsschneidgerät mit unserer Typbezeichnung ESSG

besteht aus folgenden Komponenten:

Tabelle 1 (siehe Bild 1)

Pos.-Nr. Bezeichnung Funktion Referenz

1 Grundgerät Pumpaggregat mit Manometer und

Erdungsanschluß

S 2, 9

2 Leuchtdioden-

Kontrollinstrument zum Feststellen des Akku-

Ladezustandes, eines Gerätefehlers und zur

Wartungsanzeige

S 7

3 Verbindungs-

element

zum Anschluß des Druckschlauches an die

Pumpe (besteht aus Kupplung und Nippel)

S 8, 9, 10,

4 Bedienungsschalter zur Auslösung des Schneidvorganges S 9

5 Transportsicherung Riegel zum Feststellen des Auslöseschalters S 7

6 Rücklaufventil Umsteuerung des Öls in den Vorratsbehälter S 7, 12

7 Schlüsselring Öse zur Sicherung des Werkzeuges und/oder zur

Montage S 9

8 Druckmanometer Anzeige des Betriebsdrucks der

Kabelschneideinheit

S 7

9 Isolierschlauch-

leitung

nichtleitender Hochdruckhydraulikschlauch

vom Typ Europower (CIJN) 852

S 8, 9, 10,

11, 12

10 Knickschutz verhindert, daß der Mindestradius an den

Enden des Schlauches unterschritten wird.

S 2

11 Schneidkopf Arbeitseinheit zum Schneiden von Kabeln und

Leitern

S 8, 9, 10,

12 Messereinsatze Klapp- (a) & bewegliches Messer (b) zum

Schneiden von nicht armierten Kabeln und

Leitern.

S 7, 8, 9,

10, 11, 12

13 Akku wiederaufladbarer 2,6 Ah NiMH Akku (RA4) S 7, 9, 12,

13, 15

14 Handschutz Bügel zum Schutz der bedienenden Hand, kein

Transportgriff

S 2

15 Erdungsanschluß Anschlussvorrichtung für den Erdspieß am

Schneidkopf und an der Antriebseinheit

S 9

4.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes

-Das Gerät ist mit einem Nachlaufstop ausgerüstet, der den Vorschub nach Loslassen des

Bedienungsschalters (Pos.-Nr. 4) sofort stoppt.

-Das Gerät ist mit einer Doppelkolbenpumpe ausgestattet, die durch einen schnellen

Vorschub und einen langsamen Arbeitshub gekennzeichnet ist.

- Die ESSG ist mit einer Mikroprozessor-Steuerung ausgestattet, die Service-Intervalle

anzeigt, den Ladezustand des Akkus (Pos.-Nr. 13) angibt und eine Fehlerdiagnose

durchführt.

Bedienungsanleitung ESSG Seite 7

__________________________________________________________________________________________________________________

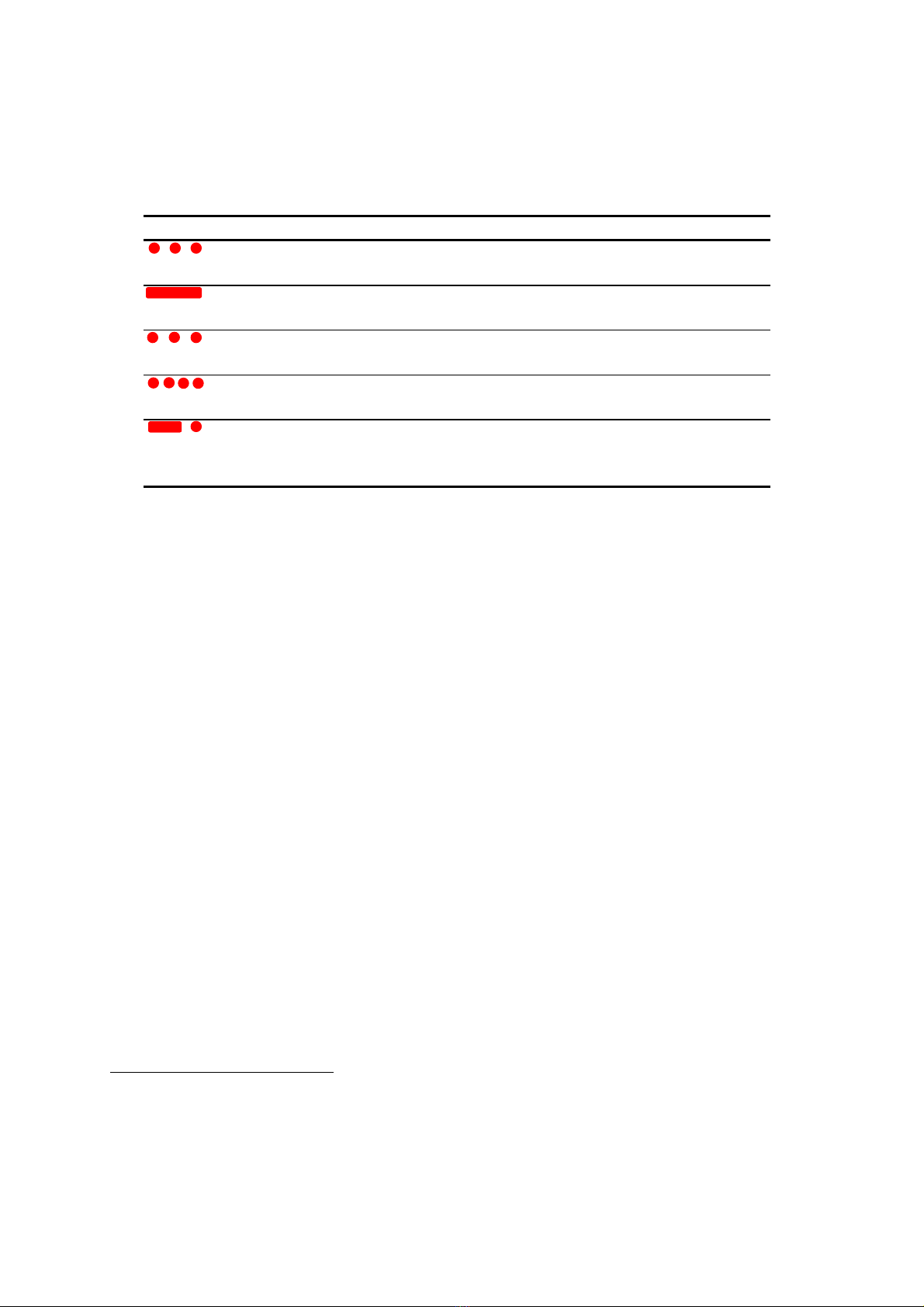

4.3. Beschreibung der Leuchtdiodenanzeige

Die Leuchtdiode (Pos.-Nr. 6) dient in Verbindung mit der Steuerungselektronik zur

Information über den Zustand des Akkus (Pos.-Nr. 13) und des Werkzeuges. Im einzelnen

leuchtet die Diode in folgenden Fällen:

Signal Dauer Zeitpunkt Bedeutung

wenige Sekunden

Blinken

beim Einsetzen des

Akkus

Durchführung

des Selbsttests

20 Sekunden

Dauerleuchten

Nach dem

Arbeitsvorgang

Akku Kapazität

zu gering

20 Sekunden Blinken

(2Hz)

Nach dem

Arbeitsvorgang

Fehler oder

Wartung fällig

20 Sekunden Blinken

(5Hz)

Während der Dauer

der Übertemperatur

Gerät zu heiß

20 Sekunden

Leuchten und

Blinken

Nach dem

Arbeitsvorgang

Wartung fällig

und Akku leer

4.4. Beschreibung der Betätigungs- und Überwachungsfunktionen

Um einen Schneidvorgang durch Auslösung des Bedienungsschalters (Pos.Nr.4) einleiten

zu können muß vorab die Transportsicherung (Pos.-Nr.5) entriegelt werden.

Dann muß durch kurze Betätigung des Bedienungsschalters die Akku-Kapazität überprüft

werden. Blinkt die LED nach dieser Betätigung, so muß der Akku geladen werden, da die

Akku-Kapazität ggf. nicht aussreichen könnte um den Schneidvorgang zu beenden.

Bei Auslösung des Bedienungsschalters wird das Hydrauliköl von dem Ölbehälter in den

Druckraum des Kabelschneidkopfes gepumpt. Äußerlich kann dieser Vorgang durch den

Druckanstieg des Manometers (Pos.-Nr.8), bzw. das Schließen der Messer, nachvollzogen

werden. Sobald die Messer (Pos.-Nr.12) das Kabel erreicht hat, bzw. der Umschaltdruck

der zweiten Stufe erreicht wurde, schaltet die Pumpe von der Vorschubphase in die

Arbeitsphase um. Nach diesem Zeitpunkt beginnen die Messer das Kabel zu Schneiden.

Nach Durchtrennung des Kabels fällt auf dem Manometer der Druck ab. Das Antriebs-

aggregat ist so lange weiter zu betätigen bis der max. Betriebsdruck erreicht ist und das

Druckbegrenzungsventil anspricht. Der max. Betriebsdruck stellt den höchsten Druck im

System dar, der erreicht werden kann. Eine Druckerhöhung ist durch das Druckbe-

grenzungsventil ausgeschlossen.

Der Schneidvorgang ist nun beendet und das Kabel ist durchtrennt. Die Messereinsätze

(Pos.-Nr.12) werden durch Betätigung des Rücklaufventils (Pos.-Nr.6) in ihre

Ausgangslage zurückgeführt.

1Anmerkungen:

- Blinkt die Leuchtdiode ab einem bestimmten Zeitpunkt immer am Ende eines Arbeitsvorgangs für etwa 20

Sekunden, dann ist eine Wartung fällig. Das Gerät ist baldmöglichst ins Werk einzuschicken.

-Beim Auftreten eines Fehlers blinkt die Leuchtdiode gleichfalls am Ende eines Arbeitszykluses. Das Blinken

zeigt in diesem Fall das Ansprechen der elektronischen Sicherung an. Eine mögliche Ursache dafür ist der

Versuch, einen Zyklus mit einem unzulässig entleerten Akku durchzuführen. Tritt das Blinken auch nach

Auswechseln des Akkus weiterhin auf, liegt eine andere Störung vor oder eine Wartung ist fällig. In diesen

Fällen ist das Gerät ins Werk einzuschicken.

2Wird das Gerät zu heiß schaltet sich das Gerät selbständig ab. Nach Absinken der Temperatur ist das Gerät

automatisch wieder einsatzbereit.

Bedienungsanleitung ESSG Seite 8

__________________________________________________________________________________________________________________

4.5. Beschreibung der Verbindungselemente

Die Verbindungelemente (Pos. 3) stellen eine lösbare Verbindung zwischen der Pumpe

und Isolierschlauch dar. Sie bestehen aus einer Kupplung und einem Nippel, die

zusammengesteckt und gelöst werden können und im verbundenen Zustand eine

druckfeste, dichte Verbindung darstellen.

4.6. Beschreibung des Schneidvorganges

Bei Kabelschneidköpfen nach dem Scherenprinzip bewegen sich zwei Messer (Pos.-Nr.

12) gleichzeitig auf einer Kreisbahn auf das zu schneidende Kabel zu.

Der Schneidkopf (Pos.-Nr. 11) muß in einem Winkel von ca. 90° zum Kabel angelegt

werden, um ungünstige Scherkräfte zu vermeiden. Das Kabel ist in die geöffneten

Scherenbacken einzulegen, bzw. der Schneidkopf ist entsprechend an das Kabel

heranzuführen.

In der Arbeitsphase dringen die Messer in das Kabel ein. Der Druckaufbau erfolgt wie im

vorrangegangenen Kapitel beschrieben.

5. Hinweise zum bestimmungsgemäßen Gebrauch

Die tragbare Sicherheitsschneidanlage vom Typ ESSG dient zum Feststellen der

Spannungsfreiheit und zum gefahrlosen Schneiden von mehradrigen Kupfer und

Aluminium Kabeln und Leitern mit Nennspannungen bis 60 kV und Nennfrequenzen bis

max 60 Hz, bzw. Einleiterkabeln bis 110 kV und max 60Hz, bei denen nicht eindeutig

festgestellt werden kann, ob ihr spannungsfreier Zustand hergestellt und sichergestellt ist

(s. DIN EN 50110-1 Abs. 6.2.3).

Vor Arbeitsbeginn muß nach der Durchführungsanweisung zur BGV A3 §6 Abs.2 der

spannungsfreie Zustand hergestellt und für die Dauer der Arbeiten sichergestellt werden.

Die Sicherheitshinweise in der DIN EN 50110-1 (VDE 0105 T1) sind unbedingt zu

beachten.

Da bei Kabeln, speziell bei Erdkabeln, das Feststellen der Spannungsfreiheit an der

Arbeitsstelle nicht immer möglich ist, kann hilfsweise die Spannungsfreiheit durch

Trennen des Kabels unter Verwendung dieses Sicherheitsschneidgerätes vorgenommen

werden. Es sollte aber parallel dazu bei der netzführenden Stelle rückgefragt werden.

5.1. Bedienung des Gerätes

1. Überprüfen Sie das Sicherheitsschneidgerät nach dem Herausnehmen aus dem

Transportkoffer nach möglichen Beschädigungen.

2. Rollen Sie die Isolierschlauchleitung (Pos.-Nr. 9) des Sicherheitsschneidgerätes

vollständig aus. Dieser Abstand dient Ihrer Sicherheit, falls das Kabel unter Spannung

stehen sollte. Berücksichtigen Sie dabei, daß der Schlauch sich druckabhängig verkürzt.

Es muß gewährleistet sein, daß sich die Position des Schneidkopfes während des

Schneidvorganges nicht verändert.

Achtung

Achten Sie beim Ausrollen der Isolierschlauchleitung darauf, daß Sie den

Punkt, an dem sie das Kabel schneiden wollen, einsehen können.

Bedienungsanleitung ESSG Seite 9

__________________________________________________________________________________________________________________

Dadurch kann sichergestellt werden, daß sich keine unbefugten Personen im Gefahren-

bereich aufhalten können. Zusätzlich muß die Schneidstelle im Abstand von 10 m vor

Beginn des Schneidvorganges gegen Zutritt zu sichern.

Kann die Isolierschlauchleitung (Pos. 9) aus Platzgründen nicht voll ausgerollt werden,

müssen andere geeignete Schutzvorrichtungen getroffen werden wie z.B. das Errichten

von Schutzwällen oder Gräben.

Sowohl am Pumpaggregat (Pos. 1) als auch am Schneidkopf (nach DIN EN 50340)

befindet sich eine Befestigungsmöglichkeit (Bolzen mit Flügelmutter) für eine

Verbindungsleitung zum Potentialausgleich.

Achtung

Schneidkopf in Deutschland nicht an den Erdleiter anschließen.

(s. BGI 845 (ZH 1/437)

In einigen Europäischen Ländern ist der Schneidkopf wegen möglicher Trennung von

einphasigen Kabeln und damit verbundenen einphasigen Kurzschlüssen am Schneid-

kopf zusätzlich zu erden.

3. Überprüfung der Akku-Kapazität beider Akku’s durch kurze Betätigung des

Bedienungsschalters (Pos.-Nr. 4). Leuchtet die LED nach dieser Betätigung so muß die

Akkus vor Arbeitsbeginn geladen werden.

4. Stecken Sie die Verbindungselemente (Pos.-Nr. 3) zwischen Pumpe und Schlauch fest

zusammen bis sie sicher einrasten und durch Ziehen nicht mehr gelöst werden können.

5. Legen Sie den Schneidkopf (Pos.-Nr. 11) in einem Winkel von 90° an das Kabel an.

Der Schneidkopf muß dabei so angelegt werden, daß das Kabel in den geöffneten

Scherenbacken (Pos.-Nr. 12) liegt.

Achtung

Bei Mehrleiterkabeln mit Nennspannungen bis 60 kV müssen alle Leiter

gleichzeitig geschnitten werden.

Achtung

Vor Inbetriebnahme Ölstand prüfen und ggf. auffüllen durch ein

autorisiertes Service Center.

Achtung

Der Schneidkopf darf nicht im Regen verwendet werde!

6. Im Anschluß daran wird der Schneidvorgang durch Auslösen des Bedienungsschalters

eingeleitet (siehe Bild 2 Pos. B). Der Schneidvorgang ist beendet, wenn der max.

Betriebsdruck erreicht worden ist, und das Sicherheitsventil angesprochen hat. Der

Druckverlauf kann über den gesamten Schneidvorgang am Manometer verfolgt und

abgelesen werden.

Achtung

Der Schneidvorgang muß vollständig beendet werden, d.h. ggf. bis zum

Eintritt eines 2- bis 3-poligen Kurzschlusses.

7. Durch Betätigen des Rücklaufventils werden die Messer in ihre Ausgangslage

zurückgefahren. Das Kabel ist nun vollständig getrennt.

8. Der Bediener des Sicherheitsschneidgerätes vergewissert sich, z.B. durch Rückfrage bei

der netzführenden Stelle, ob das richtige Kabel geschnitten worden ist. Dies ist

besonders wichtig bei gelöschten Netzen.

Bedienungsanleitung ESSG Seite 10

__________________________________________________________________________________________________________________

Achtung

Erst nach der Bestätigung durch die Leitstelle oder die netzführende Stelle

darf an den Schneidkopf herangetreten werden.

Sollte beim Schneidvorgang ein unter Spannung stehendes Kabel geschitten worden

sein, so kann mit dem Sicherheitsschneidgerät das Kabel sofern noch nicht geschehen

vollständig durchtrennt werden. Das Sicherheitsschneidgerät bleibt in den meisten

Fällen fünktionstüchtig.

Achtung

In diesen Fällen ist grundsätzlich immer mit der netzführenden Stelle

Kontakt aufzunehmen.

Nach dem Schneiden eines unter Spannung stehenden Kabels muß das Gerät auf

mögliche Schäden hin untersucht werden. Sind die Messer (Pos.-Nr. 12) beschädigt,

können diese durch den Bediener ausgewechselt werden.

9. Der Schneidkopf (Pos. 11) ist von der Schnittstelle an den Tragestellen (Zylinderkörper,

Griffstück) zu entfernen.

10. Nach dem Schneiden ist das Sicherheitsschneidgerät sorgfältig zu reinigen. Besondere

Sorgfalt ist hierbei auf die Isolierschlauchleitung (Pos. 9) zu legen. Sie ist mit einem

trockenen sauberen Tuch zu reinigen und die Schnellverschlußkupplung (Pos.-Nr. 3) ist

auf eventuell vorhandene Beschädigungen hin zu kontrollieren. Anschließend ist das

Aggregat ordungsgemäß im Koffer zu verpacken.

Besonderheiten bei Verwendung des Schneidkopfes SSK85/3:

Achtung

Den Schneidkopf nur dann öffnen, wenn sich das Schneidmesser in seiner

Ausgangsposition befindet. Das Schneidmesser wird sonst beschädigt.

Achtung

Prüfen Sie, ob die Sperrvorrichtung vor Arbeitsbeginn gut verschlossen ist.

5.2. Erläuterung des Anwendungsbereiches

Achtung

Der Schneidkopf darf nicht im Regen verwendet werden.

Mit diesem Sicherheitsschneidgerät darf keine Kabel mit Sonderbewehrung (z.B.

Schachtkabel, selbsttragende Luftkabel, Seekabel usw.) geschnitten werden.

Die Sicherheitsschneidanlage ist im Temperaturbereich von -20°C bis +40°C für den

Einsatz in Innenräumen und im Freien geeignet.

5.3. Hinweis auf das hilfsweise Feststellen der Spannungsfreiheit

Bei Kabeln und isolierten Leitungen darf, nachdem an den Ausschaltstellen die

Spannungsfreiheit festgestellt worden ist, vom Feststellen der Spannungsfreiheit an der

Arbeitsstelle abgesehen werden, wenn das Kabel oder die isolierte Leitung von der

Ausschaltstelle bis zur Arbeitsstelle eindeutig verfolgt werden kann, oder das Kabel oder

der isolierte Leiter eindeutig ermittelt ist, z.B. durch Kabelpläne, Bezeichnungen,

Kabelsuchgeräte, Kabelauslesegeräte.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cortador de Textron

Textron

Textron Klauke SDK20 Manual de usuario

Textron

Textron JACOBSEN RYAN 544853C Manual de usuario

Textron

Textron Klauke K106/1 Manual de usuario

Textron

Textron Klauke Mini+ EBS 12-L Manual de usuario

Textron

Textron ESG50L Manual de usuario

Textron

Textron Klauke SDG45 Manual de usuario

Textron

Textron Klauke ES 65-L Manual de usuario

Textron

Textron Klauke ES 20RMCCFB Manual de usuario

Textron

Textron Klauke SDK32 Manual de usuario

Textron

Textron Klauke ESG45-L Manual de usuario

Textron

Textron Greenlee GATOR ESR1000LX Manual de usuario

Textron

Textron Greenlee 773 Manual de usuario

Textron

Textron Klauke SDK 85 CKR Manual de usuario

Textron

Textron Greenlee ES25 Manual de usuario

Textron

Textron Greenlee GATOR ES32FLX11 Manual de usuario

Textron

Textron Greenlee GATOR ES32 Manual de usuario

Textron

Textron Klauke NSG 45 Plus Manual de usuario

Textron

Textron Klauke mini ES20 Manual de usuario

Textron

Textron Klauke Mini+ ES 32-L Manual de usuario

Textron

Textron Klauke mini+ ESG 25-L Manual de usuario

Textron

Textron Klauke SSG65 Instrucciones de funcionamiento

Textron

Textron Greenlee GATOR ESG45L Manual de usuario

Textron

Textron GREENLEE BC14 Manual de usuario

Textron

Textron Greenlee Gator ES20L Manual de usuario

Manuales populares de Cortador de otras marcas

Milwaukee

Milwaukee HEAVY DUTY M12 FCOT Manual de usuario

Makita

Makita DCS552 Manual de usuario

SignWarehouse.com

SignWarehouse.com Bobcat BA-60 Manual de usuario

Makita

Makita 4112HS Manual de usuario

GEISMAR STUMEC

GEISMAR STUMEC MTZ 350S Manual de usuario

Hitachi

Hitachi CM 4SB2 Guía de solución de problemas

Dexter Laundry

Dexter Laundry 800ETC1-20030.1 Manual de usuario

GCC Technologies

GCC Technologies AFJ-24S Manual de usuario

DeWalt

DeWalt XR LI-ION DCS350N Manual de usuario

Baudat

Baudat ES1 Manual de usuario

Mafell

Mafell ZAF 200 Guía

Makita

Makita 4100NH Manual de usuario

Formax

Formax FD 574 Manual de usuario

EINHELL

EINHELL TE-MA 1500 Manual de usuario

Husqvarna

Husqvarna Cut-n-Break K 760 Manual de usuario

CLEAN ROOM DEVICES

CLEAN ROOM DEVICES CRD130SS Manual de usuario

TRI tool

TRI tool 301A Manual de usuario

Roller

Roller King 1 1/4 Manual de usuario
