Texas Spinner PM01 Manual de usuario
2006/2
DK Betjeningsvejledning
GB User Manual
Spinner PM01
Texas A/S - Knullen 2 - DK-5260 Odense S - Denmark
1 . Indholdsfortegnelse
2. Sikkerhedsforeskrifter..............................................................................................3
3. Identifikation af dele ...............................................................................................4
4. Opsamling af maskinen ...........................................................................................5
5. Opsamling af græsopsamler.....................................................................................6
6. Olie og benzin.........................................................................................................6
7. Luftfilter.................................................................................................................7
8. Højdejustering........................................................................................................7
9. Justering af cylinderkniv ..........................................................................................8
10. Start/stop.............................................................................................................8
11. Brug af maskinen..................................................................................................9
12. Vedligeholdelse...................................................................................................10
13. Opbevaring.........................................................................................................10
14. Fejlfinding ..........................................................................................................11
15. Specifikationer ....................................................................................................11
16. Overensstemmelseserklæring……………………………………………………………………………..22
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant
information til produktet såsom reservedelstegning, manual, fejlfinding m.m.
Derudover kan Texas kontakte dig med relevant information vedrørende dit
produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk
www.texas.dk 2
2. Sikkerhedsforeskrifter
- Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle
sikkerhedsforeskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at
arbejde med maskinen.
- Børn må ikke bruge maskinen.
- Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke
arbejde med maskinen.
- Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter /
arbejder med maskinen.
- Begynd aldrig at anvende maskinen før arbejdsområdet er ryddet.
- Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun
udføres af specieluddannet personale på et autoriseret serviceværksted.
- Brug kun originale reservedele ved reparation.
- Maskinen må kun lånes ud til personer, som er fortrolig med betjening af maskinen.
- Betjeningsvejledningen skal under alle omstændigheder medfølge.
- Undgå brug af maskinen på vådt græs.
- Løb aldrig med maskinen.
- Brændstof må kun påfyldes udendørs. Aftør spildt brændstof, før maskinen startes.
Gå mindst 3 meter væk fra brændstofbeholderen og påfyldningsstedet, inden
maskinen startes. Fyld aldrig brændstof på en varm motor. Vent til den er afkølet.
- Kør ikke på skråninger med en hældning på mere end 15o.
- Stop maskinen, når du kører på andre overflader end græs, fx. flisearealer.
www.texas.dk 3
3. Identifikation af dele
1. Motor-/klipperdel
2. Gashåndtag -start/stop
3. Græsopsamler
4. Låg til græsopsamler
5. Overstyr
6. Mellemste styrrør x 2
7. Understyr
www.texas.dk 4
4. Opsamling af maskinen
1.
Pak alle dele ud og tjek at alle dele medfølger.
2.
Monter nederste del af styret på de to tapper på
motordelen. Monter først på den ene side og derefter på
den anden side ved at klemme understyret lidt sammen.
3.
Monter de mellemste styrrør med de medfølgende bolte
og møtrikker som vist på billedet
4.
Monter den øverste del af styret med de medsendte
bolte og møtrikker.
Undgå at kablet kommer i klemme under monteringen.
www.texas.dk 5
5. Opsamling af græsopsamler
1.
Saml græsopsamleren ved at trykke de to dele
sammen. Når låget klikker, sidder det rigtigt.
2.
Opsamleren monteres på motordelen/klipperdelen
ved at hænge den på de to beslag.
6. Olie og benzin
Oliepind
Kontroller altid olien før start.
Placer plæneklipperen på en vandret flade.
Skru oliepinden ud og tør den af med et rent stykke
papir.
Stop oliepinden ned i olien igen for at kontrollere
mængden. Olieniveauet skal være over min. og
aldrig over max. markeringen. Efterfyld hvis
nødvendigt.
Skru oliepinden fast igen.
Oliemængde: 0,1 l
Anbefalet olie: SAE 10W-40 eller SAE 30
Skift olie mindst 1 gang om året eller for hver
50 timer.
Bemærk ! Da det er en 4-takt motor, skal
der ikke blandes olie i benzinen.
Brug en alm. 95 oktan blyfri benzin.
Påfyld aldrig benzin, hvis motoren er varm,
eller mens maskinen kører. Påfyld aldrig mere
benzin end op til max. markeringen.
Benzin må ikke være mere end 30 dage gammel.
Ellers skift.
www.texas.dk 6
7. Luftfilter
Luftfilteret er et skumfilter, der vedligeholdes Oliefilter.
ved at vaske det i varmt sæbevand.
Skyl filteret i rent vand og lad det tørre.
Påfør nogle dråber motorolie SAE 10W-40 / SAE 30.
Tryk det overskydende olie og monter filteret.
Kontroller, at filteret er monteret korrekt,
inden start.
Kør aldrig med maskinen uden filteret monteret.
8. Højdejustering
www.texas.dk
Stop motoren og fjern tændrørshætten.
Justering skal foregå på et plant underlag.
Fjern opsamleren, da dette vil medføre lettere
adgang til justeringsskruerne.
Løsne skruerne på begge sider af højdejusteringen.
Løft i styret til så motordelen vendes fremover,
indtil den ønskede justering er opnået. Spænd derefter
skruerne.
Juster højden med begge hænder og sikre dig,
at de to skruer har samme højde, når de monteres igen.
Højdejusteringsskrue
Påmonter derefter opsamlerkassen.
Cylinderen kan også justeres, men dette bør
overlades en Texas forhandler.
7
9. Justering af cylinderkniv
www.texas.dk
Tændrørshættenskal være afmonteret når
cylinderkniven justeres.
Kniven justeres ved at stramme de to møtrikker
på skjoldet over kniven.
For at tjekke, om justering er tilstrækkelig, føres
et stykke papir ind mellem kniven og cylinderen.
Når cylinderen drejes rundt, skal papiret klippes
rent over.
Cylinderkniven er justeret fra fabrikkens side. Og
bør kun justeres hvis strengt nødvendigt.
Brug det medfølgende værktøj til dette. Papir
Cylinder
Skjold
Kniv
10. Start/stop
Chokerhåndtag
Kontroller olie og benzin. Efterfyld hvis nødvendigt.
Tryk på karburator-primeren 5 gange(det er en klar
plastic boble), Primeren er placeret under choker-
håndtaget
Hvis motoren er kold, skal chokeren på ON.
1. Sæt ON/OFF håndtag på ”ON”
2. Tryk på sikkerhedskontakten og hold
håndtaget halvt oppe.
3. Træk i startsnoren indtil motoren starter
4. Aktiver klippeaggregatet ved først at trykke
sikkerhedskontakten ned og derefter trække
klippehåndtaget op.
8

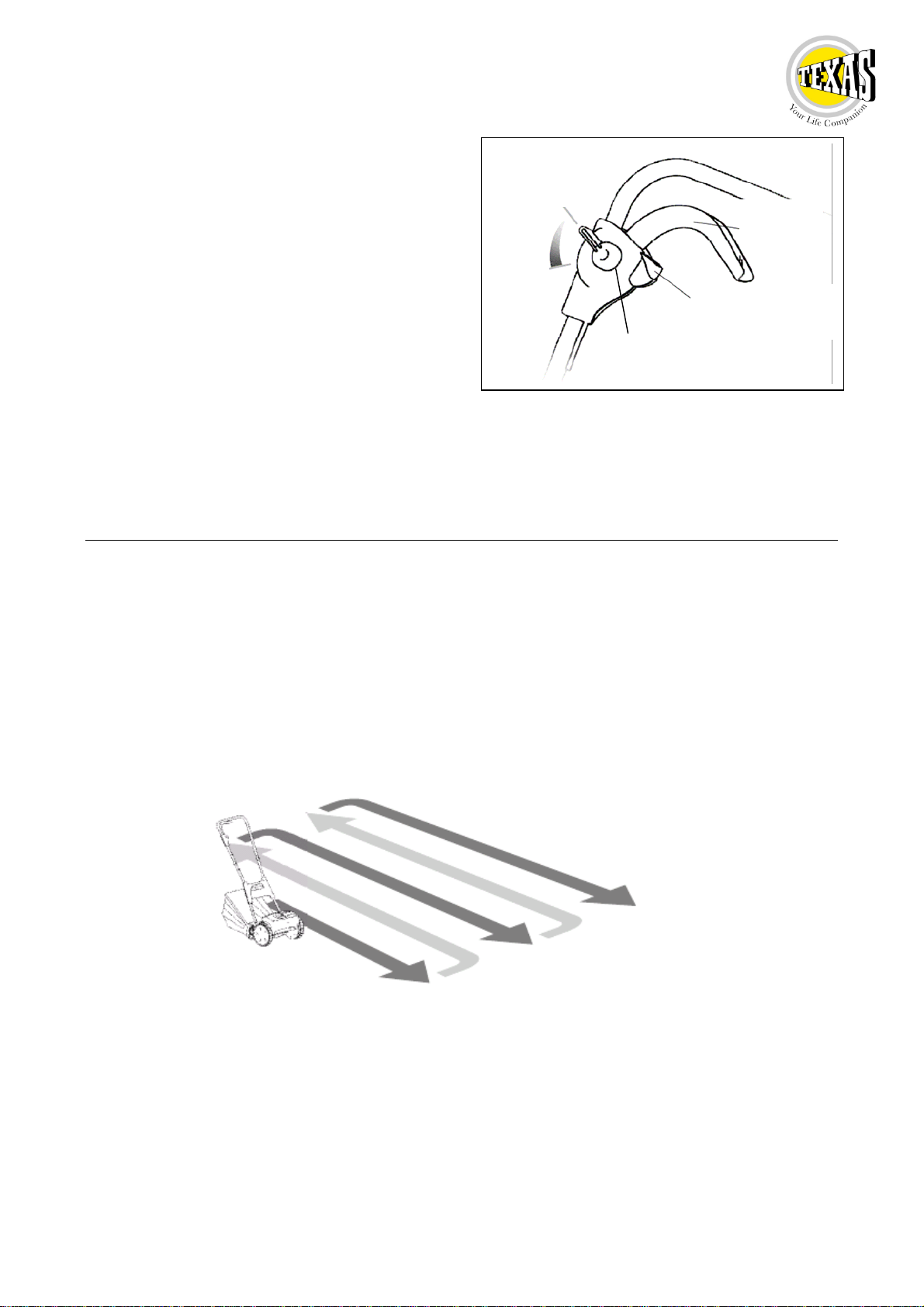

Når motoren er varm efter ca. 1 min, skal
chokeren slås fra (OFF).
Sikkerhedskontakt
Klippe
håndta
g
OFF
ON
ON/OFF håndtag
Stop ved slippe klippehåndtaget og derefter
sætte hastighedsreguleringen på ”OFF”.
Sikre dig altid, at cylinderen er stoppet, inden du tømmer græsopsamleren eller fører
hænderne tæt på knivene.
11. Brug af maskinen
Før du slår dit græs, skal du fjerne effekter fra plænen, som kan ødelægge maskinen eller
forårsage personskade.
Start med at slå kanten af græsplænen og slå så midten i striber.
Slå græsset 2 gange om ugen i vækstsæsonen. Græsset bliver svagere, hvis der slås
mere end 1/3 af hver gang.
Maskinen skal være slukket, når du tømmer opsamleren.
www.texas.dk
OVERBELAST IKKE PLÆNEKLIPPEREN
Hvis motorens lyd pludselig ændrer sig under brugen, kan maskinen være overbelastet.
Øg evt. klippehøjden. Kør langsomt i langt græs.
Cylinderklipperen klippes bedst i tørt og ikke for langt græs.
Klip derfor græsset jævnligt for at opnå det bedste resultat.
9
12. Vedligeholdelse
Tjek for fejl eller løse dele, fx ødelagte blade, løse samlinger og slidte eller ødelagte dele.
Rengør maskinen med en blød børste eller klud. Maskinen må ikke nedsænkes i vand.
Maskinen må ikke anvendes på vådt underlag.
Maskinen må ikke bruges på cement, asfalt eller andre ru overflader.
Maskinen må ikke bruges til opsamling.
13. Opbevaring
Inden opbevaring skal tændrørshætten fjernes og skru tændrøret ud
Kom et par dråber SAE 10W-40 / SAE 30 i cylinderen. Træk et par gange i startsnoren, så
olien fordeler sig i cylinderen Monter tændrøret igen.
Fjern græs og andet med en redskab lavet af træ eller plastic. Rens maskinens ydre dele
med en blød klud eller børste. Brug ikke vand, opløsningsmidler eller polish.
Opbevar maskinen på et tørt sted og indsmør knivcylinderen i olie.
Læg ikke noget oven på maskinen.
www.texas.dk 10
