Texas MP46 Manual de usuario

MP46 –MP46TR –MP46TR/W

DK Betjeningsvejledning

GB User manual

Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 13.1

Tel. +45 6395 5555 - www.texas.dk - [email protected]

Dansk

Sikkerhedsforskrifter........................................................................................................2

Monterings- og betjeningsvejledning ...............................................................................3

Identifikation af dele.........................................................................................................4

Opsamlerkasse................................................................................................................4

Montering.........................................................................................................................5

Kabeljustering (kun model MP46TR / MP46TR/W) .........................................................5

Bioklip (medfølger kun til model MP46TR / MP46TR/W).................................................6

Højdejustering .................................................................................................................6

Start og stop af motor......................................................................................................6

Olieskift............................................................................................................................7

Tændrør...........................................................................................................................7

Luftfilteret.........................................................................................................................8

Opbevaring og vedligeholdelse .......................................................................................8

Garantibestemmelser......................................................................................................9

Tekniske specifikationer ..................................................................................................9

Sikkerhedsforskrifter

Unge under 18 år må ikke benytte rotorklipperen.

Bær altid stramtsiddende fodtøj under klipningen.

Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du

arbejder med maskinen.

Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed

(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.

Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før

du klipper den.

Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den

bagover, så knivene vender bort fra kroppen.

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk

Efter registrering kan Texas give dig en endnu bedre service.

Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information

til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan

Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside

www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste

forhandler. Du finder forhandlerliste på www.texas.dk

Når knivene kører, må du under ingen omstændigheder stikke hænder eller

fødder ind under klippeskjoldet.

Motoren skal stoppes, når klippehøjden justeres.

Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når

motoren er stoppet.

Stop altid motoren når klipperen ikke bruges.

Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen

startes. Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes.

Fyld aldrig brændstof på en varm motor. Vent til den er afkølet. Brug af åben

ild i nærheden af påfyldningsstedet er forbudt.

Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå

stille.

Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.

Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride

det omdrejningstal, der er angivet på typeskiltet.

Lad aldrig maskinen køre i et rum med dårlig ventilation.

Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen.

Brug altid arbejdshandsker, når du arbejder med kniven.

Slibning af kniven skal være ensartet (begge sider slibes) for at undgå

vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en

fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med

en ny.

Benyt kun originale reservedele.

Monterings- og betjeningsvejledning

Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer.

Disse omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når

knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den

bliver fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din

plæneklipper.

Bemærk: Der er ikke gashåndtag på denne model !

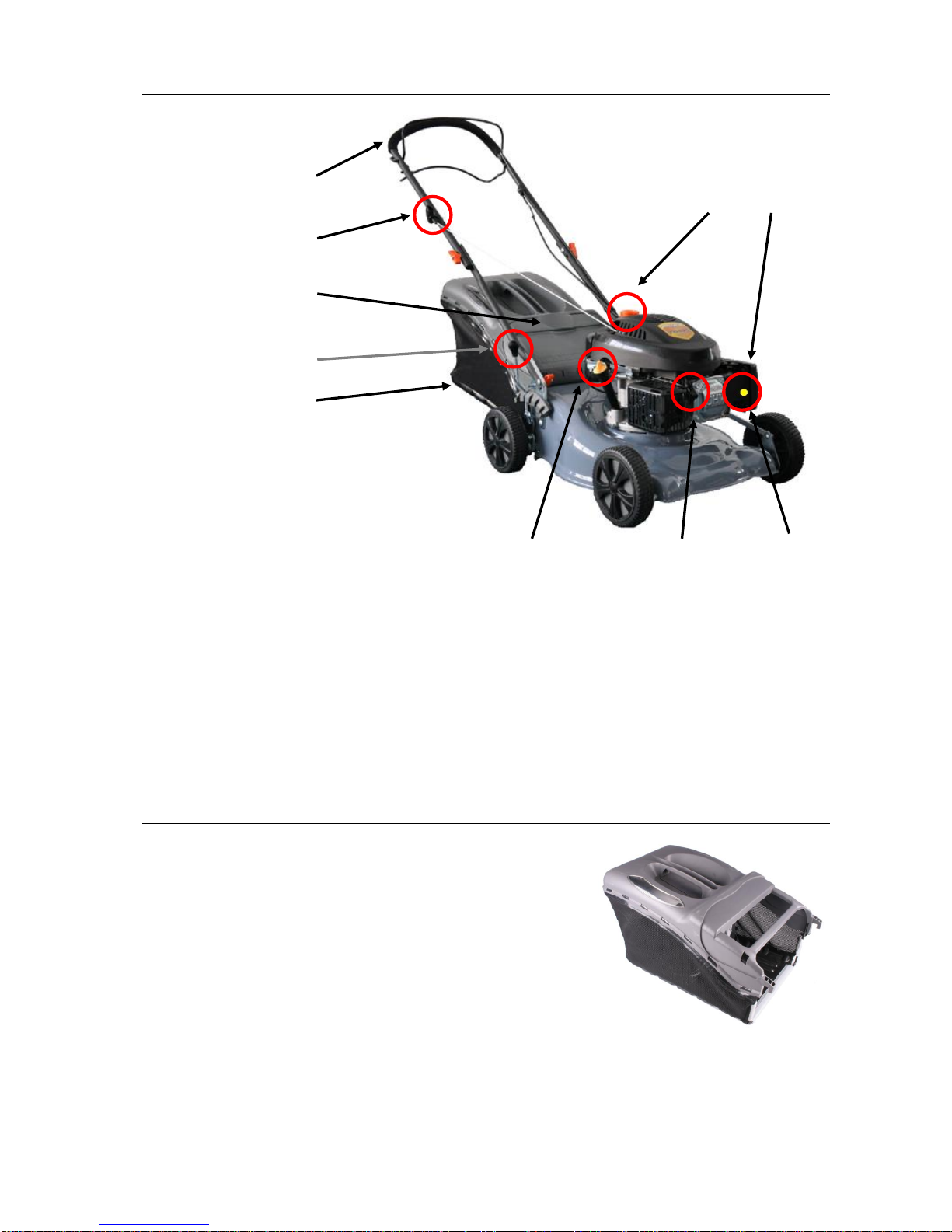

Identifikation af dele

A. Håndtag

B. Startsnor

C. Olieprop / Oliepåfyldning

D. Tændrørshætte

E. Udkasterklap

F. Benzinpåfyldning

G. Luftfilter

H. Primer

I. Højdejustering

J. Opsamler

Opsamlerkasse

Saml opsamleren som vist.

Den sorte metalbøjle monteres inden i låget.

Den sorte stofbund monteres på låget, som vist.

De hvide klips, der er påsynet posen klemmes ind

over den sorte bøjle.

* Billedet kan variere en smule fra faktisk model.

C. D. H.

F. G.

Montering

Plæneklipperen er næsten opsamlet

komplet fra fabrikken.

Tag plæneklipperen ud af kassen og

træk i det øverste styr, i pilens retning.

Pas på at kablerne ikke kommer i

klemme.

Når styret er foldet ud, spændes de 2

vingemøtrikker(2).

Spænd vingemøtrikkerne (1) midt på

styre.

Kabeljustering (kun model MP46TR / MP46TR/W)

Fremtrækskablet kan justeres på denne model og bruges

ved evt. fremtræksproblem eller hvis hjulene låser ved

baglæns kørsel.

Hvis man oplever at selvtrækket ikke fungere ordentligt

f.eks. efter nogle timers kørsel (når rem bliver slidt til), kan

dette løses ganske enkelt ved at justere beslaget midt på

kablet langs styret (fig. 1).

Det gøres på følgende måde:

1. Løsn nederste styrbøjle for fremtræk (fig. 2).

(Det gør justeringsbolten nemmere at dreje)

2. Drej den store nederste metal bolt (a) op/ned for at

løsne/stramme kablet:

- med uret/nedad strammer kablet

- mod uret/opad løsner kablet

Oftest vil det være nødvendigt at stramme kablet.

3. Den lille bolt (b) skruen ned, så den låser den store bolt fast.

4. Monter styrbøjlen igen og tjek om justerings er perfekt.

Et kabel kan blive løst med tiden og behøver

opstramning. Gentag ovenstående procedure,

hvis det sker.

Motor stopkabel kan justeres ved motoren.

Fig. 2

Fig. 1

Bioklip (medfølger kun til model MP46TR / MP46TR/W)

Ved brug af bioklip skal bioklipskærmen monteres

i bagudkasterhullet.

Vær opmærksom på at ved brug af bioklip skal

opsamlerkassen afmonteres.

Udkasterklappen er med til at holde indsatsen for bioklip

på plads under kørsel.

Løs bioklip skærm kan købes separat til MP46 på

www.texas.dk. Bestillingsnr. 409032

Højdejustering

Plæneklipperen har central højdejustering.

Brug håndtaget ved højre baghjul til at justere klippehøjden.

Start og stop af motor

HUSK: Kontroller altid motorolie før start!

Olieniveauet skal altid være mellem min. og max. på oliepinden.

Efterfyld med SAE-30 olie.

Brug kun blyfri 95 oktan brændstof på motoren. Overfyld aldrig tanken.

Pump primerbolden (A) ifølge skemaet herunder:

Temperatur

Pres

> 5- 15C

2-4

> 15C

1-3

Træk håndtaget (B), der løsner knivbremsen,

ind til styrehåndtaget, og træk i startsnoren.

Før altid startsnoren tilbage til motoren.

Træk håndtaget (C) op for at aktivere den

selvkørende funktion.

Håndtaget (B) skal være trukket ind til styrehåndtaget

så længe der arbejdes med maskinen.

Slippes håndtaget, stopper motoren (og dermed også

kniven) i løbet af 5 sekunder.

Olieskift

Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.

1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den

løber lettere, og at olieskiftet bliver mere komplet.

2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens

oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en

passende beholder klar.

Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.

Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.

3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.

4. Monter tændrørshætten.

Alternativt kan der anvendes et oliesugersæt.

1. Sug olien op igennem oliepåfyldningshullet med

sprøjten. (Se afsnit Idenstifikation af dele, Pos C)

Brug slangen som forlænger, til at komme

helt ned i bunden af motoren. Fyld den brugte olie på

den medfølgende dunk.

2. Fyld frisk olie på motoren, type SAE30.

Brug målepinden på olieproppen, til at kontrollere

oliemængden.

Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.

Brug din lokale genbrugsstation.

Tændrør

1. Fjern tændrørshætten.

2. Børst skidt og snavs væk fra tændrøret.

3. Brug en tændrørsnøgle til at løsne tændrøret.

4. Check om isoleringen er intakt.

5. Rens tændrøret med en stålbørste.

6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.

7. Afstanden bør være: 0,7 - 0,8 mm

8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type Denso

W20EPR-U.

9. Monter tændrørshætten.

Luftfilteret

Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en

længere periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne

beskadige motoren.

1. Rengør let omkring luftfilteret inden det fjernes.

2. Tryk de to flapper ned og træk forsigtigt dækslet af.

3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste.

Hvis det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind

i indsugningen.

4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.

5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på

filteret, så det bliver let fugtigt af olie, og jævnt fordelt. Tryk forsigtigt evt.

overskydende olie ud.

Elementet sættes igen på plads.

7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på

billedet.

Opbevaring og vedligeholdelse

Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,

møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte

kniven minimum hvert andet år.

Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din

autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.

Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt og rent rum.

Rengør maskinen hver gang efter brug.

Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af

plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45

grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad, da

olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne

tændrørskablet, før klipperen vedligeholdes.

Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil

benzinen i karburatoren er opbrugt. Tændrørskablet fjernes.

Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk

i startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.

Skift olie jfr. afsnittet ovenfor.

Til sidst rengøres klipperen grundigt. Dyp en pudseklud i olie og smør de forskellige

dele for at modvirke rust.

Garantibestemmelser

Der ydes 2 års reklamationsret på din plæneklipper.

Reklamationsretten omfatter materiale- og/eller fabrikationsfejl.

Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og

manglende vedligeholdelse.

Reklamationsretten dækker ikke rensning af brændstofsystemet,

udskiftning/justering af startsnor, startfjeder, tændrør, knive/knivholder, remme og

kabler idet disse er indbefattet af naturligt slid.

Reklamationsretten dækker ikke, hvis der er anvendt uoriginale reservedele.

Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret

serviceværksted.

Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.

HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,

skal motornummer og modelbetegnelse opgives!

Tekniske specifikationer

Model

MP46

MP46TR Combi

Motor

Powerline TG475

Fremdrift

Skub

Selvkørende

Klippebredde

46 cm

Højdejustering

Central 5 positioner 25-70 mm

Klippeskjold

Metal

Klippesystem

Opsamling, bagudkast

Opsamling, bioklip, bagudkast

Hjul størrelse

7” / 7”

Model

MP46TR/W

Motor

Powerline TG475

Fremdrift

Selvkørende

Klippebredde

46 cm

Højdejustering

Central 5 positioner 25-70 mm

Klippeskjold

Metal

Klippesystem

Opsamling, bagudkast

Hjul størrelse

7” / 10”

English

Technical specifications.................................................................................................10

Safety instructions.........................................................................................................11

Mounting- and operation................................................................................................11

Identification of parts .....................................................................................................12

Mounting of the handle..................................................................................................12

Mulching (only model MP46TR / MP46TR/W)...............................................................13

Cable adjustment (only model MP46TR / MP46TR/W) .................................................13

Height adjustment..........................................................................................................13

Grass collector...............................................................................................................14

Start and stop of engine ................................................................................................14

Spark plug .....................................................................................................................15

Air filter ..........................................................................................................................16

Storing and maintenance...............................................................................................16

Warranty........................................................................................................................17

Technical specifications

Model

MP46

MP46TR Combi

Engine

TG475

Drive

Push

Self-propelled

Cutting width

46 cm

Height adjustment

Central - 5 positions 25-70 mm

Deck

Steel

Cutting system

Collection

Collection and mulching

Wheel size

7” / 7”

Model

MP46TR/W

Engine

TG475

Drive

Self-propelled

Cutting width

46 cm

Height adjustment

Central - 5 positions 25-70 mm

Deck

Steel

Cutting system

Collection

Wheel size

7” / 10”

Spare parts

Part list and explosive drawings for the specific product, can be found

on our website www.texas.dk

If you help find part numbers yourself, it will ease the service.

For purchase of spare parts, please contact your dealer.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cortacésped de Texas

Texas

Texas ZT Series Manual de usuario

Texas

Texas 4805 TR/M Manual de usuario

Texas

Texas XC140-98H Manual de usuario

Texas

Texas White Star 46 TR Manual de usuario

Texas

Texas EKO 370 LI Manual de usuario

Texas

Texas XC140-98 Manual de usuario

Texas

Texas ZTB 50 TR/W Manual de usuario

Texas

Texas 4670 TR/W Manual de usuario

Texas

Texas RL 510 TR/W Manual de usuario

Texas

Texas Pro Lawn 200 Manual de usuario

Texas

Texas Rider 6110ES Manual de usuario

Texas

Texas Smart G-Force SB900 Manual de usuario

Texas

Texas XM 461 TR/W Manual de usuario

Texas

Texas Razor Series Manual de usuario

Texas

Texas WLA 53 TR/W Manual de usuario

Texas

Texas LME 1100 Manual de usuario

Texas

Texas EC 8700 Manual de usuario

Texas

Texas CG230B Manual de usuario

Texas

Texas Razor 5110 TR/W Manual de usuario

Texas

Texas Razor 5120 TR/W Manual de usuario

Texas

Texas XTA 48 TR/W Manual de usuario

Texas

Texas XT 50 TR/WE Manual de usuario

Texas

Texas GARDEN32 EL Manual de usuario

Texas

Texas RMX 500 Manual de usuario

Manuales populares de Cortacésped de otras marcas

RHINO

RHINO 1958 Manual de usuario

Wolf Garten

Wolf Garten Compact plus 40 B Manual de usuario

Cub Cadet

Cub Cadet LTX 1045 Manual de usuario

Craftsman

Craftsman 917.378461 Manual de usuario

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manual de usuario

Challenge

Challenge CH18V2 Instrucciones de operación

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manual de usuario

DEWEZE

DEWEZE ATM-725 Manual de operación

Weed Eater

Weed Eater 180083 Manual de usuario

Husqvarna

Husqvarna Poulan Pro PP185A42 Manual de usuario

Better Outdoor Products

Better Outdoor Products Quick Series Manual de usuario

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manual de funcionamiento

MTD

MTD 795, 792, 791, 790 Manual de usuario

Toro

Toro Groundsmaster 3505-D Manual de usuario

Dennis

Dennis FT 610 Manual de usuario

AIRFORCE

AIRFORCE F-15 Gen 3 Manual de usuario

MTD

MTD 126-220-000 Manual de usuario

Toro

Toro 74806 Manual de usuario
