TESY CN03 050 EIS Wi-Fi Manual de usuario
BG КОНВЕКТОРИ С ВГРАДЕН Wi-Fi
МОДУЛ ЗА КОМУНИКАЦИЯ 2-12
Инструкция за използване на вграден
безжичен комуникационен модул (Wi-Fi)
EN CONVECTORS WITH A BUILTIN Wi-Fi
COMMUNICATION MODULE 13-23
Instructions for using the built-in wireless
communication module (Wi-Fi)
CN03 050 EIS Wi-Fi
CN03 100 EIS Wi-Fi
CN03 150 EIS Wi-Fi
CN03 200 EIS Wi-Fi
CN03 250 EIS Wi-Fi
CN03 300 EIS Wi-Fi
www.tesy.com
is a registered trade mark of Tesy ltd.
2Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi)
BG Благодарим за доверието, което Вие като потребители сте ни гласували с покупката на произведения от нас
електрически конвектор с вграден безжичен комуникационен модул. Единственото условие за да използвате
вградения безжичен комуникационен модул в конвекторите ТЕСИ е да притежавате устройство с възможност
за връзка с Wi-Fi мрежи, което да разполага с надежден Web браузър и връзка с интернет.
СПЕЦИФИКАЦИЯ НА ВГРАДЕНИЯ БЕЗЖИЧЕН КОМУНИКАЦИОНЕН МОДУЛ:
Продукт Wi-Fi модул
Номинална RF изходна мощност 11b: +17 ±1dBm ; 11g: +14 ±1dBm ; 11n: +12 ±1dBm
Операционен честотен диапазон 2. 412 - 2. 4835 GHz
Брой канали 13
Разделение между каналите 22 MHz
Тип на модулацията OFDM
Тип на антената PCB Helical Antenna type
Протокол IEEE802. 11b/g/n (1T/1R mode) до 150 Mbps
ПОСЛЕДОВАТЕЛНОСТ ОТ СТЪПКИ ЗА СВЪРЗВАНЕ НА ВГРАДЕНИЯ
Wi-Fi МОДУЛ В КОНВЕКТОР ТЕСИ КЪМ ИНТЕРНЕТ
Регистрация в www.mytesy. com:
1. Отваряне на адрес http://www.mytesy. com в адрес бар-а на браузър.
2. Избираме “Register a New Account".
3. Попълва се формата за регистрация с валиден e-mail адрес.
*показания е-майл е илюстративен и има за цел да изобрази
положителния отговор, ако регистрацията е успешна
Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi) 3Български
BG
4. На посочения от Вас e-mail се получава потвърждение за регистрация и линк за активиране на
АКАУНТА. Последвайте линка за да потвърдите новосъздадения АКАУНТ.
• В процеса на потвърждаване, се уверете, че сте маркирали целия линк преди да потвърдите
• ако не е маркиран целия линк няма да получите потвърждение и не може да преминете към следващите
точки
Забележка : Ако не получавате e-mail във входящите съобщения, моля проверете папка “Spam" или "Junk"
НАСТРОЙКА НА ВГРАДЕНОТО Wi-Fi КОМУНИКАЦИОННО УСТРОЙСТВОТО:
1. Активирайте чрез своя smart телефон (таблет, лаптоп) функцията за откриване на безжични мрежи (Wi-Fi)
2. Необходимо е да откриете ефирната Wi-Fi мрежа излъчвана от конвектора: TCHхххххххх ( името на
мрежата е обозначено на етикет в близост до типовата табела на уреда) и да се извърши свързване към
нея.
3. След успешно свързване към мрежата на устройството – отваряте нов "прозорец" в браузъра и
автоматично се свързвате към управлението на конвектора(при невъзможност или не може да се
осъществи тази автоматична функция) напишете ръчно в полето на браузъра http://10. 0. 0. 1
4. След като влезете в основното Меню на
конвектора, изберете подходящ за Вас език от
падащото Меню, което се намира горе в дясно

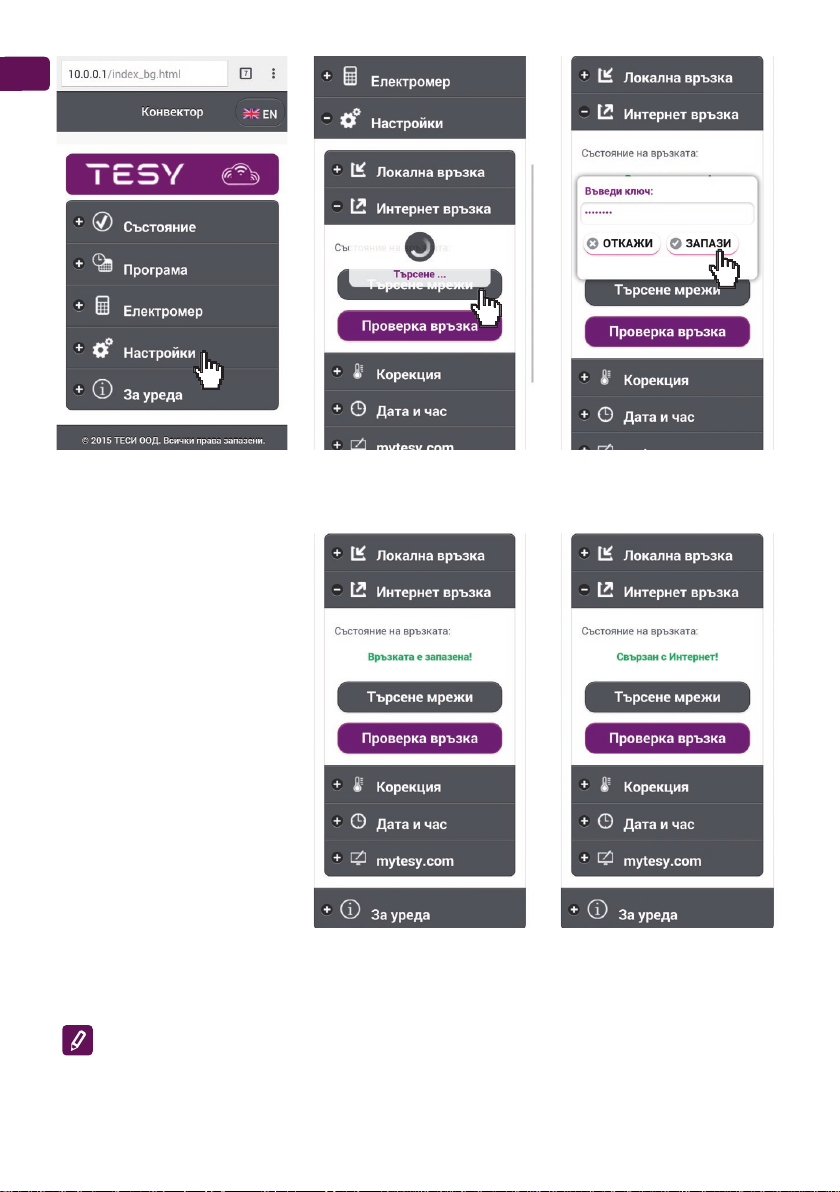

5. За да се свърже конвекторът към домашната безжична Wi-Fi мрежа и от там към интернет изпълнете
следните последователности от действия:
5.1. Отворете меню "Настройки" от основния ви екран
5.2. Под меню "Интернет връзка" натиснете "Търсене мрежи"
5.3. Изберете Вашата локална безжична Wi-Fi мрежа и въведете паролата, с която сте я сте я защитили!
(препоръчително е да се използва WPA или WPA2 криптиране, ако Ви е много стар Wi-Fi модема
използвайте WEP криптиране)
4Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi)
BG
5. 1 5. 2 5. 3
5.4. След успешно свързване (30-
40 сек. ) ще Ви излезе надпис
"Връзката е запазена!". За
да проверите връзката с
интернет натиснете бутон
“Проверка връзка". Ако
всичко е наред на екрана
ще излезе надпис “Свързан с
Интернет!
При успешно свързване продължаваме към останалите настройки.
Забележка: При някои модеми е възможно да има нужда от повече време при присъединяване-изчакайте
няколко минути преди да започнете отново процедурата по т.5
5. 4 5. 4
Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi) 5Български
BG
6. Настройка на сървърно време
• Изберете от меню "Настройки" -> "Дата и час"
• Изберете от падащото меню – София, България ( или друго
местоположение, в зависимост от това, в коя държава се намирате )
• Натиснете бутона "Запази" за потвърждение на настройките
7. Настройка на температурна корекция-поради спецификата на
температурния профил в различните помещения може да има
разлика от показаната на дисплея температура и различните
местоположения в стаята, за това предлагаме тази опция:
• Изберете от меню "Настройки" -> "Корекция"
• Вижте температура, която показва дисплея на уреда
• Измерете температурата на желаното местоположение в стаята.
• Задайте разликата в полето "Градуси (целзий)" ( диапазона, който
може да се задава е от 0 до 4 градуса)
• Натиснете бутона "Запази", за да запаметите настройката
ЗАБЕЛЕЖКА : тази функция се използва с цел по-голям комфорт за
потребителя на електрическия конвектор, в помещението,
където се намира. При по-голяма разлика от 4 градуса или
температурата на желаното местоположение в стаята е по-ниска,
това означава, че стаята, където използвате конвектора не е добре
изолирана или не е добре темперирана.
6Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi)
BG 8. Настройки на АКАУНТ в https://www.mytesy. com
• Изберете от меню "Настройки" -> mytesy. com
• В поле "Регистриран email" въвеждаме е-mail адреса посочен
и потвърден при регистрацията Ви в https://www.mytesy. com.
Другите две полета не са задължителни. С тях се дава възможност
на потребителя да си сложи разбираемо описание за отоплителния
уред ТЕСИ.
Пример: детска спалня, спалня 1, спалня 2, хол, кухня или друго
име.
• След въвеждане на необходимите параметри запазете настройките,
чрез бутона "Запази"
9. "ТЕСИ" препоръчва: след първото влизане в Wi-Fi мрежата на
конвектора за вашата сигурност е необходимо да сложите парола
• Изберете от меню "Настройки" -> "Локална връзка"
• Плъзнете бутона "Изкл." , докато се появи "Вкл."
• В полето "Ключ" въведете парола от 8 до 40 символа без интервали
• натиснете бутона "Запис" за потвърждение на паролата
Забележка : След потвърждението на паролата, ако искате да
продължите отново с настройките в конвектора трябва
отново да изберете Wi-Fi мрежата на конвектора
10. Управление на конвектор през Интернет.
Налично е приложение за smart телефон и таблет Tesy Cloud за операционни системи Android и iOS .
Приложенията може да намерите в магазините Google Play и App Store (търсене
по ключова дума "tesyCloud").
Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi) 7Български
BG
Въвеждаме в браузъра www.mytesy.com (необходимо е да сме присъединили устройството, чрез което ще
управляваме електрическия конвектор към локалната мрежа или друг източник на интернет), въвеждаме
е-маил-а, с който създадохме Акаунта и зададената от нас парола. При коректно изпълнени точки от 1 до 8,
отоплителния уред би трябвало да се вижда и да може да се настройват функциите.
Избираме отоплителното устройство:
• Влизаме в меню "Състояние"
• При избор на режим "Ръчен", може да задавате желаната от Вас температура в отопляваното помещение,
като движите плъзгача наляво и надясно.
Когато уредът отоплява – на екрана
излиза надпис "ЗАГРЯВА" и моментната
температура е в розов цвят
Когато уредът не отоплява – на екрана
излиза надпис "ГОТОВ" и моментната
температура е в син цвят
Забележка : Бутонът "Режим" трябва да е в положение "Вкл." , за да може да променяме
температурата
• В режим "По програма", уредът работи, когато са направени настройки в меню "Програма" (седмичен
програматор (вижте т. 12)). От този режим се излиза, когато се включи или изключи уреда от бутона
"Вкл/Изкл", промени се настройката на зададена температура т.е. преминали сме на ръчно управление
• В режим "Сън ", автоматично и постепенно, в рамките на 2 часа настроената температура ще се понижи с
3 градуса
8Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi)
BG
• В режим "Отложен Старт/Стоп" – в зависимост от това дали уредът е в режим Нагряване или режим
Изключено състояние, чрез плъзгача може да се зададе след колко време уредът да се включи или изключи в
рамките на 24 часа.
Когато уредът отоплява "Режим Вкл." – се
въвежда време, чрез плъзгача, след което
уредът автоматично да се изключи
Когато уредът не отоплява "Режим Изкл." –
се въвежда време, чрез плъзгача, след което
уредът автоматично да се включи
Конвекторът има възможност да се управлява и в ръчен режим. В този случай, зададените ръчни настройки
се виждат при зареждане в www.mytesy.coм. Двете възможности за управление са с равностойни права за
приоритет – като водещо е ръчното управление.
Конвекторът може да се използва и самостоятелно – без управление през Интернет, и без използване
на функциите на вградения комуникационен модул
11. За проверка на връзката между вградения комуникационен
модул и домашната мрежа избираме меню "За уреда", където ще
се изобрази MAC адреса и ID на модула.
Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi) 9Български
BG
12. Седмичен програматор
12.1.Изберете от меню "Програма" -> "Редактиране"
12.2.Ще се визуализират на дисплея всички дни от седмицата – натиснете някой от дните, за да излезе под
меню, където часовете на съответния ден са разделени на две "Преди 12 ч." и “След 12 ч."
12.3.Щракнете на зоната ("Преди 12 ч." – часовете преди обяд или“След 12 ч." – часовете след обяд ),
която искате да настроите и ще се визуализират в под меню часовете, в които ще може да задавате
желаната от Вас температура в отопляваното помещение, чрез плъзгача
12. 1 12. 2 12. 3
12.4.Когато настроите желаните дни по часове, за да запаметите настройките, натиснете бутона "Запази"
за потвърждение. За да се включи и изпълнява тази програма е необходимо да се избере режим
"По програма" в меню "Състояние"
10 Инструкция за използване на вграден безжичен комуникационен модул (Wi-Fi)
BG 13. Изчисление на консумираната мощност
13.1.Изберете меню “Електромер", задайте в полето стойността на обявената мощност, която е посочена на
типовата табелка на Вашият уред ( стойността трябва да е във Watt – ове )
13.2.За да изчислите консумираната мощност от момента на първото включване на уреда натиснете
бутона "Пресметни"
13.3.Ако искате може да използвате бутона "Нулирай!", тогава уредът ще започне да калкулира на ново
консумираната мощност, от момента, в който сте нулирали старата стойност
13. 1 13. 2 13. 3
ПОДДРЪЖКА НА ДОПЪЛНИТЕЛНИ ФУНКЦИИ:
• Функция: ГРУПИРАНЕ :
Вградения Wi-Fi модул позволява използването на софтуерна функцията обединяване на няколко конвектора в
група. Реализацията на тази функция се осъществява, чрез поставяне на отметка в полето за управление.
Управлението на групата става чрез избор на един конвектор (независимо кой) от групата и чрез него
се задава на всички останали работния режим. Тази функция работи в режим "Състояние", като ръчно
може да задаваме настройки в режими "Ръчен", "Сън", "Отложен Старт/Стоп", а когато натиснем режим
"По програма" всеки конвектор работи по предварително зададените настройки в седмичният им
програматор. Изключване на конвектор от групата – става чрез премахване на отметката
