Tekmar TekmarNet 4 538 Manual de usuario

A Watts Water Technologies Company

1. Location

2.Remove Mounting Base

3. Install Mounting Base

Thermostat

Base

Adaptor

Plate 007

Switch

Box

Thermostat

Base

Wall

Exterior

Wall

Interior

Wall

5 feet

1.5 m

tekmarNet®4 Thermostat 538

Quick Setup Guide

538

02/14

Zoning

Replaces: 12/13

Behind

Door

A Watts Water Technologies Company

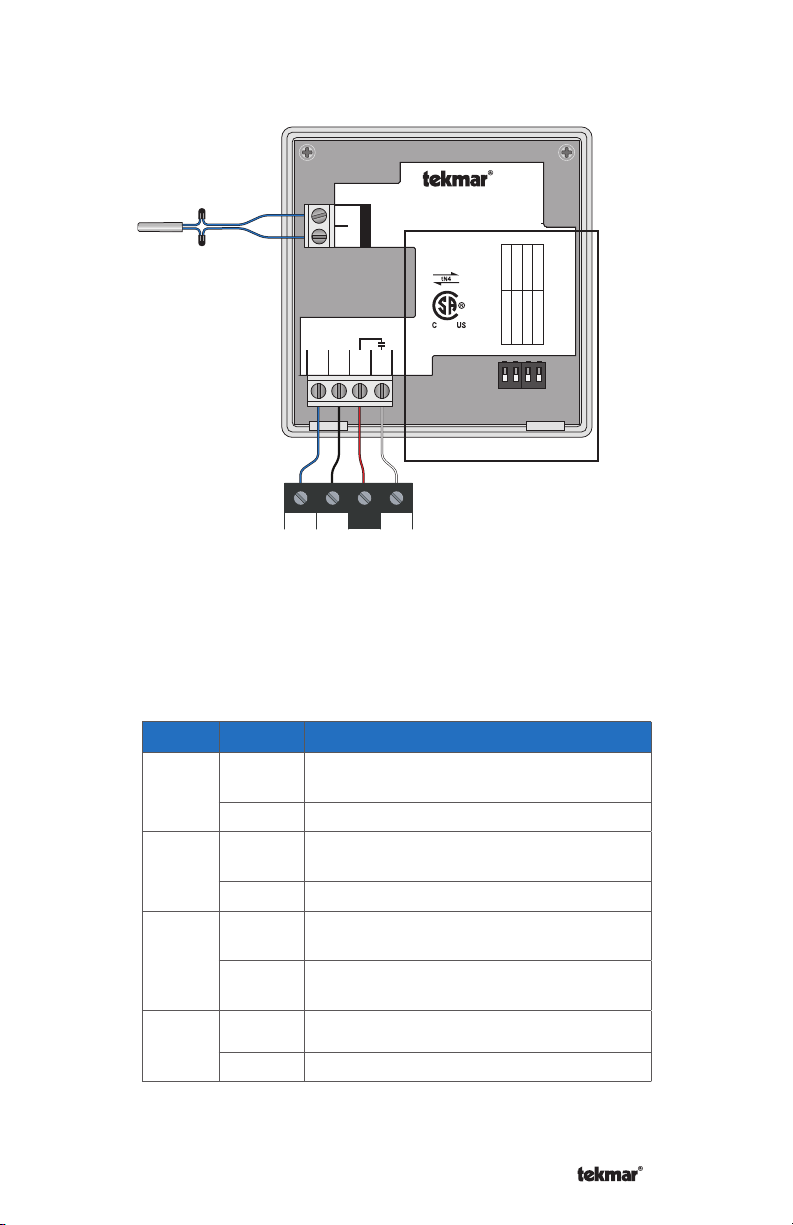

4. Wiring

5. Switch Settings

Switch

Position

Action

1ON SETBACK Allow thermostat to respond to

available schedule. Requires Timer 033.

OFF OFF No setback schedule response.

2ON SCENE Allow thermostat to respond to

scenes. Requires User Switch 479.

OFF OFF No scene response.

ON LOCK Locked to ‘User’ access level. Set to

Lock when installation completed.

OFF UNLOCK Unlock to access all settings. Set

to Unlock during installation.

4ON Not used

OFF Not used

12 34

tN4 Wiring Center

tN4 Zone Manager

Slab Sensor 072, 073, 079

Outdoor Sensor 070

Indoor Sensor 076, 077, 084

tN4 C W

1234

tNt 538

538

One Stage Heat

Mmm YYYY

Lot # 12345

Meets Class B:

Canadian ICES

FCC Part 15

Power: 24 V ±10% 50/60 Hz 1.8 VA

56 VA fully loaded

Relay: 24 V (ac) 2 A

1001-03

tN4

Sensor

Switch Settings:

For instructions see brochure

Use at least 75°C conductors

Setback

Scene

Lock

Not used

Unlock

Oﬀ

No Power

Switch Setting Location

A Watts Water Technologies Company

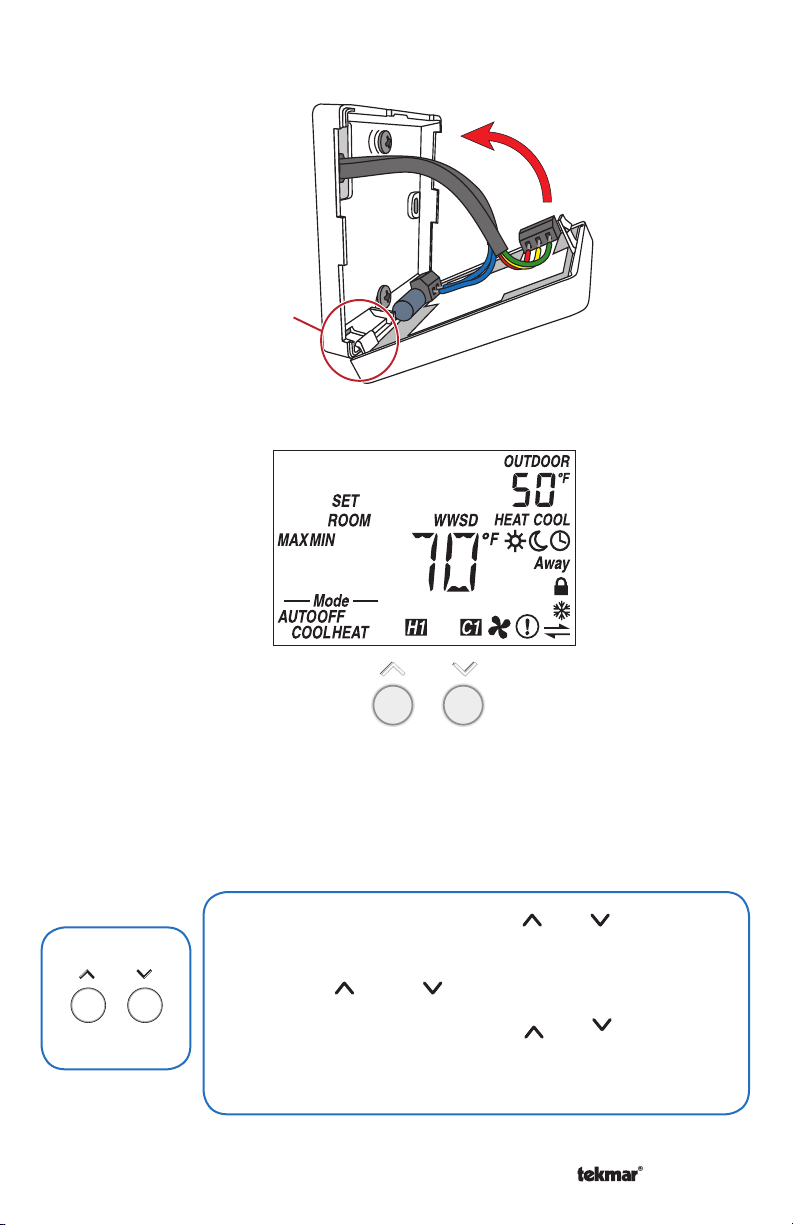

6. Close Thermostat

pivot

tab

8. Critical Settings

The following settings are essential to the successful operation of the system.

Important

Note: Set switch setting #3 and tekmarNet®system control to Unlock to change

Access level to Installer. Return to Lock setting once installation has been completed.

• Press and hold down both the and buttons for 2

seconds to change from one step to the next.

• Release both buttons once the step has been reached.

• Press the or the button to change the setting, if

available.

• Press and hold down both the and buttons for 2

seconds to go to the next step, OR

• After 10 seconds of no button activity, the display goes

back to normal operation.

Press

Together

7. User Interface

All specifications are subject

to change without notice

4 538_Q - 02/14.

A Watts Water Technologies Company. Head Ofﬁce: 5100 Silver Star Road, Vernon, B.C.

Canada V1B 3K4, 250-545-7749, Fax. 250-545-0650

Web Site

: www.tekmarControls.com

For a full list of settings and operational details, please refer to the thermostat

Installation and Operation Manual (538_D) included with compatible

tekmarNet®controls or download the brochure from www.tekmarcontrols.com

8. Critical Settings (Continued)

Display Range Access Description

°F or °C

Default =

°F

Installer

User

TEMPERATURE UNITS

Press the or the button to

change from °F to °C and vice

versa.

Set To:

ADJUST

SUPPLY

OFF or On

Default =

Installer

HEAT SUPPLY PUMP

During heating, select whether or

not the system supply pump should

turn on or be off to allow a zone

group pump per manifold.

Available when:

• A reset control is present on

the tekmarNet®system.

Set To:

ADJUST

SUPPLY

OFF or On

Default =

OFF

Installer

HEAT SUPPLY PUMP DELAY

During heating, select whether or

not the system supply pump should

be delayed by 3 minutes before

coming on (for thermal motor or

wax actuator).

Available when:

• A reset control is present on

the tekmarNet®system.

Set To:

On or Off

Default =

Installer

ROOM SENSOR

Select whether the built-in air

temperature sensor is on or off.

Available when:

A floor sensor or room sensor is

installed on the auxiliary sensor

input.

Set To:

Off,

Room,

Outdoor,

Floor,

Floor dSP

Installer

AUXILIARY SENSOR

Select the type of auxiliary sensor.

Floor dSP = Show floor sensor

reading in upper number field.

Available when:

Auxiliary sensor automatically

detected.

Set To:

Une Entreprise de Watts Water Technologies

1. Emplacement

2.Retirez la base de montage

3. Installez la base de montage

Mur extérieur

Mur intérieur

5 pi.

1,5 m

Commutateur

boîte

Mur

Plaque

adaptrice 007

Base de

thermostat

Base de

thermostat

tekmarNet®4 Thermostat 538

Guide d'installation rapide

538

02/14

Zonage

Remplace: 12/13

Derrière

porte

Une Entreprise de Watts Water Technologies

4. Filage

5. Réglages des commutateurs

Commutateur

Position

Action

ON SETBACK permettre au thermostat

de répondre au calendrier disponible.

Nécessite Minuterie 033.

OFF OFF aucune réponse de calendrier de

marge de recul.

2ON SCÈNE permettre au thermostat de

répondre à des scènes. Nécessite un

changement d'utilisateur 479.

OFF OFF pas de réponse de la scène.

ON VERROUILLAGE verrouillé au niveau

d'accès ‘Utilisateur’. Réglé sur Verrouillage

lorsque l'installation est terminée.

OFF DÉVERROUILLAGE déverrouiller pour

accéder à tous les réglages. Réglez pour

Déverrouiller lors de l'installation.

4ON Non utilisé

OFF Non utilisé

12 34

tN4 Wiring Center

tN4 Zone Manager

Slab Sensor 072, 073, 079

Outdoor Sensor 070

Indoor Sensor 076, 077, 084

tN4 C W

1234

tNt 538

538

One Stage Heat

Mmm YYYY

Lot # 12345

Meets Class B:

Canadian ICES

FCC Part 15

Power: 24 V ±10% 50/60 Hz 1.8 VA

56 VA fully loaded

Relay: 24 V (ac) 2 A

1001-03

tN4

Sensor

Switch Settings:

For instructions see brochure

Use at least 75°C conductors

Setback

Scene

Lock

Not used

Unlock

Oﬀ

No Power

Commutateur réglage emplacement

tN4 contrôle

des zones

Pour les instructions, voir brochure

Utiliser les conducteurs d’au moins 75°C

Réglage des commutateurs:

Un seul niveau de chaleur

Relais: 24V (ca) 2A

Alimentation: 24 V ± 10% 50/60 Hz 1,8 VA

56 VA pleine charge

Capteur en plaque 072, 073, 079

Capteur extérieur 070

Capteur intérieur 076, 077, 084

Une Entreprise de Watts Water Technologies

6. Fermer Thermostat

pivot

onglet

8. Paramètres critiques

Les paramètres suivants sont essentiels au bon fonctionnement du système.

Remarque Important

:Régler le paramètre du Commutateur #3 et le système de contrôle

tekmarNet

pour débloquer le niveau d’accès à installateur. Retour pour Verrouiller

réglage, une fois l’installation terminée.

• Appuyez et maintenez les deux boutons et pendant 2

secondes pour passer d’une étape à l’autre.

• Relâchez les deux boutons, une fois que l’étape a été atteinte.

• Appuyez sur le bouton ou pour changer le réglage, si

disponible.

• Appuyez et maintenez les deux boutons et pour 2

secondes pour passer à l’étape suivante, OU

• Après 10 secondes d’inactivité, l’écran revient à un

fonctionnement normal.

Appuyez

Ensemble

7. Interface d’utilisateur

Toutes sp

cifications sont sujettes à changements

sans préavis. Imprim

au Canada.

8 538_Q - 02/14.

Ltd.,

Une Entreprise de Watts Water Technologies. Bureau Principal: 5100 Silver Star Road, Vernon,

B.C. Canada V1B 3K4, 250-545-7749, T

c: 250-545-0650

Site Web

: www.tekmarControls.com

Pour une liste complète des paramètres et les détails opérationnels, s’il vous plaît

se référer à l’installation du thermostat et mode d’emploi (538_D) inclus avec

les compatible tekmarNet®contrôles ou télécharger la brochure depuis

www.tekmarcontrols.com

8. Paramètres critiques (suite)

Afficher Gamme Accès Description

°F ou °C

Par défaut

= °F

Installateur

Utilisateur

UNITÉS DE TEMPÉRATURE

Appuyez sur la touche ou pour

basculer du °F au °C et vice versa.

Réglez à:

ADJUST

SUPPLY

OFF ou On

Par défaut

= On

Installateur

LA POMPE D’ALIMENTATION EN

CHALEUR

Au cours du chauffage, sélectionner si

oui ou non la pompe d'alimentation du

système doit être allumée ou non pour

permettre une pompe du groupe de zone

par collecteur.

Disponible quand:

• Une réinitialiser le contrôle est

présente sur le système tekmarNet®.

Réglez à:

ADJUST

SUPPLY

OFF ou On

Par défaut

= OFF

Installateur

RETARD DE LA POMPE

D’ALIMENTATION EN CHALEUR

Au cours du chauffage, sélectionner si

oui ou non la pompe d'alimentation du

système doit être retardée de 3 minutes

avant de démarrer (pour moteur thermique

ou actuateur a cire).

Disponible quand:

• Une réinitialiser le contrôle est

présente sur le système tekmarNet®.

Réglez à:

On ou Off

Par défaut

= On

Installateur

CAPTEUR DE CHAMBRE

Sélectionnez si le capteur de température

de l'air intégré est allumé ou éteint.

Disponible quand:

Un capteur de la sonde de sol ou

d'ambiance est installé sur l'entrée du

capteur auxiliaire.

Réglez à:

Off, la

chambre,

l'extérieur,

Sol, Sol

dSP

Installateur

CAPTEUR AUXILIAIRE

Sélectionnez le type de capteur auxiliaire.

DSP étage = Afficher le capteur sol en

lisant dans le champ du numéro supérieur.

Disponible quand:

Capteur auxiliaire détecté automatiquement.

Réglez à:

Una Compañía de Watts Water Technologies

1. Ubicación

2.Quite la base de montaje

3.Instalación de la base de montaje

Pared

exterior

Pared

interior

5 pies

1,5 m

Caja de

interruptor

Pared

Base del

termostato

Placa

adaptadora 007 Base del

termostato

tekmarNet®4 Thermostat 538

Guía de instalación rápida

538

02/14

División en

zonas Remplazado

por: 12/13

Detrás

de la puerta

Una Compañía de Watts Water Technologies

4. Cableado

5. Ajustes del interruptor

Interruptor Posición Acción

REPROGRAMACIÓN permite que el termostato

funcione en un programa disponible. Se requiere

el TIMER 033.

OFF APAGADO no permite el uso de la

reprogramaciones.

2ON

ESCENAS permite que el termostato se ajuste

a la escena. Se requiere el interruptor para

usuarios 479 (User Switch 479).

OFF APAGADO no cambia según la escena.

BLOQUEADO se encuentra bloqueado para el

nivel de acceso “Usuario”. Bloquee el acceso

luego de que la instalación esté completa.

OFF

DESBLOQUEAR desbloquee para acceder a

todos los ajustes. Desbloquee el acceso durante

la instalación.

4ON No se utiliza.

OFF No se utiliza.

12 34

tN4 Wiring Center

tN4 Zone Manager

Slab Sensor 072, 073, 079

Outdoor Sensor 070

Indoor Sensor 076, 077, 084

tN4 C W

1234

tNt 538

538

One Stage Heat

Mmm YYYY

Lot # 12345

Meets Class B:

Canadian ICES

FCC Part 15

Power: 24 V ±10% 50/60 Hz 1.8 VA

56 VA fully loaded

Relay: 24 V (ac) 2 A

1001-03

tN4

Sensor

Switch Settings:

For instructions see brochure

Use at least 75°C conductors

Setback

Scene

Lock

Not used

Unlock

Oﬀ

No Power

Ubicación del interruptor

Sensor de piso 072, 073, 079

Sensor de exterior 070

Sensor de Interior 076, 077, 084

tN4 control de zones

Calefacción de una etapa

Relés: 24V (ca) 2A

Carga eléctrica: 24 V ± 10% 50/60 Hz 1,8 VA

56 VA en carga llena

Para las instrucciones vea el folleto instructivo.

Utilice conductores que soporten como

mínimo 75°C

Ajustes del interruptor :

Otros manuales para tekmarNet 4 538

Tabla de contenidos

Idiomas:

Otros manuales de Termostato de Tekmar

Tekmar

Tekmar 537 Manual de usuario

Tekmar

Tekmar tekmarNet 4 Manual de usuario

Tekmar

Tekmar 542 Manual de usuario

Tekmar

Tekmar tekmarNet 4 537 Manual de usuario

Tekmar

Tekmar 541 Manual de usuario

Tekmar

Tekmar D 508 Manual de usuario

Tekmar

Tekmar 528 Manual de usuario

Tekmar

Tekmar 530 Manual de usuario

Tekmar

Tekmar D 054 Manual de usuario

Tekmar

Tekmar tekmarNet 557 Manual de usuario

Tekmar

Tekmar tekmarNet 4 538 Manual de usuario

Tekmar

Tekmar 541 Manual de usuario

Tekmar

Tekmar tekmarNet 2 530 Manual de usuario

Tekmar

Tekmar D540 Manual de usuario

Tekmar

Tekmar tekmarNet 2 House Control 402 Manual de usuario

Tekmar

Tekmar 519 Manual de usuario

Tekmar

Tekmar 519 Manual de usuario

Tekmar

Tekmar tekmarNet 2 Thermostat 529 Manual de usuario

Tekmar

Tekmar tekmarNet 552 Manual de usuario

Tekmar

Tekmar 509 Manual de usuario

Tekmar

Tekmar tekmarNet2 Thermostat 530 Manual de usuario

Tekmar

Tekmar 308 Manual de usuario

Tekmar

Tekmar 541 Manual de usuario

Tekmar

Tekmar 540 Manual de usuario

Manuales populares de Termostato de otras marcas

EWELLY

EWELLY EW-181 Manual de usuario

Prolon

Prolon T1100 Instrucciones de instalación

Computherm

Computherm Q20 Manual de usuario

Heatmiser

Heatmiser neoStat Manual de usuario

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Manual de usuario

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Manual de usuario

Saswell

Saswell SAS920XWHB-7-S-RF Guía

Aircalo

Aircalo TFP1-ET85P2 Manual de usuario

Honeywell

Honeywell CM721 Manual de usuario

Carrier

Carrier DEBONAIR 33CS Manual de usuario

Lennox

Lennox iHarmony Zone Thermostat Instrucciones de montaje

Gemtech

Gemtech GT7000 Manual de instrucciones

Rollei

Rollei Smartes 45000 Manual de usuario

Sinope

Sinope TH1300RF Manual de usuario

Honeywell

Honeywell RLV4305 Manual de usuario

Honeywell

Honeywell Prestige 2.0 THX9421 Manual de usuario

NuTone

NuTone NTBZ48 Instrucciones de funcionamiento originales

Stelpro

Stelpro MAESTRO ASMT402AD Manual de usuario
