Tekmar 521 Manual de usuario

A Watts Water Technologies Company

1. Location

2.Remove Mounting Base

3.Installation to Wall

Programmable Thermostat 521

Quick Setup Guide

521

02/14

Zoning

Replaces: 01/14

Exterior

Wall

Interior

Wall

5 feet

1.5 m

Wall

Thermostat

Front

Thermostat

Base

Behind

Door

A Watts Water Technologies Company

4.Installation to Gang Box

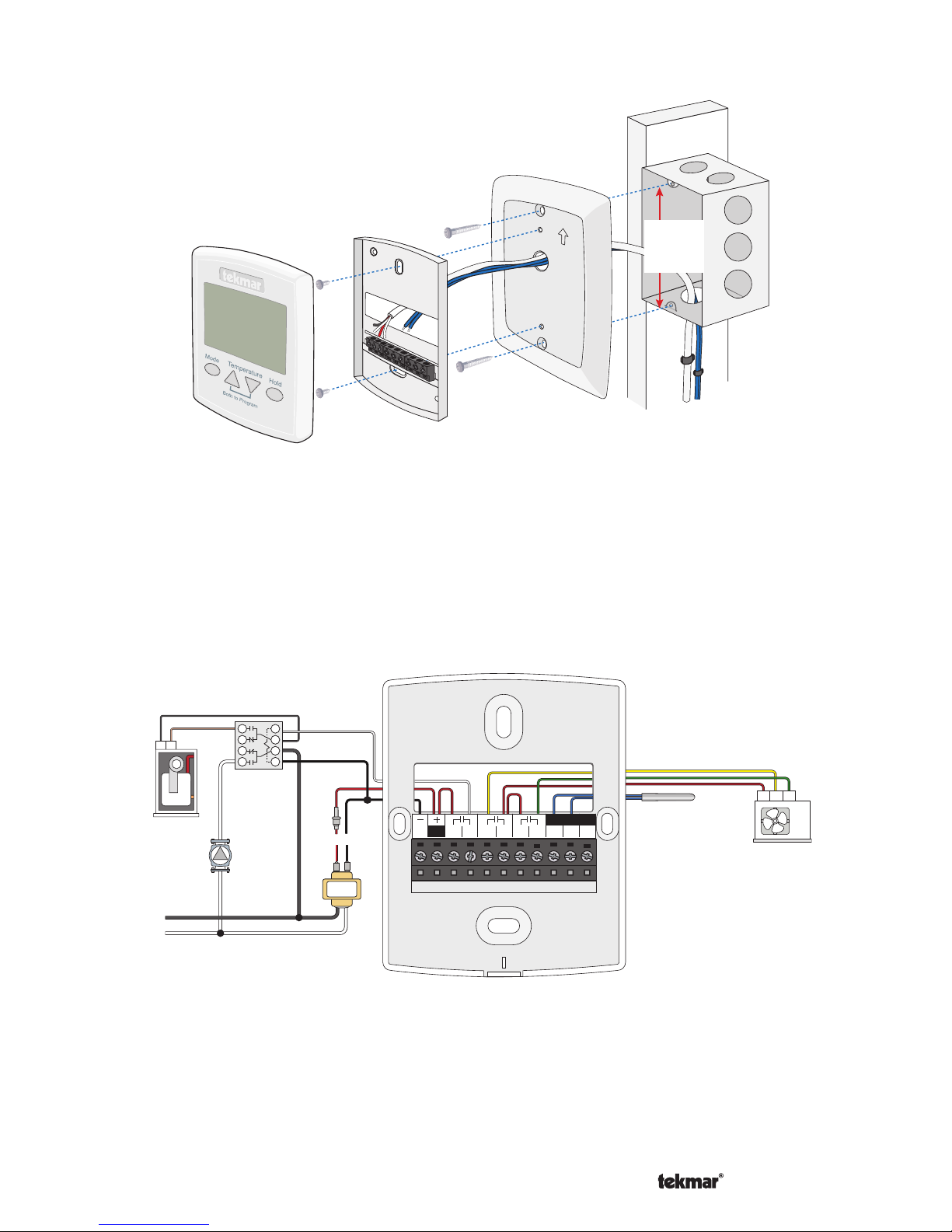

5.Wiring

3 1/4"

(83 mm)

Stud

Gang

Box

Thermostat

Front

Thermostat

Base

Adapter Plate 012

R Y G

Y/W2

Rc GGRh W1 S1 S2Com

No Power

Boiler

Air

Conditioner

Pump

Transformer

Relay

003 Slab

Sensor

079

A Watts Water Technologies Company

7. User Interface

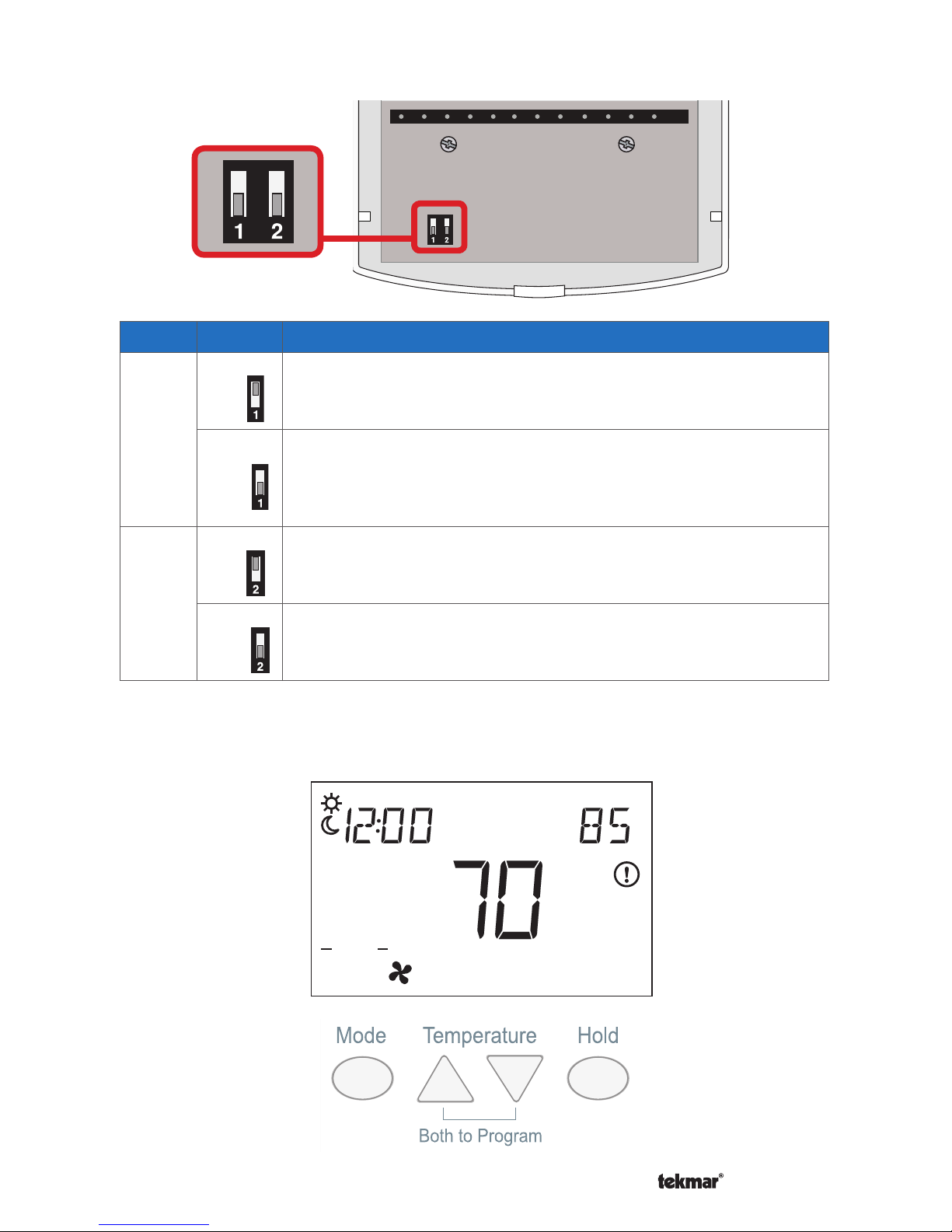

6.Switch Settings

Switch

Position

Action

LOCK ACCESS LEVEL

Thermostat is locked and the access level cannot be changed. Set

to Lock when installation has been completed.

OFF

UNLOCK ACCESS LEVEL

Thermostat is unlocked and the access level may be changed. Go

to the Setup menu to change the access level. Set to Unlock during

the installation process.

H/C/F

Thermostat is configured to operate one stage heating, one stage

cooling and fan.

OFF

1H OR 2H

Thermostat is configured to operate one or two stage heating with

a fan.

Floo

MIN

Heat On Cool On

Room Floor

Heat Cool

Off

MAX

MODE

FrThWeTuMoSu

OFF

All specifications are subject

to change without notice

4 521_Q - 02/14.

A Watts Water Technologies Company. Head Ofﬁce: 5100 Silver Star Road, Vernon, B.C.

Canada V1B 3K4, 250-545-7749, Fax. 250-545-0650

Web Site

: www.tekmarControls.com

For a full list of settings and operational details, please refer to the thermostat

Installation and Operation Manual (521_D) available from www.tekmarControls.com

8.Critical Settings

Press and hold down both the

and

buttons together to enter the Programming

Menus.

While in the Programming Menus, the MODE button changes function to become the

MENU button.

Press the MENU button to change from one menu to the next.

While in the Programming Menus, the HOLD button changes function to become the

PRGM (program) button.

Press the PRGM button to enter the menu.

While inside a menu, the HOLD button changes to become the ITEM button.

Press the ITEM button to change from one setting to the next.

Setting Display

ACCESS

Selects the access level of the thermostat, which determines

which menus and items are available.

SENSOR 1

Select the type of auxiliary sensor 1.

SENSOR 2

Select the type of auxiliary sensor 2.

ROOM SENSOR

Select if the built-in room temperature sensor is on or off.

Room

W2 RELAY

Select if a second stage heat is available.

W2 DELAY

Select the time delay of that the second stage must wait

before turning on.

W2 DIFFERENTIAL

Select the differential below the Set Heat setpoint at

which the second stage heat can turn on.

FAN MODE

Select how the fan should operate together with the W1,

W2 or Y relays.

Une Entreprise de Watts Water Technologies

1. Emplacement

2. Retirez la base de montage

3.Installation au mur

Derrière

porte

Mur extérieur

Mur intérieur

5 pi.

1,5 m

Mur

Base de

thermostat

Façade du

thermostat

Programmable Thermostat 521

Guide d'installation rapide

521

02/14

Zonage

Remplace: 01/14

Une Entreprise de Watts Water Technologies

4. Réglages des commutateurs

5. Filage

R Y G

Y/W2

Rc GGRh W1 S1 S2Com

No Power

Chaudière

Climatiseur

Pompe

Transformateur

Relais

003

capteur

de sol

079

Boîte

électrique

Goujon

Plaque

adaptrice 012

3 1/4"

(83 mm)

Base de

thermostat

Façade du

thermostat

Une Entreprise de Watts Water Technologies

7. Interface d’utilisateur

Réglages des commutateurs

Commutateur

Position

Action

VERROUILLAGE

Le thermostat est verrouillé et le niveau d'accès ne peut

pas être modifié. Réglez sur la position verrouillage lorsque

l'installation est terminée.

OFF

DÉVERROUILLAGE

Le thermostat est déverrouillé et le niveau d'accès peut être

modifié. Allez dans le menu Configuration pour modifier le

niveau d'accès. Réglez sur la position déverrouillé lors de

l'installation.

CHAUFFAGE/CLIMATISATION/VENTILATEUR

Le thermostat est configuré pour fonctionner sur un niveau

de chauffage, un niveau de climatisation et ventilateur.

OFF

1 CHAUFFAGE OU 2 CHAUFFAGE

Le thermostat est configuré pour fonctionner sur un ou deux

niveaux de chauffage avec ventilateur.

Floo

MIN

Heat On Cool On

Room Floor

Heat Cool

Off

MAX

MODE

FrThWeTuMoSu

OFF

Toutes sp

cifications sont sujettes à changements

sans préavis. Imprim

au Canada.

8 521_Q - 02/14.

Ltd.,

Une Entreprise de Watts Water Technologies. Bureau Principal: 5100 Silver Star Road, Vernon,

B.C. Canada V1B 3K4, 250-545-7749, T

c: 250-545-0650

Site Web

: www.tekmarControls.com

Pour une liste complète des paramètres et les détails opérationnels, s’il vous plaît se

référer à l’installation du thermostat et mode d’emploi (521_D) disponible sur

www.tekmarControls.com

8.Paramètres critiques

Appuyez à la fois et maintenez les deux boutons pour accéder au Menus de la programmations.

Au Menu de programmation, le bouton Mode change de fonction à devenir le bouton

MENU.

Appuyez sur le bouton MENU pour changer d'un menu à l'autre.

Au Menu de la programmation, le bouton HOLD change de fonction pour devenir le

bouton PRGM.

Appuyez sur le bouton PRGM pour accéder au menu.

Une fois dans le menu, le bouton HOLD change pour devenir le bouton ITEM.

Appuyez sur la touche ITEM pour passer d'un réglage à l'autre.

Setting Display

D'ACCÈS

Sélectionne le niveau d'accès du thermostat, qui détermine

les menus et options sont disponibles.

CAPTEUR 1

Sélectionnez le type de capteur connecté à l'entrée de capteur

auxiliaire 1.

CAPTEUR 2

Sélectionnez le type de capteur connecté à l'entrée de

capteur auxiliaire 2.

CAPTEUR DE CHAMBRE

Sélectionnez si le capteur intégré de la température ambiante

est allumé ou éteint.

Room

W2 RELAIS

Sélectionnez la source de chaleur hydroniques si il y a une

deuxième étape.

W2 RETARD

Sélectionner le temps de retard de la deuxième étape que

doit attendre avant d'allumer.

W2 DIFFÉRENTIEL

Différentielle pour la deuxième étape de chauffage.

VENTILATEUR

MODE

Sélectionnez la façon dont le ventilateur doit fonctionner

avec les relais W1, W2 ou Y.

Una Compañía de Watts Water Technologies

1. Ubicación

2.Quite la base de montaje

3.Instalación de la base de montaje

Detrás

de la

puerta

Pared

exterior

Pared

interior

5 pies

1,5 m

Programmable Thermostat 521

Guía de instalación rápida

521

02/14

División en

zonas Remplazado

por: 01/14

Base del

termostato

Pared

Frente del

termostato

Una Compañía de Watts Water Technologies

4. Instalación en la caja eléctrica

5. Cableado

R Y G

Y/W2

Rc GGRh W1 S1 S2Com

No Power

Caldera

Aire

acondicionado

Bomba

Transformador

Relé

003 Sensor de

losa 079

3 1/4"

(83 mm)

Frente del

termostato

Base del

termostato

Placa

adaptadora 012 Poste

Caja de

electricidad
