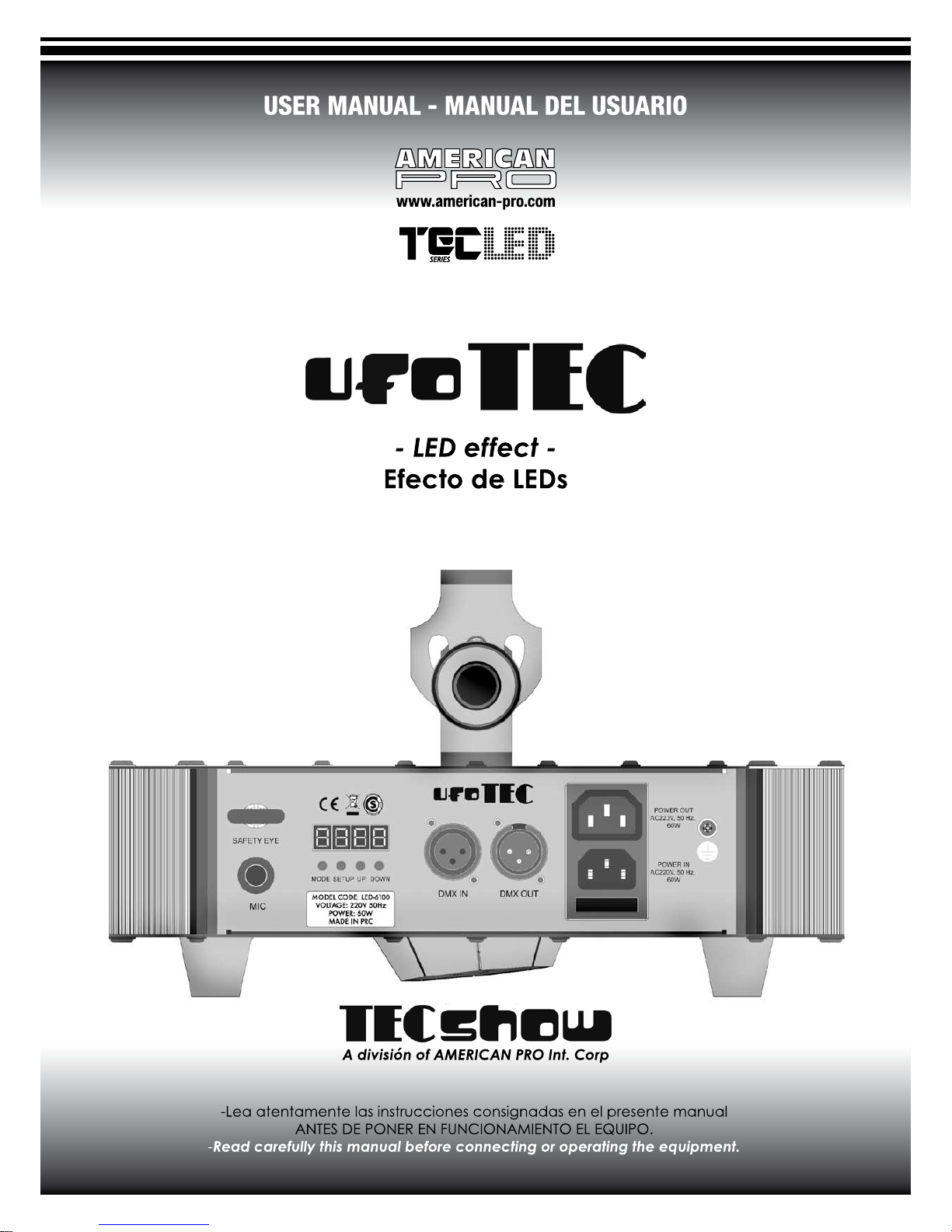

TECshow Ufotec Manual de usuario

PAG. 2

ENGLISH .

ufoTEC - Manual

SPECIFICATION

•Weight: 3.79 kgs

•Power input: 110V-240V,50HZ/60HZ

•Wattage: 60W

•LEDs: 4*tri-9w

•Modes: DMX mode, auto running, M/S mode, sound active

•Channels: Selectable 4 CH

•Display: LED display for easier operation

•Size: 310*310*180mm

•inner box: 37*23*38cm

•master carton: 40*39*48cm

•2 pcs/ctn

AUTO RUNNING

1. Press the “MODE”,enter the auto running mode”AUTO”.

2. Press the “SETUP”,enter the speed menu of the auto running mode “SP××”.

5. Press the “UP”or”DOWN” set up the speed value SP01~SP100 (FL).

6. Press the “SETUP”,enter the flash menu of the auto running “FS××”.

7. Press the “UP”or “DOWN” set up the flash value FS00~99.

DMX MODE

1. Press the “MODE”,enter the DMX mode “d×××”.

2. Press the “UP”or “DOWN”,set up the DMX address value d001—d512.

3. Press the “SETUP”,enter the DMX working mode 4CH.

DMX agreement:

CHANNEL VALUE FUNCTION NOTES

1 (Mode)

000-009 BLACKOUT

010-019 R

020-029 G

030-039 B

040-049 RG

050-059 RB

060-069 GB

070-079 RGB

080-200 AUTOMATIC

201-255 SOUND-ACTIVITY

2 (Strobe) 000-009 NO STROBE WORKS ONLY WHEN CH 1 IS BETWEEN 010-200

010-255 STROBE SLOW TO FAST

3 (Speed) 000-009 NO FUNCTION WORKS ONLY WHEN CH 1 IS BETWEEN 080-200 (AUTO)

010-255 SLOW TO FAST

4 (Motor)

000-009 NO ROTATION

WORKS ONLY WHEN CH 1 IS BETWEEN 010-079

010-119 ROTATE LEFT FAST TO SLOW

120-145 STOP

146-255 ROTATE RIGHT SLOW TO FAST

PAG. 3

ENGLISH .

PAG. 4

ufoTEC - Manual en Español

ESPECIFICACIONES TECNICAS

•Peso: 3.79 kg.

•Potencia de entrada: 110V-240V, 50HZ/60HZ

•Potencia en Watts: 60W

•Indicadores LED: 4 indicadores LED TRI de 9W

•Modos: DMX mode, auto running, M/S mode, sound active

•Canales: Selectable 4 CH

•Pantalla: LED display for easier operation

•Dimensiones: 310 x 310 x 180 mm.

•Caja interior: 370 x 230 x 380 mm.

•Embalaje: 400 x 390 x 480 mm.

•Contenido: 2 piezas

Modo AUTO RUNNING

1) Presione la tecla “MODE” para ingresar al menú del modo Auto Running “AUTO”.

2) Presione la tecla “SETUP” para ingresar al menú de configuración de velocidad “SPXX”.

3) Utilice las opciones “UP” o “DOWN” para seleccionar el valor de velocidad deseado en el rango “SP01~SP100”

(FL).

4) Presione la tecla “SETUP” para ingresar al menú de configuración de la función flash “FSXX”.

5) Utilice las opciones “UP” o “DOWN” para seleccionar el valor de flash deseado en el rango “FS00~99”.

Modo DMX

1) Presione la tecla “MODE” para ingresar al menú del modo DMX “dXXX”.

2) Utilice las teclas “UP” o “DOWN” para configurar el valor de la dirección DMX deseada en el rango “d001--

d512”

3) Presione la tecla “SETUP” para ingresar al modo de operación DMX de 4 canales.

DMX agreement:

CANAL VALOR FUNCION NOTAS

(Modo)

000-009 BLACKOUT

010-019 R

020-029 G

030-039 B

040-049 RG

050-059 RB

060-069 GB

070-079 RGB

080-200 AUTOMATIC

201-255 SOUND-ACTIVITY

2 (Estrobo) 000-009 NO STROBE FUNCIONA SÓLO CUANDO EL VALOR DEL CH 1 SE EN-

CUENTRA ENTRE 010-200

010-255 STROBE SLOW TO FAST

(Velocidad)

000-009 NO FUNCTION FUNCIONA SÓLO CUANDO EL VALOR DEL CH 1 SE EN-

CUENTRA ENTRE 080-200 (AUTO)

010-255 SLOW TO FAST

4 (Motor)

000-009 NO ROTATION

FUNCIONA SÓLO CUANDO EL VALOR DEL CH 1 SE EN-

CUENTRA ENTRE 010-079

010-119 ROTATE LEFT FAST TO SLOW

120-145 STOP

146-255 ROTATE RIGHT SLOW TO FAST

PAG. 5
