Technogamma ALPHA Manual de usuario

Temperature Controller

Universal Programmable

Introduction



















Installation





The device is powered from mains high voltage! Please follow the safety

regulations for operating under high voltage!

Included in the set

Temperature sensor :

o

NTCPt1000

Electrical connection





Connection Terminals

Mains Power   L | N 

Load   NO | N 

Temperature sensor  

Т1 

































Figure 1 Electrical connection

Operation

Figure 2 Control panel







888





















Main







Set Temperature

 



Set Temperature



                       











   



Main



Errors









Ero



ErC



ErU





Setting parameters

        

Main



Parameters

                    





  

                    

   

   



                          

                   

 



Main



Working principle

Thermostat



SetTempT1



Heating

T1 > SetTemp R1 = OFF

T1 < SetTemp R1 = ON





Cooling

T1 > SetTemp R1 = ON

T1 < SetTemp R1 = OFF





Hysteresis





               





        





                            



T1 > SetTemp + HYS

T1 < SetTemp – HYS

       SetTemp

T1 < 

T1 < 

Thermostat function

Fun 

●HEAt 

●COOL 

Figure 3 Work algorithm

Emergency cases

●The output is ALWAYS switched off in case of a damaged temperature

sensor!

Technical parameters

Power 230 V, 50 Hz

Maximum power consumpon 1.5 VA

Relay output (R1) 5 А / 1 W, 250 VAC

Temperature sensor NTC -40 ... 125 °C

Temperature sensor Pt1000 -40 ... 200 °C

Operang ambient temperature 0 ... 40 °C

Protecon IP 40

Dimensions 36 x 90 x 58 mm

Mounng DIN rail

Warranty 24 months

Parameters

Parameter Description Limits

min set max

SetTemp

 24  

Parameters

HYS

HYS  1.0  

Fun

Function



 HEAt HEAt COOL

StEp

Step



  0.5  

T1Type



  NTC 

Limited warranty





o

o

o

o

o

o

Warranty Card









Technogamma LTD













1.0 04/17

Otros manuales de Controladores de Technogamma

Technogamma

Technogamma tPell Manual de usuario

Technogamma

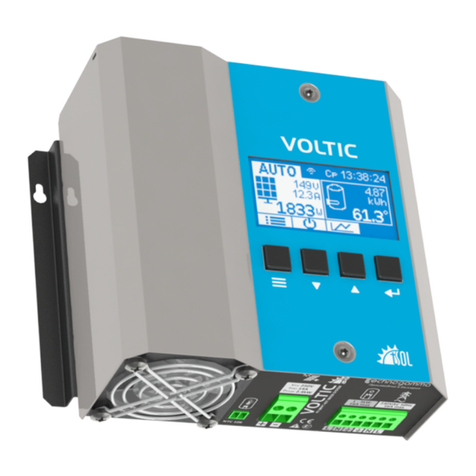

Technogamma tSol VOLTIC Manual de usuario
