Multilayer Chip Band Pass Filters

For Bluetooth & 2.4GHz W-LAN

DEA Series DEA162450BT-1260B2

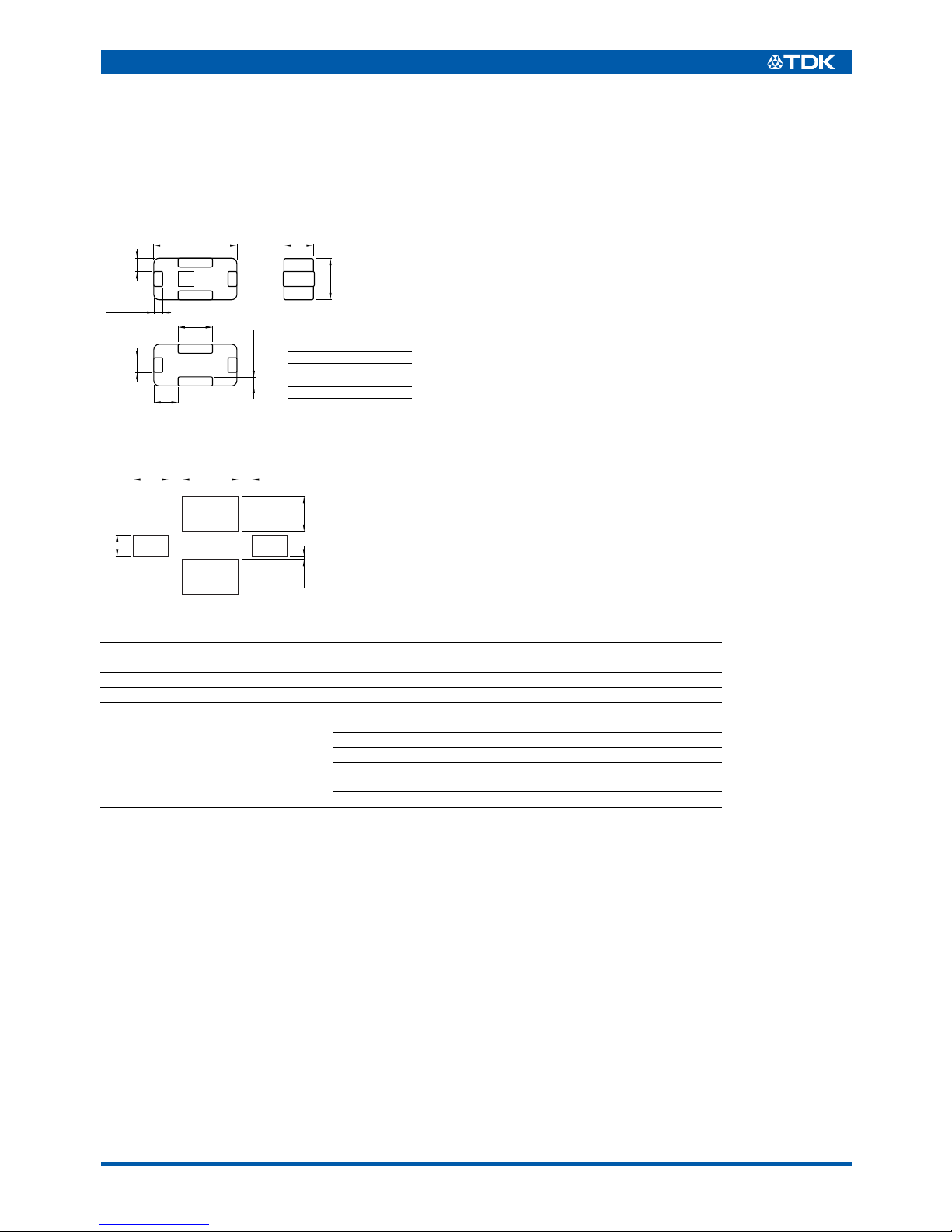

SHAPES AND DIMENSIONS

RECOMMENDED PC BOARD PATTERNS

ELECTRICAL CHARACTERISTICS

・Ta : + 2 5 ° C

Item Typical value

Frequency range(Pass band) 2400 to 2500MHz —

Characteristic impedance(Pass band) 50Ω(Nominal) —

Insertion loss(Pass band) 2.2dB max. 1.7dB

VSWR(Pass band) 2.1 max. 1.4

Attenuation

[960MHz] 25dB min. 34dB

[1600MHz] 15dB min. 27dB

[3200MHz] 22dB min. 41dB

[4800 to 5000MHz] 25dB min. 31dB

Temperature range Operating –40 to +85°C

Storage –40 to +85°C

Conformity to RoHS Directive

Dimensions in mm

0.2±0.15

0.45±0.15

0.7±0.15

0.6±0.11.6±0.1

0.8±0.1

0.3±0.15 0.25±0.15

0.2±0.15

1IN

2 GND

3 OUT

4 GND

Terminal functions

0.8 0.2

0.50.05

0.3

Dimensions in mm

0.5

•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, and

specific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.

(2/2)

001-01 / 20080910 / e721_dea162450bt_1260b2.fm

• All specifications are subject to change without notice.

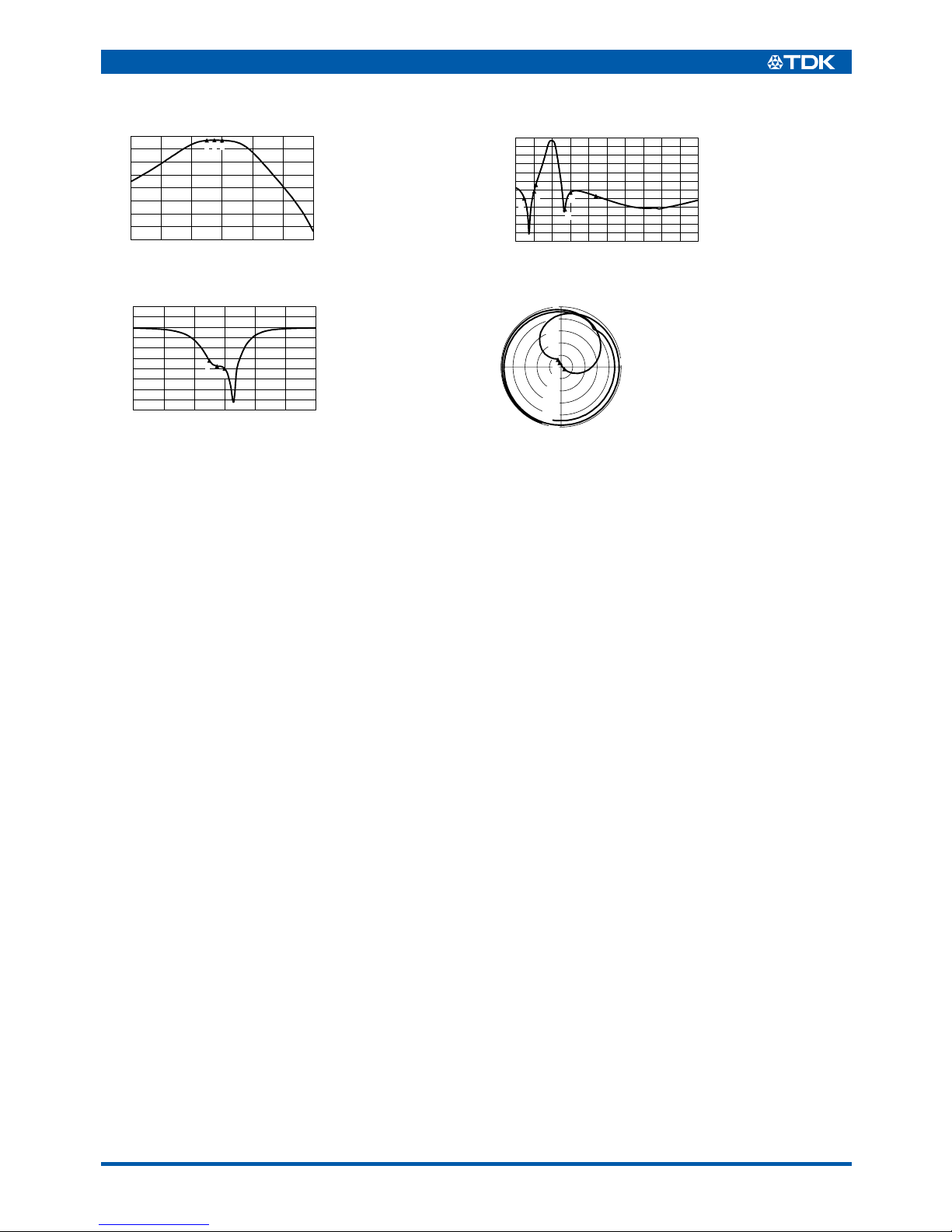

FREQUENCY CHARACTERISTICS

INSERTION LOSS

RETURN LOSS

ATTENUATION

VSWR

1900 31002500 2700 29002100 2300

Frequency(MHz)

Insertion loss(dB)

1: 2400MHz

1.69dB

2: 2450MHz

1.58dB

3: 2500MHz

1.66dB

123

1900 31002500 2700 29002100 2300

Frequency(MHz)

–10

–5

Return loss(dB)

1: 2400MHz

16.1dB

2: 2450MHz

18.8dB

3: 2500MHz

20.1dB

123

1050045003500 65005500 7500 95008500500 25001500

Attenuation(dB)

Frequency(MHz)

1: 960MHz

34.8dB

2: 1500MHz

30.9dB

3: 1600MHz

27.2dB

4: 3200MHz

41.4dB

5: 3500MHz

31.7dB

6: 4900MHz

33.7dB

–0.2

0.2

0.4

0.6

0.8

–0.4

–0.6

–0.8

–1

1: 2400MHz

1.14dB

2: 2450MHz

1.15dB

3: 2500MHz

1.31dB
