TCS ISH3130-0140 Manual de usuario

Bedienungsanleitung

Instruction manual

Türtelefon mit Komfortfunktionen

Door telephone with comfort functions

ISH3130-0140

2 3Deutsch Deutsch

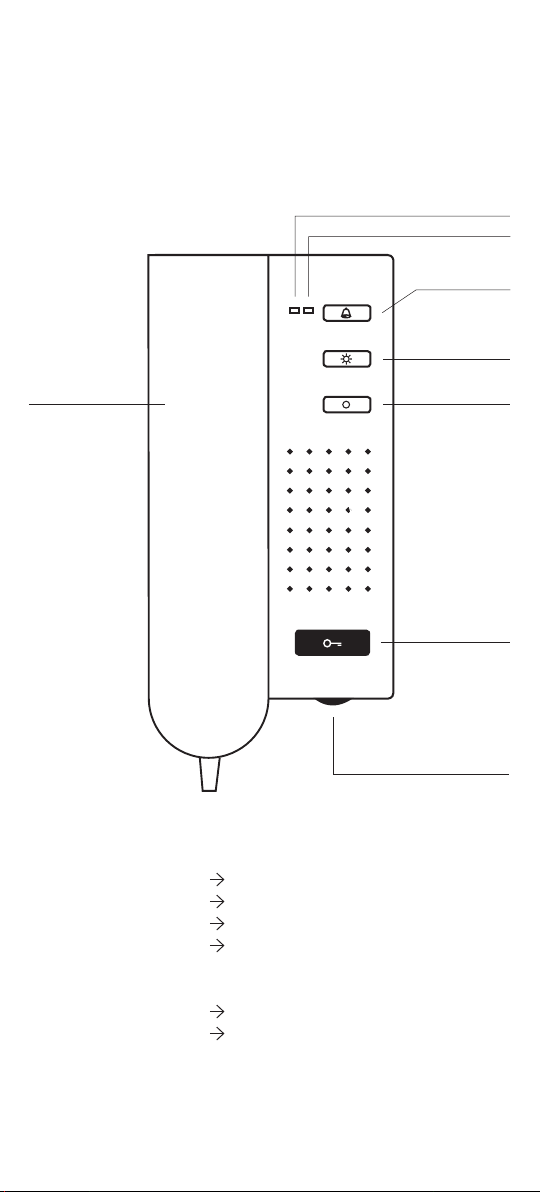

Ihr Türtelefon

Türöffnertaste

Ruf AUS-Taste

mit Statusanzeige

(rote LED leuchtet)

Lichttaste

SteuertasteHörer

Lautstärkeregler

für Rufton und Sprache

Grüne LED

Rote LED

Grüne LED leuchtet eingehender Tür- oder Internruf

aktive Sprechverbindung

blinkt 3-mal belegter Sprachkanal

Rote LED leuchtet Rufton ist abgeschaltet, eingehende

Rufe werden nicht akustisch signalisiert

Beide LEDs leuchten aktivierte Ruftonauswahl

blitzen kontinuierlich auf Fehleranzeige. Das Gerät ist nicht

betriebsbereit. Der Fehler muss durch

einen Elektrofachmann behoben

werden.

2 3Deutsch Deutsch

Es klingelt

Ein Rufton signalisiert einen

eingehenden Ruf von der Haus-

oder Etagentür bzw. von einem

weiteren Türtelefon.

Die grüne LED leuchtet.

Gespräch beginnen

Nach Abnehmen des Hörers

wird die Sprechverbindung

hergestellt.

Die grüne LED leuchtet.

Besteht bereits eine Sprechver-

bindung, blinkt die grüne LED

3-mal (Besetztanzeige).

Gespräch beenden

Legen Sie den Hörer auf oder

das Gespräch wird spätestens

nach 2 Minuten automatisch

beendet.

Tür öffnen

Drücken Sie die blaue

Türöffnertaste.

Bedienung

Licht schalten

Drücken Sie die Lichttaste.

Rufton abschalten

Drücken Sie die Ruf AUS-Taste.

Bei eingehendem Ruf ertönt

kein Rufton.

Die rote LED leuchtet.

Um die Ruftonabschaltung zu

beenden, drücken Sie die Ruf

AUS-Taste erneut.

Die rote LED erlischt.

Das Türtelefon kann um

zusätzliche Ruf- und Schalt-

funktionen erweitert werden.

Mehr Informationen erhalten

Sie unter: www.tcsag.de

4 Deutsch

Einstellungen

3. Ruftonauswahl beenden

Drücken Sie einmal kurz die Ruf

AUS-Taste . Wird für ca.

8 Sekunden keine Taste mehr

betätigt, beendet das Gerät die

Ruftonauswahl automatisch.

Ein Quittungston ertönt.

Beide LEDs erlöschen.

Lautstärke einstellen

Am Lautstärkeregler kann die

Lautstärke des Ruftones bzw.

der Sprachausgabe durch Dre-

hen des Drehrades nach rechts

(lauter) oder nach links (leiser)

in 8 Stufen angepasst werden.

Ruftonlautstärke bei auf-

gelegtem Hörer

Sprachlautstärke an der

Innenstation bei abgenom-

menem Hörer und bestehender

Sprechverbindung

Rufton auswählen

Insgesamt können für ver-

schiedene, eingehende Rufe

(z.B. Türrufe von der Außen-

station, Etagenruf, Internruf)

verschiedene Ruftöne ausge-

wählt werden. Gehen Sie

dabei wie folgt vor:

1. Ruftonauswahl aktivieren

Beenden Sie die evtl. bestehen-

de Sprechverbindung. Halten Sie

die Ruf AUS-Taste für

ca. 8 Sekunden gedrückt.

Ein Quittungston ertönt.

Die rote und die grüne LED

leuchten. Die Ruftonauswahl

ist aktiviert.

2. Rufton wählen

a) von der Außenstation

Die Türöffnertaste

so oft drücken, bis der ge-

wünschte Rufton ertönt.

b) von der Etagentür

Die Lichttaste so oft

drücken, bis der gewünschte

Rufton ertönt.

c) von weiteren Innen-

stationen

Die Steuertaste so oft

drücken, bis der gewünschte

Rufton ertönt.

Der zuletzt ausgewählte Rufton

wird jeweils gespeichert.

lauterleiser

5Deutsch

Konﬁgurierbare Einstellungen

Internruf*

Um eine weitere Innenstation zu

rufen, drücken Sie kurz die Steu-

ertaste . Ein Quittungston

ertönt, wenn der Ruf sein Rufziel

erreicht hat.

Bei Annahme des Gesprächs

durch das gerufene Gerät wird

eine Sprechverbindung aufge-

baut.

* max. 1 Rufziel

Interne Rufe empfangen

Ein Internrufton ertönt, die

grüne LED leuchtet. Nehmen

Sie den Hörer ab, eine Sprech-

verbindung wird aufgebaut. Die

grüne LED leuchtet.

Steuerfunktion 8 senden

Wurde die Steuerfunktion 8

programmiert, kann diese mit

der Steuertaste ausgelöst

werden (Lieferzustand).

Rufumleitung

Der ankommende Ruf wird an

eine zweite Innenstation weiter-

geleitet.

Steuertaste kurz drücken

aktiviert, die rote LED blinkt,

Steuertaste nochmal

drücken deaktiviert.

Nicht an alle TCS-Innenstationen kann ein

Ruf umgeleitet werden. Die umleitende

Innenstation signalisiert den weitergelei-

teten Ruf nicht.

Etagentür öffnen

Wird der Etagenruf an der Eta-

gentür betätigt, kann innerhalb

von 30 s mit der Türöffnertaste

die Etagentür anstatt der Haus-

tür geöffnet werden.

Türöffnerautomatik

Ein ankommender Türruf bewirkt

unmittelbar das Öffnen der Tür,

wenn diese Funktion aktiviert ist.

Steuertaste kurz drücken

aktiviert, die rote LED blinkt,

Steuertaste nochmal kurz

drücken deaktiviert.

Licht schalten mit der

Türöffnertaste

Wenn keine Sprechverbindung

besteht, kann mit der Türöffner-

taste Licht geschaltet werden.*

* an Außenstation aktivierbar

Parallelruf

Eine zweite Innenstation klingelt

bei eingehendem Tür-, Etagen-

oder Internruf mit. Der Rufton

ertönt an beiden Innenstationen.

6 7English English

Your door telephone

Door release button

Ring tone OFF button

with status display

(red LED is on)

Light switch button

Control keyHandset

Volume control for

ring tone and voice

Green LED

Red LED

Green LED is ON incoming door-, ﬂat-door or internal calls

active voice communication

blinks 3 times busy voice channel

Red LED is ON Ring tone OFF is activated,

incoming call is not signalled accoustically

Both LED are ON ring tone selection is activated

ﬂash continuously Error indication, the device is not ready for

operating. Error has to be ﬁxed by a

qualiﬁed electrician.

6 7English English

Handling

The bell rings

A ring tone signals an incoming

call from front-door, ﬂat-door or

an internal call.

The green LED is ON.

Start a voice communication

A voice communication will

be established by lifting the

handset.

The green LED is ON.

The green LED blinks 3 times,

if a voice communication

already exists.

Terminate

voice communication

Put the handset down or

automatic termination at least

after 2 minutes.

Door release

Press the blue coloured door-

release button.

Light switching

Press the light switch button.

Ring tone mute

Press ring tone OFF button. An

incoming call will not be signal-

led acoustically.

The red LED is ON.

To end ring tone mute press ring

tone OFF button again.

The red LED is OFF.

Additional call- and switching

functions can be added to

the door telephone.

For more information refer

to www.tcsag.de.

8 9English English

Settings

b) for ﬂat-door call

Press the light switch button

until the desired ring

tone sounds.

c) for internal call

Press the control key

until the desired ring tone

sounds.

The ring tone selected last

will be stored.

3. Deactivate

ring tone selection

Press the ring tone OFF button

shortly. If no button has

been pressed for 8 seconds, the

device automatically ends the

ring tone selection.

An acknowledegement tone

sounds.

Both LEDs are OFF.

Ring tone selection

Different ring tones can be

selected for different incoming

calls (e.g. front-door calls, ﬂat-

door calls, internal calls). Please

proceed as follows:

1. Activate ring tone selection

Terminate voice communication.

Press the ring tone OFF button

, hold it for 8 seconds.

An acknowledegement tone

sounds.

Both LEDs are ON.

The ring tone selection is

activated.

2. Select ring tone

a) for front-door call

Press the door release button

until the desired ring

tone sounds.

8 9English English

Conﬁgurable settings

Internal call*

To call another indoor station,

shortly press the control key

. An acknowledgement

tone sounds if the call has rea-

ched its call destination.

When accepting the call at the

called device, a voice communi-

cation is established.

* max. 1 call destination

Receive internal calls

An internal call sounds, the

green LED is ON. Lift the hand-

set, a voice communication is

established. The green LED is

ON.

Send control function 8

If the control function 8 has

been programmed, you can

trigger this function with the

control key (condition as

delivered).

Adjust the volume

The volume of the ring tone

resp. of the voice can be ad-

justed in 8 steps by turning the

volume control to the right

(louder) or to the left (lower).

Ring tone volume when

handset is put down

Voice volume at the door

telephone when the handset

is lifted and a voice communi-

cation is established

louderlower

10 11English English

Conﬁgurable settings

Call diversion

The incoming call is diverted to

another indoor station.

Shortly press the control key

activated, the red LED

blinks, press control key

again deactivated.

A call cannot be diverted to all TCS indoor

stations. The diverting indoor station does

not signal the diverted call.

Open ﬂoor door

If the ﬂoor call is activated at

the ﬂoor door, the ﬂoor door

(instead of the front-door) can

be opened within the next 30

seconds with the door release

button.

Door release automatic

An incoming door call triggers

the door release immediately, if

this function has been activated.

Shortly press the control key

activated, the red LED

blinks, press control key

again deactivated.

Switching lights with the

door release button

If no voice communication is es-

tablished, lights can be switched

with the door release button.*

* can be activated at the front-door station

Parallel call

Another indoor station sounds

in case of an incoming door,

ﬂoor or internal call. The ring

tone sounds at both indoor

stations.

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de TCS

TCS

TCS ISW5010-0145 Manual de instrucciones

TCS

TCS ASX1300 -0010 Series Manual de usuario

TCS

TCS IVW2221-015x Manual de usuario

TCS

TCS CAI2002-0140 Manual de usuario

TCS

TCS ISW3030 Manual de usuario

TCS

TCS ISH3230-0140 Manual de usuario

TCS

TCS Carus Adapto Manual de usuario

TCS

TCS AMI Series Manual de usuario

TCS

TCS PDS Series Manual de usuario

TCS

TCS ECOOS:FIVE Manual de usuario

TCS

TCS IVH4222-0140 Manual de usuario

TCS

TCS IVX9001-0140 Manual de usuario

TCS

TCS SKYLINE:TEN BASIC Manual de usuario

TCS

TCS VPES Series Manual de usuario

TCS

TCS AVU14 0 Series Manual de usuario

TCS

TCS IMM2300 Manual de usuario

TCS

TCS AMI1090 Series Manual de usuario

TCS

TCS ISW3130-0140 Manual de usuario

TCS

TCS AMI Series Manual de usuario

TCS

TCS ISW3130 Manual de usuario

TCS

TCS IVW2211-0218 Manual de usuario

TCS

TCS Tasta Series Manual de usuario

TCS

TCS Tasta Series Manual de instrucciones

TCS

TCS PVE14 0-0010 Series Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
