Takstar X3HH Manual de usuario

目录………………………………………………… …………………1

Content………………………………………………………………………14

…………

前言………………………………………………………………………………2

产品特性…………………………………………………………………………2

适用范围…………………………………………………………………………2

包装清单…………………………………………………………………………2

技术参数…………………………………………………………………………3

功能示意…………………………………………………………………………4

麦克风使用方法………………………………………………………………8-9

对频操作…………………………………………………………………………9

安全警示………………………………………………………………………10

关于图标含义解释……………………………………………………………11

环保说明………………………………………………………………………12

产品服务保证卡………………………………………………………………13

正面板……………………………………………………………………4

背面板……………………………………………………………………4

手持麦克风………………………………………………………………5

腰挂发射器………………………………………………………………6

显示屏……………………………………………………………………7

发射器安装……………………………………………………………7-8

手持麦克风安装…………………………………………………………8

X3HH/X3PP

■ 前言

■ 产品特性

●

■ 适用范围

尊敬的用户：

感谢您选购得胜X3HH&X3PP UHF无线麦克风，为了您能够更好的了解

使用本产品，建议您在使用前仔细阅读本说明书。

若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方

服务热线400 6828 333或微信扫描二维码关注得胜官方公众号

与我们联系。

教学、培训、演讲、家庭娱乐、户外演出等

采用UHF无线麦克风专用频段设计，不受其它工业频率的干扰

32组频道可调节，避免频率干扰，支持多套麦克风同时使用

红外对频方式，只需轻松一按，即可完成发射机与接收机频道同步

使用距离远，工作稳定可靠，空旷地带可达50米以上

接收机采用USB Type-C接口供电，可连接移动电源户外使用

发射机采用两节AA电池供电，电池使用时间长，维护、更换方便

具有独立的输出和混合输出，可接调音台和卡拉OK放大器

■ 包装清单

手持麦克风………………………2只

接收机……………………………1台

适配器（含充电线）……………1个

音频线……………………………1条

AA电池……………………………4节

使用手册………………………1份

X3HH X3PP

腰挂发射器………………………2只

接收机……………………………1台

头戴麦克风………………………1只

领夹麦克风………………………2只

适配器（含充电线）……………1个

音频线……………………………1条

AA电池……………………………4节

使用手册………………………1份

X3HH/X3PP

■ 技术参数

注：以上数据由得胜实验室测试得到，并拥有最终解释权！

频率范围：

(分段设计)

调制方式：宽带FM

静音控制：导频ID码

可调范围：20MHz

信道数量：64

信道间隔：300KHz

频率稳定度：±0.015%

动态范围：≥90dB A+

调制频偏：±48KHz

频率响应：80Hz～18KHz

综合信噪比：≥95dB A+

综合失真：≤0.5%（at 1KHz)

工作温度：-10℃～+40℃

537～555.9MHz

供电：DC 5V 0.5A

音频输出方式：独立与混合

灵敏度：≤-90 dBm(接线测试)

音频输出最大电平：1.2V/RMS (at

1KHz THD=1%)

尺寸（LxWxH)：160X157X33mm

重量： 475g

输出功率：≤10mW

供电：两节AA 电池

使用时间：≥8小时

尺寸（LxWxH)：100x64x24.5mm

重量：80g

输出功率：≤10mW

供电：两节AA 电池

使用时间：≥8小时

尺寸（DxL)：Ф50x236mm

重量： 255g

系统指标接收机

腰挂发射器

手持麦克风

X3HH/X3PP

■ 功能示意

① 电源按键：长按2秒开启或关闭电源；开机状态下，点按进入红外对频；

② 音量旋钮：调整对应通道音量；顺时针旋转逐渐增大音量，逆时针旋转

逐渐减少音量；

③ 信号指示：显示对应通道工作状态；未接收到RF信号时，常亮红灯；接

收到RF信号时，亮绿灯；在对频状态下，信号灯红绿交替闪烁；

④ IR对频窗口：对频时接收红外对频信号；

正面板

⑤ Type-C电源接口：连接电源适配器或外接移动电源；

⑥ 音频输出接口：连接OUT-A或OUT-B其中一路输出为麦克风信号混合输

出；连接OUT-A和OUT-B两路输出为麦克风信号独立输出。

①

②

③

④

⑤⑥

背面板

X3HH/X3PP

① 显示屏：显示频率编码、信号通道、麦克风信号状态、电池电量等信息；

② IR对频窗口：对频时发射红外对频信号；

③ 电源开关：拨动开关至ON时开机，拨动开关至OFF时关机；

④ 调频按键：用于调整频率编码、对频操作，具体操作详见“对频操作”部

分；

⑤ 电池仓：用于安装AA电池；

手持麦克风

①

④

③

②

④

⑤

CHA CHB

X3HH/X3PP

① AF调节：调节灵敏度高低；拨动AF开关到HIGH时，AF灵敏度调整为高，

适配领夹麦克风使用；拨动AF开关到LOW时，AF灵敏度调整为低，适配

头戴麦克风使用；

② 显示屏：显示频率编码、信号通道、麦克风信号状态、电池电量等信息；

③ 调频按键：包含SET键、+键、-键；用于调整频率编码、对频操作，具体

操作详见“对频操作”部分；

④ IR对频窗口：对频时发射红外对频信号；

⑤ 外置天线：为1/4波长天线；

⑥ 电源开关：长按2秒开关机，循环点按开启或关闭静音功能；

⑦ 背扣：用于将发射器佩戴固定；

⑧ 电池仓：用于安装AA电池；

⑨ 静音指示灯：开启静音时，常亮红灯，关闭静音时，常亮绿灯；

⑩ 麦克风连接座：用于连接Ø3.5mm接口的领夹麦克风或头戴麦克风；

腰挂发射器

⑩

①②

③

④

⑤

⑥

⑦

⑧

⑨

CHB

X3HH/X3PP

发射器安装

1. 安装电池：同时按压电池仓伸缩键取出电池仓；将2节AA电池按电池仓

标明的正负极性安装，注意电池极性不要装反；将电池仓推送入发射器

电池卡座内，直到电池仓伸缩键“哒”的一声扣紧到位；如下图A

图A

① 信号符号：显示麦克风RF信号状态；

② 电池电量：电池电量有三格，以格数的多少来表示电池电量。电量不足

时，电池符号闪烁；

③ 工作频率：显示当前麦克风工作频率编码，A通道显示CH01-CH32 ，B通

道显示 CH33-CH64；

④ 信号通道：麦克风工作信号通道；

①②

④

③

显示屏

CHB

X3HH/X3PP

■ 麦克风使用方法

1. 将电源适配器或移动电源连接接收机Type-C接口；

2. 通过音频线连接音频输出接口至扩声设备（如调音台、卡拉OK放大器）

麦克风输入接口；麦克风连接扩声设备时，请将扩声设备音量调整为最

小，避免连接冲击声对扩声设备影响；

3. 长按2秒接收机电源开关键，接收机信号指示灯长亮红色，表示电源已开

启；

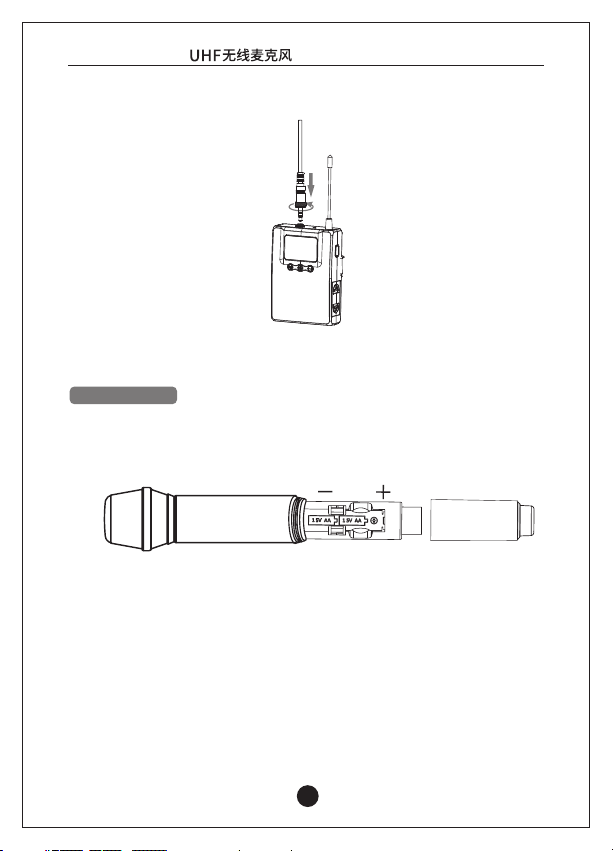

逆时针钮开麦克风尾盖，将2节AA电池按电池仓标明的正负极性安装，注意

电池极性不要装反；然后顺时针旋紧麦克风尾盖；如下图

手持麦克风安装

图B

2. 将领夹麦克风插头或头戴麦克风插入麦克风连接座，并锁紧固定；如下

图B

②

①

X3HH/X3PP

产品出厂时频率已默认配对好，开机会自动连接，无需配对。如遇有信

号干扰，可按下面方法进行重新调节频率及对频。

开机状态下，长按手持麦克风CH按键2秒进入调频模式，待显示屏频道

闪烁显示时，点按CH按键切换频率编码，每点按一次切换一个频率编码，

再次长按CH按键2秒确定频率编码并自动进行对频模式，数码滚动显示

“----”，将手持麦克风IR对频窗口与接收机IR对频窗口成直线相对（对频距

离建议10cm-50cm之间），点按接收机电源开关进入对频模式，接收机对

应通道信号红绿交替闪烁，对频成功后，接收机长常绿色。

提示：手持麦克风进入对频模式后，请在5秒内完成对频操作。若对频失败，

请重新按上面方法对频。

开机状态下，长按腰挂发射器SET按键2秒进入调频模式，待显示屏频道

闪烁显示时，点按+键或-键切换频率编码，每点按一次切换一个频率编码，

再次长按SET按键2秒确定频率编码并自动进行对频模式，数码滚动显示

“----”，将腰挂发射器IR对频窗口与接收机IR对频窗口成直线相对（对频距

离建议10cm-50cm之间），点按接收机电源开关进入对频模式，接收机对

应通道信号红绿交替闪烁，对频成功后，接收机长常绿色。

提示：腰挂发射器进入对频模式后，请在5秒内完成对频操作。若对频失

败，请重新按上面方法对频。

■ 对频操作

手持麦克风

腰挂发射器

4. 打开手持麦克风或腰挂发射器电源开关，当接收器通道信号指示灯长亮

绿色，表示与对应接收机通道（CHA或CHB）连接成功；若未连接成

功，具体操作详见“对频操作”部分；

5. 使用时，根据实际情况调整接收机的音量旋钮至适当音量，控制麦克风

输出音量；

X3HH/X3PP
