Super Circuits CD23VF Manual de usuario

Camera unit User manual Positioning stricker Mount plate Wrenches x2

1 2 3 4 5

Wall anchors plastic

sheath X3

Wall anchors X3 O-ring X4 Cable gland Terminal block Sponge rubber

7 8 9 10

DC jack

11 12

CD23VF

1/3” SONY CCD Sensor

NTSC: 510(H)*494(V) / PAL: 500(H)*582(V)

2.8~11mm V.F lens

420 TV lines

2:1 interlace

0.1 Lux/ F1.2

Internal

More than 48dB

0.45

Auto and up 1/100,000

1 Vp-p output, 75 Ohm Composite

DC 12V /AC 24V

400mA(MAX)

MCT-AWB Technology (Multi-color Temp.)

Full Auto

2H Mode of H.V aperture correction

500g

-30° ~ +60°C

-10° ~ +45°C

CD23VF

Full Auto

153.6mm * 147.2mm * 82.2mm

Attach positioning

sticker (P1/No.3) to

the wall.

Drill holes as

indicated and attach

wall anchors

(P1/No.6).

Use the T10 wrench

(P1/No.5) unscrew

the vandal screws.

Open the cover.

Take the mount

plate (P1/No.4),

Use anchor screws

(P1/No.7) to affix on

wall.

Align the red dots

on the mount plate

and bottom plate.

Rotate the bottom

plate in order to

combine the mount

plate.

Tighten the screws

after setup.

Adjust the zoom and

focus.

3-Axis Installation:

Loosen the screws

to adjust camera

direction, the vertical

angle is 15° to 90°.

Tighten the screws

after adjustment.

Loosen the screws

to adjust horizontal

angle, the angle is

+150°. Tighten the

screws after

adjustment.

Maximum range of

rotation adjustment is

350°.

Tighten the screws

after adjustment.

Caution: While

rotating object at

360°, the bottom

plate drops.

Adjust the illumination level.

Align the red dots on the base

and camera cover, then

tighten the vandal screws.

Otros manuales de Cámara de seguridad de Super Circuits

Super Circuits

Super Circuits CD23 Manual de usuario

Super Circuits

Super Circuits CCR-1 Manual de usuario

Super Circuits

Super Circuits PC2MP-UXP Manual de usuario

Super Circuits

Super Circuits CD50 Manual de usuario

Super Circuits

Super Circuits PC177IR-8 Manual de usuario

Super Circuits

Super Circuits PC940IR Manual de usuario

Super Circuits

Super Circuits PC813IR Manual de usuario

Super Circuits

Super Circuits PC269 Manual de usuario

Super Circuits

Super Circuits PC88WR Manual de instalación

Super Circuits

Super Circuits PC243C5G Manual de usuario

Super Circuits

Super Circuits PC33C5G Manual de usuario

Super Circuits

Super Circuits COVSMDVR Manual de usuario

Super Circuits

Super Circuits CD50WD Manual de usuario

Super Circuits

Super Circuits CD25IP Manual de usuario

Super Circuits

Super Circuits XTR-BLUE1 Guía de seguridad

Super Circuits

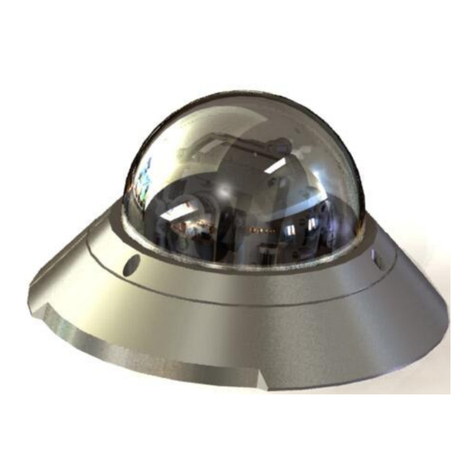

Super Circuits CD21 Manual de usuario
