Sunrise Medical Component Mobility System IC-5140 Manual de usuario

Component Mobility System

User Instructions

Model IC-5140

IMPORTANT WARNINGS

Inspect all parts for damage to the carton or its contents. If damage is

evident, do not se. Contact yo r local S nrise Medical dealer immediately.

Read all instr ctions before sing this prod ct. Fail re to follow these

instr ctions may res lt in inj ry or damage.

Make s re all attaching hardware is tightened sec rely at all times.

The recommended weight capacity of the component mobility system is 100 lbs.

INSTALLATION

1. Remove head and foot boards from bed. For complete instructions, refer to ed

Instruction Manual (IM-429000).

2. Connect wheels to 1/2" tubing on both ends of con-

nector, making sure that the side of the wheel with

six ribs faces the inside axle assembly and the side

with three ribs faces the outside (Figure 1).

NOTE– To help the wheels fit onto the tubing more eas-

ily, tap the wheel with a rubber or plastic mal-

let.

3. Fasten both wheels into place with hitch pin.

4. Position mobility system over the bed end hook

(Figure 2).

5. Push down so that the pins of the bed end hook

depress the spring button. Slide the mobility system

to the left to fasten it to the head or foot spring.

6. Turn the head or foot spring around and place the

wheels on the floor.

7. To remove, depress the spring button with finger,

slide the mobility system to the right and remove

from bed end hook.

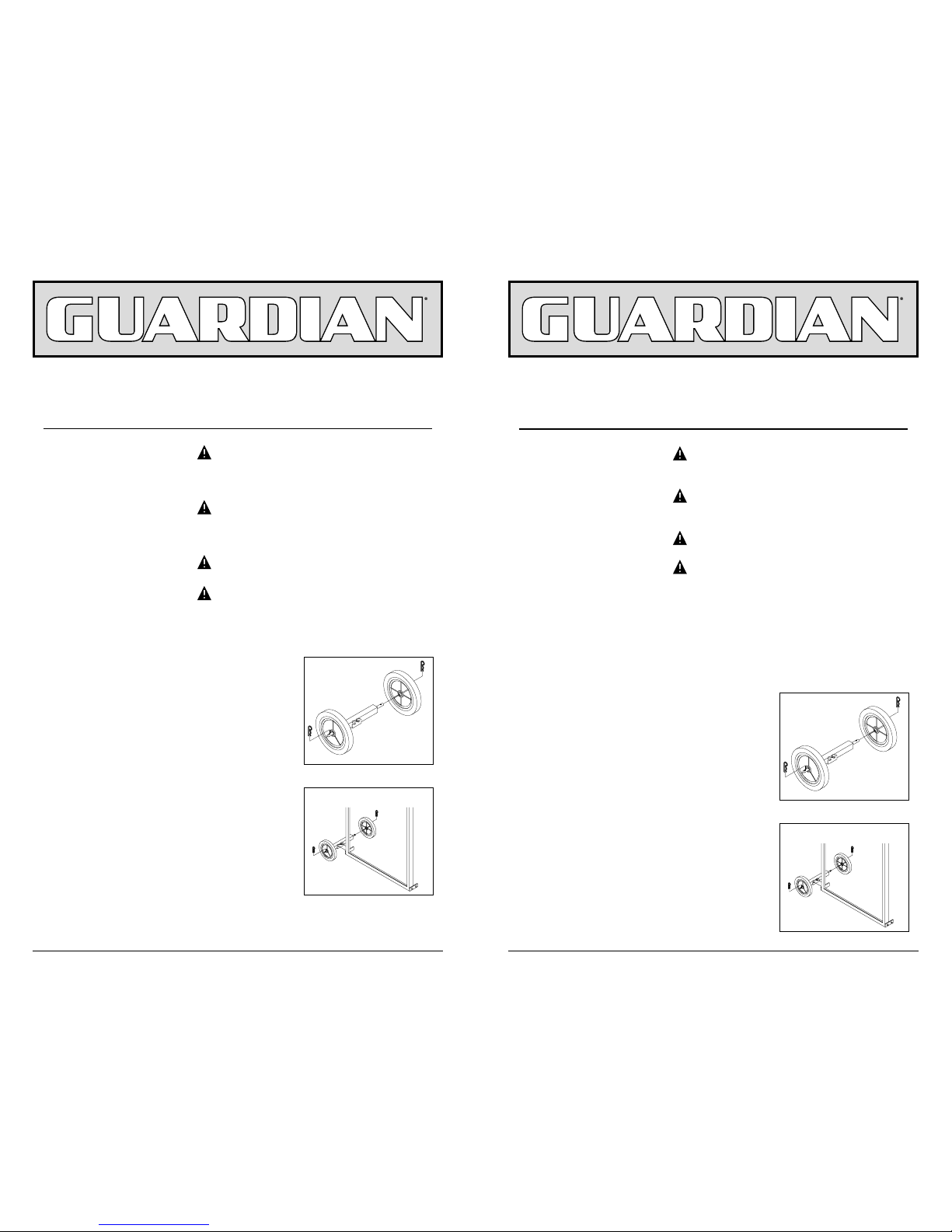

Fig re 1

Fig re 2

Dispositif mobile

Instructions d’utilisation

Modèle IC-5140

AVERTISSEMENTS IMPORTANTS AVERTISSEMENT

Vérifiez q e ni l’emballage ni les pièces n’ont été endommagés. Si l’endom-

magement est évident, n’ tilisez pas le dispositif. Contactez immédiatement

votre revende r S nrise Medical.

AVERTISSEMENT

Ve illez lire to tes les instr ctions avant d’ tiliser ce prod it. Le manq e-

ment à l’observation de ces instr ctions pe t entraîner des bless res graves

o n endommagement d prod it.

AVERTISSEMENT

Vérifiez q e to s les dispositifs de fixation sont to jo rs serrés solidement.

AVERTISSEMENT

Il est recommandé de ne pas dépasser ne charge de 45,3 kilos (100 lbs) s r

le système mobile.

INSTALLATION

1.Enlevez les panneaux de pied et de tête du lit.

Reportez-vous pour des instructions complètes au

Manuel d’utilisation du lit (IM 429000)

2. Connectez les roues au tube de 1,2 cm (1/2 po.) de

chaque côté du raccord, en veillant à ce que le côté

de la roue munie des six nervures soit tourné vers l’in-

térieur de l’ensemble essieu et que le côté muni de

trois nervures soit tourné vers l’extérieur de l’ensemble

essieu (Figure 1)

REMARQUE– Pour faciliter l’insertion de la roue dans le

tube, tapez sur la roue avec un maillet en

caoutchouc ou en plastique.

3. Attachez chaque roue au moyen de la cheville d’attache.

4. Positionnez le dispositif mobile sur le crochet du pied

de lit (Figure 2).

5. Appuyez pour que les rivets du crochet du pied de lit

déclenchent le bouton à ressort. Glissez le dispositif

mobile à gauche pour l’attacher au pied ou à la tête à

ressorts.

6. Retournez le pied ou la tête à ressorts et posez les

roues sur le sol.

7. Pour enlever le dispositif, appuyez sur le bouton à

ressort, glissez le dispositif mobile à droite et

décrochez le dispositif du pied de lit.

Fig re 1

Fig re 2

Sistema de Movilidad

Instrucciones para el usuario

Modelo IC-5140

ADVERTENCIAS IMPORTANTES ADVERTENCIA

B sq e daño en la caja o s contenido. Si el daño es evidente, no lo se.

Com níq ese con s proveedor de S nrise Medical de inmediato.

ADVERTENCIA

Lea todas las instr cciones antes de sar este prod cto. No seg ir todas

estas instr cciones p ede provocar lesiones o daños.

ADVERTENCIA

Asegúrese q e los accesorios estén bien fijos en todo momento.

ADVERTENCIA

La capacidad de peso recomendada del sistema de movilidad es de 45.4 Kg

(100 libras.)

INSTALACIÓN

1. Desconecte las tablas de la cabeza y pies de la cama. Para ver las instrucciones

completas, vea el Manual de Instrucciones de la Cama (IM-429000.)

2. Conecte las ruedas a los tubos de 1/2 pulg. en ambos extremos del conector,

asegurándose que el lado de la rueda con las seis costillas mire hacia el eje interior y

el lado con tres costillas mire hacia fuera (Figura 1.)

NOTA– Para ayudar a que las ruedas entren más fácil-

mente en el tubo, golpee la rueda con un mazo

de goma o plástico.

3. Fije ambas ruedas en su sitio con un pasador de

seguridad.

4. Coloque el sistema de movilidad sobre el gancho del

extremo de la cama (Figura 2.)

5. Empuje hacia abajo para que las clavijas del gancho

del extremo de la cama opriman el botón del muelle.

Deslice el sistema de movilidad hacia la izquierda

para fijarlo a la malla de la cabeza o pies.

6. Voltee la malla de la cabeza o pies y coloque las

ruedas en el piso.

7. Para quitarlo, oprima el botón del muelle con un

dedo, deslice el sistema de movilidad hacia la

derecha y quítelo del gancho del extremo de la cama.

Fig ra 1

Fig ra 2

Manufactured for:

Fabriqué pour:

Fabricado para:

S nrise Medical Inc.

7477 East Dry Creek Parkway

Longmont, Colorado 80503

USA

(800) 333-4000

In Canada (800) 263-3390

Made in Taiwan

Fabriqué en Taiwan

Hecho en Taiwán

IM-429003 Rev B
