Studer xtender xts Manual de usuario
swiss made power
quick guide
xtender xts
designed and assembled
by studer in Switzerland
3
Introduction
EN Congratulations!
You are about to install and use a high-end equipment that will play a central role
in the energy management of your battery-based system. The xtender is an smart
battery inverter/charger with advanced functions. This xtender has been designed,
manufactured, assembled and tested in our factory in Switzerland. It has a 5-year
warranty and is eligible for an extension 5+5.
FR Félicitations!
Vous vous préparez à installer et à utiliser un appareil haute-gamme qui jouera un
rôle central dans la gestion d’énergie de votre système avec stockage. L’xtender
est un onduleur / chargeur de batterie intelligent doté de fonctions avancées.
Ce xtender a été conçu, fabriqué, assemblé et testé dans notre usine en Suisse. Il
bénécie d’une garantie de 5 ans et est éligible à une extension 5+5.
DE Herzlichen Glückwunsch!
Wir freuen uns, dass Sie sich für eines High-Tech-Gerät entschieden haben,
welches bei der Energie-management Ihrer Anlage entscheidende Rolle spielen
wird. Der xtender ist ein intelligenter Wechselrichter / Batterielader mit erweiterten
Funktionen. Dieser xtender wurde in unserem Werk in der Schweiz entwickelt,
hergestellt, montiert und getestet. Es hat eine 5-jährige Garantie und kann um 5+5
verlängert werden.
ES ¡Enhorabuena!
Está a punto de instalar y de utilizar un equipo de alta gama que desempeñará una
función esencial en la gestión de energía de su sistema con almacenamiento. El
xtender es un inversor / cargador de batería inteligente con funciones avanzadas.
Este xtender ha sido diseñado, fabricado, ensamblado y probado en nuestra
fábrica en Suiza. Tiene una garantía de 5 años y es elegible para una extensión
5+5.
General Information
EN Exclusion of liability
Studer disclaims all responsibility and liability for damage, costs or losses resulting
from an installation that does not comply with the instructions, a faulty operation
or inadequate maintenance. The use of studer equipment is in any case under the
responsibility of the customer.
Read carefully the safety and operation instructions / Installation must be entrusted to
qualied personnel / Check the user manual online / Need help?
FR Exclusion de la responsabilité
Studer décline toute responsabilité pour les dommages, les coûts ou les pertes
résultant d’une installation non conforme aux prescriptions, d’un fonctionnement
défectueux, ou d’un entretien décient. L’utilisation des appareils studer relève
dans tous les cas de la responsabilité du client.
Lisez attentivement les instructions de sécurité et d’utilisation / L’installation doit être
conée à du personnel qualié / Consultez le manuel d’utilisation en ligne / Besoin d’aide?
DE Haftungsausschluss
Studer übernimmt keinerlei Verantwortung und Haftung für Schäden, Kosten
oder Verluste, die sich aus unsachgemäßer Installation, unsachgemäßem
Betrieb sowie fehlerhafter Wartung ergeben oder in irgendeiner Art und Weise
damit zusammenhängen. Der Einsatz und Betrieb der studer-Geräte obliegt in
jedem Fall der Verantwortung des Kunden.
Lesen Sie die Sicherheits- und Betriebsanweisungen sorgfältig durch / Die Installation muss
qualiziertem Personal anvertraut werden / Überprüfen Sie die Bedienungsanleitung online /
Brauchen Sie Hilfe?
ES Exclusión de responsabilidad
Studer declina cualquier responsabilidad por los daños, costes o pérdidas
resultantes de una instalación no conforme con las recomendaciones, de un
funcionamiento defectuoso o de un mantenimiento deciente. El uso de equipos
de studer es en cualquier caso responsabilidad del cliente.
Lea atentamente las instrucciones de seguridad y funcionamiento / La instalación debe
conarse a personal cualicado / Consulte el manual de usuario en línea / ¿Necesitas ayuda?
5
Compatible with:
rcc 02/03
Conguration, display, datalogger
xtender
Battery inverter/charger
vario
Solar charge controller
ECF 01
Cooling fan
BSP
bsp
Advanced battery processor (lead-acid)
CAN
xcom CAN
Communication with lithium BMS
xcom LAN/GSM
Remote monitoring (Portal & App)
CAN232i 485i
xcom 232i/CAN/485i
Communication bridges (openstuder)
bts 01
Temperature sensor
arm 02
External auxiliary contacts module
rcm 10
Remote control module
6
-20°C
60°C
Mounting and installation
Storage and content
Mounting place
The batteries should only be installed by qualied personnel.
7
84mm
312mm
240mm
98mm
min. 200mm
min. 50mm
min. 200mm
332mm
8.2 – 9.3kg
205mm 120mm
306mm
350mm
Fixing and dimensions
12
4
3
M6 3x
8
O - T
L N L N
2’

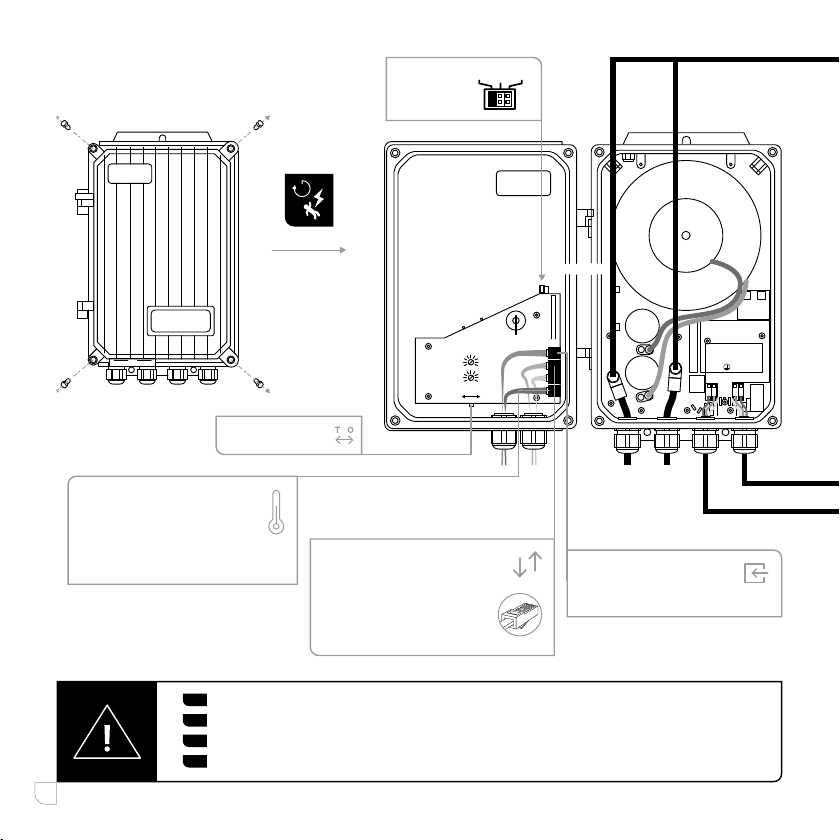

Wiring
EN The device must be installed in accordance with local standards and regulations in force.
FR L’appareil doit être installé conformément aux normes et réglementations locales en vigueur.
DE Das Gerät muss gemäß den geltenden örtlichen Normen und Vorschriften installiert werden.
ES El dispositivo debe instalarse de acuerdo con las normas y regulaciones locales vigentes.
Bus termination
Communication
• 2x RJ 45 black at cable:
rcc 02/03 / multi-units:
xtender, vt, vs, bsp, xcom
Temperature sensor bts 01 /
auxiliary contacts remote
module arm 02
• 1x RJ 11 black at cable
Jumpers L1 L2 L3
Remote control rcm 10
• 1x RJ 11 black at cable
9
5mm
AC out connection
• Up to 3x4mm2cable
Protection device to protect cables
Up to 20Aac, circuit breaker type B
Protection device to protect people
Up to 20Aac, RCCB/RCD, check
earth scheme
Overvoltage protection, SPD
AC in connection
• Up to 3x4mm2cable
Protection device AC
Integrated protective device
AC input (16Aac)
16Aac, circuit breaker type B
Overvoltage protection, SPD
Battery connection
• 25mm2cable M6, 4Nm xts 1200-24 xts 900-12
• 16mm2cable M6, 4Nm xts 1400-48
Protection device (battery side)*
• 100A xts 900-12
• 80A xts 1200-24
• 50A xts 1400-48
BAT+, M6 BAT-, M6
* Check
xcom CAN
manual
Lithium batteries
communication
BMS CAN
xcom CAN
CAN Li
10
T
T
O O
O
2
31

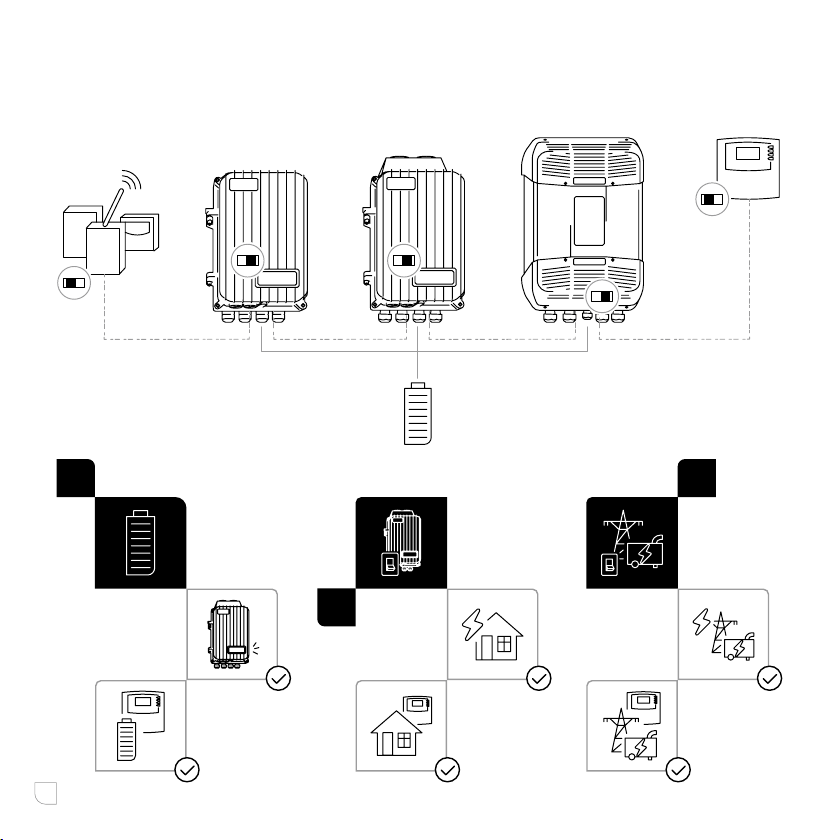

Multi units and power up
Up to 9 Xtenders in the same communication bus
