Storch ProDist compact plus Manual de usuario

ProDist compact plus

Laser-Entfernungsmessgerät

Laser-afstandmeetapparaat

Appareil de mesure

de distances laser

Misuratore di distanza laser

Laser distance measuring

device

Laserový dálkoměr

Vielen Dank

für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie

sich für ein Qualitäts-Produkt entschieden. Haben Sie

trotzdem Anregungen zur Verbesserung oder aber vielleicht

einmal ein Problem, so freuen wir uns sehr, von Ihnen zu

hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbei-

ter oder in dringenden Fällen auch mit uns direkt.

Mit freundlichen Grüßen

STORCH Service Abteilung

Telefon: +49 (0)2 02 . 49 20 - 112

Fax: +49 (0)2 02 . 49 20 - 244

kostenlose Service-Hotline: 08 00. 7 86 72 47

kostenlose Bestell-Hotline: 08 00. 7 86 72 44

kostenloses Bestell-Fax: 08 00. 7 86 72 43

(nur innerhalb Deutschlands)

Lieferumfang

Laser-Entfernungsmessgerät ProDist compact plus,

Holstertasche, Handschlaufe, 2 x 1,5 Volt AA-Batterien,

Bedienungsanleitung.

Bestimmungsgemäße Verwendung

Das vorliegende Gerät ist zur Ermittlung von Distanzen,

Flächen und Volumina mittels Laser bestimmt. Die Ver-

wendung bezieht sich ausschließlich auf den gewerblichen

Gebrauch und ist hierbei den Gegebenheiten vor Ort ent-

sprechend zu verwenden. Keinesfalls darf das Gerät zum

Anzeigen/Markieren von Stellen (analog eines „Laser-Poin-

ters“ verwendet werden oder zu anderen Zwecken, bei

denen der Laserstrahl auf Menschen gerichtet werden

könnte. Das Gerät ist zur Verwendung im Innen- und

Außenbereich bestimmt.

Übersetzung der Originalanleitung

Inhaltsverzeichnis Seite

Technische Daten 4

Sicherheitshinweise 5 - 7

Gerätebeschreibung -

Tastenfunktionen und LCD-Display

8 - 9

Inbetriebnahme und Einstellungen 10 - 11

Messungen vornehmen 12

Weitere Funktionen 13 - 16

Fehlersignale / Fehlerbehebung 17

Wartung 18

Garantie 20

EG-Konformitätserklärung 21

Übersetzung der Originalanleitung

Technische Daten

Messbereich 0,05 - 40 m

Messgenauigkeit ± 2 mm

Kleinste Messeinheit 1 mm

Messeinheiten m, ft, in

Laserklasse 2 (nach DIN EN 60825-1/11.01)

Lasertyp 620 - 690 nm (P < 1 mW)

Automatische

Abschaltung

Laser: 30 Sekunden

Gerät: 3 Minuten

Erwartete Lebens-

dauer der Batterie

Bis zu 3.000 - 5.000

Einzelmessungen

Batterie 2 x 1,5 Volt AA-Batterien

(Alkaline)

Optimale

Betriebstemperatur

0 °C bis 40 °C

Lagertemperatur -20° C bis 70° C

Schutzklasse: IP 54

Abmessung 123 x 44 x 23 mm

Gewicht 95 g (ohne Batterien)

Angaben ohne Gewähr! Technische Änderungen und

Irrtümer vorbehalten!

Übersetzung der Originalanleitung

Sicherheitshinweise

Das Gerät besitzt einen Spannungsbereich, von dem eine

elektrische Gefahr für Mensch und Tier ausgehen kann.

Das Gerät darf nur von autorisierten Personen aufge-

schraubt und / oder demontiert werden. Ebenso dürfen

Instandhaltung und Reparaturen nur von Elektrofachkräften

und autorisierten Fachwerkstätten ausgeführt werden. Der

Betrieb des Gerätes geschieht auf eigene Verantwortung

und Gefahr des Käufers / Nutzers.

Vor Verwendung dieses Gerätes alle Anweisungen dieses

Handbuchs lesen und verstehen. Die Nichtbeachtung von

Anweisungen kann zu gefährlicher Laserstrahlenbelastung,

Stromschlag und/oder Körperverletzungen führen.

VORSICHT: Nicht versuchen, die Funktionsweise des

Gerätes auf irgendeine Weise zu modifizieren. Dies kann

zu gefährlicher Laserstrahlenbelastung führen.

LASERSTRAHLUNG. Nicht in den Strahl blicken. Gerät

der Laserklasse 2. Den Laserstrahl nur dann einschalten,

wenn das Gerät benutzt wird. Der Laser schaltet sich auto-

matisch, nach 30 Sekunden aus. Um den Laser manuell

abzuschalten, tippen Sie die Taste .

Nicht bestimmungsgemäße Ausführung der Arbeitsabläufe

bzw. Verwendung der Bedien- und Einstellelemente laut

vorliegender Bedienungsanleitung können zu gefährlicher

Strahlenbelastung führen.

Übersetzung der Originalanleitung

Die Verwendung von optischen Instrumenten wie Telesko-

pe zur Ansicht des Laserstrahls verstärkt die augenschädi-

gende Wirkung.

Das Gerät ist mit einem integrierten Laser ausgestattet. Es

handelt sich um Laser der Klasse 2 mit einer maximalen

Ausgangsleistung von 1 mW und einer Wellenlänge von

620 - 690 nm. Normalerweise verursachen solche Laser

keine Augenschäden. Blicken Sie dennoch nicht direkt in

den Strahl, da dies zu Blitzblindheit führen kann.

Auf Ihrem Laser-Entfernungsmessgerät befinden sich fol-

gende Etiketten

Das Etikett (Laseraustritt) kennzeichnet die Stelle, an

welcher der digitale Laser-Entfernungsmesser das Laser-

licht erzeugt. Bei Einsatz des Gerätes sollten Sie wissen,

wo das Laserlicht austritt. Sorgen Sie dafür, dass sich alle

anwesenden Personen der Gefahren bewusst sind, welche

mit direktem Augenkontakt mit dem Laserstrahl verbunden

sind.

• Produktetiketten nicht entfernen oder verändern.

Übersetzung der Originalanleitung

• Der digitale Laser-Entfernungsmessgerät ist kein Spiel-

zeug. Immer in einem für Kinder nicht zugänglichen Ort

aufbewahren. Das von diesem Gerät erzeugte Laserlicht

darf auf keinen Fall auf Personen oder Tiere gerichtet wer-

den.

• Das Gerät nicht in Anwesenheit von Kindern verwenden,

und Kindern nicht erlauben, das Gerät zu benutzen.

• Das Gerät nicht so positionieren, dass jemand absichtlich

oder unabsichtlich in den Laserstrahl schauen kann.

• Nicht auf glänzenden oder reflektierenden Oberflächen

wie Stahlblech verwenden. Die reflektierende Oberfläche

könnte den Strahl zum Benutzer zurück reflektieren.

• Das Gerät immer ausschalten, wenn er nicht benutzt

wird. Ein im eingeschalteten Zustand belassenes Gerät

erhöht das Risiko, dass jemand versehentlich in den Laser-

strahl blickt.

• Nicht versuchen, das Gerät zu reparieren oder auseinan-

der zu bauen. Falls nicht qualifizierte Personen versuchen,

dieses Gerät zu reparieren, können ernsthafte Verlet-

zungen auftreten. Jegliche erforderlichen Reparaturarbeiten

an diesem Lasermesser dürfen nur vom autorisierten Kun-

dendienst von STORCH durchgeführt werden.

• Das Gerät nicht in feuergefährdeten Bereichen wie bei-

spielsweise in der Nähe von entflammbaren Flüssigkeiten,

Gasen oder Stäuben verwenden.

• Der Einsatz von für andere Laser-Entfernungsmessgeräte

vorgesehenem Zubehör kann zu ernsthaften Verletzungen

führen.

• Batterien außerhalb der Reichweite von Kindern aufbe-

wahren.

Übersetzung der Originalanleitung

Gerätebeschreibung und LCD-Display

Übersicht der Funktionen und der Bedienelemente

1 An/Messung Taste

2 Plus Taste

3 Minus Taste

4 Speicherungen der gemessenen Werte Taste / Archiv

5 Flächen- / Volumenmessung Taste

6 Indirekte Messung (Pythagoras) Taste

7 Umschalten des Messreferenzpunktes

(von Geräte-Oberkante, Geräte Unterkante)

8 Maßeinheit ändern

9 Werte löschen / Aus Taste

Batterien austauschen

1. Batteriefach aufklappen

2. Batterien, unter Berücksichtigung der richtig platzierten

Pole (+/-) einstecken

3. Fach aufsetzen und zudrücken

Übersetzung der Originalanleitung

9Übersetzung der Originalanleitung

Batteriezustand

100 %

75 %

50 %

25 %

0 %

Übersicht des LCD-Displays

1 Laser an

2 Messebene

3 Einfacher Pythagoras

4 Doppelter Pythagoras

5 Flächenmessung / Volumenmessung

6 Zusammenfassung der gemessenen Werte

7 Maßangabe

8 Batterie-Anzeige-Status

9 Dauermessung und Min/Max-Messung

10 Wasserwaage

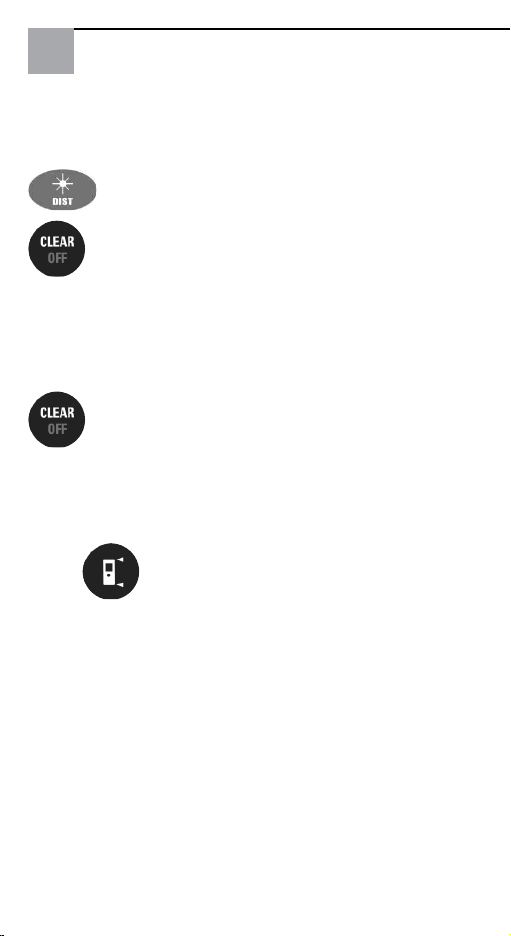

Inbetriebnahme und Einstellungen

Ein- und Ausschalten des Geräts

-Taste

-Taste länger gedrückt halten, um das Gerät

und Laser auszuschalten.

Der Laser schaltet sich automatisch nach 30 Sekunden

und das Gerät nach 3 Minuten aus.

Werte löschen

-Taste kurz antippen. Die vorher gemessenen

Werte werden vom Gerät gelöscht.

Bestimmung des Referenzpunktes (Bilder der Punkte)

Die Messung ist auf die Unterkante des Gehäuses vorein-

gestellt. Um dies zu ändern, drücken Sie die Referenz-

punkt -Taste, um die anderen Referenz-Mess-

punkte (oben, unten, Eckenmesser) zu bestimmen. Ein

akustischer Ton bestätigt die Auswahl.

Nach Ausschalten des Geräts, versetzt sich die Einstellung

wieder in die Werkseinstellung und misst wieder von der

Unterkante des Geräts aus.

Übersetzung der Originalanleitung
