Steren STV-105 Manual de usuario

STV-105

V0.00916m

SOPORTE PARA PANTALLAS

DE HASTA 70", CON BRAZO

ARTICULADO

IMPORTANTE

PRECAUCIONES

Lea cuidadosamente este instructivo para

evitar cualquier mal funcionamiento.

La información que se muestra en este

manual sirve únicamente como referencia

sobre el producto.

Debido a actualizaciones pueden existir

diferencias.

Por favor, consulte nuestra página web (www.steren.com) para

obtener la versión más reciente de este manual.

•Elija una pared sólida y lisa para poder fijar con seguridad el

soporte.

•No apriete excesivamente los tornillos.

•Este producto está diseñado para uso en interiores. Utilizarlo

en exteriores podría ocasionar fallas y heridas personales.

•Evite las caídas del equipo, ya que podría sufrir daños.

•No exceda la capacidad de carga máxima de 35 Kg.

•Este aparato NO está destinado para ser utilizado por personas

con capacidades diferentes, a menos que cuenten con la

preparación y supervisión adecuada.

•Este producto NO es un juguete; manténgalo fuera del alcance

de los niños.

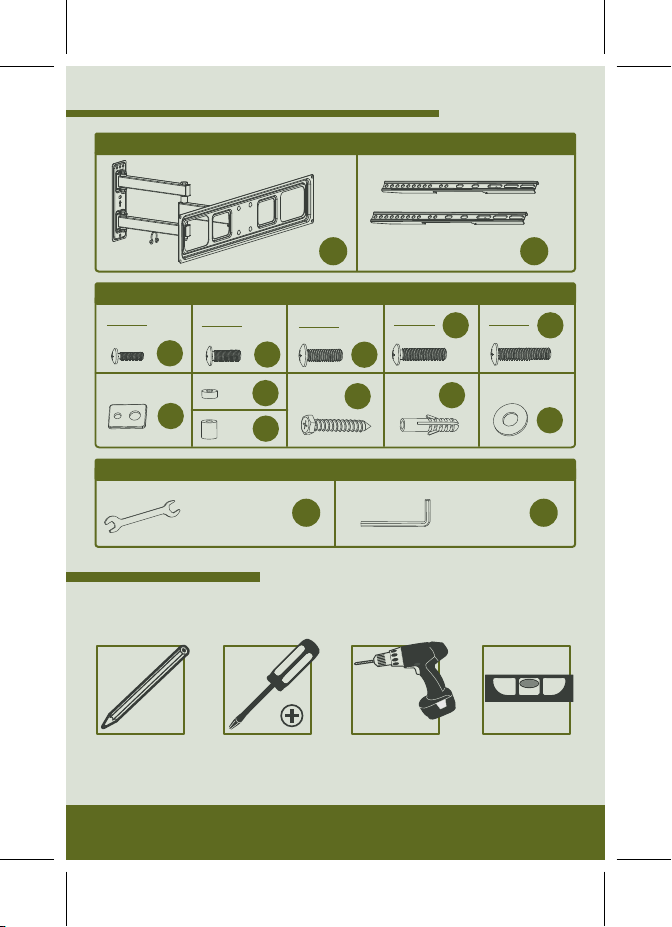

CONTENIDO

Soporte Ax1

Llave Inglesa Cx1 Llave Allen Dx1

Bx2

Barras de sujeción

(No incluidas)

PIEZAS

HERRAMIENTAS NECESARIAS

PARA LA INSTALACIÓN

Steren no se hace responsable por daños materiales ni personales causados

por mal uso o mala instalación. Es responsabilidad del usuario asegurarse de

la correcta instalación y uso del producto, así como de su periódica revisión.

KIT DE TORNILLOS, RONDANAS, TAQUETES Y SEPARADORES

KIT DE LLAVES

M5x14

M-A

M-F

W-A x4 W-B x4 W-C

M-G x8

M-H x4

M6x14

M-B

M8x20

M-C

M6x30

M-D x4 M8x30

M-E x4

Marque

BASE DEL SOPORTE NIVEL

INSTALACIÓN DEL SOPORTE

a) Sobre concreto

Al realizar las perforaciones, tenga cuidado de que no existan tuberías

ocultas con cableado eléctrico, gas o agua.

Utilice un nivelador y la base del soporte como plantilla para realizar

las marcas de las perforaciones sobre la superficie donde desea

instalar el soporte.

Perfore

Instale

W-A

W-C

W-B

Marque

b) Sobre madera

W-C

W-A

Perfore

Instale

Los tornillos suministrados son de

medidas estándar. Se recomienda

consultar el manual de instrucciones de

su pantalla para obtener información

acerca de los tornillos necesarios para

montarla en un soporte.

Elija la opción más adecuada de acuerdo con las caracteríisticas de su pantalla.

Coloque las barras de sujeción en la parte posterior de la

pantalla y elija 4 tornillos y rondanas rectangulares para

fijarlas.

OPCIÓN A

OPCIÓN B

INSTALACIÓN DE LA PANTALLA

M-A

M-B

M-C

M-F

M-C

M-F

M-G

M-F

M-D

M-E

M-H

M-C

M-D

M-E

M-F

M-G M-G

M-D

M-E

M-F

M-H

Instale la pantalla

sobre el soporte.

Asegure las barras

apretando el tornillo

de seguridad.

Conecte el cable coaxial y sujételo al seguro incluido en el

soporte.

Afloje los seguros de inclinación y nivele la pantalla.

Ajuste el ángulo de visión y apriete los seguros.
