PROFESSIONAL

Intelligent Lighting for Professionals.

IR Quattro COM 1

IR Quattro COM 1 AP

IR Quattro COM 2

IR Quattro DIM

IR Quattro HD COM 1

IR Quattro HD COM 1 AP

IR Quattro HD COM 2

IR Quattro HD DIM

HCZSKPL

SLOHRESTLTLVRUS D

HCZSKPL

SLOHRESTLTLVRUS

-2-



COM 1 AP

-3-

IR Quattro COM 1/COM 1 AP / IR Quattro HD COM 1/HD COM 1 AP

IR Quattro HD IR Quattro

-4-



IR Quattro IR Quattro HD

Presence Radial Tangential Presence Radial Tangential

2,50 m 1 2,6 m x 2,6 m 2,6 m x 2,6 m 2,8 m x 2,8 m 3,6 m x 3,6 m 3,6 m x 3,6 m 4 m x 4 m

22,9 m x 2,9 m 2,9 m x 2,9 m 2,8 m x 2,8 m 4 m x 4 m 4 m x 4 m 4 m x 4 m

33,2 m x 3,2 m 3,2 m x 3,2 m 2,8 m x 2,8 m 4,6 m x 4,6 m 4,6 m x 4,6 m 5 m x 5 m

43,4 m x 3,4 m 3,4 m x 3,4 m 3,8 m x 3,8 m 5,2 m x 5,2 m 5,2 m x 5,2 m 6 m x 6 m

53,6 m x 3,6 m 3,8 m x 3,8 m 4,7 m x 4,7 m 5,8 m x 5,8 m 5,8 m x 5,8 m 8 m x 8 m

64,1 m x 4,1 m 4,2 m x 4,2 m 5,6 m x 5,6 m 6,8 m x 6,8 m 6,8 m x 6,8 m 13 m x 13 m

74,7 m x 4,7 m 4,7 m x 4,7 m 6,6 m x 6,6 m 7,8 m x 7,8 m 7,8 m x 7,8 m 18 m x 18 m

2,80 m 1 2,8 m x 2,8 m 2,8 m x 2,8 m 2,8 m x 2,8 m 3,8 m x 3,8 m 3,8 m x 3,8 m 4 m x 4 m

23,1 m x 3,1 m 3,1 m x 3,1 m 3 m x 3 m 4,4 m x 4,4 m 4,4 m x 4,4 m 4,5 m x 4,5 m

33,5 m x 3,5 m 3,5 m x 3,5 m 3,8 m x 3,8 m 5,1 m x 5,1 m 5,1 m x 5,1 m 5,5 m x 5,5 m

43,9 m x 3,9 m 3,9 m x 3,9 m 4,5 m x 4,5 m 5,5 m x 5,5 m 5,5 m x 5,5 m 6,5 m x 6,5 m

54,2 m x 4,2 m 4,2 m x 4,2 m 5,4 m x 5,4 m 5,9 m x 5,9 m 5,9 m x 5,9 m 8,5 m x 8,5 m

64,4 m x 4,4 m 4,4 m x 4,4 m 6,1 m x 6,1 m 6,9 m x 6,9 m 6,9 m x 6,9 m 17 m x 17 m

74,7 m x 4,7 m 4,7 m x 4,7 m 7,1 m x 7,1 m 7,9 m x 7,9 m 7,9 m x 7,9 m 20 m x 20 m

3,00 m 1 2,8 m x 2,8 m 2,8 m x 2,8 m 2,8 m x 2,8 m 4 m x 4 m 4 m x 4 m 4 m x 4 m

23,2 m x 3,2 m 3,3 m x 3,3 m 3,3 m x 3,3 m 4,8 m x 4,8 m 4,8 m x 4,8 m 5 m x 5 m

33,6 m x 3,6 m 3,8 m x 3,8 m 4,7 m x 4,7 m 5,6 m x 5,6 m 5,6 m x 5,6 m 6 m x 6 m

43,7 m x 3,7 m 4,2 m x 4,2 m 5,4 m x 5,4 m 5,8 m x 5,8 m 5,8 m x 5,8 m 7 m x 7 m

53,8 m x 3,8 m 4,7 m x 4,7 m 6,1 m x 6,1 m 6 m x 6 m 6 m x 6 m 9 m x 9 m

64,2 m x 4,2 m 4,7 m x 4,7 m 6,6 m x 6,6 m 7 m x 7 m 8 m x 8 m 20 m x 20 m

74,2 m x 4,2 m 4,8 m x 4,8 m 7 m x 7 m 8 m x 8 m 8 m x 8 m 22 m x 22 m

3,50 m 1 2,8 m x 2,8 m 4,7 m x 4,7 m 4,7 m x 4,7 m 4,8 m x 4,8 m 5 m x 5 m 6 m x 6 m

23,2 m x 3,2 m 5,2 m x 5,2 m 5,6 m x 5,6 m 5 m x 5 m 5,5 m x 5,5 m 6 m x 6 m

33,6 m x 3,6 m 5,6 m x 5,6 m 7,5 m x 7,5 m 5,4 m x 5,4 m 6 m x 6 m 6 m x 6 m

43,7 m x 3,7 m 6,6 m x 6,6 m 9,1 m x 9,1 m 5,8 m x 5,8 m 7 m x 7 m 9,5 m x 9,5 m

53,8 m x 3,8 m 7,1 m x 7,1 m 9,9 m x 9,9 m 6,2 m x 6,2 m 8 m x 8 m 13 m x 13 m

64,2 m x 4,2 m 7,5 m x 7,5 m 11 m x 11 m 7,2 m x 7,2 m 9,5 m x 9,5 m 20,5 m x 20,5 m

74,2 m x 4,2 m 8,6 m x 8,6 m 12 m x 12 m 8,2 m x 8,2 m 11 m x 11 m 28 m x 28 m

-5-



IR Quattro IR Quattro HD

Presence Radial Tangential Presence Radial Tangential

4,00 m 1 — 3,8 m x 3,8 m 3,8 m x 3,8 m — 6 m x 6 m 7 m x 7 m

2— 3,8 m x 3,8 m 4,7 m x 4,7 m — 6 m x 6 m 7,5 m x 7,5 m

3— 3,8 m x 3,8 m 5,6 m x 5,6 m — 6 m x 6 m 8 m x 8 m

4— 4,7 m x 4,7 m 7,5 m x 7,5 m — 7 m x 7 m 12 m x 12 m

5— 4,7 m x 4,7 m 7,5 m x 7,5 m — 8 m x 8 m 15 m x 15 m

6— 5,6 m x 5,6 m 8,5 m x 8,5 m — 8 m x 8 m 20 m x 20 m

7— 7,5 m x 7,5 m 10 m x 10 m — 8,4 m x 8,4 m 24 m x 24 m

5,00 m 1 — — — — 6 m x 6 m 8 m x 8 m

2— — — — 6,3 m x 6,3 m 11 m x 11 m

3— — — — 6,7 m x 6,7 m 14 m x 14 m

4— — — — 7 m x 7 m 17 m x 17 m

5— — — — 7,4 m x 7,4 m 20 m x 20 m

6— — — — 7,7 m x 7,7 m 24 m x 24 m

7— — — — 8,1 m x 8,1 m 27 m x 27 m

6,00 m 1 — — — — 7 m x 7 m 9 m x 9 m

2— — — — 7,1 m x 7,1 m 12 m x 12 m

3— — — — 7,3 m x 7,3 m 16 m x 16 m

4— — — — 7,4 m x 7,4 m 19 m x 19 m

5— — — — 7,5 m x 7,5 m 23 m x 23 m

6— — — — 7,7 m x 7,7 m 26 m x 26 m

7— — — — 7,8 m x 7,8 m 30 m x 30 m

8,00 m 1 — — — — 7,4 m x 7,4 m 11 m x 11 m

2— — — — 7,5 m x 7,5 m 15 m x 15 m

3— — — — 7,7 m x 7,7 m 19 m x 19 m

4— — — — 7,8 m x 7,8 m 24 m x 24 m

5— — — — 7,9 m x 7,9 m 28 m x 28 m

6— — — — 8,1 m x 8,1 m 32 m x 32 m

7— — — — 8,2 m x 8,2 m 36 m x 36 m

-6 -

IR Quattro COM 2 / IR Quattro HD COM 2

IR Quattro HD IR Quattro

-7-

IR Quattro DIM / IR Quattro HD DIM

IR Quattro HD IR Quattro

-8-





14.1



14.1



14.2

-9-





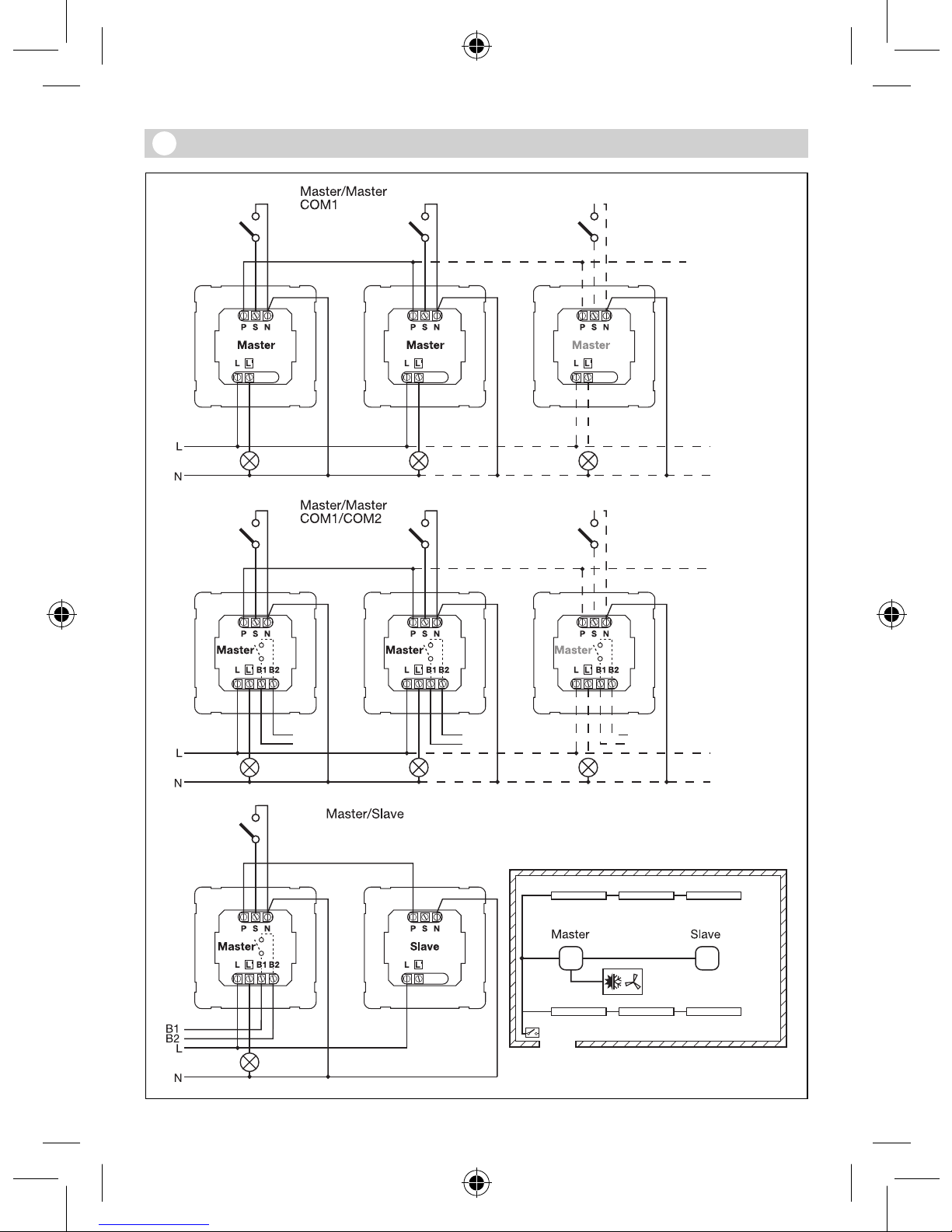

14.3



14.4



14.5
